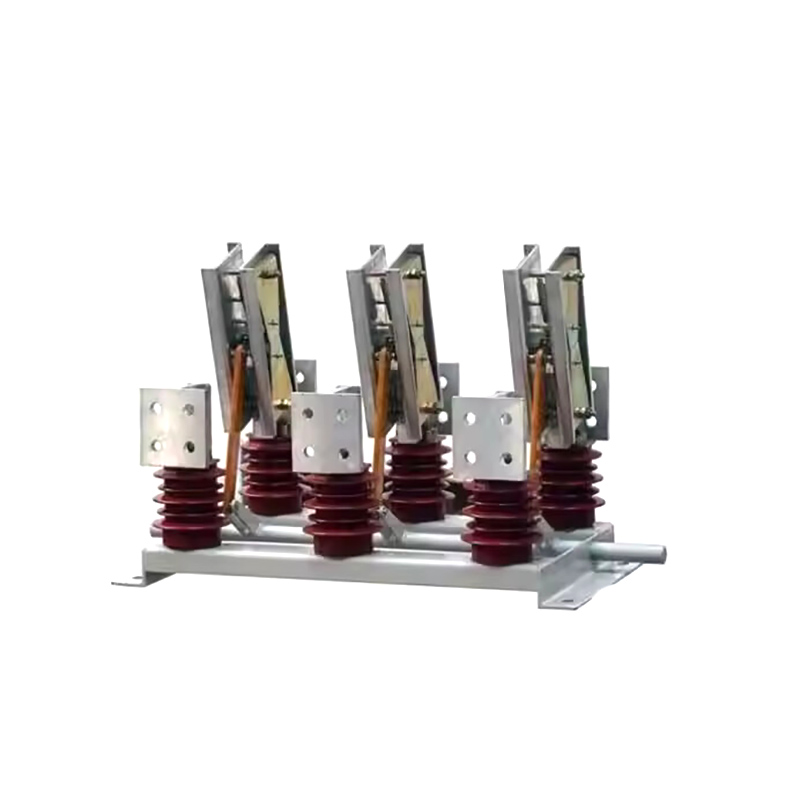

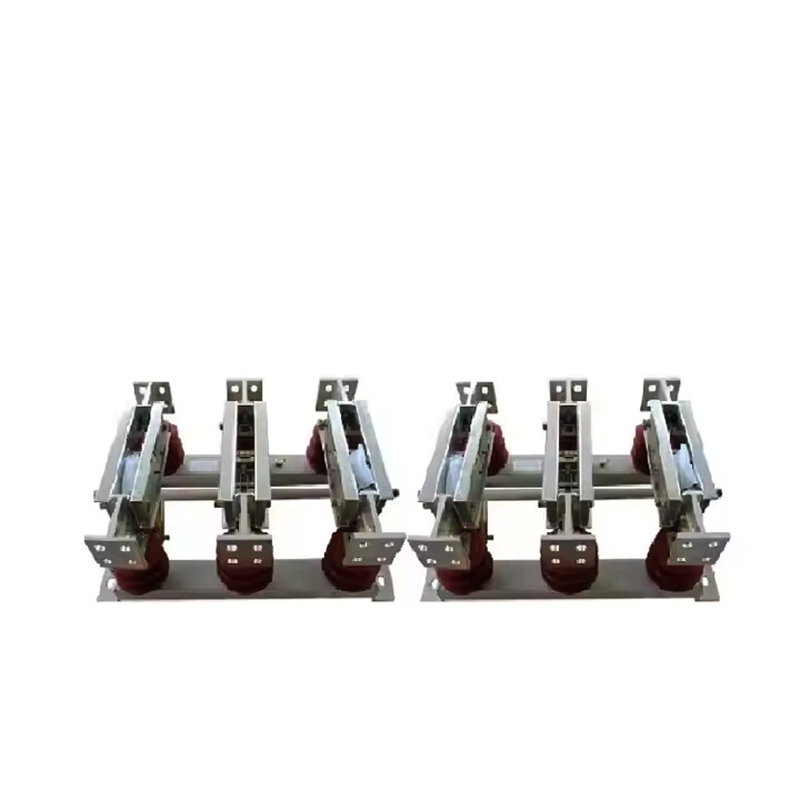

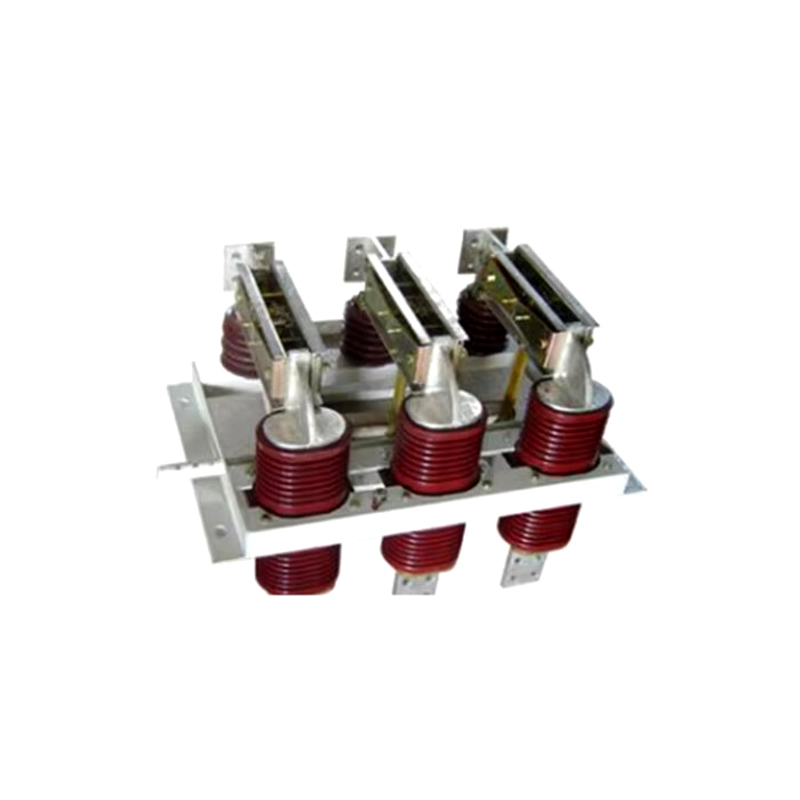

    Hoogspanningsscheider uit de GN22-12 (C) (D)-serie voor binnengebruik. Hoogspanningsschakelaars worden gebruikt in voedingssystemen met een nominale spanning van 12 kV, 50 Hz en lager, om lijnen onder spanning maar zonder belasting aan te sluiten, los te koppelen of om te zetten.

Bijpassend mechanisme: Uitgerust met CS6-1, CS6-2 en andere handmatige bedieningsmechanismen, en elektrische bedieningsmechanismen kunnen ook worden gebruikt.

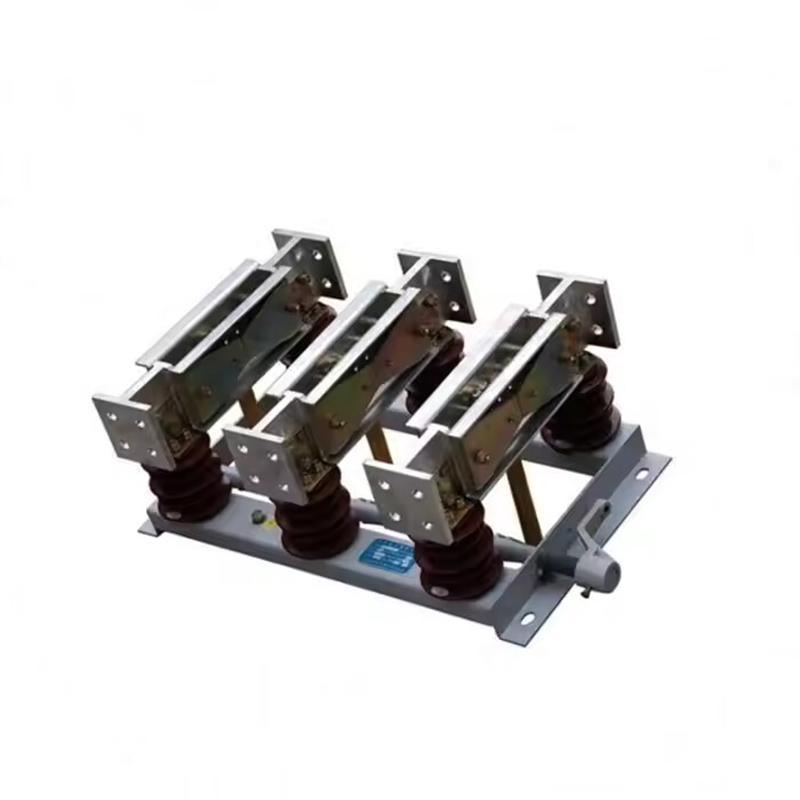

   Deze serie schakelaars wordt bediend door een CS6-2 handmatig bedieningsmechanisme of een elektrisch bedieningsmechanisme en kan aan de linker- of rechterkant van de scheider worden geïnstalleerd.

Structurele kenmerken

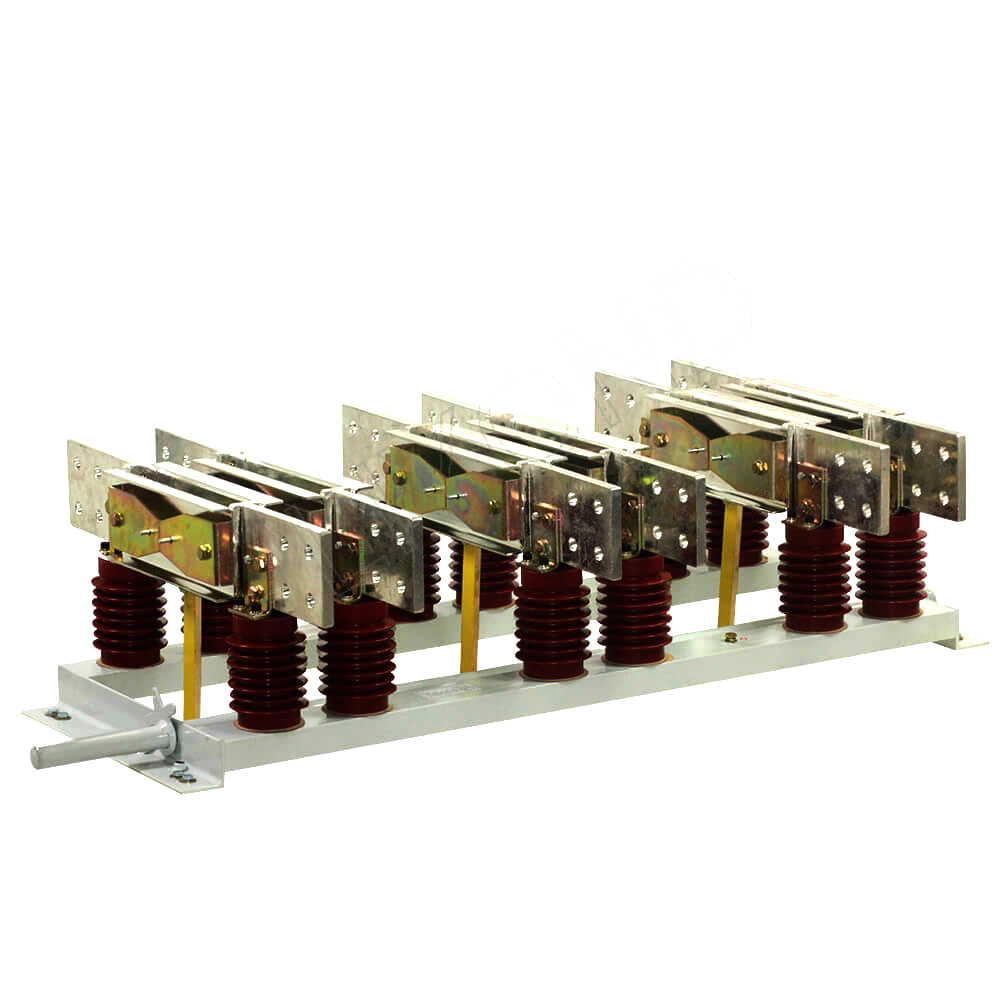

Dit product is een hogestroomisolatieschakelaar met een driefasige gemeenschappelijke bodemmesstructuur. Het maakt gebruik van een mechanisch vergrendelingsprototype met een tweestapsactie van sluiten en contact maken, waardoor een slijtagevrij contact, een kleine bedieningskracht, een hoge contactdruk en een goede dynamische thermische stabiliteit worden bereikt.

Toepassingsgebieden:

Schakelsystemen: Gebruikt in met metaal omsloten schakelapparatuur voor het isoleren en beschermen van elektrische circuits.

Stroomdistributieapparatuur: Ideaal voor gebruik in elektriciteitssubstations, waardoor een veilige isolatie van het circuit tijdens onderhoud wordt gegarandeerd.

Elektrische energiecentrales: Gebruikt in binnentoepassingen waar elektrische isolatie met hoge spanning vereist is voor veilige bediening en onderhoud.

Transformatorstations: Toegepast in transformatorstations voor veilige isolatie van transformatorcircuits.

Hernieuwbare energie-installaties: Kan worden gebruikt in energieopslag- of hernieuwbare energiesystemen zoals zonne- en windparken voor bescherming en isolatie tijdens onderhoud.

Omgevingsomstandigheden voor gebruik

1. Omgevingsluchttemperatuur: -15℃~40℃, dagelijkse gemiddelde temperatuur ≦35℃.

2.Hoogte ≦1000m.

3. Temperatuuromstandigheden:

Dagelijkse gemiddelde relatieve vochtigheid ≦95%, dagelijkse gemiddelde waterdampdruk ≦2,2kPa;

Maandelijkse gemiddelde relatieve vochtigheid ≦90%, maandelijkse gemiddelde waterdampdruk ≦1,8kPa.

4. Aardbevingsintensiteit ≦8 graden.

5. Plaatsen zonder vuur, explosiegevaar, ernstige vervuiling, chemische corrosie en ernstige trillingen.

Opmerking: Als de gebruiksomstandigheden van het product de bovenstaande bepalingen overschrijden, zal de gebruiker met het bedrijf onderhandelen en beslissen.

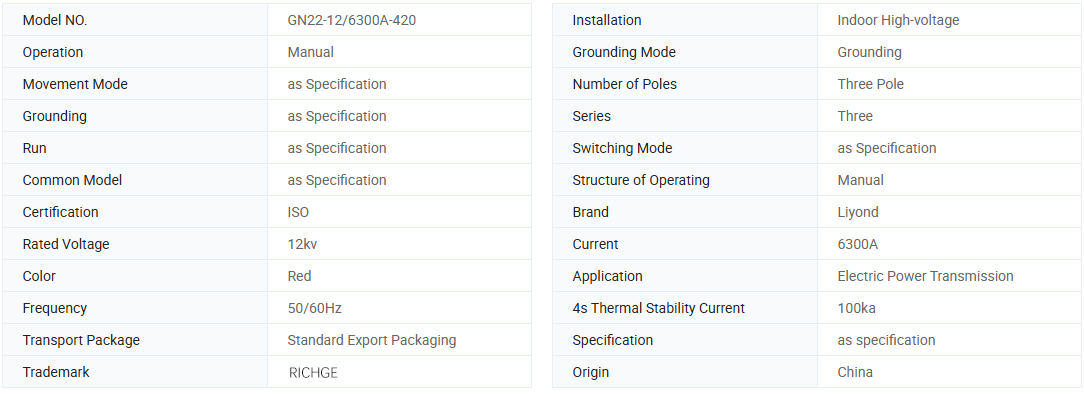

Basisinformatie.

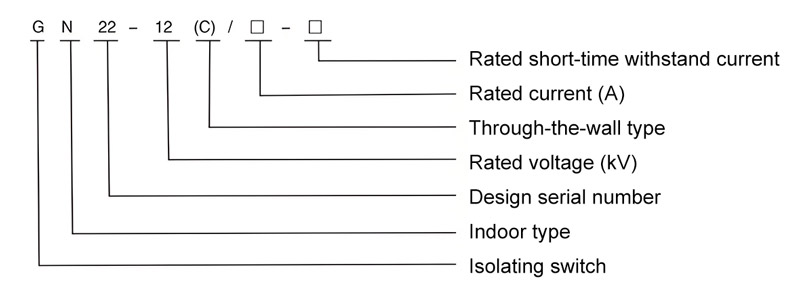

Beschrijf weergave

Technische parameter

Model.	Nominale spanning	Nominale stroom	4 seconden thermische stabiliteitsstroom (effectieve waarde) kA	Dynamische stabiliteitsstroom (piekwaarde) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

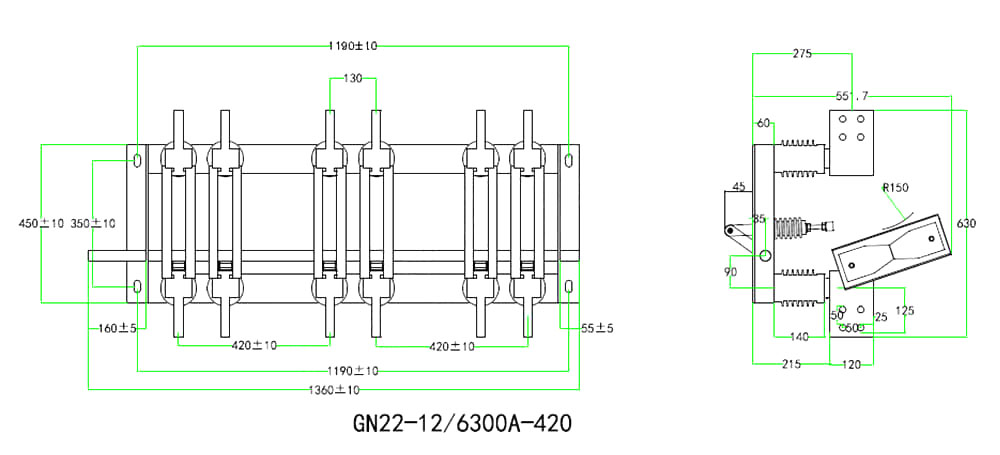

Maattekeningreferentie (6300A)
