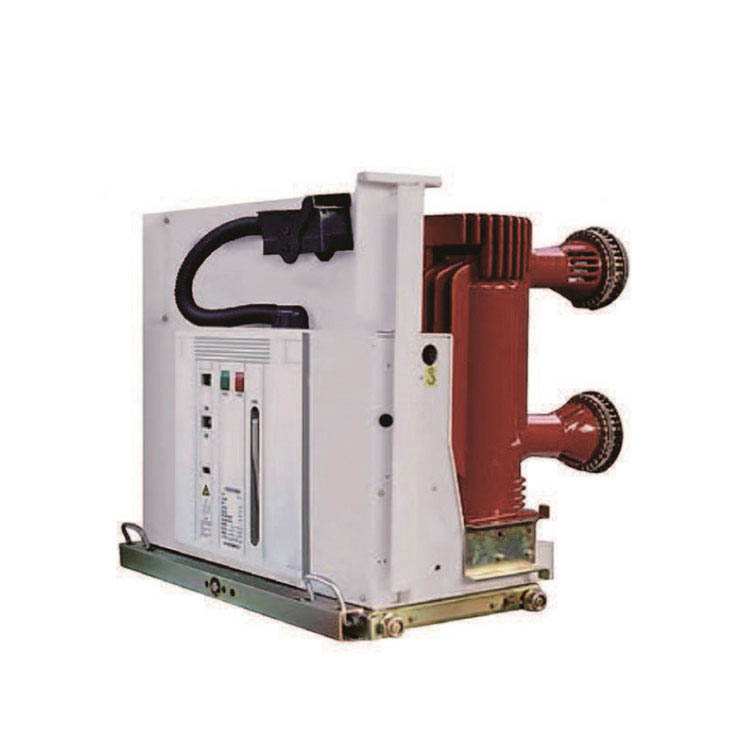

VSG-24 ingebed pooltype VCB-breker indoor stroomonderbreker 24kV
Deze principes vormen tegenwoordig veel meer dan ooit de basis van ons succes als een internationaal actieve middelgrote onderneming voor de distributiekast voor transformatorsubstation, laagspanningskasten, driefasige ransformer. U krijgt ons professionele antwoord binnen 8 uur. Geloof ons, u zult nooit de moed verliezen. We dienen de samenleving en gebruikers met het idee van de ontwikkeling van industrialisatie. Sinds onze oprichting hebben we langdurige coöperatieve relaties opgelegd met veel ondernemingen met producten van hoge kwaliteit, redelijke prijzen en uitstekende diensten.
VSG-24-serie indoor hoogspanningsvacuümstroomonderbreker met ingebedde polen is driefasige A.C 50Hz binnenvermogenverdelingsuitrusting met de nominale spanning van 24kV. Het wordt gebruikt voor het beschermen en regelen van de elektrische apparatuur op het gebied van industrie en Ming Enterprise, energiecentrales en onderstation.
Het belangrijkste geleidende circuit van dit type vacuümstroomonderbreker maakt gebruik van ingebedde pool, gekoppeld aan modulaire organisatie en geïntegreerde energieopslaggreep. De algehele lay-out is redelijk, perfect bij beknoptheid en realiseer het de vrije onderhoud en een langere mechanische en elektrische levensduur echt.
Intrekbare vacuümstroomonderbreker
De binnentrekbare vacuümstroomonderbrekers zijn geschikt voor driefasige AC-vermogenssystemen met nominale spanningen tot 12 ~ 24KV en frequentie 50/60Hz. Ze worden op grote schaal gebruikt in energiecentrales, onderstations, petrochemicaliën, metallurgie, productie en andere industrieën, luchthavens, woonwijken, enz. Beheersing en beschermen elektrische apparatuur, vooral voor gelegenheden die niet vaak moeten worden bediend bij rated stroom of multi-circuit kortsluitstroom. Het kan worden geïnstalleerd in indoor lucht-geïsoleerde switchgear zoals KYN28 of AMS-type.
De stroomonderbreker is gemaakt van volwassen APG -technologie. De toepassing van VD4 -terminalbuffer zorgt ervoor dat de indoorterminal betrouwbaarder is in elke bedrijfsomgeving. VD4 kan volledig voldoen aan de vereisten van GB, DL, IEC, DIN, VDE en de normen van andere geavanceerde industriële landen.
De vacuümstroomonderbreker bestaat voornamelijk uit drie delen: vacuümboogduiker, bedieningsmechanisme, beugel en andere componenten.
1. Vacuümboogduiker
Volgens de verschillende soorten schakelaars zijn er keramische vacuümboogborenkamers met externe schermen, kleine vacuüm boogd blikkende kamers met tussenliggende afgesloten cup -vormige longitudinale magnetische velden en binnenste afgesloten glazen bubbelboogborenkamers. De basisstructuur is als volgt:
1) Luchtdichte isolatieschelp ： Het luchtdichte isolatiesysteem bestaande uit een keramische, glas- of microkristallijn glazen luchtdichte isolatiecilinder, een beweegbare eindkap, een vaste eindbedekking en een roestvrijstalen golfpijp is een vacuümafdicht container. Om luchtdichtheid te waarborgen, naast de strikte werkprocedures in het afdichtingstype, is het materiaal zelf ook vereist om klein ademend vermogen en interne gasafgifte te hebben.
2) Geleidend systeem ： Het bestaat uit een vaste geleidende staaf, een vast loopboogoppervlak, een vast contact, een bewegend contact, een bewegend boogoppervlak en een bewegende geleidende staaf. De contactstructuur kan ruwweg worden verdeeld in drie typen: cilindrisch contact, transversale magnetisch veld contactgroef gebogen oppervlak met spiraalvormige vorm en longitudinaal magnetisch veldcontact. Momenteel neemt dit type boogd blikkende kamer longitudinale magnetische veldtechnologie aan, die een sterk en stabiele boogd blussen.
3) Afschermingssysteem ： Afdekafdekking is een onmisbare component in de vacuümboog blussende kamer, en er zijn verschillende soorten afschermingsdeksel, zoals de belangrijkste afschermingsafdekking rond het contactpunt, golfklepafdekking van de pijpscherming en spanningsvergelijking afschermingsdekking. De functie van de hoofdafdekking is als volgt: ① Om te voorkomen dat producten tijdens het boogproces op de binnenwand van de isolatieschaal spatten, waardoor de isolatiesterkte van de schaal wordt verminderd. ② Verbetering van de uniformiteit van de verdeling van de elektrische veld in de boogdisplan is gunstig voor het verminderen van de lokale veldsterkte en het bevorderen van de miniaturisatie van de vacuümboog blussende kamer condenserende boogproducten en het absorberen van sommige boogenergie is gunstig voor het herstel van de diëlektrische sterkte van de arc -gap.
2. Bedieningsmechanisme
Volgens de verschillende soorten stroomonderbrekers worden verschillende bedrijfsmechanismen gebruikt. Gemeenschappelijke bedrijfsmechanismen zijn onder meer veerbedieningsmechanisme (VS1), permanent magnet -werkmechanisme en combinatiewerkingsmechanisme (VBD).
Andere delen: chassisvoertuigen, isolatiebeugels, isolatoren, enz.
Wat zijn de kenmerken van vacuümstroomonderbrekers
(1) sterk breekcapaciteit, tot 50ka; Na breuk herstelt het medium tussen de scheuren snel en is het niet nodig om het medium te vervangen.
(2) De openingsafstand van het contact is klein. De contactafstand van de contactpersoon van de vacuümbreker van 10 kV is slechts ongeveer 10 mm. De vereiste werkkracht is klein, de actie is snel, het bedieningsmechanisme kan worden vereenvoudigd en de levensduur kan worden verlengd. Over het algemeen is onderhoud niet vereist gedurende ongeveer 20 jaar.
(3) Korte boogd bloktijd, lage boogspanning, lage boog -energie, laag contactverlies en meerdere onderbrekingen.
(4) De Mobile Guide -staaf heeft kleine traagheid en is geschikt voor frequente werking.
(5) Bij het bedienen van de schakelaar is de actieruis laag, waardoor het geschikt is voor stedelijk gebruik.
(6) Boogd blussen of isolatiemedia gebruiken geen olie en er is geen brand of explosie.
(7) De contactkop is een volledig afgesloten structuur, die de prestaties niet zal verminderen vanwege de invloed van vocht, stof en schadelijke gassen. Betrouwbare werking en stabiele aan-uit-prestaties. Als een onafhankelijke component is de boogd blikkende kamer gemakkelijk te installeren en te debuggen.
(8) Tijdens de levensduur van de vacuümstroomonderbreker vereist het contactgedeelte geen onderhoud en inspectie. Zelfs als onderhoud en inspectie worden uitgevoerd, is de vereiste tijd erg kort.
(9) De boog wordt gedoofd in een gesloten container en de boog en hete gas worden niet blootgesteld.
(10) uitgerust met meerdere herschikkende functies, geschikt voor de toepassingsbehoeften van distributienetwerken
Voordeel:
 |
A) Luchttemperatuur: hoogste temperatuur: +40ºC; laagste temperatuur: -25ºC
b) Vochtigheid: de maandelijkse gemiddelde vochtigheid is 95%; De dagelijkse gemiddelde vochtigheid is 90%.
c) Hoogte: maximale installatiehoogte: 2500m
D) Er is duidelijk geen omgevingslucht vervuild door corrosieve en brandbare gassen, stoom, enz.
Vraag: Kan ik prijzen van uw producten hebben?
A: Welkom. Aarzel niet om ons hier onderzoek te sturen. We zullen u binnen 24 uur antwoorden.
Vraag: Kan ik een monster krijgen voor de bulkorder?
A: Ja, we verwelkomen de voorbeeldvolgorde om kwaliteit te testen en te controleren. Gemixed monsters zijn acceptabel.
Vraag: Kunnen we onze logo/ bedrijfsnaam op producten afdrukken?
A: Ja, natuurlijk accepteren we OEM en hebben u dan nodig om merkautorisatie aan ons te bieden
Vraag: Accepteert u productaanpassing?
A: Ja, natuurlijk, geef specifieke tekeningen of parameters, we zullen u na de evaluatie citeren
Vraag: Wat is de doorlooptijd?
A: De doorlooptijd hangt af van de bestelde hoeveelheden, meestal binnen 7-20 dagen na ontvangst van de betaling.
Vraag: Wat zijn uw handelsvoorwaarden?
A: We accepteren EXW, FOB, CIF, FCA, enz.
Vraag: Wat is uw betaalmethode?
A: We accepteren T/T, Western Union, PayPal, onherroepelijke L/C bij zicht, enz
Vraag: Inspecteert u de afgewerkte producten?
A: Ja, elke stap van productie en afgewerkte producten zal door de QC -afdeling uitkomen voordat ze worden verzonden. En we zullen goedereninspectierapporten voor uw referentie verstrekken vóór verzending
Vraag: Hoe de kwaliteitsproblemen na de verkoop op te lossen?
A: Maak foto's van de kwaliteitsproblemen en stuur ons voor onze controle en bevestiging, we zullen binnen 3 dagen een tevreden oplossing voor u maken.
