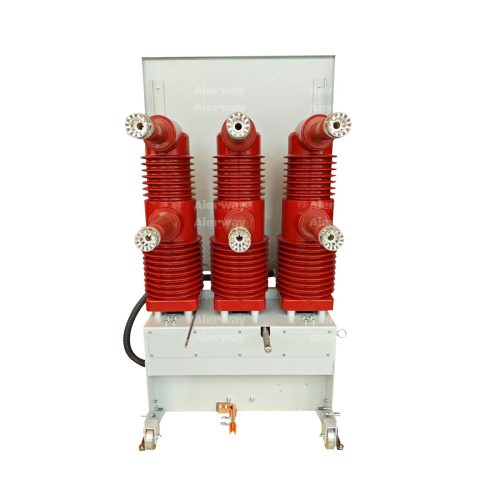

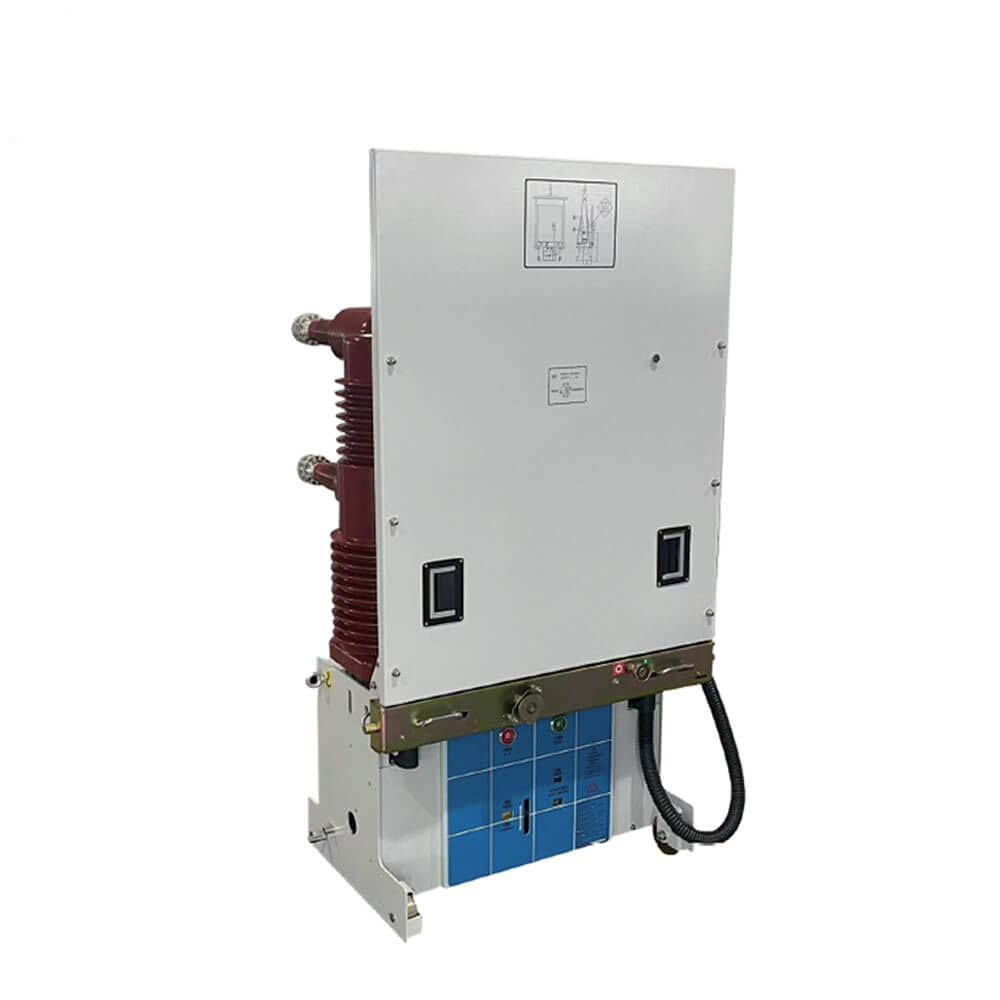

35kV vloer gemonteerde vacuümstroomonderbreker met VBI veerbediende mechanisme

35kV vloer gemonteerde vacuümstroomonderbreker met VBI veerbediende mechanisme

     VSG-40.5-serie vacuümstroomonderbreker is een nieuw type driefasig 50Hz volgens het unieke ontwerpconcept en gecombineerd met de marktvraag en -ontwikkeling, de nominale spanning van binnenschakelaar 40,5kV, het kan worden verstrekt aan industriële en mijnbouwbureaus, energiecentrales en substation als de controle van elektrische apparatuur en is geschikt voor frequent werking.

VBI indoor hoogspanningsvacatrage stroomonderbreker is een binnenapparaat met driefasige AC 50Hz en nominale spanning van 40,5 kV. Het kan worden gebruikt voor de controle en bescherming van elektrische apparatuur in industriële en mijnbouwbedrijven, energiecentrales en onderstations, vooral voor plaatsen met frequente activiteiten. Het installatieformulier van de stroomonderbreker in de schakelkast kan een vast type zijn of een terugtrekkingstype geïnstalleerd op een trolley.VBI indoor hoogspanning vacuümstroomonderbreker heeft betrouwbare prestaties en is eenvoudig te installeren. Het is de beste keuze voor de controle en bescherming van hoogspanningsoverdracht- en distributiesystemen.

 Productoverzicht

    De VBI-40.5-vloer gemonteerde vacuümstroomonderbreker is een krachtige, medium-spanningsschakelapparaat die is ontworpen voor betrouwbare bescherming en regeling van elektrische systemen met een beoordeling van 40,5 kV. Gebruikmakend van geavanceerde vacuümonderbrekertechnologie, zorgt het voor efficiënte boogafwijking, minimaal onderhoud en een lange operationele levensduur. Ideaal voor energiedistributienetwerken, industriële fabrieken en onderstations, deze breker combineert een robuuste constructie met gebruiksvriendelijke werking.

Belangrijke functies

Spanningsbeoordeling:40,5kV (bestand tegen 95kV bliksemimpuls).

Huidige beoordeling:Tot 2500A continu, 31,5ka kortsluitbreekcapaciteit.

Vacuümonderbreker:Hermetisch verzegeld, onderhoudsvrij en milieuvriendelijk (geen SF₆-gas).

Mechanisme:Door de lente beheerd of motorgedreven 储能 mechanisme voor snel sluiten/openen (<50ms).

Veiligheid:Geïntegreerd anti-slipontwerp, mechanische/elektrische vergrendeling en aardingsschakelaars.

Normen van normen:Ontmoet IEC 62271, GB/T 1984 en ANSI C37.04.

Installatie -instructies

3.1 Pre-installatiecontroles

Controleer intacte verpakkingen en geen fysieke schade.

Bevestig beoordeelde parameters komen overeen met systeemvereisten.

Zorg voor een niveau, trillingsvrije betonnen fundering.

3.2 Montagestappen

Bevestig de breker op de vloer met behulp van ankerbouten (M16 aanbevolen).

Verbind primaire busbars met koppelinstellingen per specificaties van de fabrikant (bijv. 50 nm).

Draad secundaire besturingskabels naar terminals (gelabeld "Open/Close Coil", "Hulpcontacten").

Grond het brekerchassis veilig (grondweerstand ≤4Ω)

Werkgids

4.1 Handmatige werking

Sluiting: draai de handgreep met de klok mee totdat een "klik" de betrokkenheid bevestigt.

Opening: druk op de rode knop "Trip" of trek aan de mechanische reishendel.

4.2 Elektrische werking

Breng 220VDC/110VAC aan op de slotspoel (tijdelijke puls) voor afstandsbediening.

Gebruik de lokale/externe selectorschakelaar voor de modus.

4.3 Indicatoren en alarmen

Green LED: Breaker gesloten.

Rode LED: Breaker Open/Stequen.

Alarmcontacten: trigger voor SF₆ -drukverlies (indien uitgerust) of veer

Onderhoud en probleemoplossing

5.1 Routinecontroles

Inspecteer contacten elke 5.000 bewerkingen (via Viewport).

Smeer bewegende delen jaarlijks met vet op hoge temperatuur.

Testisolatieweerstand (> 1000mΩ @5KV).

5.2 Gemeenschappelijke problemen

Niet sluiten: controleer het besturingsvermogen, de veerlaad- of vergrendelingsvoorwaarden.

Overmatige verwarming: verbindingen vastscherpen; Meet de contactweerstand (<50μω).

Veiligheidswaarschuwingen

Verbeter de breker voor het onderhoud.

Alleen getraind personeel moet onderhoud uitvoeren.

Werk nooit met zichtbare schade of abnormale geluiden.

Milieu en verwijdering

Gooi vacuümonderbrekers weg als elektronisch afval (niet-gevaarlijk).

Recycle metalen en kunststoffen per lokale voorschriften.

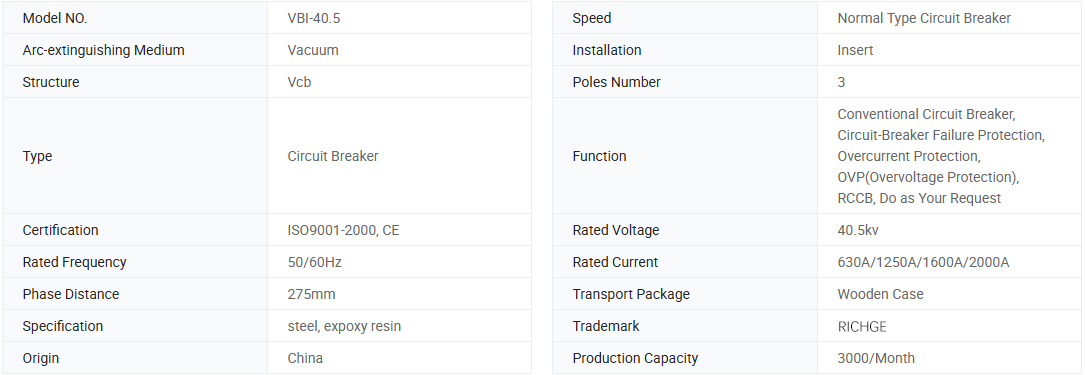

Basisinformatie.

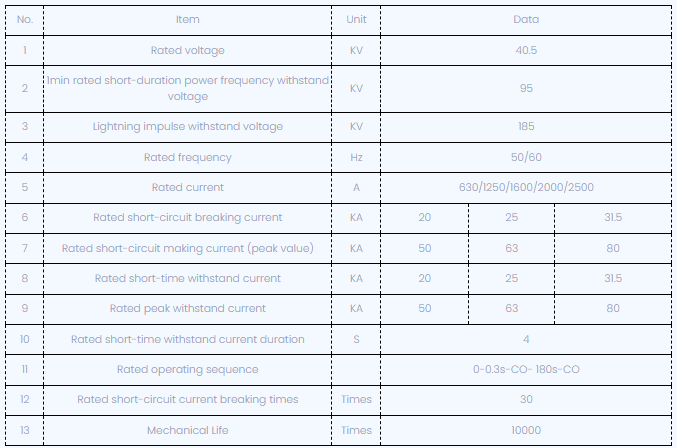

Technische parameters

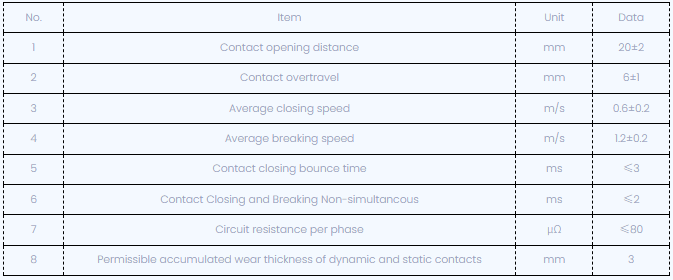

Na het aanpassen van de stroomonderbreker worden de mechanische karakteristieke parameters hieronder weergegeven:

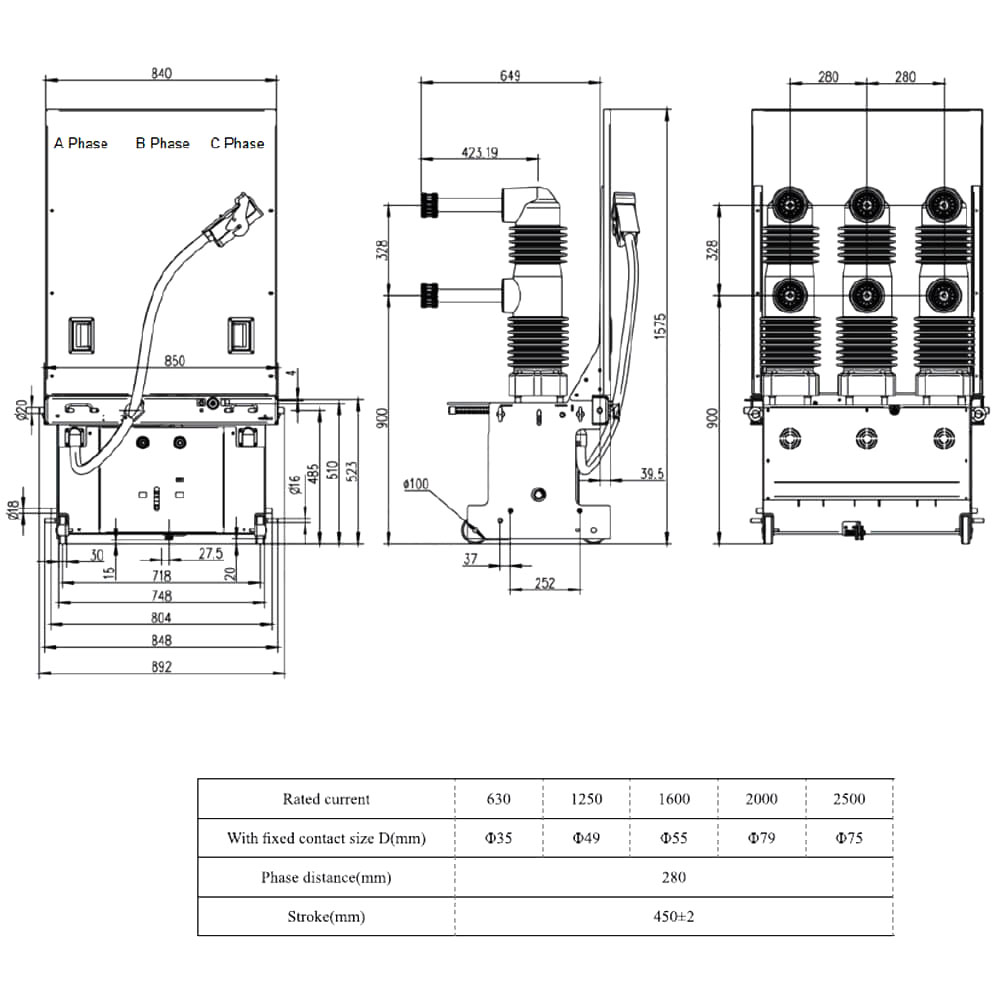

Technische tekeningen

Omgevingscondities toepassen

1. Ambiënttemperatuur: -10c ~ +40C (het maakt opslag en transport mogelijk bij -30 graden Celsius);

2. Omgevingsvochtigheid: de gemiddelde vochtigheid van een dag mag niet meer dan 95%zijn. De gemiddelde vochtigheid van een maand mag niet meer dan 90% zijn;

3. Verzadigde dampdruk: de gemiddelde druk van een dag mag niet meer dan 2,2 kPa zijn; De gemiddelde druk van een maand zou niet meer moeten zijn

dan 1,8 kPa;

4. Hoogte: ≤1500m;

5. Aardbeving intensiteit: ≤8 graden;

6. Het moet op de plaats worden geïnstalleerd zonder brand, explosie, ernstig vuil en chemische erosie en gewelddadige trillingen.
