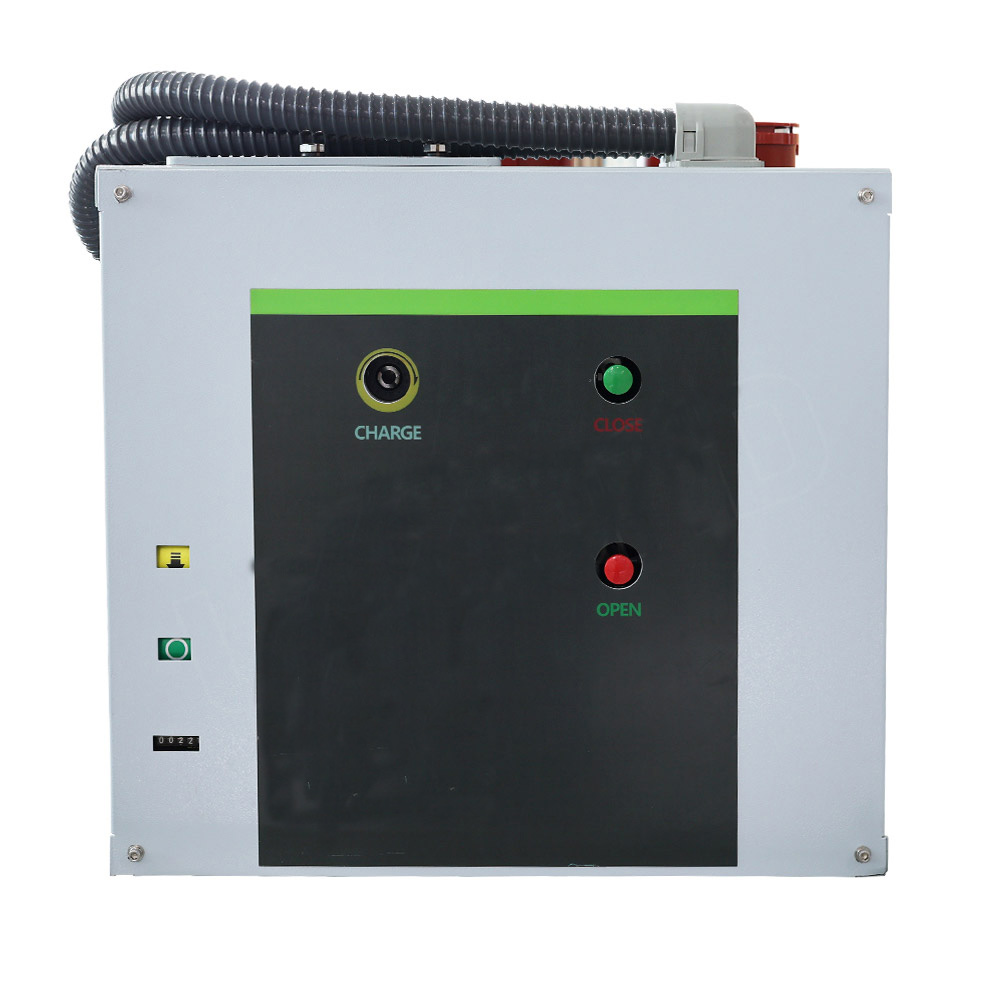

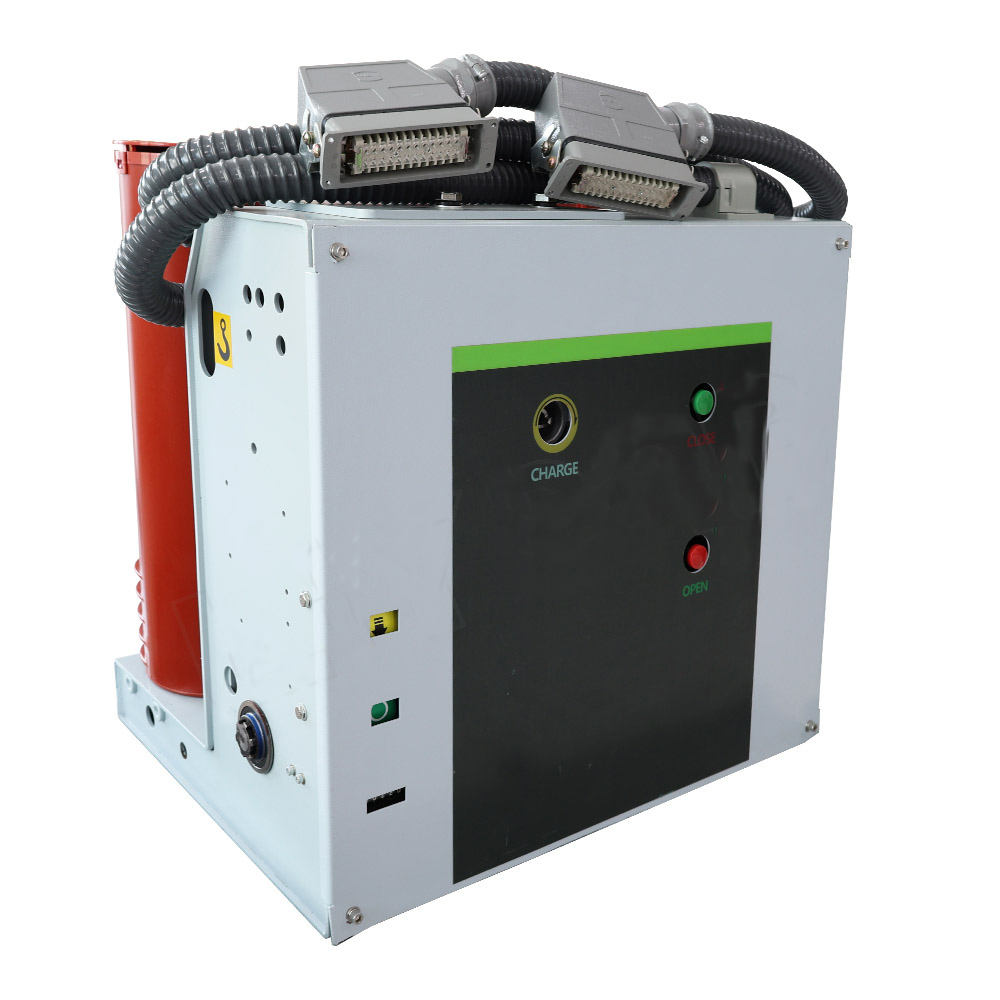

12KV vaste vacuümbreker met CT68 -werkmechanisme

12KV vaste vacuümbreker met CT68 -werkmechanisme

De vacuümstroomonderbreker is vernoemd naar het onderbrekingsmedium en het isolerende medium van de contactkloof na onderbrekingen is hoog vacuüm; Het heeft de voordelen van klein formaat, lichtgewicht, geschikt voor frequente werking en onderbreking zonder onderhoud, en wordt in de volksmond meer gebruikt in het distributienetwerk van 3KV-40,5KV.

De componenten van vacuümstroomonderbreker zijn vacuümonderbreker, elektromagnetisch of veerbediende mechanisme, beugel en andere onderdelen.

Vacuümonderbreker is de kerncomponent van vacuümstroomonderbreker, de belangrijkste rol is, door de uitstekende isolatie van het vacuüm in de buis om het middelgrote en hoogspanningscircuit te laten snijden, kan het vermogen snel de boog doven en de stroom onderdrukken om ongevallen en ongevallen te voorkomen.

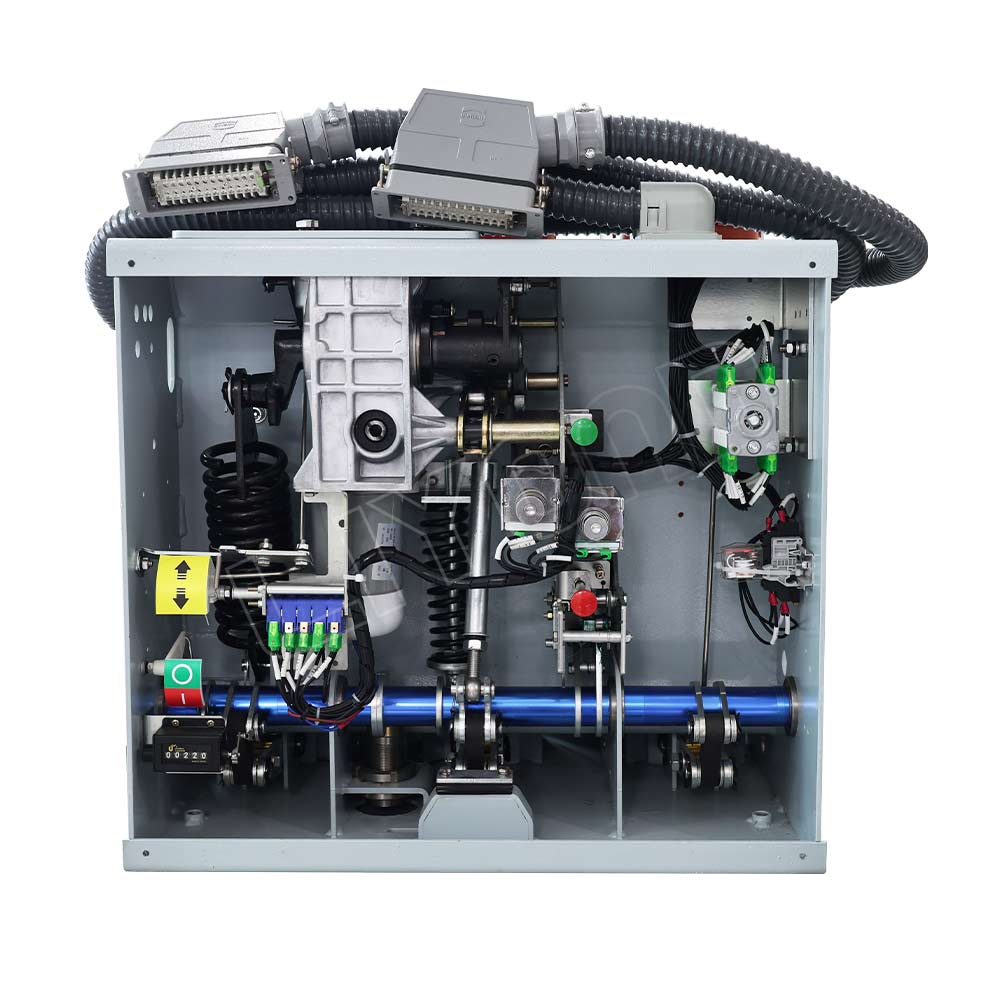

Er zijn twee soorten bedieningsmechanisme: mechanisme voor het voorjaar en permanent magnetisch werkmechanisme.

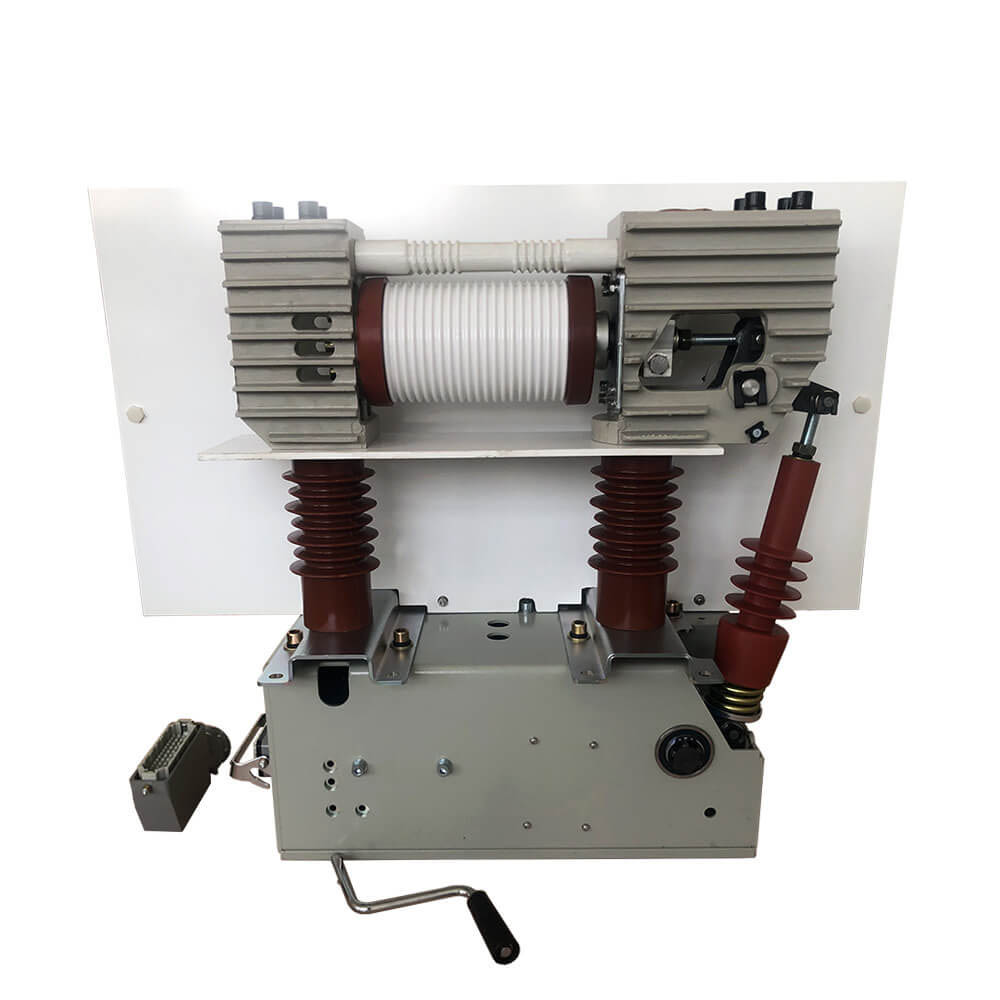

Het geleidende circuit is verdeeld in geïsoleerde cilindervorm (vacuümonderbreker wordt geïnstalleerd in de geïsoleerde cilinder) en afgesloten poolvorm (vacuümonderbreker wordt geïnstalleerd in de epoxyhars).

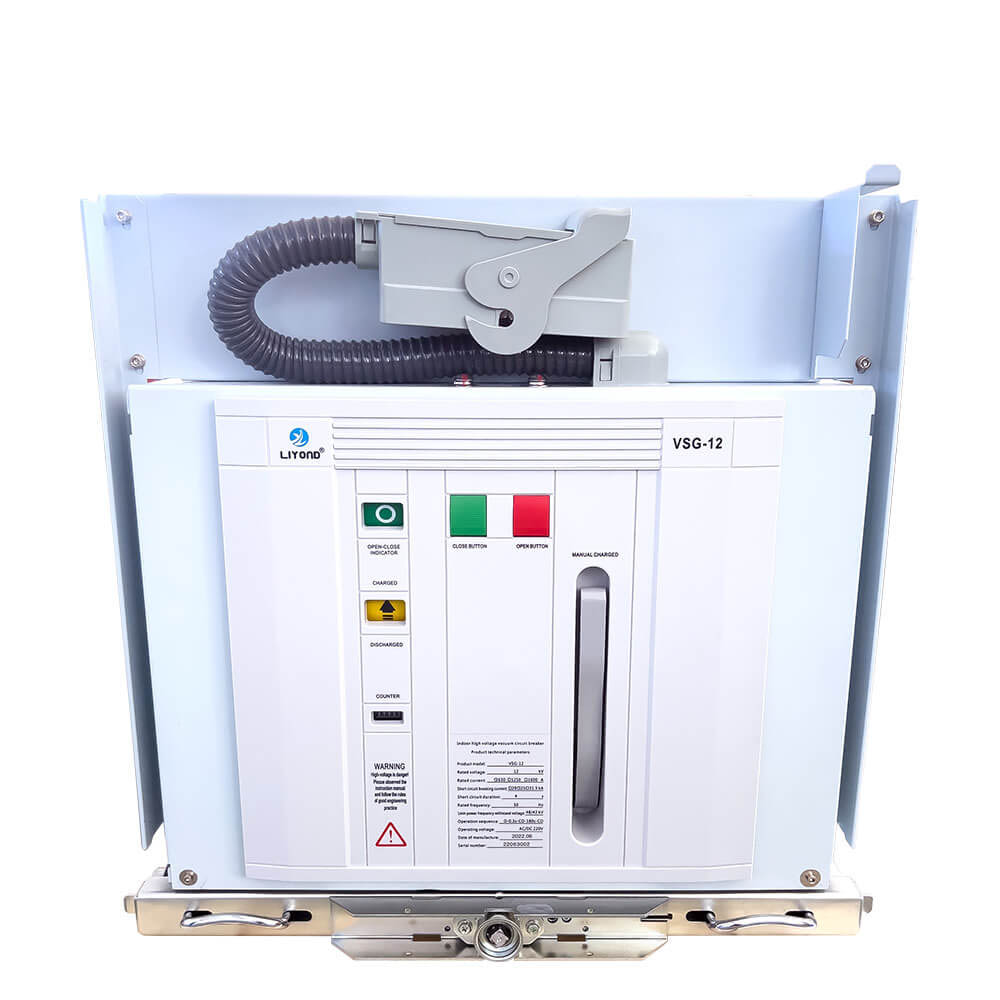

Het VSG -mechanisme gebruikt een CAM (in de kernmodule van het mechanisme) om de spindel direct (in de frame -spindelmodule) aan te sturen om de transmissieverlink te verminderen en de transmissie -efficiëntie te verbeteren (geen scharnierverbinding). Verminder de energie -input van het product en vergroot de levensduur van het product. Installeer de hoofdcircuitmodule, dat wil zeggen de basisconfiguratie van de vacuümstroomonderbreker voltooien. Installeer vervolgens de chassis-autododule, de contactarm, het contact en de isolerende huls om de configuratie van de handbreaker met de hand te voltooien.

Functies

Kenmerken van CT68-12 vacuümstroomonderbreker

De CT68-12 vacuümstroomonderbreker neemt speciaal contactmateriaal en onderbreker aan met een hoog brekencapaciteit en met een zeer lang elektrisch uithoudingsvermogen.

De CT68-12 vacuümstroomonderbreker heeft een eenvoudige structuur, hoog brekencapaciteit, lang uithoudingsvermogen, allround bedrijfsfuncties, geen explosief gevaar en handig onderhoud. Het is geschikt om het transportsysteem te besturen en de schakelaar in krachtpatser en transformatorsubstation te beschermen, vooral geschikt om op sommige plaatsen belangrijke belasting of frequente bewerkingen te breken.

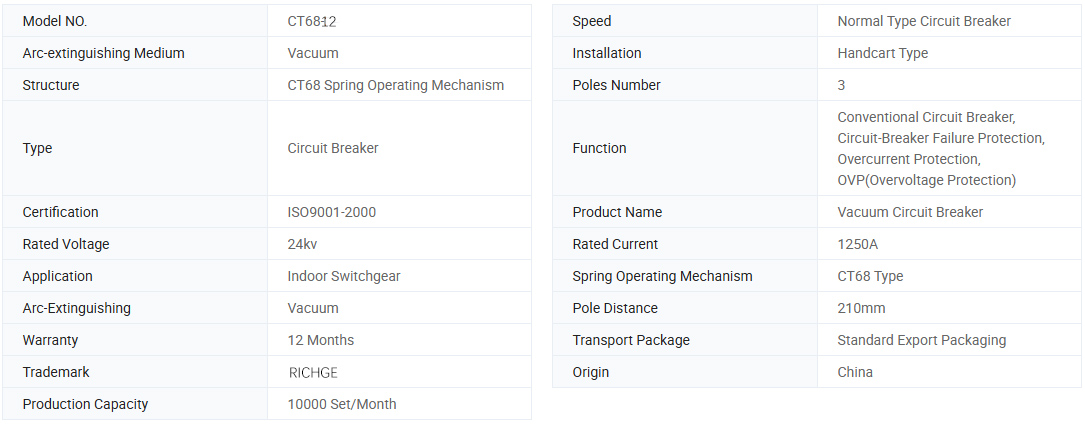

Basisinformatie.

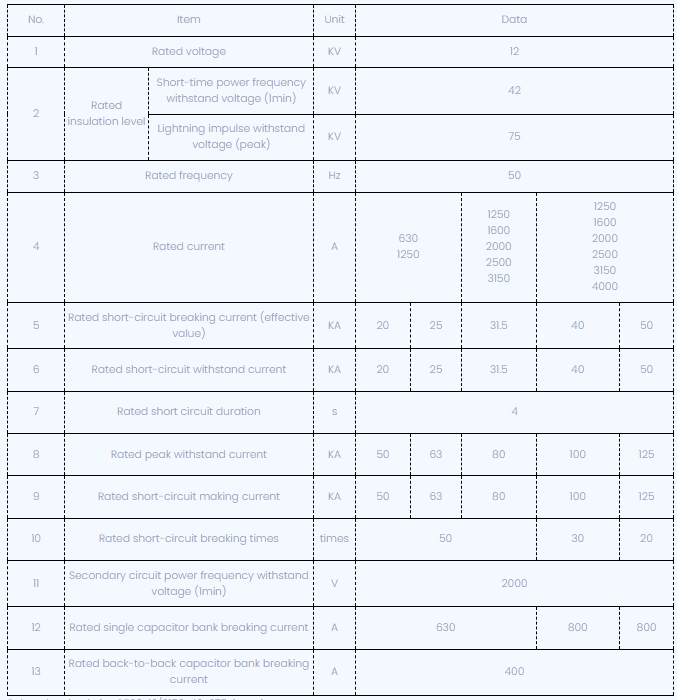

Technische parameters

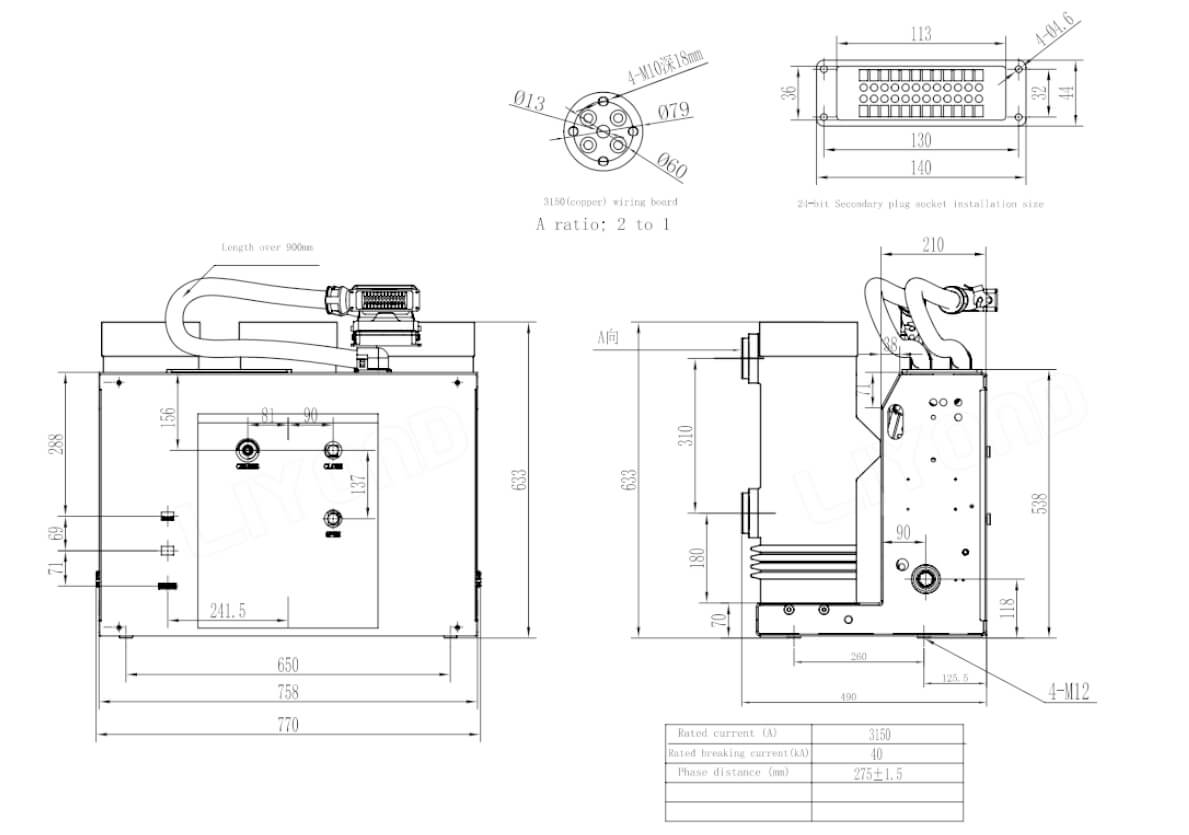

Dimensionale tekening:

Omgevingsconditie:

- omgevingstemperatuur: -15ºC ~+40ºC

- hoogte: ≤1000m

- Dagelijkse gemiddelde relatieve vochtigheid: ≤95%

- Maandelijkse gemiddelde relatieve vochtigheid: ≤90%

- Aardbeving intensiteit: ≤8 graden

- Geen vuur, explosie, ernstige vibratie, chemische corrosie en ernstige vervuiling

FAQ

V1: Bent u een fabrikant of een handelaar?

A1: Wij zijn een toonaangevende professionele fabrikant.

V2: Hoe lang is uw aflevercyclus?

A2: Het hangt af van uw productvereisten en hoeveelheid. Over het algemeen zijn 5 tot 10 werkdagen vereist voor levering

V3: Wat is uw after-sales-service?

A3: We kunnen de vragen van gebruikers 24 uur per dag beantwoorden en bieden onmiddellijk uitgebreide technische ondersteuning voor al onze producten.

V4: Hoe lost u kwaliteitsproblemen op?

A4: Geef gedetailleerde foto's van de kwaliteitsproblemen. Onze technische en kwaliteitsinspectie -afdelingen zullen ze analyseren. We zullen binnen 2 dagen een bevredigende oplossing geven.

V5: Accepteert u aangepaste services?

A5: We bieden OEM/ODM -services en kunnen uw logo op de producten afdrukken. Ons professionele technische en citaatteam kan bevredigende projecten bieden volgens uw tekeningen en parameters.
