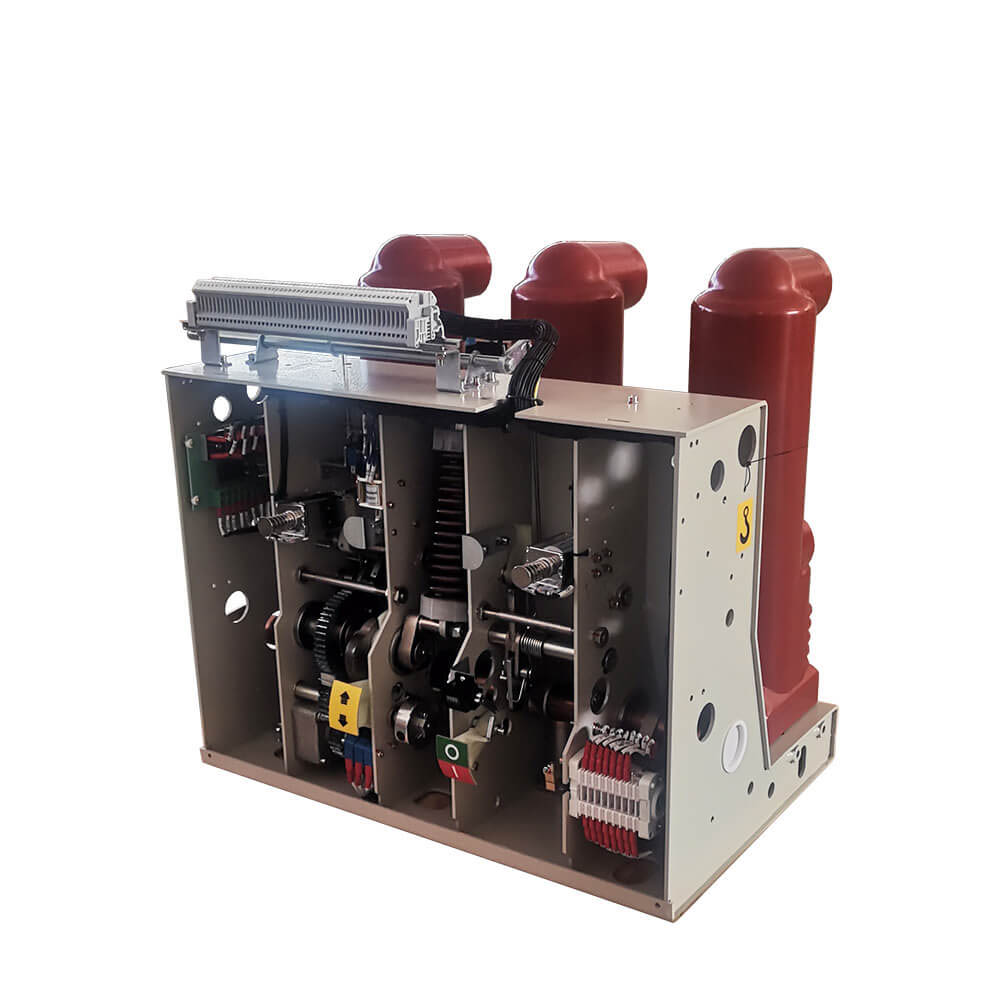

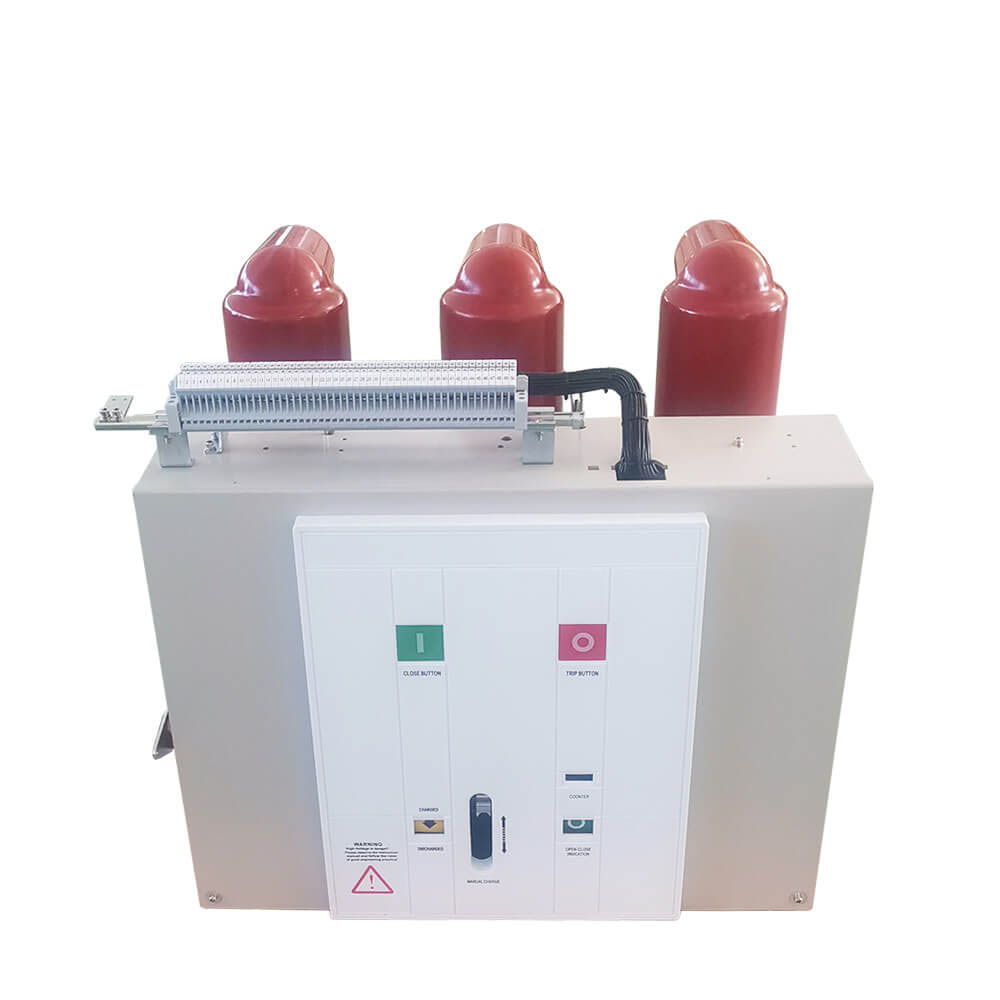

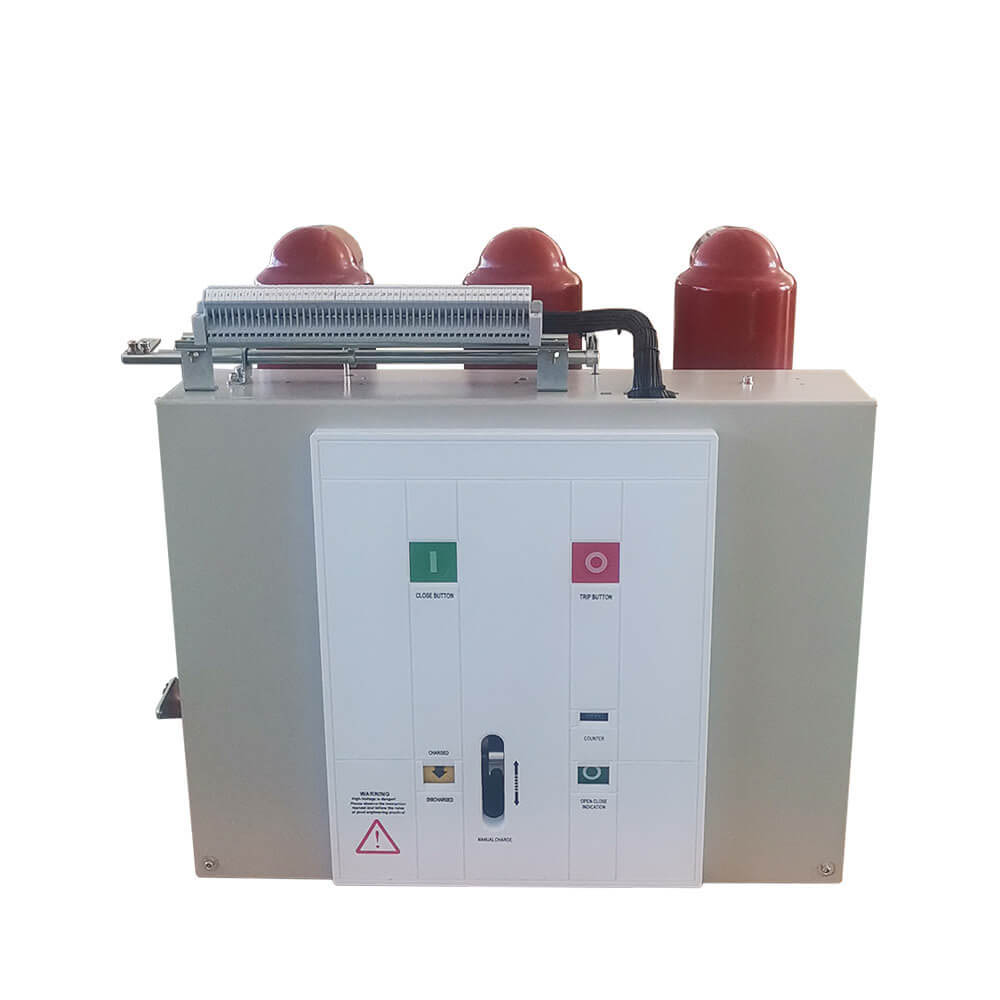

10KV 11kV 12kV Hoogspanning AC 630A indoor ingebedde polige vaste type VCB vacuümstroomonderbreker

10KV 11kV 12kV Hoogspanning AC 630A indoor ingebedde polige vaste type VCB vacuümstroomonderbreker

     Het VBI-12-bedrijfsmechanisme met één veer is een geïntegreerd product dat speciaal is ontworpen voor driefasige AC 50Hz, nominale spanning 12KV indoor hoogspanning vacuümstroomonderbreker. Het is een modulair functioneel ontwerp met een compacte en eenvoudige structuur. Betrouwbaar en gemakkelijk te bedienen. Het ontwerp van de geoptimaliseerde sluitingseenheid vermindert het slotvermogen, dat niet alleen fundamenteel het optreden van mislukkingen oplost, zoals het niet onderhouden en weigeren om te openen na het sluiten, maar ook het reisvermogen vermindert dat nodig is voor opening; Motorenergieopslageenheid Het hanteert versnellingsoverdracht en compacte structuur, die mechanische storingen vermindert als gevolg van kwaliteitsproblemen zoals ketens. Daardoor is het sterk verbeterd dat de opslageenheid van de losgekoppelde motor -energie -transmissie een compacte structuur heeft en mechanische storingen veroorzaakt door kwaliteitsproblemen zoals ketens vermindert. Waardoor de mechanische levensduur van het veermechanisme van de stroomonderbreker (30.000 keer) aanzienlijk wordt verbeterd. Het oppervlak van 80% van de onderdelen in het mechanisme wordt behandeld met een speciaal proces, dat het anti-corrosievermogen van de onderdelen aanzienlijk verbetert en de consistente en stabiele kwaliteit van de machines zorgt.

Functies

A. VBI-12 Indoor Hoogspanningsvacuümstroomonderbreker uitgerust met tussenliggende ceramische vacuümonderbreker, het gebruik van koper-chromium contactmateriaal, bekerachtige longitudinale magnetische veldcontactstructuur, het contact van de elektrische slijtage is klein, lang elektrisch leven, de breekniveau is een klein elektrisch leven. vermogen is sterk.

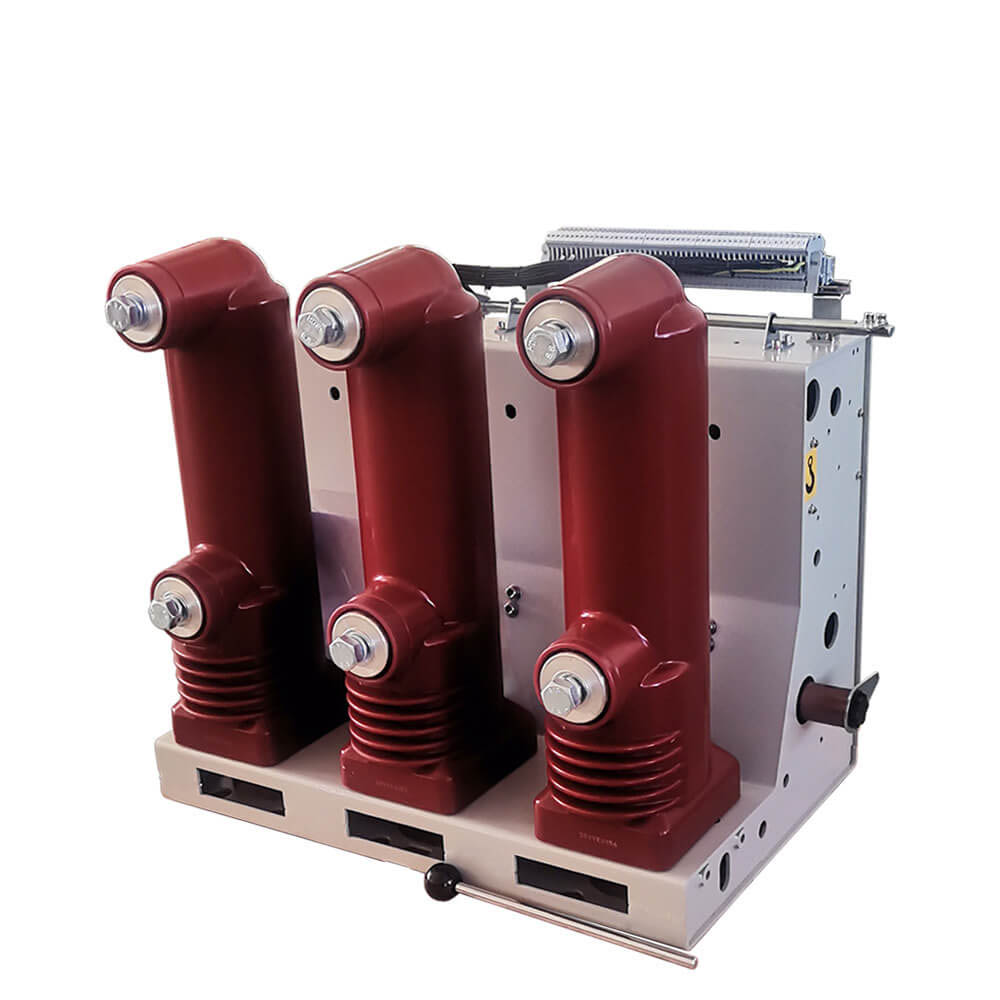

B. VBI-12 Indoor Hoogspanningsvacuümstroomonderbreker Algemene structuur van het bedieningsmechanisme en het gebruik van boogdisplansysteem in de vorm van het belangrijkste geleidende circuitgedeelte van de driefasige vloerstructuur, vacuümonderbreker longitudinale installatie van een buisinstallatiebuis, is de buis gemaakt van epoxy-resin met behulp van het APG-proces, dus is het is resistent tegen CREEPE. Dit structurele ontwerp, waardoor de accumulatie van stof en vervolgens het boogkameroppervlak aanzienlijk wordt verminderd, kan het vacuümonderbreker niet alleen voorkomen door externe factoren schade, en kan ervoor zorgen dat zelfs in de hete en vochtige en ernstige vervuilingsomgeving het spanningseffect ook een hoge weerstandstoestand kan vertonen.

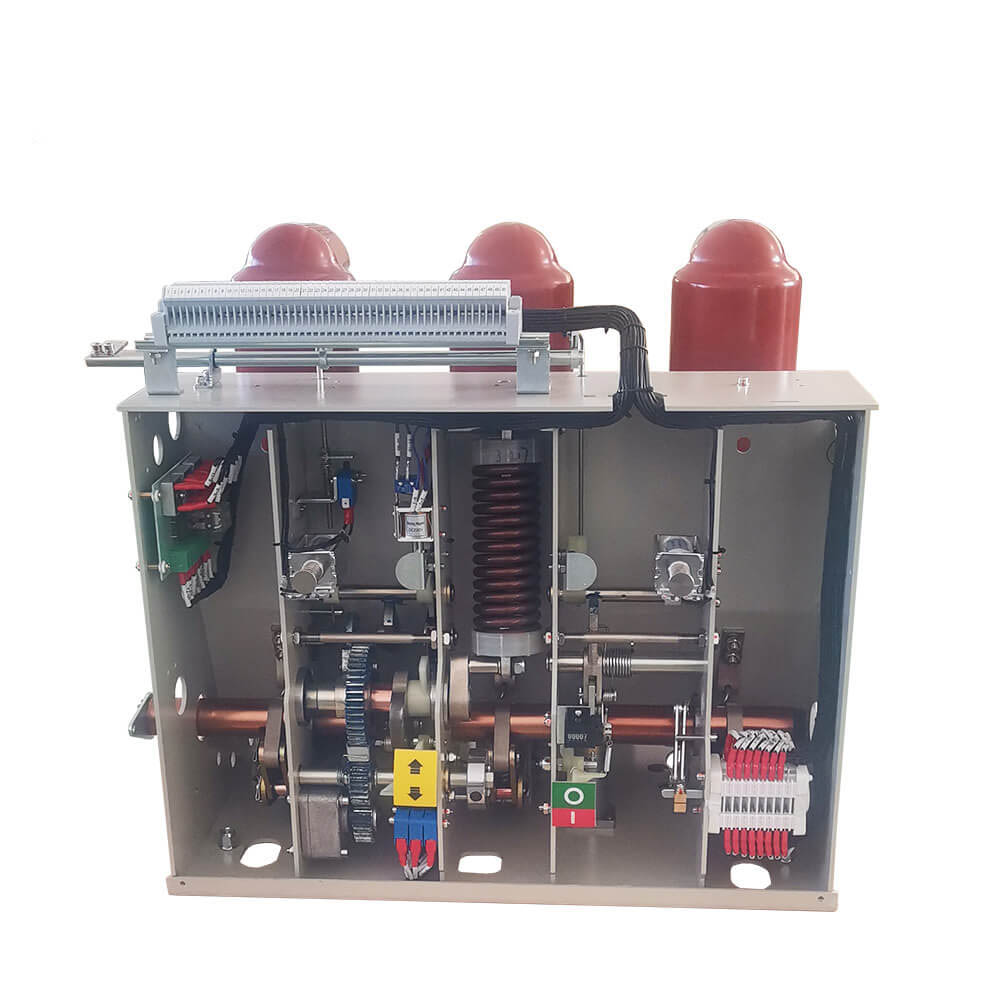

C. Het bedrijfsmechanisme voor de lay -out van het opslagmechanisme van de voorjaarsenergie, met handmatige energieopslag en opslagfunctie voor elektrische energie, het bedrijfsmechanisme dat in het chassis werd geplaatst voordat de boogkamer, werd het chassis verdeeld in vijf middenpartitie vijf montageruimte, ondertussen, het transmissiedeel, het tripping -gedeelte en het bufferdeel van het operationele mechanisme worden respectievelijk geïnstalleerd. De VBI-12-vacuümstroomonderbreker zal de ARC-kamer en het bedieningsmechanisme opstellen om een ​​verenigd geheel te vormen, dat wil zeggen dat het structurele ontwerp de werkingsprestaties van het bedrijfsmechanisme mogelijk maakt om meer consistent te zijn met de vereiste prestaties van de interrupter-opening en het verkleinen van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de werking van de vB Stroomonderbreker kan in de hand-car switchgear worden geladen, kan ook worden geladen in een vaste schakelaar.

D. De stroomonderbreker heeft de voordelen van een lange levensduur, eenvoudig onderhoud, geen vervuiling, geen explosiegevaar en laag geluid, en is geschikt voor de harde werkomstandigheden zoals frequente werking.

Basisinformatie.

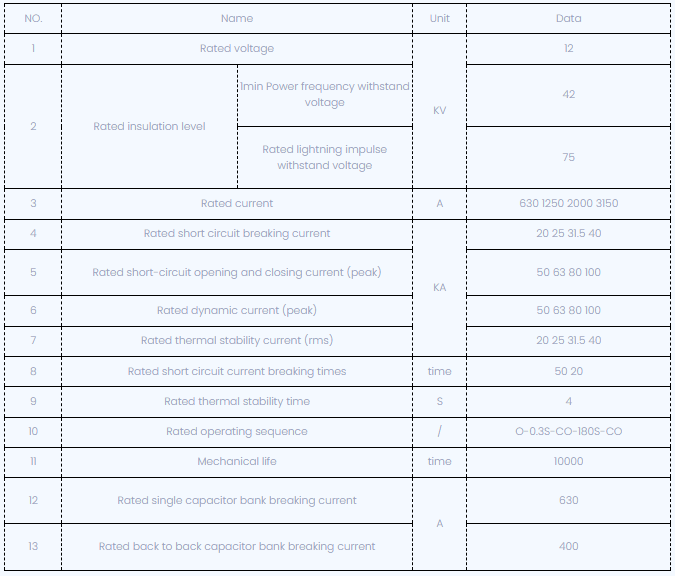

Technische parameters

Dimensionale tekening:

Omgevingscondities

1. Ambient Temperatuur: -15 ℃ ~+40 ℃ (bij -30 ℃ om opslag en transport mogelijk te maken).

2. Hoogte: ≤1000m.

3. Relatieve vochtigheid: dagelijkse gemiddelde ≤95%, maandelijkse gemiddelde ≤90%. Verzadigde dampdruk dagelijkse gemiddelde ≤2,2kpa, maandelijkse gemiddelde ≤1,8 kPa.

4. Aardbeving intensiteit: ≤8 graden.

5. Geen vuur, explosie gevaar, ernstige vuile, chemische corrosie, evenals plaatsen van intense trillingen.

FAQ

V1: Bent u een fabrikant of een handelaar?

A1: Wij zijn een toonaangevende professionele fabrikant.

V2: Hoe lang is uw aflevercyclus?

A2: Het hangt af van uw productvereisten en hoeveelheid. Over het algemeen zijn 5 tot 10 werkdagen vereist voor levering

V3: Wat is uw after-sales-service?

A3: We kunnen de vragen van gebruikers 24 uur per dag beantwoorden en bieden onmiddellijk uitgebreide technische ondersteuning voor al onze producten.

V4: Hoe lost u kwaliteitsproblemen op?

A4: Geef gedetailleerde foto's van de kwaliteitsproblemen. Onze technische en kwaliteitsinspectie -afdelingen zullen ze analyseren. We zullen binnen 2 dagen een bevredigende oplossing geven.

V5: Accepteert u aangepaste services?

A5: We bieden OEM/ODM -services en kunnen uw logo op de producten afdrukken. Ons professionele technische en citaatteam kan bevredigende projecten bieden volgens uw tekeningen en parameters.
