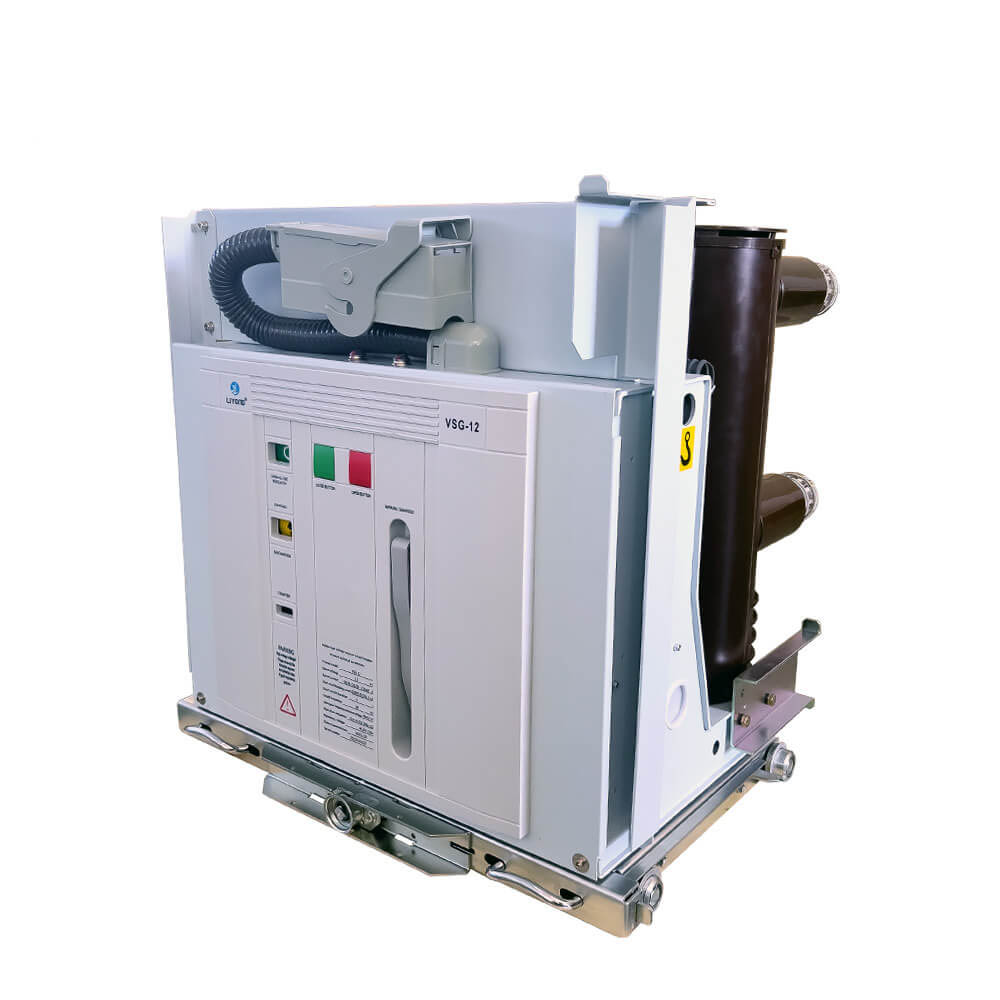

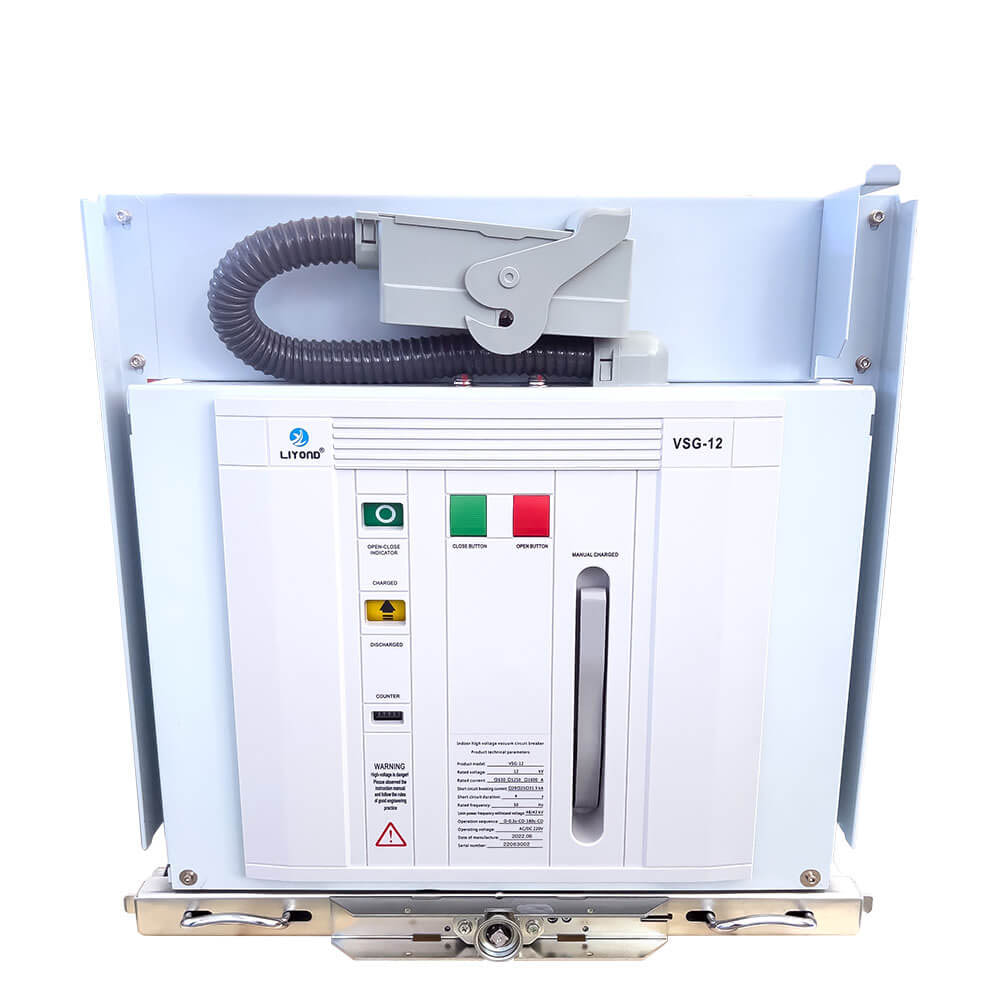

10KV 12KV Medium Spanning Handcart Type VCB met isolerende buis met geleidende onderdelen

10KV 12KV Medium Spanning Handcart Type VCB met isolerende buis met geleidende onderdelen

     VSG-type indoor hoogspanningsvacuümstroomonderbreker is geschikt voor het schakelen van verschillende ladingen van verschillende aard en frequente bewerkingen in stroomsystemen met driefasige AC 50Hz en nominale spanning van 7,2 kV-40,5kV. En de bescherming en controle van elektrische apparatuur in onderstations. Het kan worden uitgerust met KYN28A en andere in het midden gemonteerde handcart-type schakelgegeer en kan ook worden uitgerust met XGN Fixed Switchgear.

     VSG Type Indoor Hoge spanning vacuümstroomonderbreker voldoet aan de nationale standaard GB1984 "AC Hoogspanningsstroomonderbreker", JB/T3855 "3,6 ~ 40,5KV indoor AC Hoge-spanningsvacuümstroombreker" en IEC60056 "High-Spage AC-break" Standgoed. Maak kennis met de "10-35kV indoor hoogspanning vacuümstroomonderbreker bestellen technische omstandigheden". Het heeft de voordelen van klein formaat, lichtgewicht, geschikt voor frequente werking en onderbreking zonder onderhoud, en wordt in de loop van de 3KV-40,5KV distributienetwerk.

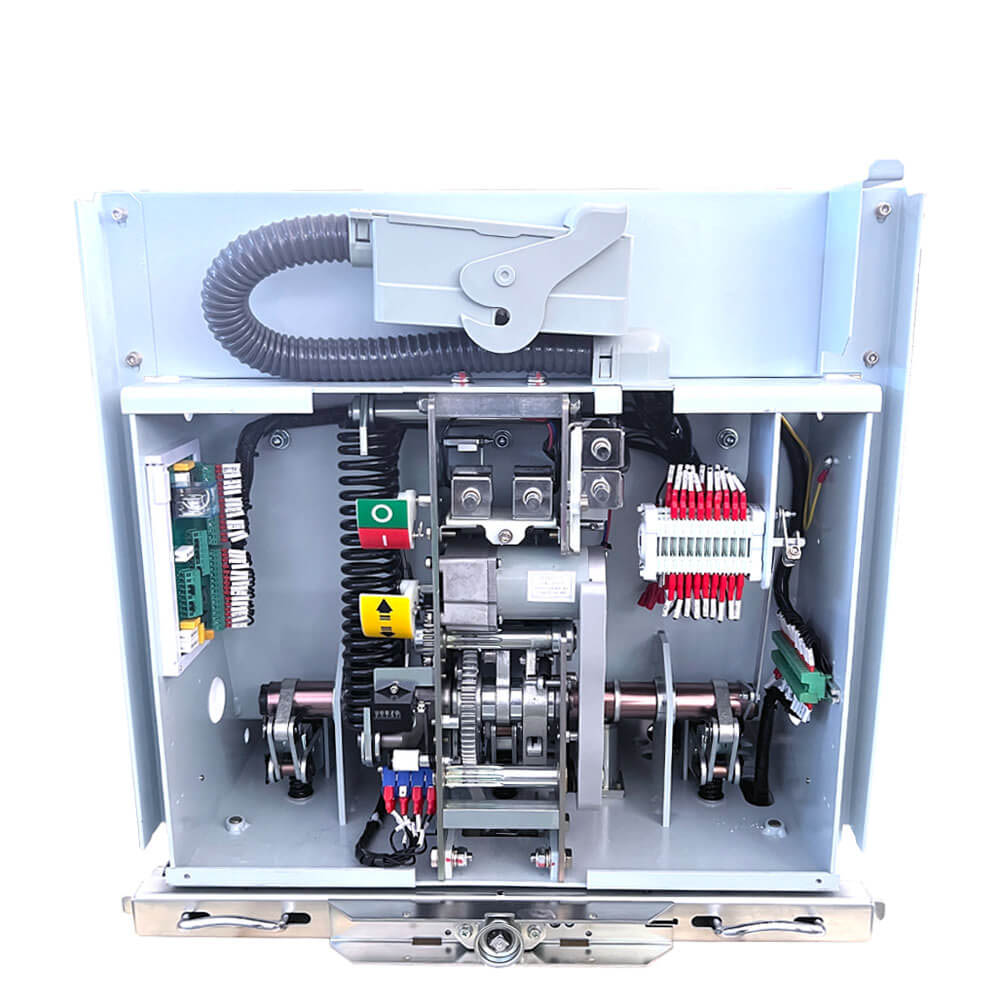

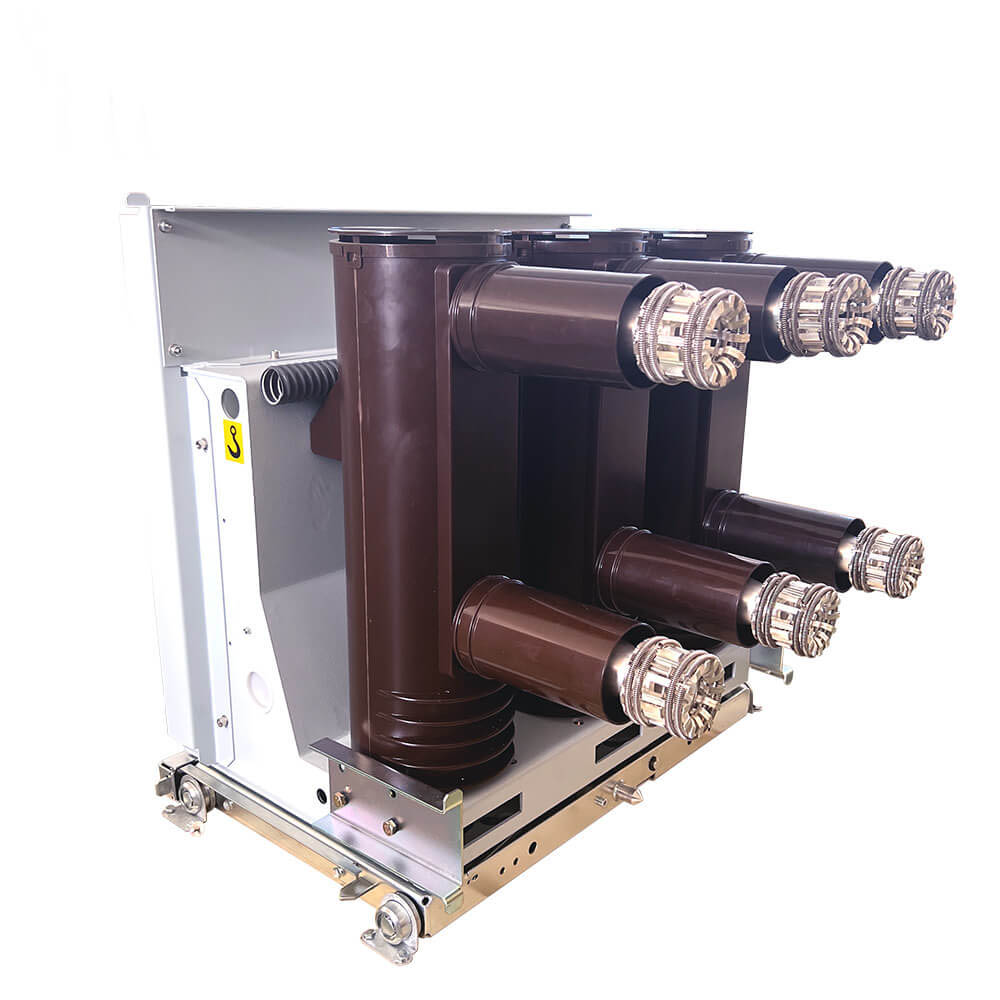

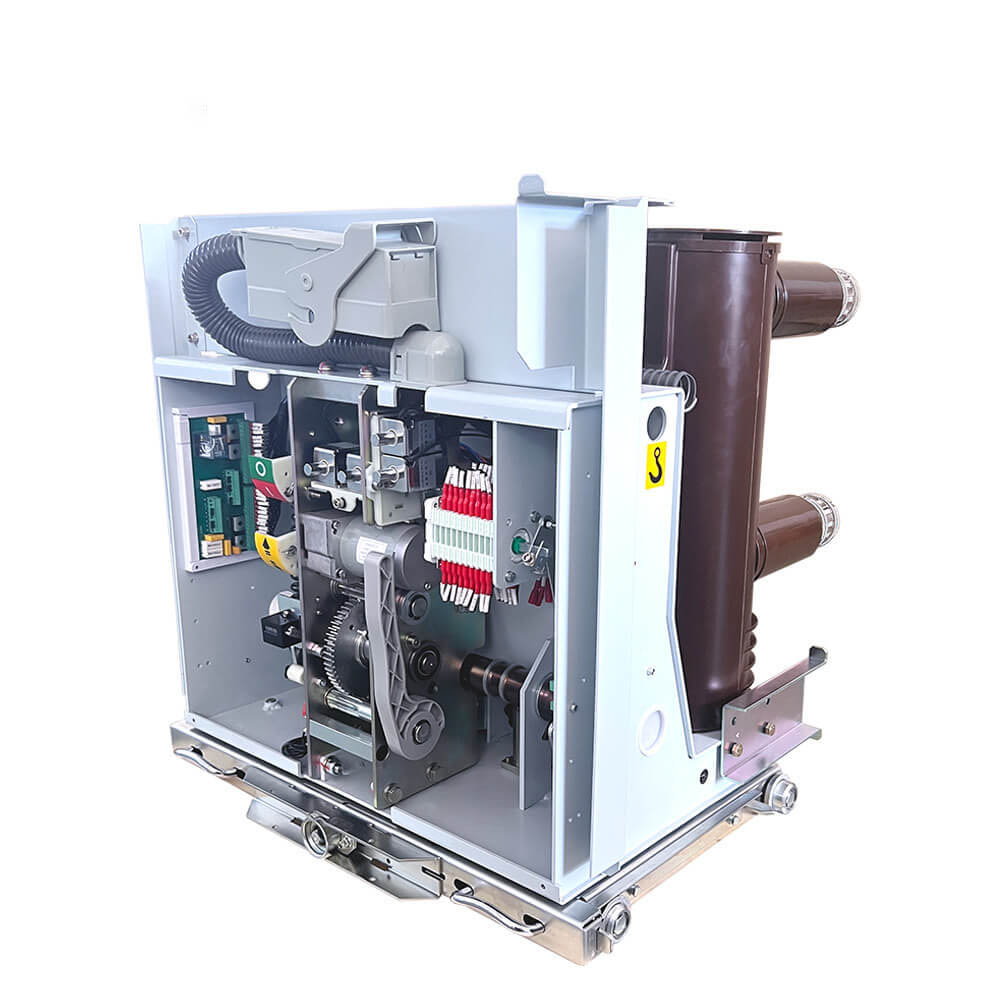

    Het VSG -mechanisme gebruikt een CAM (in de kernmodule van het mechanisme) om de spindel direct (in de frame -spindelmodule) aan te sturen om de transmissieverlink te verminderen en de transmissie -efficiëntie te verbeteren (geen scharnierverbinding). Verminder de energie -input van het product en vergroot de levensduur van het product. Installeer de hoofdcircuitmodule, dat wil zeggen de basisconfiguratie van de vacuümstroomonderbreker voltooien. Installeer vervolgens de chassis-autododule, de contactarm, het contact en de isolerende huls om de configuratie van de handbreaker met de hand te voltooien.

Technische kenmerken

1.De eerste generatie van het buildin -type handcart in China met onafhankelijke intellectuele rechten. Het beschikt over een gerijpt technologie en een hoge prijs/prestatie -ratio.

2. De belangrijkste onderdelen nemen nikkel-fosforale legeringsplating aan met perfecte slijtvastheid en corrosieweerstand.

3. De belangrijkste onderdelen worden zelf gemaakt om ervoor te zorgen dat de producten voldoen aan de ontwerpvereiste van design

4.De cilindrische composietisolatie Hoofdcircuit heeft een klein volume, vrij van onderhoud en weinig service.

Belangrijkste technische parameters:

· Nominale isolatieniveau: 75kV

· Nominale bliksemimpuls bestand tegen spanning: 42kV

· Nominale stroom: 630A, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Nominale kortsluitingsstroom: 25KA, 31.5ka, 40ka

· Nominale kortsluitingsstroom (piek): 63ka, 80ka, 100Ka

· Nominale kortsluitingsduur: 4 seconden

· Nominale bedrijfssequentie: O-0.3S-CO-180S-CO of O-180S-CO-180S-CO (40KA)

· Nominale single/back-to-back condensator Bank Breaking Current: 630A/400A

· Aantal bewerkingen bij nominale kortsluitingsbreukstroom: 30 keer

· Sluitingstijd: 30-70ms

· Openingstijd: 20-50ms

· Mechanische levensduur: 30.000 operaties

· Nominale energieopslag en bedrijfsspanning: AC220/110V, DC220/100V

· Contact gap: 11 ± 1 mm

· Overreizen van contact: 3,5 ± 0,5 mm

· Gemiddelde sluitingssnelheid: 0,5-0,8 m/s

· Gemiddelde openingssnelheid: 0,9-1,2 m/s

· Neem contact op met bounce -tijd bij sluiting: ≤2ms

· Synchronisatietijd voor driefasige opening en sluiting: ≤2ms

· Hoofdcircuitweerstand: ≤50μω (630A), ≤45μΩ (1250A), ≤35μω (1600-2000A), ≤25μω (2500A en hoger)

Productkenmerken:

· Brede toepasbaarheid: de modulaire bedrijfsmechanismen VCB VSG-12 indoor hoogspanning vacuümstroomonderbreker is geschikt voor een verscheidenheid aan omgevingen en is bijzonder geschikt voor toepassingen die frequente bewerkingen en hoge betrouwbaarheid in stroomsystemen vereisen.

· Modulair ontwerp: het bedrijfsmechanisme maakt gebruik van een modulair ontwerp, waardoor snelle vervangingen en montage worden gemak.

· Veiligheid en betrouwbaarheid: het beschikt over uitstekende elektrische prestaties, betrouwbaar beschermen en regelen van stroomapparatuur.

· Lange mechanische levensduur: met een hoge mechanische levensduur kan het langere gebruiksperioden weerstaan.

Geavanceerd ontwerp: functies zoals Contact Gap en Contact Over -Travel zorgen voor hoge prestaties en betrouwbaarheid.

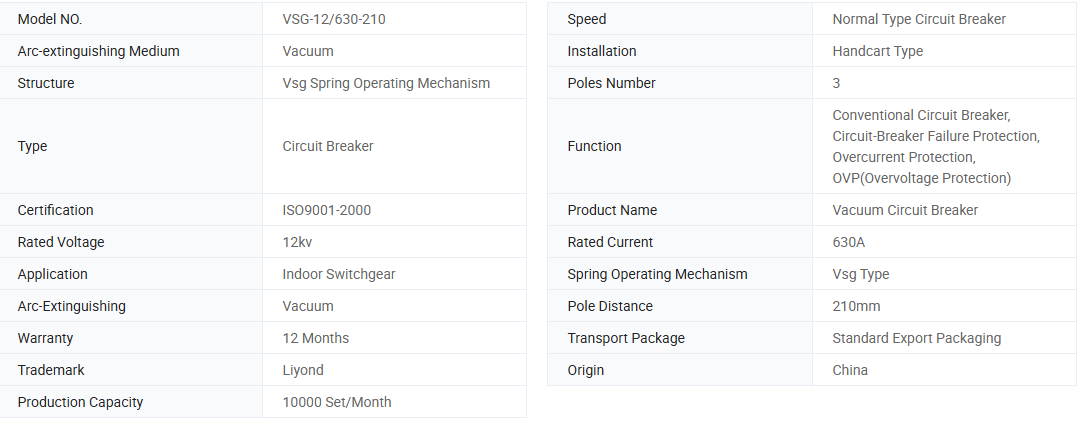

Basisinformatie.

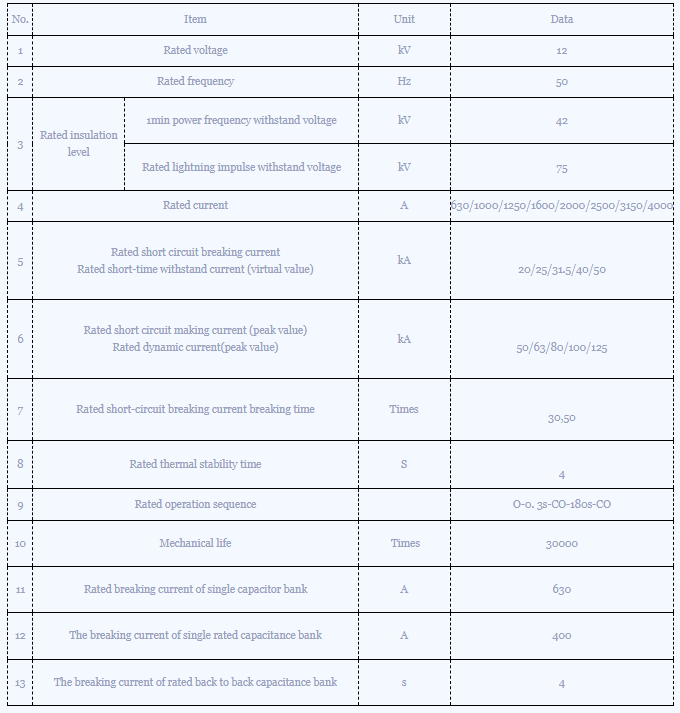

Technische parameter

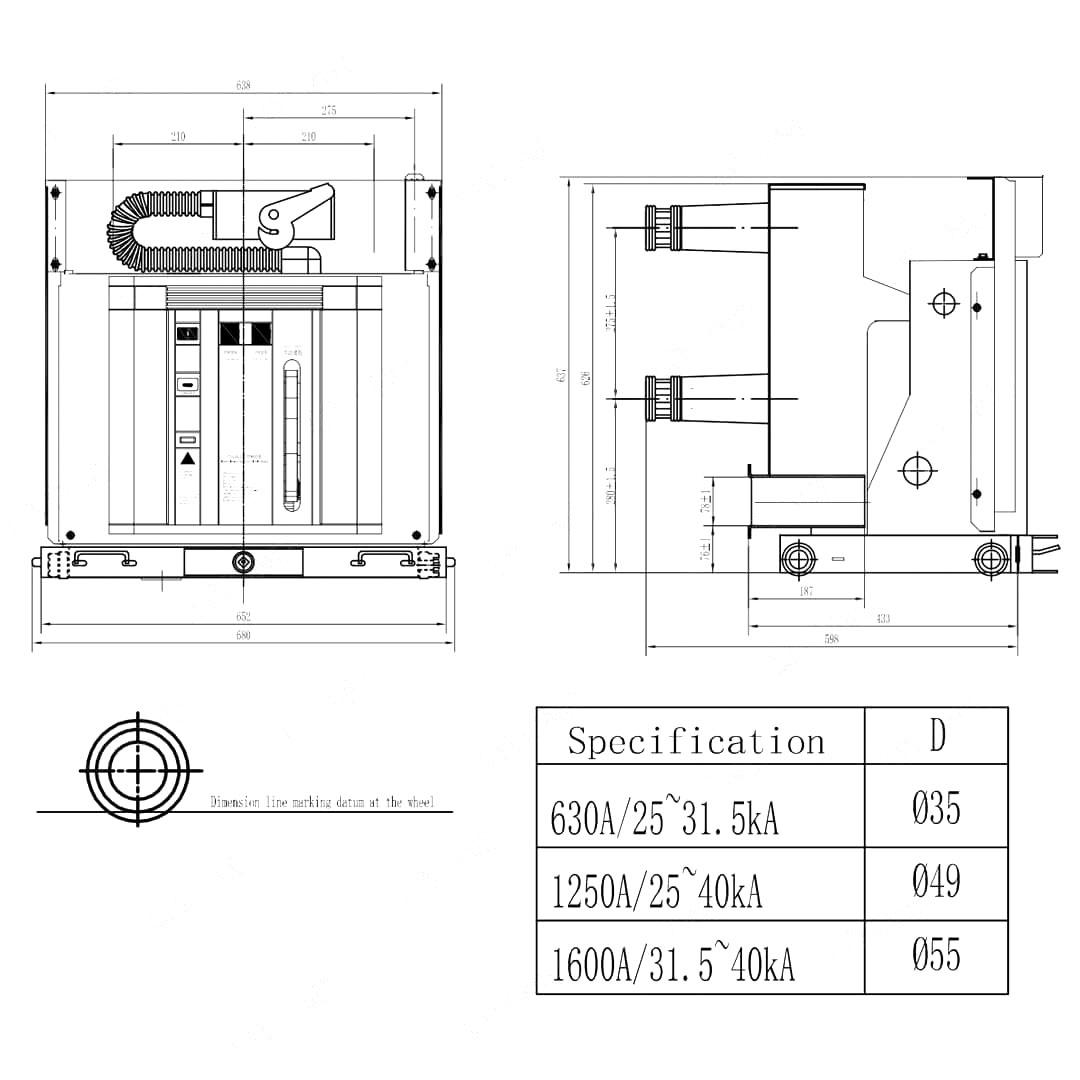

Dimensionale tekening:

Bedrijfsomgeving:

· Sfeertemperatuur: niet groter dan +40 ° C, niet minder dan -15 ° C (opslag bij -30 ° C is niet toegestaan).

· Hoogte: niet meer dan 1000 m.

· Relatieve luchtvochtigheid: dagelijkse gemiddelde van niet meer dan 95%, het maandgemiddelde van maximaal 90%. Dagelijkse gemiddelde verzadigingsdampdruk van maximaal 22 × 10-3MPa, maandelijks gemiddelde van maximaal 18 × 10-3MPa.

· Seismische intensiteit: niet groter dan niveau 8.

· Toepassingen: geschikt voor gebruik op plaatsen zonder brand, explosies, ernstige vervuiling, chemische corrosie en ernstige trillingen.

Bestelinstructie

1. VCB Volledig type, belangrijkste technische specificaties, fase -afstand en kwantiteit

2. Type en specificatie van servicevalken

3. De naam en hoeveelheid reserveonderdelen

FAQ

V1: Bent u een fabrikant of een handelaar?

A1: Wij zijn een toonaangevende professionele fabrikant.

V2: Hoe lang is uw aflevercyclus?

A2: Het hangt af van uw productvereisten en hoeveelheid. Over het algemeen zijn 5 tot 10 werkdagen vereist voor levering

V3: Wat is uw after-sales-service?

A3: We kunnen de vragen van gebruikers 24 uur per dag beantwoorden en bieden onmiddellijk uitgebreide technische ondersteuning voor al onze producten.

V4: Hoe lost u kwaliteitsproblemen op?

A4: Geef gedetailleerde foto's van de kwaliteitsproblemen. Onze technische en kwaliteitsinspectie -afdelingen zullen ze analyseren. We zullen binnen 2 dagen een bevredigende oplossing geven.

V5: Accepteert u aangepaste services?

A5: We bieden OEM/ODM -services en kunnen uw logo op de producten afdrukken. Ons professionele technische en citaatteam kan bevredigende projecten bieden volgens uw tekeningen en parameters.
