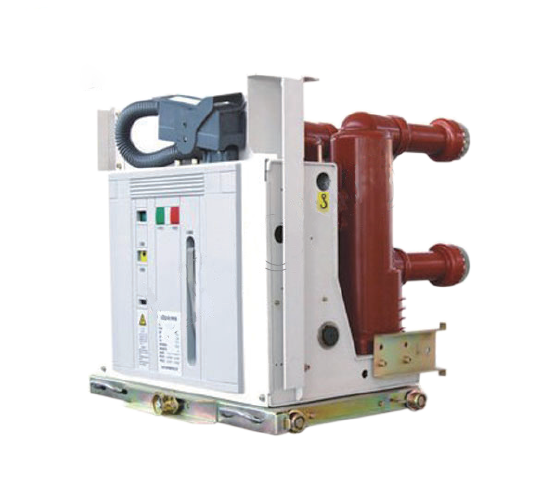

VSG-12 isolatiecilinder Intrekbare VCB-stroomonderbreker

VSG-12 isolatiecilinder Intrekbare VCB-stroomonderbreker

   We genieten van een extreem goede status van onze prospects voor onze grote merchandise topkwaliteit, concurrerende prijs en de ideale service voor metaal ingesloten elektrische schakel, LV-stroomverdelingskast, hoogspanningsmetaal-gesloten schakelaars. Met de toekomst zullen we de kernwaarden van integriteit, respect, innovatie, passie en professioneel team blijven handhaven, houden we zich altijd aan de klantgerichte aanpak en teruggeven aan wereldwijde klanten met hoogwaardige producten en diensten. We vertrouwen op onze rijke human resources en uitstekende wetenschappelijke onderzoeksomstandigheden om zich aan te passen aan de algehele ontwikkeling van de markt met een innovatief mechanisme. We nastreven het doel van 'Quality, Reputation and Service eerst' en houden zich aan de handelsprincipes van 'Gelijkheid en wederzijdse voordelen'. En we zullen hartelijk samenwerken met vrienden van verschillende cirkels, zowel in binnen- als buitenland met een nieuw gebaar.

Intrekbare vacuümstroomonderbreker

  VSG-12 indoor hoogspanningsvacuümstroomonderbreker (Abbr.: Stroomonderbreker) is drie-fys.c. Dit product is in overeenstemming met GB1984-2003 (High Voltage A.C. stroomonderbreker), JB3855-1996 (3.6-4.5KV Indoor A.C. High Voltage Circuit Breaker), DL403-2000 (Technische omstandigheden voor bestelling van 12-40.5KV High Voltage Breaker) en IEC Standaard 62271-100: 2001 (High Volage A.C. Circuit. Circuit. Circuit. Circuit. Circuit. Circuit. breker). Het kan worden gebruikt voor het beschermen en regelen van apparatuur in de rasterapparatuur en het dynamische ontwerp van industriële en mijnbouwbedrijf. Het is geschikt voor het schakelen van belasting en frequente werking met verschillende eigenschappen en met de mogelijkheid van vele malen bewerkingen van het breken van kortsluitstroom.

De binnentrekbare vacuümstroomonderbrekers zijn geschikt voor driefasige AC-vermogenssystemen met nominale spanningen tot 12 ~ 24KV en frequentie 50/60Hz. Ze worden op grote schaal gebruikt in energiecentrales, onderstations, petrochemicaliën, metallurgie, productie en andere industrieën, luchthavens, woonwijken, enz. Beheersing en beschermen elektrische apparatuur, vooral voor gelegenheden die niet vaak moeten worden bediend bij rated stroom of multi-circuit kortsluitstroom. Het kan worden geïnstalleerd in indoor lucht-geïsoleerde switchgear zoals KYN28 of AMS-type.

  De stroomonderbreker is gemaakt van volwassen APG -technologie. De toepassing van VD4 -terminalbuffer zorgt ervoor dat de indoorterminal betrouwbaarder is in elke bedrijfsomgeving. VD4 kan volledig voldoen aan de vereisten van GB, DL, IEC, DIN, VDE en de normen van andere geavanceerde industriële landen.

De vacuümstroomonderbreker bestaat voornamelijk uit drie delen: vacuümboogduiker, bedieningsmechanisme, beugel en andere componenten.

1. Vacuümboogduiker

Volgens de verschillende soorten schakelaars zijn er keramische vacuümboogborenkamers met externe schermen, kleine vacuüm boogd blikkende kamers met tussenliggende afgesloten cup -vormige longitudinale magnetische velden en binnenste afgesloten glazen bubbelboogborenkamers. De basisstructuur is als volgt:

•  Luchtdichte isolatieschelp ： Het luchtdichte isolatiesysteem bestaande uit een keramische, glas- of microkristallijne glazen luchtdichte isolatiecilinder, een beweegbare einddekking, een vaste eindbedekking en een roestvrijstalen golfpijp is een vacuüm afgesloten container. Om luchtdichtheid te waarborgen, naast de strikte werkprocedures in het afdichtingstype, is het materiaal zelf ook vereist om klein ademend vermogen en interne gasafgifte te hebben.

• Geleidend systeem ： Het bestaat uit een vaste geleidende staaf, een vast loopboogoppervlak, een vast contact, een bewegend contact, een bewegend boogoppervlak en een bewegende geleidende staaf. De contactstructuur kan ruwweg worden verdeeld in drie typen: cilindrisch contact, transversale magnetisch veld contactgroef gebogen oppervlak met spiraalvormige vorm en longitudinaal magnetisch veldcontact. Momenteel neemt dit type boogd blikkende kamer longitudinale magnetische veldtechnologie aan, die een sterk en stabiele boogd blussen.

• Afschermingssysteem: Afdekafdekking is een onmisbare component in de vacuümboog blussende kamer, en er zijn verschillende soorten afschermingsdeksel, zoals het belangrijkste afschermingsdeksel rond het contactpunt, golfklepafdekking van de pijp en spanning afscherming. De functie van de hoofdafdekking is als volgt: ① Om te voorkomen dat producten tijdens het boogproces op de binnenwand van de isolatieschaal spatten, waardoor de isolatiesterkte van de schaal wordt verminderd. ② Verbetering van de uniformiteit van de verdeling van de elektrische veld in de boogdisplan is gunstig voor het verminderen van de lokale veldsterkte en het bevorderen van de miniaturisatie van de vacuümboog blussende kamer condenserende boogproducten en het absorberen van sommige boogenergie is gunstig voor het herstel van de diëlektrische sterkte van de arc -gap.

2. Bedieningsmechanisme

Volgens de verschillende soorten stroomonderbrekers worden verschillende bedrijfsmechanismen gebruikt. Gemeenschappelijke bedrijfsmechanismen zijn onder meer veerbedieningsmechanisme (VS1), permanent magnet -werkmechanisme en combinatiewerkingsmechanisme (VBD).

Andere delen: chassisvoertuigen, isolatiebeugels, isolatoren, enz.

Wat zijn de kenmerken van vacuümstroomonderbrekers

• Sterke breekcapaciteit, tot 50ka; Na breuk herstelt het medium tussen de scheuren snel en is het niet nodig om het medium te vervangen.
• De openingsafstand van het contact is klein. De contactafstand van de contactpersoon van de vacuümbreker van 10 kV is slechts ongeveer 10 mm. De vereiste werkkracht is klein, de actie is snel, het bedieningsmechanisme kan worden vereenvoudigd en de levensduur kan worden verlengd. Over het algemeen is onderhoud niet vereist gedurende ongeveer 20 jaar.
• Korte boogduikende tijd, lage boogspanning, lage boog -energie, laag contactverlies en meerdere onderbrekingen.
• De mobiele geleiderstang heeft kleine traagheid en is geschikt voor frequente werking.
•  Bij het bedienen van de schakelaar is het actieruis laag, waardoor het geschikt is voor stedelijk gebruik.
• Boogd blussen of isolatiemedia gebruiken geen olie en er is geen brand of explosie.
• De contactkop is een volledig afgesloten structuur, die de prestaties niet zal verminderen vanwege de invloed van vocht, stof en schadelijke gassen. Betrouwbare werking en stabiele aan-uit-prestaties. Als een onafhankelijke component is de boogd blikkende kamer gemakkelijk te installeren en te debuggen.
• Tijdens de levensduur van de vacuümstroomonderbreker vereist het contactgedeelte geen onderhoud en inspectie. Zelfs als onderhoud en inspectie worden uitgevoerd, is de vereiste tijd erg kort.
• De boog wordt gedoofd in een gesloten container en de boog en hete gas worden niet blootgesteld.
• Uitgerust met meerdere reclatie -functies, geschikt voor de toepassingsbehoeften van distributienetwerken

Voordeel:

• Eenvoudige structuur
• Zich aanpassen aan ultra-lage weerstandsvacuümonderbreker
• Aanpassingsoptimalisatie en modulaire veerbedrijfsmechanisme
• Geschikt voor frequente bewerkingen
• Gratis onderhoud, lange levensduur
• Zeer betrouwbare prestaties

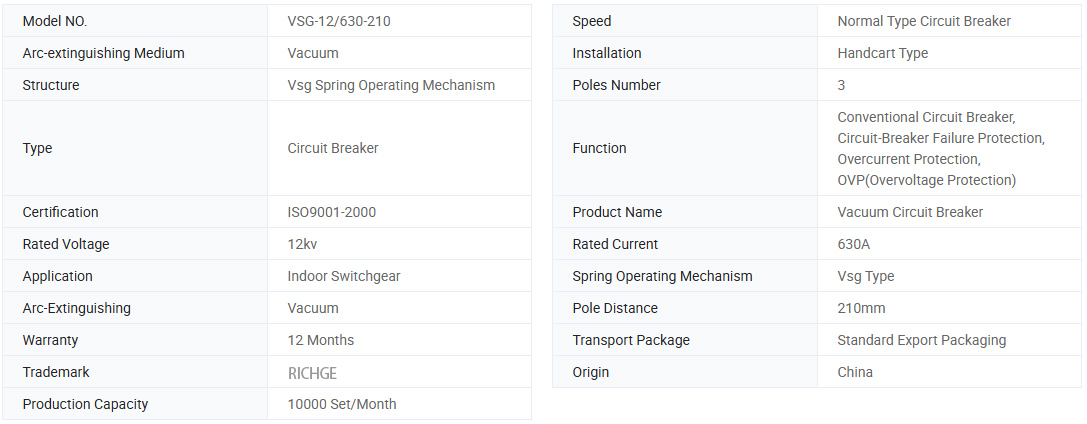

Basisinformatie.

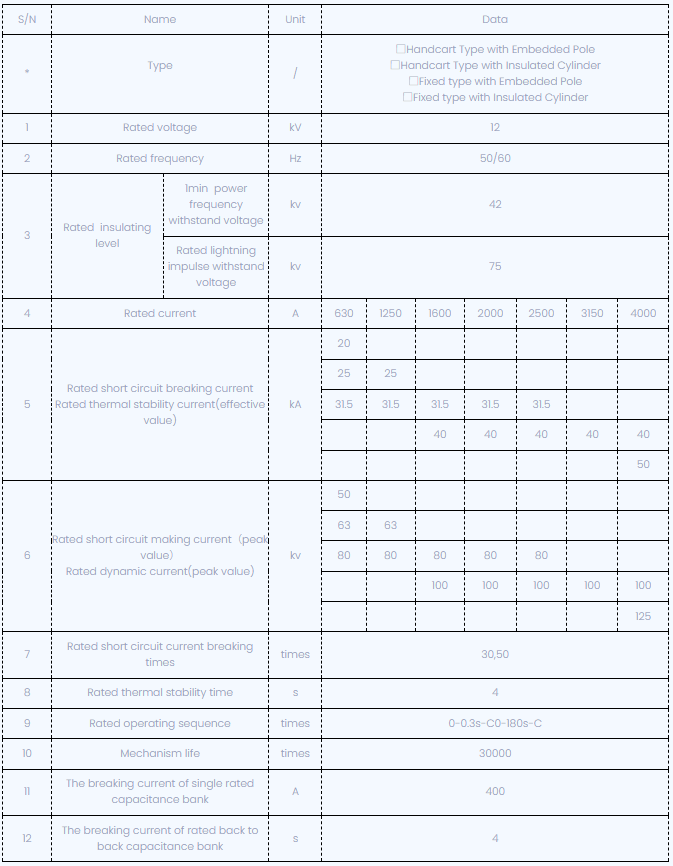

Technische parameters

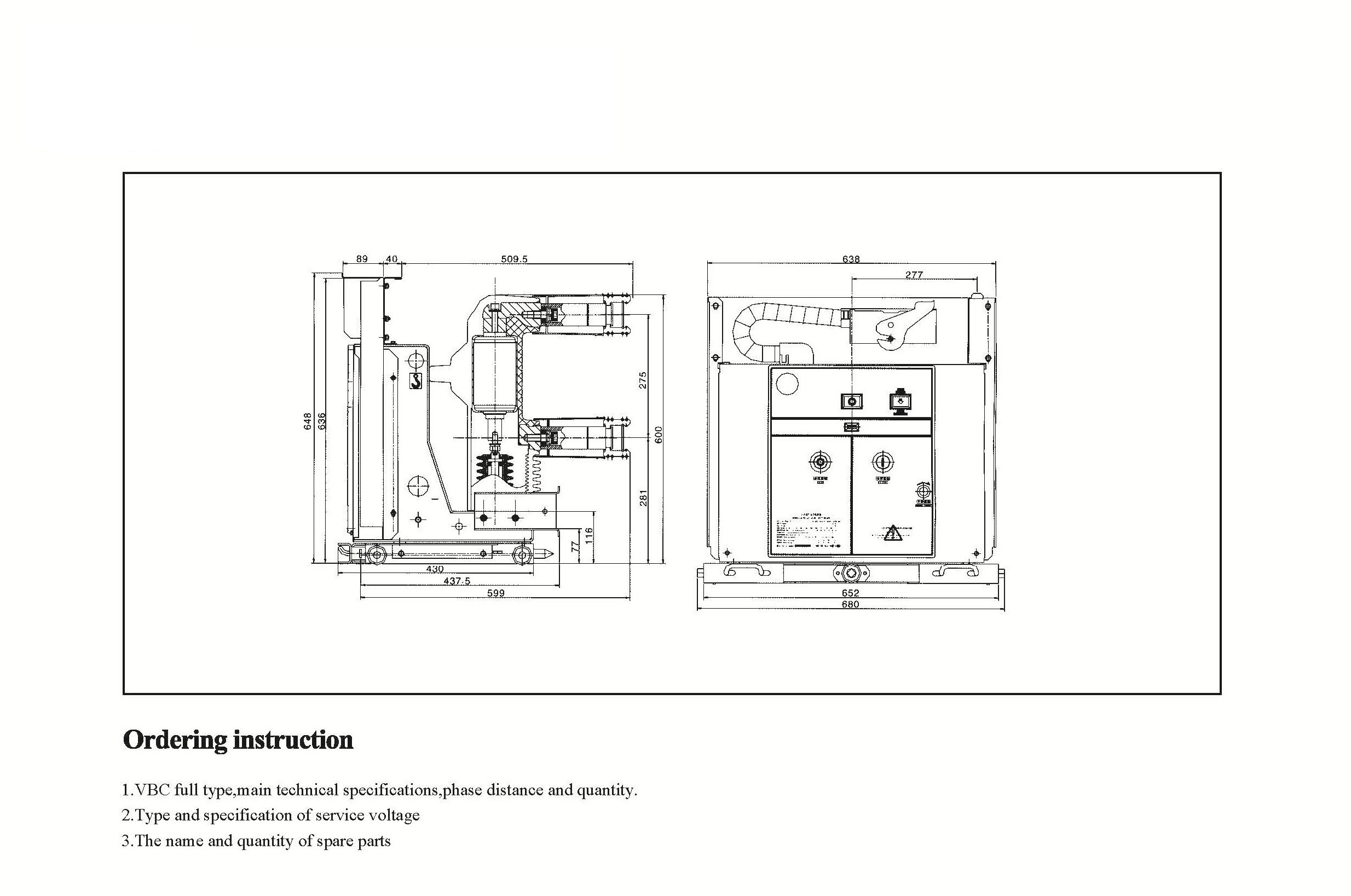

Technische tekeningen

Serviceomgeving voor de hoogspanningsvacuümstroomonderbreker (VCB)

A) Luchttemperatuur: hoogste temperatuur: +40ºC; laagste temperatuur: -25ºC

b) Vochtigheid: de maandelijkse gemiddelde vochtigheid is 95%; De dagelijkse gemiddelde vochtigheid is 90%.

c) Hoogte: maximale installatiehoogte: 2500m

D) Er is duidelijk geen omgevingslucht vervuild door corrosieve en brandbare gassen, stoom, enz.
