CRB1 / CRB2-serie roterende actuator van het vaantype

CRB1 / CRB2-serie roterende actuator met schoepen (SOLH uitwisselbaar)

Merk: SOLH van Richge Technology

Productpositionering en seriekernverschil

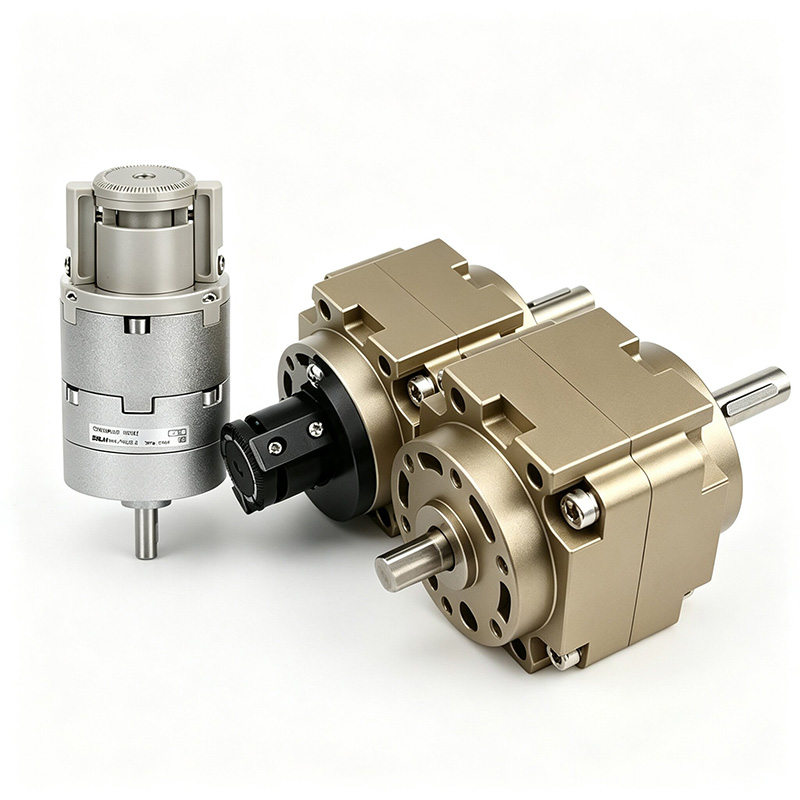

     SOLH CRB1 en CRB2 zijn roterende zwenkcilinders van het schoepentype, aangedreven door enkele/dubbele schoepen. Ze hebben geen speling tussen de tandwielen en beschikken over een ultracompacte behuizing, een lage rotatietraagheid en een ultrasnelle respons.

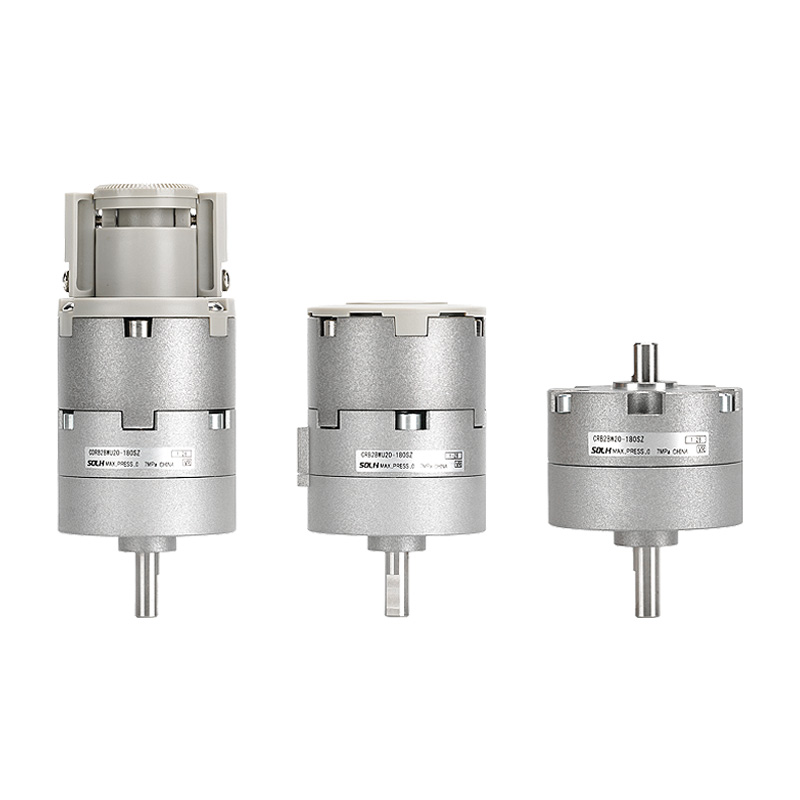

     -- CRB2 (kleine serie): boring 10 ~ 40 mm voor lichte belasting en smalle ruimte, compact lichtgewicht ontwerp

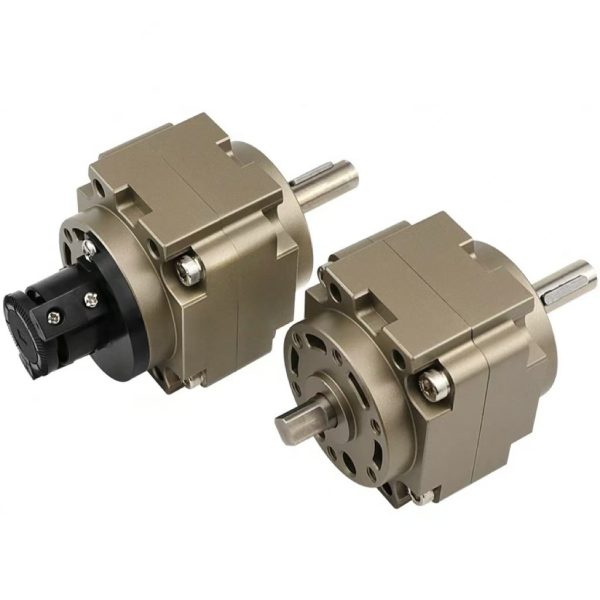

     -- CRB1 (grote serie): boring 50 ~ 100 mm voor zware belasting en hoog koppel, volledige lagerondersteuning met superieure slagvastheid

     Enkele lamel max. draaihoek tot 270°/280°, dubbele lamel max. 90°/100°. Op grote schaal gebruikt voor het snel roteren, indexeren en positioneren van automatiseringsstations.

  1. CRB2 kleine standaardserie

     -- Boringmaten: 10, 15, 20, 30, 40 mm

     -- Vaanopties: S enkele vaan / D dubbele vaan

     -- Zwenkhoek: enkele lamel 90°/180°/270°; Dubbele lamel 90°/100°

     -- Kernvoordelen: ultracompact, lichtgewicht, lage opstartdruk, dubbele zij-/axiale poort, optionele hoekversteller en magnetische schakelaar

     -- Toepassingen: snelle rotatie met lichte belasting, apparatuur voor besloten ruimtes, 3C-elektronica, verpakking, miniatuurautomatisering

  2. CRB1 grote serie voor zwaar gebruik

     -- Boringmaten: 50, 63, 80, 100 mm

     -- Vaanopties: S enkele vaan / D dubbele vaan

     -- Zwenkhoek: enkele lamel 90°/180°/270°/280°; Dubbele lamel 90°/100°

     - Kernvoordelen: hoog uitgangskoppel, zware belasting, volledige lagerondersteuning, schokbestendig, lange levensduur

     -- Toepassingen: het omdraaien van zware werkstukken, indexeren op grote schaal, zware roterende armaturen, assemblagelijnen voor de zware industrie

Universele kern technische specificaties

  1. Algemene standaardparameters

  2. Theoretisch uitgangskoppel @ 0,5 MPa (kernselectie-index)

   2.1 CRB2-koppeltabel

   2.2 CRB1-koppeltabel

 3 Toelaatbare radiale en axiale belastingreferentie

     -- CRB2-20: Radiaal 120N, Axiaal 80N

     -- CRB1-50: Radiaal 245N, Axiaal 196N

     -- CRB1-100: Radiaal 588N, Axiaal 490N

Interne structuur en werkingsprincipe van de schoepen

  1. Hoofdcomponenten: cilinderlichaam, enkele/dubbele draaischuif, uitgaande as, afdichtingssamenstel, rubberen eindbuffer, hoekafstelbouten

  2. Werklogica: perslucht komt de ene kamer binnen en duwt de schoep rond de centrale as, terwijl de tegenoverliggende kamer uitmondt.

     -- Dubbele schoep: koppel verdubbeld, beperkte zwenkhoek ≤100°

     -- Enkele vaan: groter zwenkbereik tot 270°

  3. Unieke kernvoordelen

     - Geen tandwiel- en tandheugelstructuur, geen speling, soepele, stille rotatie zonder schoktrilling

     -- Ultracompacte omtrek, lage roterende traagheid, ultrasnelle respons (90° rotatie <0,1s)

    -- Optionele holle as, handig voor interne leidingen en bedrading

     -- Dubbelzijdige fijnafstellingsbouten voor slaglimiet; enkele lamel verstelbaar 0~270°, dubbele lamel 0~90°

Volledige modelcoderingsregels

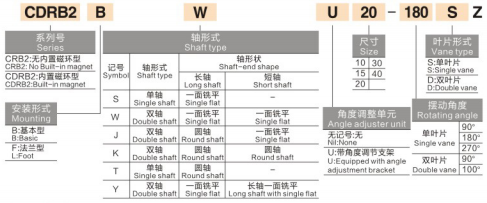

  1. CRB2-modelvoorbeeld: CRB2BW20-180SZ

     -- CRB2 = Serie roterende aandrijvingen met kleine schoepen

     -- B = Basisflensmontage; L = Voetbeugelbevestiging

     -- W = Dubbel verlengde schacht; blanco = Enkele as

     -- 20 = Boringmaat (10/15/20/30/40)

     -- 180 = Zwenkhoek (90/180/270)

     -- S = Enkele lamel; D = Dubbele schoep

     -- Z = Uitgerust met hoekversteleenheid; blanco = standaard zonder versteller

          Voorvoegsel CDRB2 = Ingebouwde magnetische ring voor installatie van magnetische schakelaars

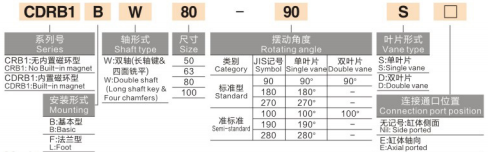

  2. CRB1-modelvoorbeeld: CRB1BW50-90D

     -- CRB1 = Grote serie roterende schoepen voor zwaar gebruik

     -- B = Basismontage; W = Dubbele as

     -- 50 = Boringmaat (50/63/80/100)

     -- 90 = Zwenkhoek (90/180/270/280)

     -- D = Dubbele lamel; S = Enkele lamel

        Voorvoegsel CDRB1 = Geïntegreerd model met magnetische ring

Stapsgewijze selectiegids en industriële toepassingen

  1. Selectieprioriteitregels

     -- Koppel- en afmetingsverdeling: Lichte belasting, smalle ruimte → CRB2 (10~40); Rotatie met hoog koppel → CRB1 (50~100)

     -- Vereiste zwenkhoek: Rotatie meer dan 90° → Enkele schoep S; Max. koppel binnen 90° → Dubbele schoep D

     -- Precisie- en snelheidsafweging: vleugeltype, nul speling, herhaalde positionering ±0,1°, ideaal voor lichte werkzaamheden op hoge snelheid; Zware, uiterst nauwkeurige lagerbelasting geeft de voorkeur aan de MSQ-draaitafel met tandheugel

     -- Functieopties: Fijne hoekbegrenzing nodig – selecteer achtervoegsel Z-hoekinsteleenheid; PLC-positiefeedback vereist – kies het magnetische geïntegreerde CDRB-model

  2. Typische toepassingsscenario's

     - Lichte lijnen: elektronische componenten omdraaien, etiket roteren, flesdop vastdraaien, miniatuurmateriaal sorteren

     -- Zwaar uitgevoerde stations: groot werkstuk 90°/180° omwenteling, indexering van de lopende band, zware roterende kleminrichtingen

     -- Algemene industrieën: verpakking, drukwerk, voedselverwerking, volautomatische roterende positioneringsstations

Prestatievergelijking: CRB Vane VS MSQ tandheugel-draaiactuator

Eén zin

     SamenvattingSOLH CRB2 kleine, lichte en CRB1 zware roterende actuatoren van het vleugeltype maken gebruik van een spelingvrije enkele/dubbele schoepenaandrijving met optionele hoekverstelling en magnetische schakelaarvariant CDRB, met een snelle rotatie met lage traagheid van een koppel van 0,05 ~ 24 N · m, perfect voor snelle flipping, indexering en roterende klemming in elektronica, verpakkingslijnen en zware assemblageautomatiseringslijnen.
