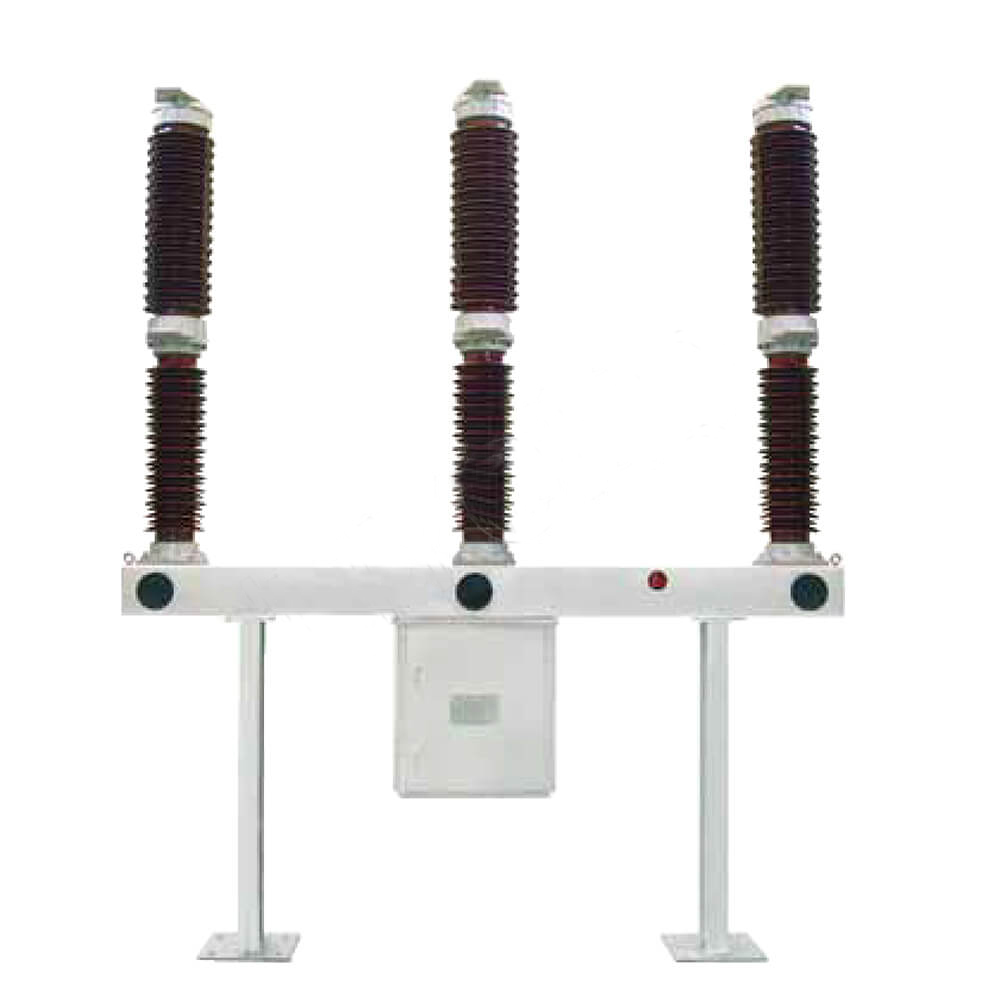

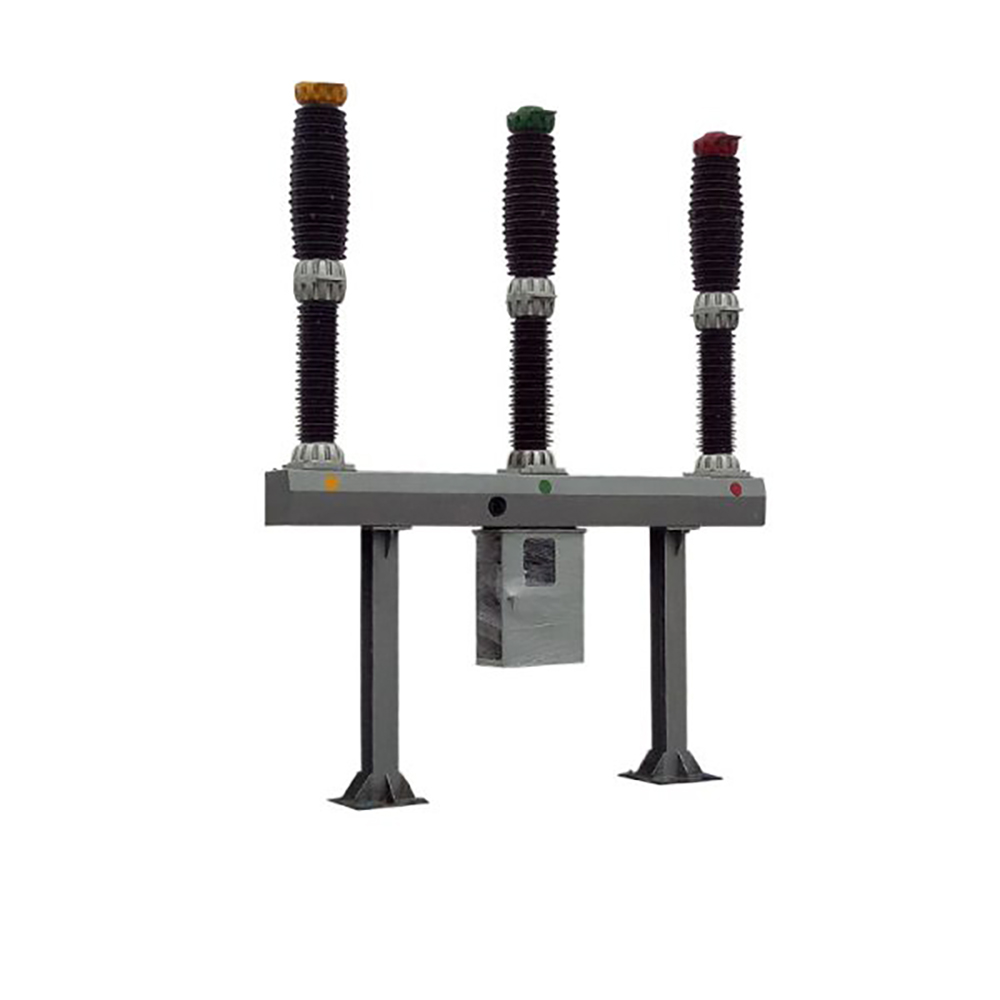

LW36-126 110KV 126KV Outdoor SF6-stroomonderbreker

LW36-126 110KV 126KV Outdoor SF6-stroomonderbreker

LW36-126/145 is een gecombineerd apparaat, inclusief een SF6 Live Tank-stroomonderbreker met zelfblaade boog-extinctie-technologie. De stroomonderbrekers zijn beschikbaar voor werking van enkele of drie poles, het wordt gebruikt om nominale stroom, foutstroom, foutstroom te breken of om elektrische lijnen te wisselen, en dus de controle en bescherming van het energiesysteem realiseert. Het is in staat om regelmatig te werken en kan ook worden gebruikt als aansluitende stroomonderbreker. Het nieuwe veerbedieningsmechanisme zorgt voor een hoge betrouwbaarheid en veiligheid.

De LW36-126/3150-40 Zelfrijke hoge spanning SF6-stroomonderbreker is een buitenstroomonderbreker die is ontworpen voor hoogspannings AC-systemen. Het is ideaal voor gebruik in elektrische roosters met een maximale spanning van 145 kV en een nominale frequentie van 50Hz. Deze stroomonderbreker wordt gebruikt om nominale stromen, foutstromen of om van circuits te wisselen, waardoor essentiële controle en bescherming voor stroomsystemen wordt geboden. Het is ook geschikt voor gebruik als linkbreker in netwerkinterconnecties.

Dit product maakt gebruik van SF6 -gas als zowel de boeren- als het isolatiemedium. Het is uitgerust met de nieuwste zelfverbruikte boog-blussende technologie en beschikt over een nieuw mechanisme in de lente. De LW36-126/3150-40 biedt een lange elektrische levensduur, lage operatie-inspanning, lage ruis en hoge betrouwbaarheid, waardoor het de meest betrouwbare keuze is voor gebieden op hoge hoogte of 132kV stroomsystemen. Het kan ook geïmporteerde producten van hetzelfde type vervangen.

Structurele kenmerken

De stroomonderbreker neemt een driefasige porseleinkolom single-break structuur aan. De drie fasen zijn uitgerust met een veerbedieningsmechanisme, dat centraal is gerangschikt en driefasig wordt geopereerd, dus het uiterlijk is nieuw en voortreffelijk. De stroomonderbreker maakt gebruik van SF6 -gas als isolatie en boogmedium. Tijdens de werking is het driekolige SF6-gas van de stroomonderbreker verbonden en wordt een pointer-type dichtheidsrelais gebruikt om de voortgang van de druk en de dichtheid te controleren. Vanwege het zelf-energie-boogprincipe en het geoptimaliseerde ontwerp in het stroomonderbrekerbewegingssysteem, wordt de mechanische efficiëntie effectief verbeterd en wordt het werkwerk geminimaliseerd;

Uitstekende brekende prestaties en een lange elektrische levensduur;

Het montageframe en de ondersteuning zijn gemaakt van hoogwaardige stalen platen die als geheel zijn gebogen. De oppervlaktebehandeling hanteert het warm-dip galvanisatieproces. Alle blootgestelde bevestigingsmiddelen zijn gemaakt van materialen met hoge sterkte en het warm-dip gegalvaniseerde, of roestvrijstalen standaardonderdelen. De mechanisme boxshell is gemaakt van roestvrij staal, dus het product heeft een uitstekende corrosieweerstand; hoge mechanische betrouwbaarheid en kan vaak worden bediend;

Vanwege de inherente hoge isolatiesterkte van zwaveldhexafluoride -gas en de optimale contactbeweging van de stroomonderbreker, breekt de stroomonderbreker de capacitieve stroom zonder regeling; Het externe isolatieniveau is hoog, de externe isolatie is ontworpen met een grote kruipafstand, de kruipverhoudingafstand is ≥31 mm/kV en de vuilweerstandprestaties zijn uitstekend. Het kan ook veilig werken in harde omgevingen;

Sterke stroom draagvermogen: de temperatuurstijgingstest wordt uitgevoerd volgens 1,2 keer de nominale stroom van 3150A, dat wil zeggen 3780A, en er is nog steeds een grote marge voor de temperatuurstijging op elk punt;

Het algemene uiterlijk van het product is compact, de installatie en inbedrijfstelling ter plaatse zijn handig en de onderhoudswerklast is klein.

Toepassingen:

Bescherming van het vermogensnet: veel gebruikt in 132kV of hogere spanningsvermogensnoosters voor bescherming en controle.

Schakelbewerkingen: geschikt voor schakelschakelen en als een linkonderbreker in de verbindingen van het stroomsysteem.

Gebruik op grote hoogte: ideaal voor gebruik in gebieden op grote hoogte vanwege zijn robuuste ontwerp en geavanceerde technologie.

Omgevingscondities voor gebruik

Normale omgevingscondities voor gebruik voldoen aan de volgende vereisten:

a) omgevingsluchttemperatuur -25 ℃ (-40 ℃) ~ +40 ℃;

b) hoogte ≤2500m (2000m);

c) windsnelheid ≤34m/s;

d) dagelijkse temperatuurverschil ≤25 ℃;

e) zonneschijnintensiteit ≤1000 W/m;

f) aardbevingsweerstandsniveau aardbeving intensiteit 8 graden (horizontale versnelling 0,2 g, verticale versnelling 0,1G);

g) ijsdikte ≤10 mm;

h) Luchtvervuilingsniveau is niet hoger dan het niveau ⅲ in GB/T 5582;

i) Installatielocatie buiten.

Als de gebruiker speciale vereisten heeft voor de omgevingsomstandigheden voor gebruik, kunnen hij onderhandelen met Liyond -experts.

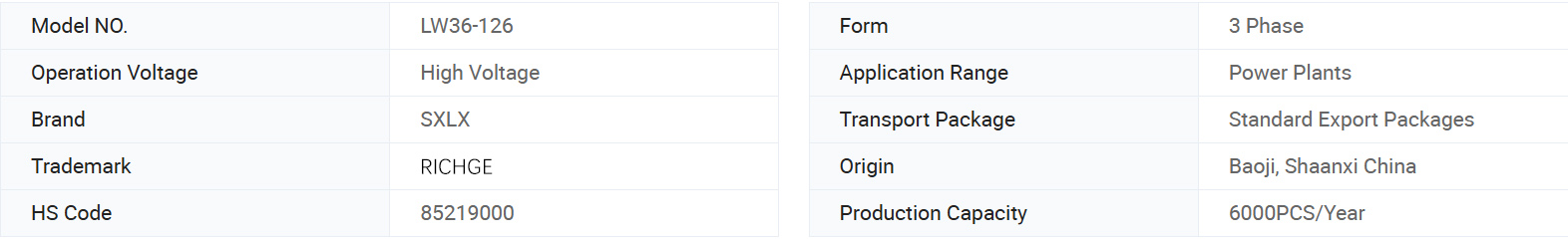

Basisinformatie.

Technische parameters

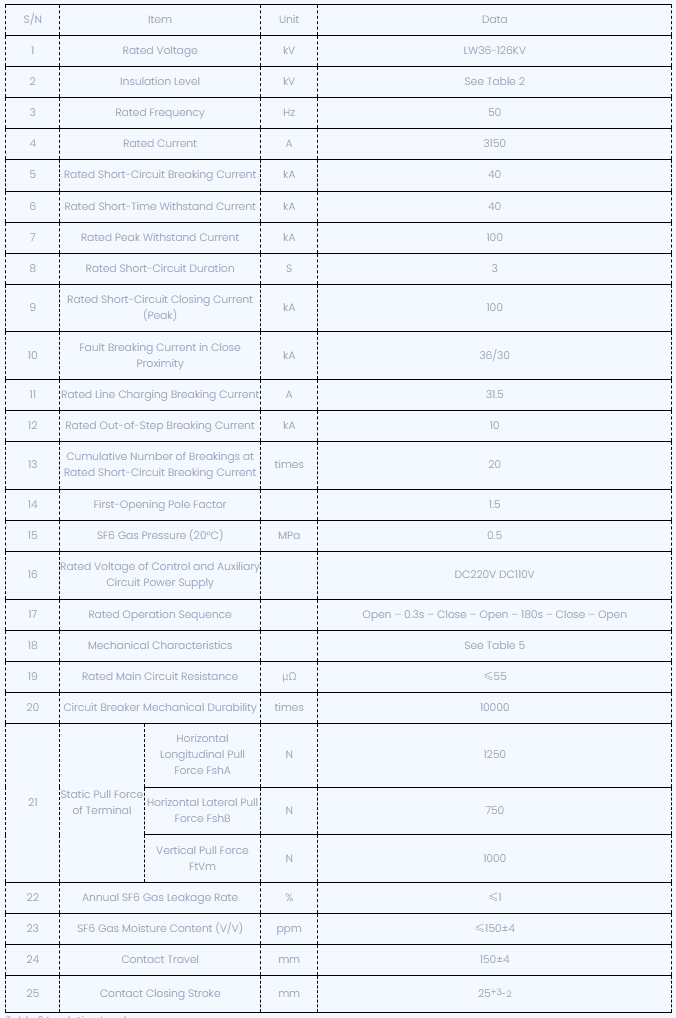

LW36-126 SF6-stroomonderbreker Technische parameters

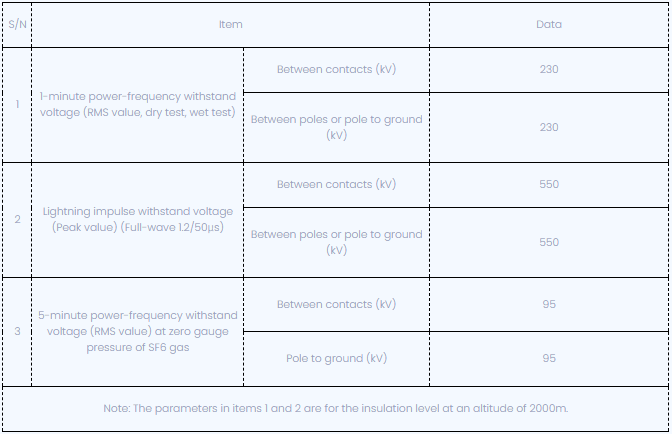

Tabel 2 isolatieniveau

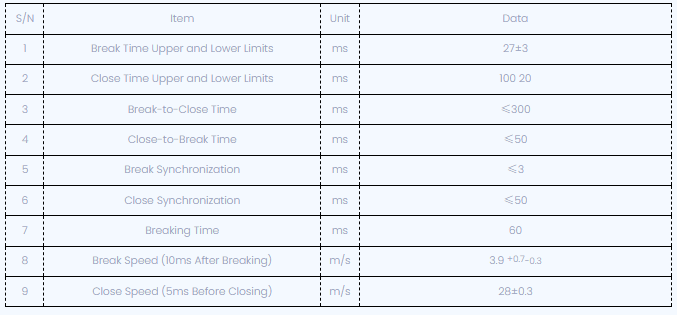

Tabel 3 Mechanische kenmerken

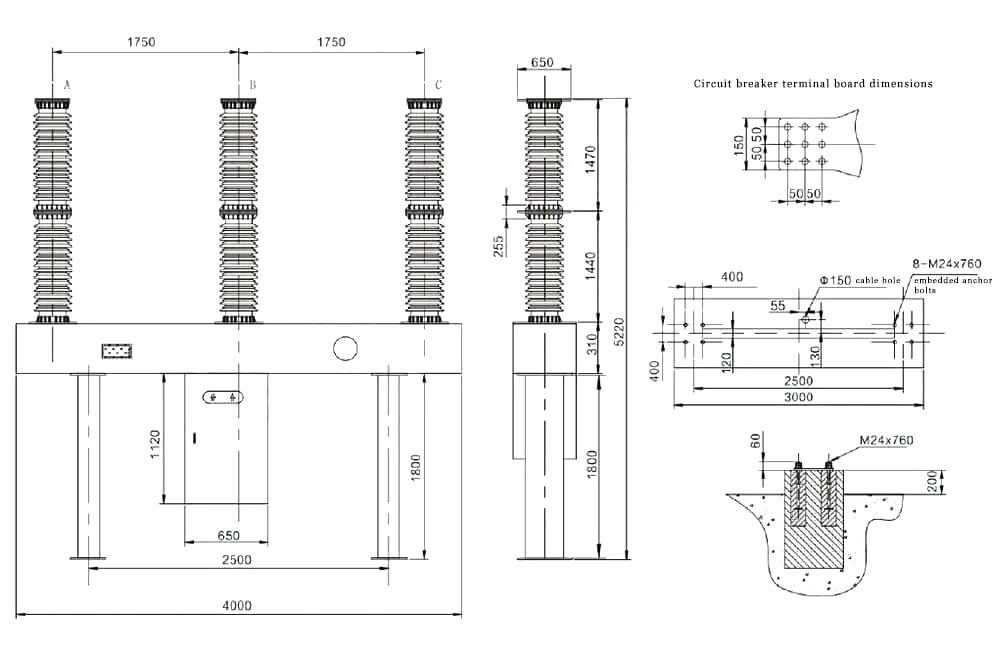

Technische tekening

LW36 SF6 STROOMBREER BESTELLING

Stroomonderbrekermodel en specificaties;

Nominale elektrische parameters (spanning, stroom, breekstroom, enz.)

Omgevingscondities voor gebruik (omgevingstemperatuur, hoogte, omgevingsvervuilingsniveau)

Nominale controlecircuit elektrische parameters (nominale spanning van energieopslagmotor, nominale spanning van openings- en sluitspoel);

Naam en hoeveelheid reserveonderdelen, speciale apparatuur en gereedschappen vereist (moeten afzonderlijk worden besteld);

Bedradingsrichting van de primaire bovenste terminal.

LW36 SF6 STROOMBREER BESTELLING

Stroomonderbrekermodel en specificaties;

Nominale elektrische parameters (spanning, stroom, breekstroom, enz.)

Omgevingscondities voor gebruik (omgevingstemperatuur, hoogte, omgevingsvervuilingsniveau)

Nominale controlecircuit elektrische parameters (nominale spanning van energieopslagmotor, nominale spanning van openings- en sluitspoel);

Naam en hoeveelheid reserveonderdelen, speciale apparatuur en gereedschappen vereist (moeten afzonderlijk worden besteld);

Bedradingsrichting van de primaire bovenste terminal.
