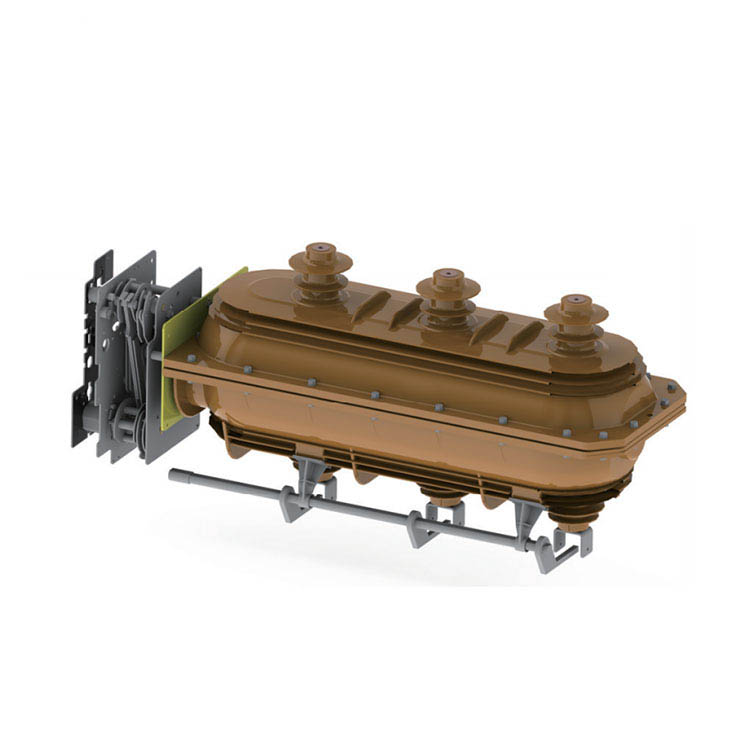

FLN36-24D indoor Hoogspanning SF6 Laadbreukschakelaar LBS

FLN36-24D indoor Hoogspanning SF6 Laadbreukschakelaar LBS

    Het kan worden onderverdeeld in twee typen: fln □ -24kV (K type werkingsmechanisme met één veer), FLRN □ -24KV (een type dubbel veerbedieningsmechanisme). Het laatste type kan worden uitgerust met de combinatie van een zekering, met controle- en beschermingsfunctie, die kan worden gebruikt voor voeding en onderstation als een beschermings- en bedieningsapparaat, met name geschikt voor ringhoofdeenheid, kabelverdelingskast en schakel onderstation.

Handmatig bedieningsmechanisme

K Type Spring Dual-Function bedieningsmechanisme:

Als een inlaatbesturingseenheid voor FLN □ -24KV is het werkingsprincipe van het werkmechanisme van het K-type voorjaarspers en afgifte.

Aardingsoperatie: aangedreven door de handgreep, de bovenste crankarm roteert en drukt de lente 2 om de energie op te slaan, wanneer de maximale energie bereikt, roteert de rangarm, de energieopslagveer begint energie vrij te maken en de bovenste trekker op te dringen, stelt de verbindingsbalk in staat om de krukarm aan te drijven, de krukarm roteert en drijft de bewegende contactor voor het uitharden van het geheugen.

Schakel de werking in: Gedreven door de handgreep, onderste krukarm 1 roteert, drukt veer 2 om de energie op te slaan, wanneer de energie die vrijkomt, het de trigger 8 aandrijft, maakt het verbindende balk in staat om de krukarm aan te drijven, de krukarm roteert en drijft de bewegende contactor- en laadbeenschakelaar aan.

Werkingsbewerking uitschakelen: Draai de hoofdas tegen de klok in door de handgreep, laat de energieopslagveer los en de load break -schakelaar wordt uitgeschakeld.

Een type veer dual-functie bedieningsmechanisme:

Als een uitlaatbesturingseenheid voor FLRN □ -24KV. Working Principle van een type mechanisme is hetzelfde als het K-type, bovendien heeft het een zekeringsstrijdertripfunctie. Voor een typemechanisme. Elektromagnetische reis is ook beschikbaar voor de vereiste van klanten.

Schakel de werking in: Gedreven door de handgreep, Lower Crank Arm 1 Roteert om de schakelaar op de veer 12 te drukken en schakel de veer 8 tegelijkertijd uit om voldoende energie te bieden die vereist is door uit te schakelen. Wanneer de onderste krukarm 1 wordt gespoeld met de pen en de trigger stuurt om te bewegen, laat het het onderste rollerwiel struikelen en laat de schakelaar op de veer- en laadbreukschakelaar los.

Werkingsbewerking uitschakelen: Druk op de knop Schakelaar uit of druk op de trippen 2 door de zekeringstaker, laat de veer en de laadschakelaar uit.

Aarde -werking: aardingsoperatie van een type mechanisme is hetzelfde als dat van het K -type.

Gemotoriseerd bedieningsmechanisme:

Motorbewerking kan worden toegevoegd aan beide soorten bedrijfsmechanismen, wat betekent dat het handmatig of gemotoriseerd kan worden bediend.

Bedrijfsspanning: DC48V AC/DC 110V 220V

Basisinformatie.

Technische parameters

Tekening

Toepasselijke voorwaarden

1. Ambient Temperatuur: max.+40ºC; Min.-35ºC.

2.Humiditeit: maximaal gemiddelde relatieve vochtigheid dagelijkse gemiddelde: ≤ 95%; Maandelijks gemiddelde. ≤90%.

3.Altitude: ≤ 2000m.

4.Seismische weerstand: 8 graden.

5. De omringende lucht moet vrij zijn van corrosief, brandbare gassen, waterdamp, enz., En mag niet worden onderworpen aan frequente en ernstige trillingen.

6. Annaal lekkage; ≤0,1%.

FAQ

Vraag: Bent u een handelsbedrijf of fabrikant?

A: We zijn fabriek met meer dan 20 jaar ervaring op dit gebied.

Vraag: Kan ik een monster krijgen voor de bulkorder?

A: Ja, we verwelkomen voorbeeldorders om de kwaliteit te testen en te controleren. Gemengde monsters zijn

aanvaardbaar.

Vraag: Kunnen we onze logo/ bedrijfsnaam op producten afdrukken?

A: Ja, natuurlijk accepteren we OEM en hebben u dan nodig om merkautorisatie aan ons te bieden

Vraag: Accepteert u productaanpassing?

A: Ja, natuurlijk, geef specifieke tekeningen of parameters, we zullen u na de evaluatie citeren

Vraag: Hoe lang is uw levertijd?

A: Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen. Als de goederen niet op voorraad zijn, is dit volgens de hoeveelheid

Vraag: Hoe oplossen kwaliteitsproblemen na de verkoop?

A: Maak foto's van de kwaliteitsproblemen en stuur ze naar ons voor onze controle en bevestiging, we zullen binnen 3 dagen een bevredigende oplossing voor u maken.

Vraag: Wat zijn uw betalingsvoorwaarden?

A: 30% T/T vooraf, evenwicht vóór verzending.
