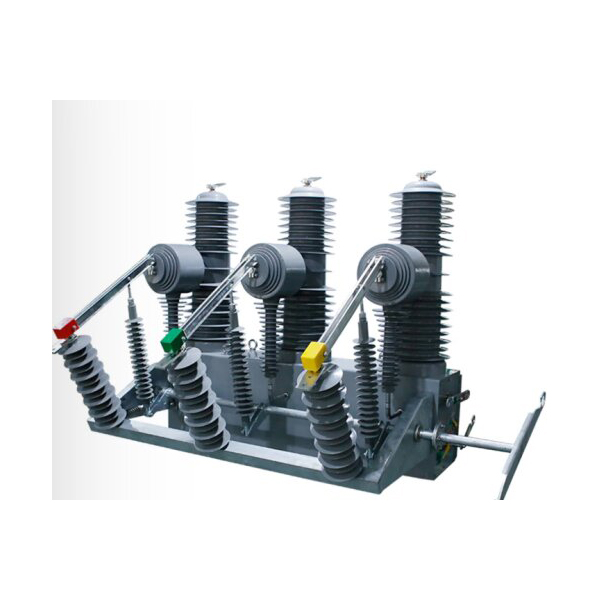

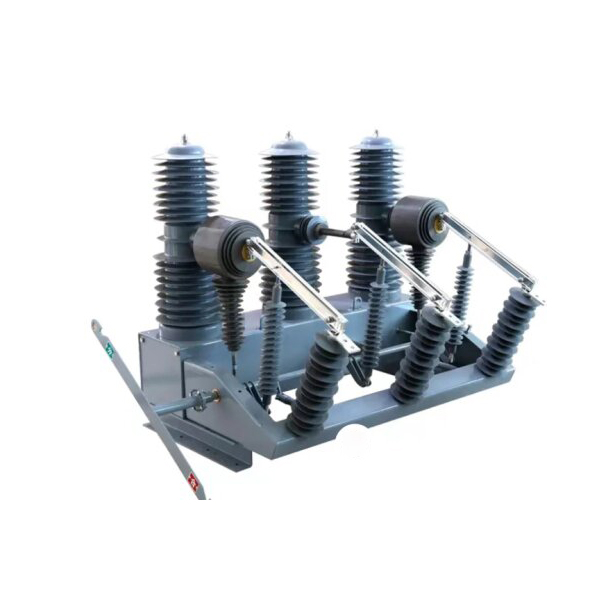

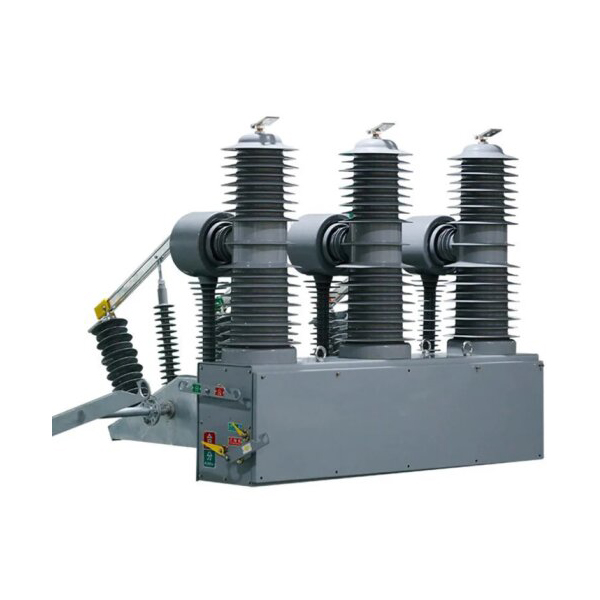

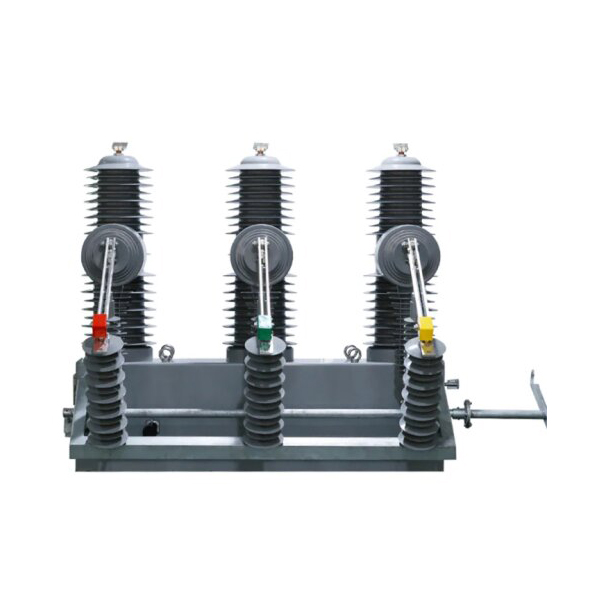

ZW32-40.5KV Buitenpaal gemonteerde vacuümstroomonderbreker 35kV Auto Recloser

ZW32-40.5KV Buitenpaal gemonteerde vacuümstroomonderbreker 35kV Auto Recloser

ZW32-40.5-serie Outdoor hoogspanningsvacuümstroomonderbrekers worden gebruikt in driefasige stroomsystemen met AC 50Hz en nominale spanning van 35 kV, als een middel om laadstroom, overbelastingsstroom en kortsluitstroom te combineren en te combineren. De stroomonderbreker kan worden uitgerust met de reclatie-controller om de huidige kenmerken te identificeren en meerdere automatische herschikkende, zelfverzekerd PT te bereiken als een stroombron om een ​​intelligente stroomonderbreker te worden met spanning en stroomsignaaluitgang en kan worden geregeld; door de elektronische PT om stroom te leveren en kan de overstroomvertraging, inrushstroomvertraging, kortsluiting met kortstondige drie-fasen composietbescherming, kortstondige drie-fasen voltooien.

ZW32-40.5 Outdoor hoogspanningsvacuümstroomonderbreker bestaat voornamelijk uit geïntegreerde afgesloten pool, huidige transformator, OperationG-mechanisme en dooslichaam. Dit type stroomonderbreker is geminiaturiseerd en de schaal is gemaakt van hoogwaardige stalen doos. Roepstroom kan worden geselecteerd op basis van de behoeften van gebruikers. ZW32-40.5 Outdoor Hoogspanningsvacuümstroomonderbreker en matching intelligente besturingscombinatie. Op de weg van Switch kan lokaal worden gerealiseerd, en het kan ook worden bediend door afstandsbediening via communicatie-interface. Andere informatie van de stroomonderbreker kan ook worden verzonden naar het besturingscentrum en het communicatiekanaal kan kabel, optische vezel.

Functies

(1) ZW32-40.5-serie producten in het algemeen voor het pilaartype, driefasige gemeenschappelijke gemonteerd op een mechanisme, het dynamische uiteinde van de interruptieruimte door de buigarm, geïsoleerde tie-staven voor de uitgangsas van het verbonden mechanisme. Het mechanisme en de verbindingsstang verbonden met de stroomonderbreker bevinden zich in een waterdichte doos. Het transmissiemechanisme van de stroomonderbreker bestaat uit een verbindingsstaaf en een krukarm, en het dynamische uiteinde van de interrupterkamer is verbonden met de uitgangsas van het bedrijfsmechanisme door een krukarm, een geïsoleerde tie -stang, een verbindingsstaaf en een werkmechanisme. De rotatie van de uitgangsas wordt aangedreven om het dynamische contact van de boogd blokvormige kamer te realiseren om de splitsings- en afsluitende actie uit te voeren.

(2) producten van ZW32-40.5-serie zijn uitgerust met de huidige transformator, elke fase kan vier wikkelingen innemen, waarvan er twee worden gebruikt voor meting, twee voor bescherming. Volgens de behoefte van de klant kan 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 huidige transformator worden geïnstalleerd.

(3) Schakelaars loskoppelen kunnen worden toegevoegd aan de zijkant van de stroomonderbreker om een ​​outdoor hoogspanningsvacuümstroomonderbreker en een buitenspanning met een hoogspanningsschakelaarcombinatie van de schakelaar met hoge spanning te vormen, die de zichtbare ontkoppelingsbreuken verhoogt en een betrouwbare gemengingsbewerking heeft.

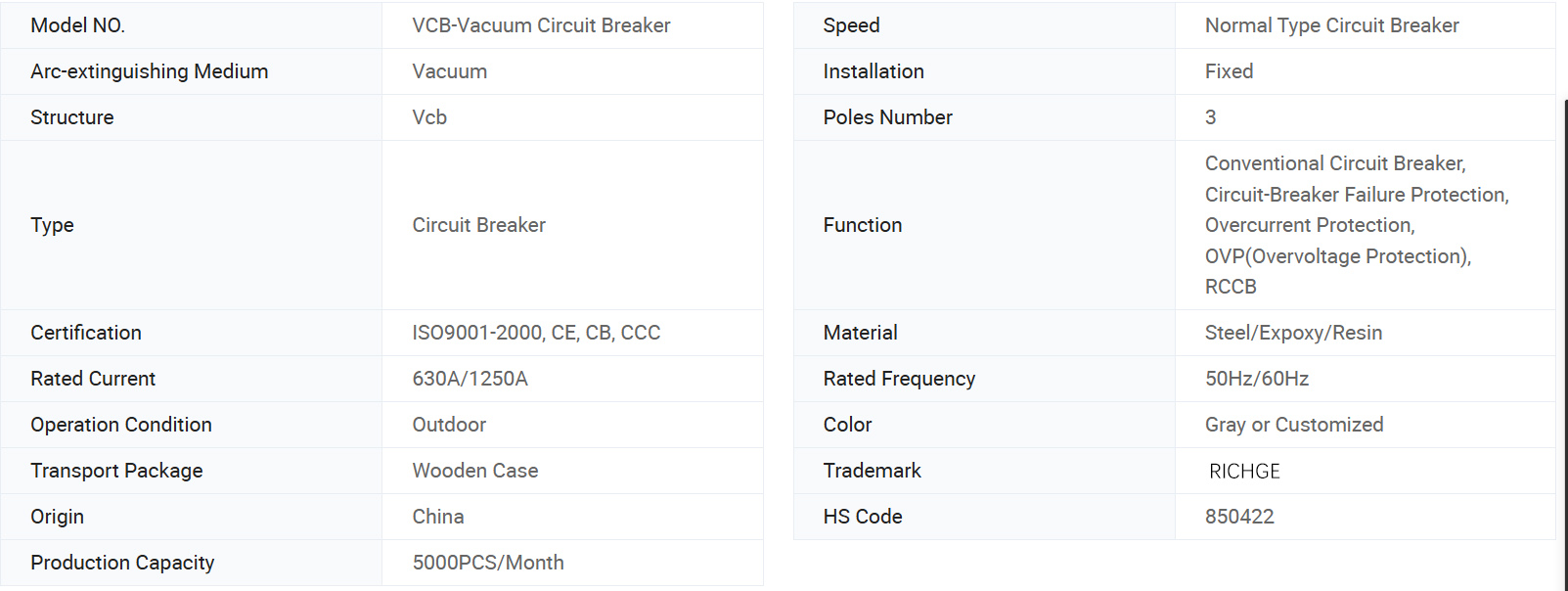

Basisinformatie.

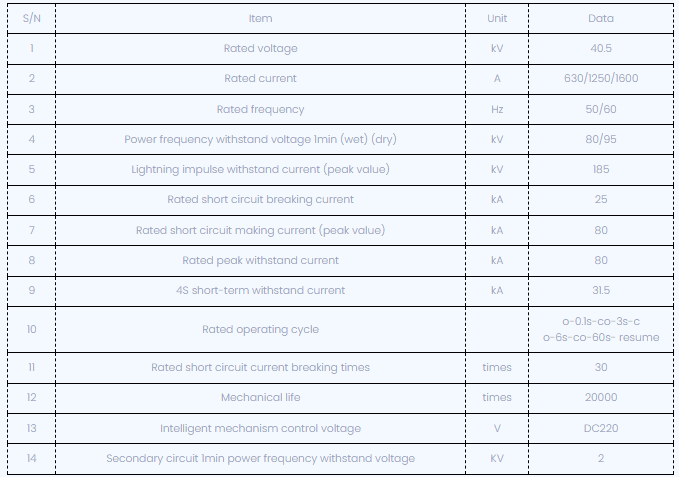

Technische parameter

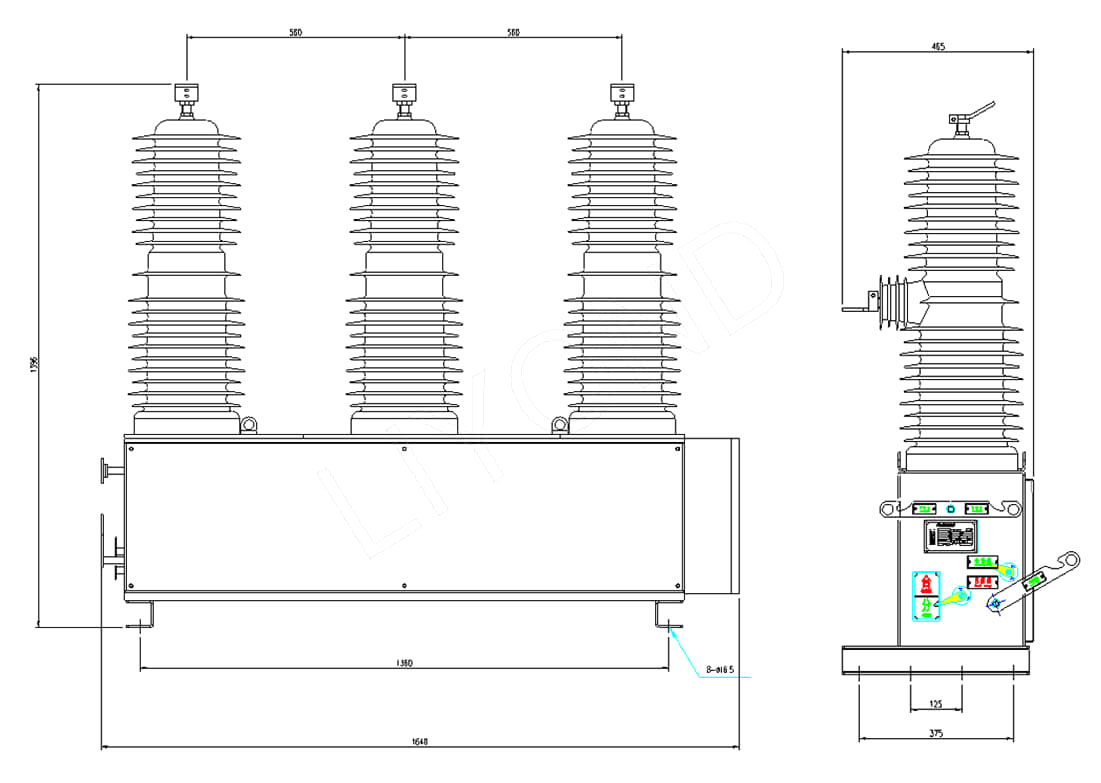

Dimensionale tekening:

ZW32-40.5DIMENSIONS REFERENTIE

Geef bij het bestellen het producttype, de naam, de hoeveelheid, de nominale stroom, de beoordeelde kortsluitingsstroom, de huidige verhouding van de stroomtransformator, bedieningsmodus en bedieningsspanning, enz. Op, enz.

Werkomstandigheden

1. Ambiënt luchttemperatuur: -30 ℃ ~+60 ℃;

2. Hoogte: niet meer dan 2.000 meter;

3. Windsnelheid is niet groter dan 34 m/s;

¨ trillingen of grondbewegingen van buiten de schakelapparatuur en besturingsapparatuur zijn te verwaarlozen;

4. Vervuilingsniveau: niveau IV;

5. Opslagtemperatuur -40 ℃ ~+85 ℃.

FAQ

V1: Bent u een fabrikant of een handelaar?

A1: Wij zijn een toonaangevende professionele fabrikant.

V2: Hoe lang is uw aflevercyclus?

A2: Het hangt af van uw productvereisten en hoeveelheid. Over het algemeen zijn 5 tot 10 werkdagen vereist voor levering

V3: Wat is uw after-sales-service?

A3: We kunnen de vragen van gebruikers 24 uur per dag beantwoorden en bieden onmiddellijk uitgebreide technische ondersteuning voor al onze producten.

V4: Hoe lost u kwaliteitsproblemen op?

A4: Geef gedetailleerde foto's van de kwaliteitsproblemen. Onze technische en kwaliteitsinspectie -afdelingen zullen ze analyseren. We zullen binnen 2 dagen een bevredigende oplossing geven.

V5: Accepteert u aangepaste services?

A5: We bieden OEM/ODM -services en kunnen uw logo op de producten afdrukken. Ons professionele technische en citaatteam kan bevredigende projecten bieden volgens uw tekeningen en parameters.
