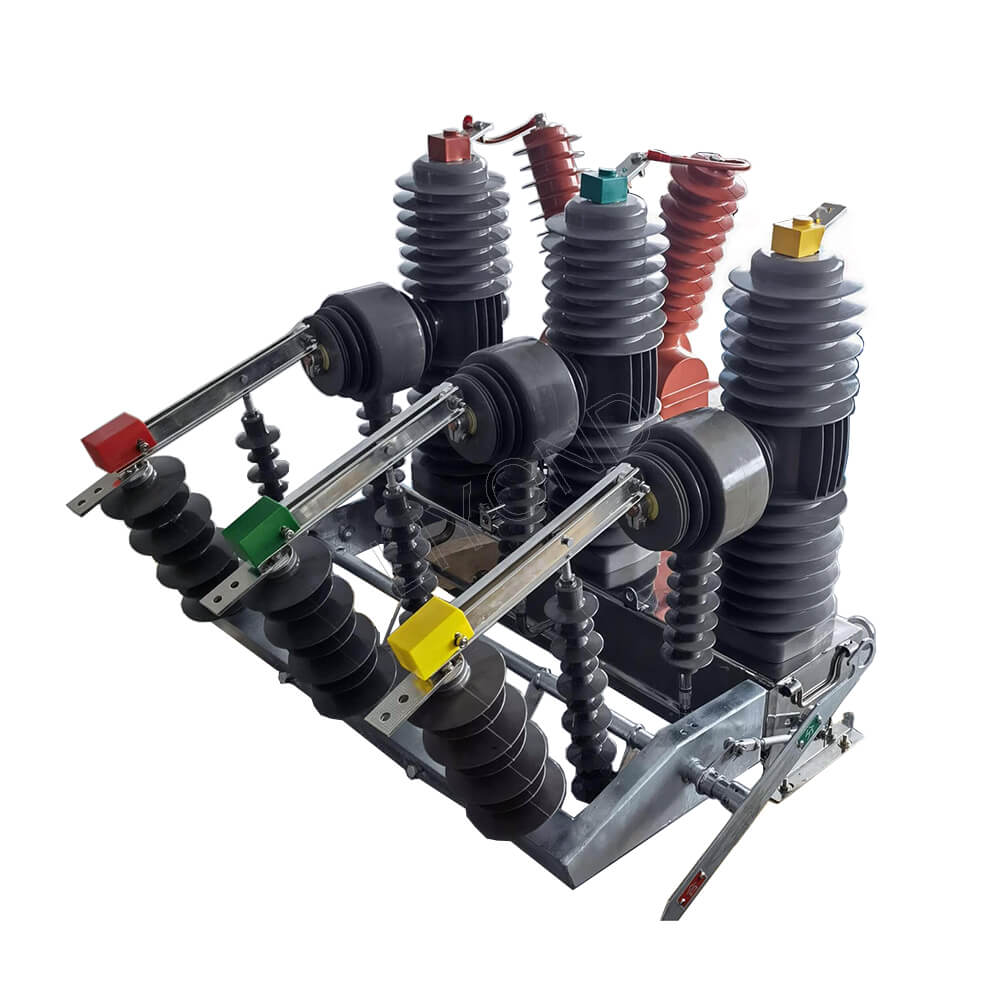

ZW32-24-serie Outdoor High Voltage Vacuum Breaker wordt gebruikt in AC 50Hz, nominale spanning 24KV driefasig vermogenssysteem voor het sluiten/breken van de laadstroom, overstroom- en kortsluitstroom. De breker kan uitrusten met Reclosing Controller om de huidige kenmerken van de identiteit te breken en meerdere automatische terugbepalende of foutisolatie te bereiken. Zelfvoorziende PT als een stroombron, het wordt een slimme stroomonderbreker die in staat is om een signa-uitgang van spanning en stroom te besturen. De elektronische PT biedt voeding en kan een drie-fasen composietbescherming van overstroomvertraging in de stroomvertraging en kortsluiting en snelle break voltooien.
Het kan worden uitgerust met een veerbedieningsmechanisme, met basisfuncties zoals het breken en sluiten van de laadstroom, overbelastingsstroom en kortsluitstroom. Het is het basistype ZW32-24-serie. De stroomonderbreker en de isolerende schakelaar kunnen worden gecombineerd om een "gecombineerde stroomonderbreker" te vormen (hierna aangeduid als "gecombineerde stroomonderbreker") met een duidelijke breuk. Op de isolerende schakelaar kan de gebruiker ervoor kiezen om de siliconenrubber isolerende mantel te gebruiken, die de kenmerken van regen, sneeuw, zand en anti-vervuiling en corrosie heeft, en kan het de bevriezing en oxidatie van de isolatieschakelaar effectief vermijden.
De stroomonderbreker kan worden evuiped met een bliksemafscheider en de bliksemafscheider kan worden geïnstalleerd aan elke kant van de inkomende en uitgaande lijnen volgens de vereisten van de gebruikers;
De stroomonderbreker kan worden uitgerust met een ingewikkelde stroomcontroller, die de functie heeft van ontsnappende stroom en overstroom breken: de stroomonderbreker kan worden uitgerust met 2 tot 3 meten of meten van transformatoren.
De Recloser -controller kan worden geconfigureerd als een intelligente stroomonderbreker van Recloser. Het basistype en de reclatie-controller zijn geschikt voor de gelegenheid van gemakkelijk toegankelijke voeding. Het PT -type en de toevalcontroller zijn geschikt voor de gelegenheid van geen voeding. De intelligente stroomonderbreker is geschikt voor de voeding van het stralingstype en het stroomaanvoersysteem van het ringnetwerk om het systeem te helpen tijdelijke fouten te elimineren en de voeding automatisch te herstellen, en ook isoleren fouten om distributienetwerkautomatisering te bereiken
ZW32-24 Outdoor AC Hoogspanningsvacuümstroomonderbreker (hierna aangeduid als stroomonderbreker) heeft een beoordeeld spanning van 24KV, 50Hz driefasige AC-apparatuur voor vermogensverdeling. Het wordt voornamelijk gebruikt om de laadstroom, de overbelastingsstroom en de kortsluitstroom in het voedingssysteem te openen en te sluiten. Overbelastingsstroom en kortsluitstroom. Geschikt voor onderstations en industriële en mijnbouwbedrijven in het distributiesysteem voor bescherming en controledoeleinden, meer is het geschikt voor het landelijke raster en de plaats van frequente werking.
1. De schaal is gemaakt van hoogwaardige roestvrijstalen of gewone stalen plaat, die wordt gespoten met UV-resistente vernis na behandelingsproces van dacromet-antirust. Het product heeft uitstekende anti -wrijving, anti -zoutmist en andere anti -milieu -eigenschappen.
2. APG vaste geïsoleerde pool is ingekapseld met siliconenrubber (als isolatie en buffer), met klein volume, uitstekende anti -condensatieprestaties, lange werkleven en betrouwbare prestaties.
3. Het bedrijfsmechanisme is een veerbedieningsmechanisme, dat handmatig of elektrisch kan zijn. Indien nodig kan een externe bedieningsapparaat en een apparaat om te voorkomen dat het sluiten van de ingevingstroom wordt toegevoegd. Het vereiste vermogen van externe voeding is niet meer dan 70 W, wat gemakkelijk is uitgerust met back -upvoeding. Het bufferapparaat met uniek ontwerp heeft uitstekende prestaties, kleine rebound en lage ruis.
4. De boogd blikkende kamer hanteert speciale roestvrijstalen brugtechnologie zonder elektropatisering, met een hoge laskwaliteit, stabiliteit en betrouwbaarheid en lage luchtlekkage. Speciale keramische metallisatieformule en geavanceerd keramisch metallisatieproces worden in het productieproces gebruikt om de luchtdichtheid van het product te waarborgen en de treksterkte is 130 mpa complete primaire afdichting.
5. De huidige transformator is gemaakt van hoogwaardig magnetisch geleidend materiaal en samengestelde isolatie van epoxyhars en siliconenrubber. Het heeft de voordelen van grote capaciteit, hoge dynamische thermische stabiliteit, hoog precisieniveau, onderhoudsvrije en hoge betrouwbaarheid.
1. De stroomonderbreker neemt een driefasige pijlerstructuur aan, die de kenmerken heeft van het breken van prestaties, stabiliteit en betrouwbaarheid, geen gevaar van verbranding en explosie, onderhoudsvrij, klein formaat, lichtgewicht en lange levensduur.
2. De stroomonderbreker neemt een volledig ingesloten structuur aan met goede afdichtingsprestaties, die helpt bij het verbeteren van vochtbestendige en anti-condensatieprestaties, en is vooral geschikt voor gebruik in ernstige kou of vochtige gebieden.
3. Driefasige pilaren en stroomtransformatoren worden geïsoleerd door geïmporteerde outdoor epoxyhars vaste stoffen, die de kenmerken hebben van hoge en lage temperatuurweerstand, ultraviolette weerstand en verouderingsweerstand.
4. Het bedrijfsmechanisme hanteert een geminiaturiseerd pop-up operationeel mechanisme, dat een laag energieverbruik heeft voor opening en afsluiting; De transmissie van het mechanisme neemt de directe transmissiemodus aan, met minder openings- en slotonderdelen en hoge betrouwbaarheid. Het bedieningsmechanisme bevindt zich in een doos met verzegelde mechanisme, die het probleem van mechanisme corrosie oplost en de betrouwbaarheid van het mechanisme verbetert.
5. De openings- en slotbewerkingen van de stroomonderbreker kunnen handmatig of elektrisch of op afstand worden bediend. Het kan worden gekoppeld aan de controller om stroomverdelingsautomatisering te realiseren en kan ook worden gecombineerd met de Recloser -controller om een recloser te vormen.
6. De stroomonderbreker kan worden uitgerust met tweefasige of driefasige CT voor automatische overstroombeveiliging en intelligente controle voor informatieanalyse. .
7. De stroomonderbreker kan worden uitgerust met isolerende schakelaar en driefasige koppeling. Er is een overduidelijke zichtbare breuk wanneer de isolerende schakelaar zich in de uit-toestand bevindt en een anti-mistake-vergrendeling heeft met de stroomonderbrekerlichaam. Het kan worden verbonden met een overspanningsafreiziger na isolator voor eenvoudig en veilig onderhoud.
 |

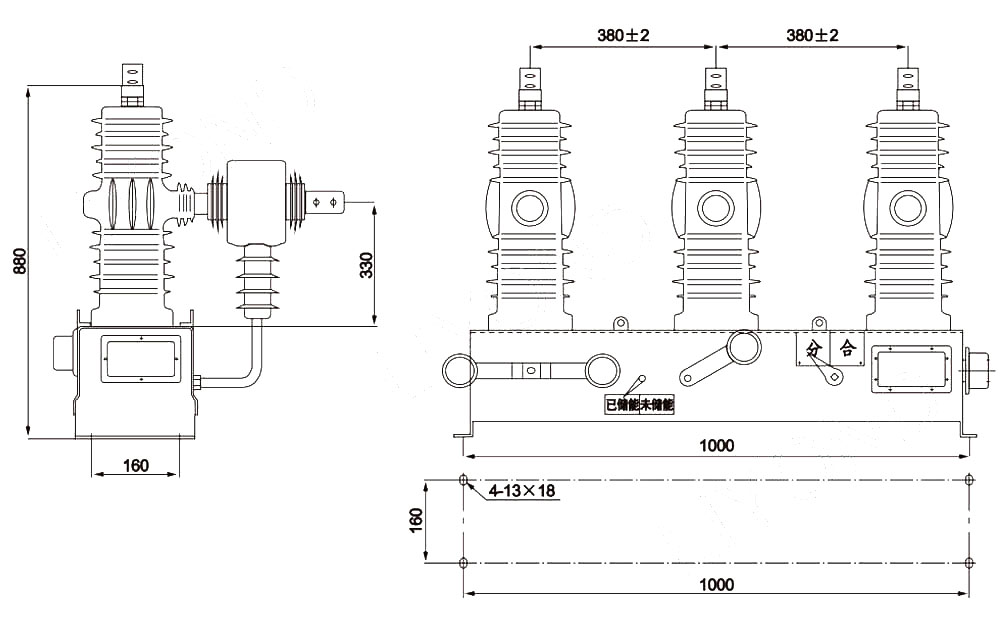

ZW32-24 Dimensies Referentie
Geef bij het bestellen het producttype, de naam, de hoeveelheid, de nominale stroom, de beoordeelde kortsluitingsstroom, de huidige verhouding van de stroomtransformator, bedieningsmodus en bedieningsspanning, enz. Op, enz.
1. Hoogte 1000m;
2. De omgevingsluchttemperatuur is 45 ° C ~+65 ° C; Het dagelijkse temperatuurverschil is 25 ° C;
3. De windsnelheid is niet groter dan 35 m/s;
4. De aardbevingsintensiteit is niet groter dan 8 graden;
5. Vervuilingsniveau: niveau IV;
6. Installatieplaats: geen ontvlambare, droge explosie, chemische corrosieplaats.
V1: Bent u een fabrikant of een handelaar?
A1: Wij zijn een toonaangevende professionele fabrikant.
V2: Hoe lang is uw aflevercyclus?
A2: Het hangt af van uw productvereisten en hoeveelheid. Over het algemeen zijn 5 tot 10 werkdagen vereist voor levering
V3: Wat is uw after-sales-service?
A3: We kunnen de vragen van gebruikers 24 uur per dag beantwoorden en bieden onmiddellijk uitgebreide technische ondersteuning voor al onze producten.
V4: Hoe lost u kwaliteitsproblemen op?
A4: Geef gedetailleerde foto's van de kwaliteitsproblemen. Onze technische en kwaliteitsinspectie -afdelingen zullen ze analyseren. We zullen binnen 2 dagen een bevredigende oplossing geven.
V5: Accepteert u aangepaste services?
A5: We bieden OEM/ODM -services en kunnen uw logo op de producten afdrukken. Ons professionele technische en citaatteam kan bevredigende projecten bieden volgens uw tekeningen en parameters.
