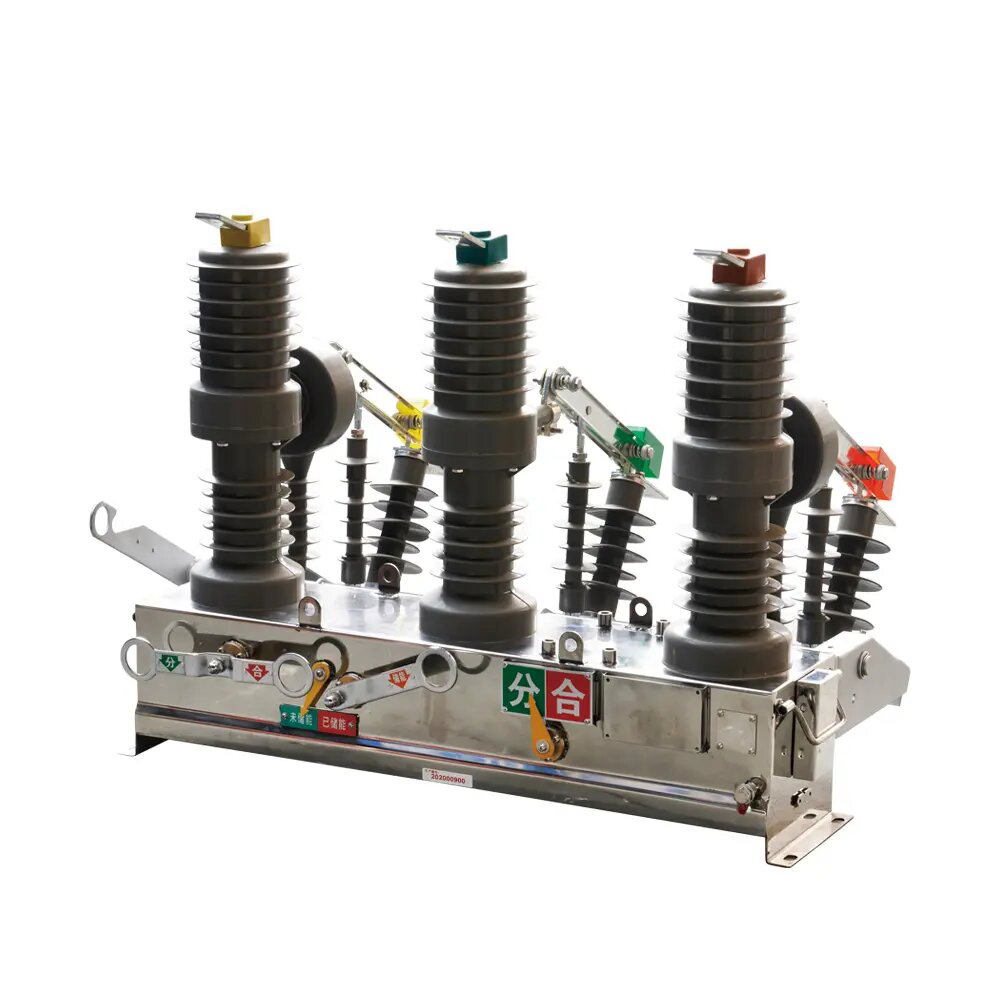

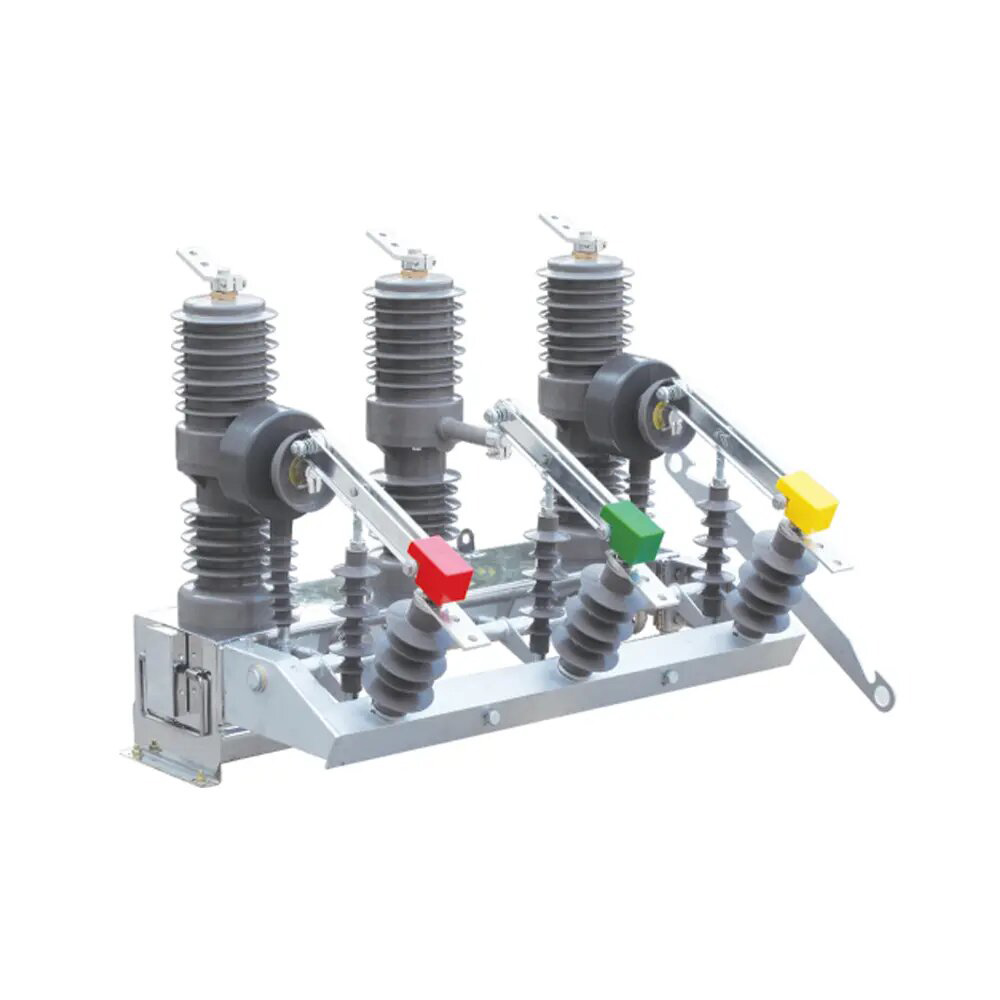

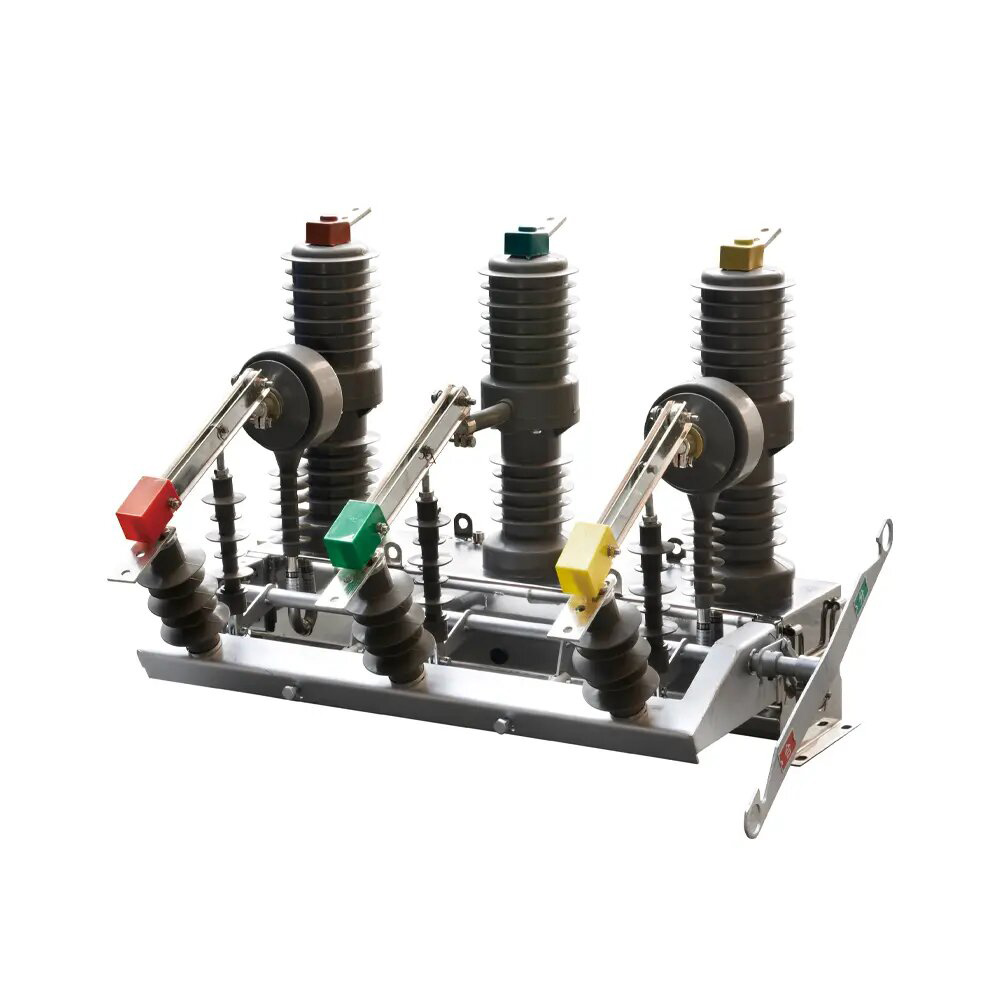

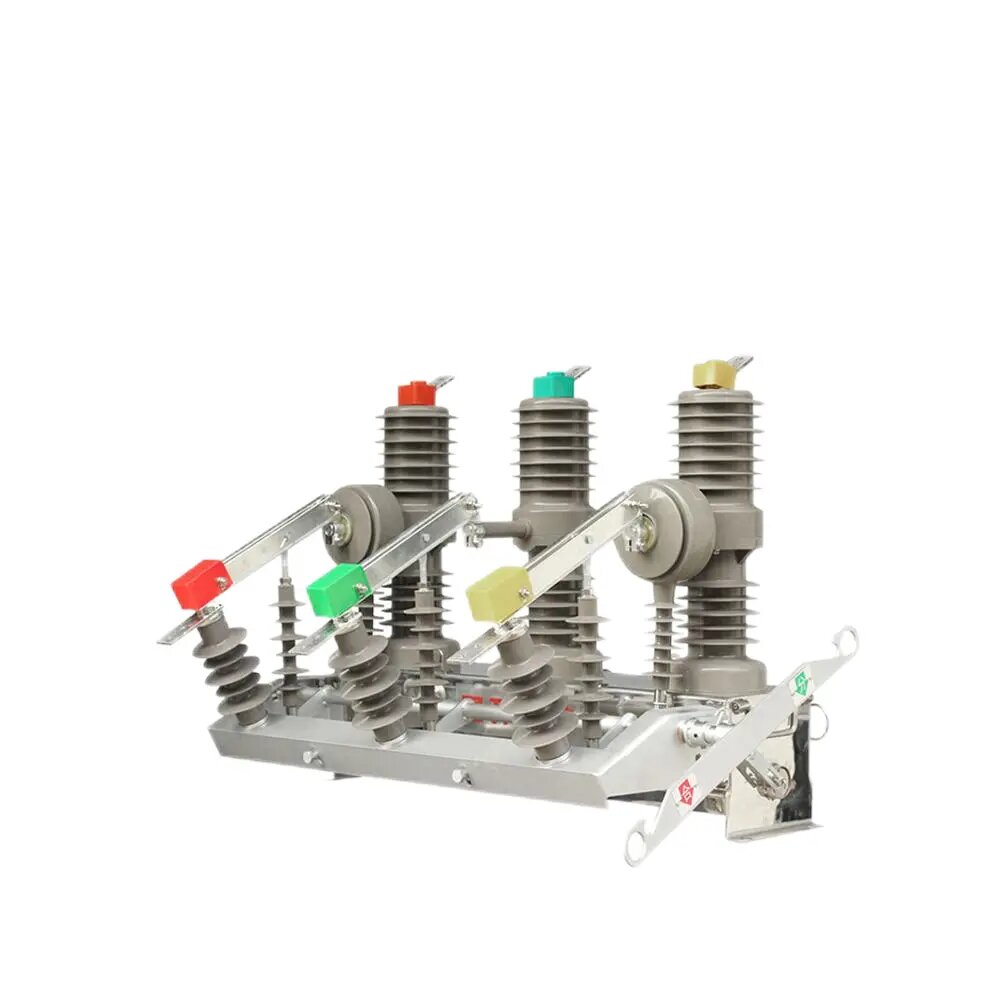

ZW32-12 Outdoor vacuümstroomonderbreker met Auto Recloser van de controller

ZW32-12 Outdoor vacuümstroomonderbreker met Auto Recloser van de controller

ZW32-12 Outdoor vacuümstroomonderbreker (hierna aangeduid als stroomonderbreker) is een outdoor vermogensverdelingsapparatuur met nominale spanning van 12KV en driefasige AC 50Hz. Het wordt voornamelijk gebruikt om de laadstroom, overbelastingsstroom en kortsluitstroom in het stroomsysteem te breken en te sluiten. Het is geschikt voor bescherming en controle in onderstations en industriële en mijnbouwbedrijven, en plaatsen waar plattelandsnetten regelmatig werken.

ZW32-12-serie Outdoor AC Hoogspanningsvacuümstroomonderbrekers voldoen aan GB 1984 "AC hoogspanningsstroomonderbrekers" en de International Electrotechnical Commission IEC 60056 "Hoge spanning AC-stroomonderbrekers" en andere normen.

De stroomonderbreker heeft de kenmerken van klein formaat, lichtgewicht, anti-condensatie en onderhoudsvrij en kan zich aanpassen aan barre weersomstandigheden en vuile omgevingen.

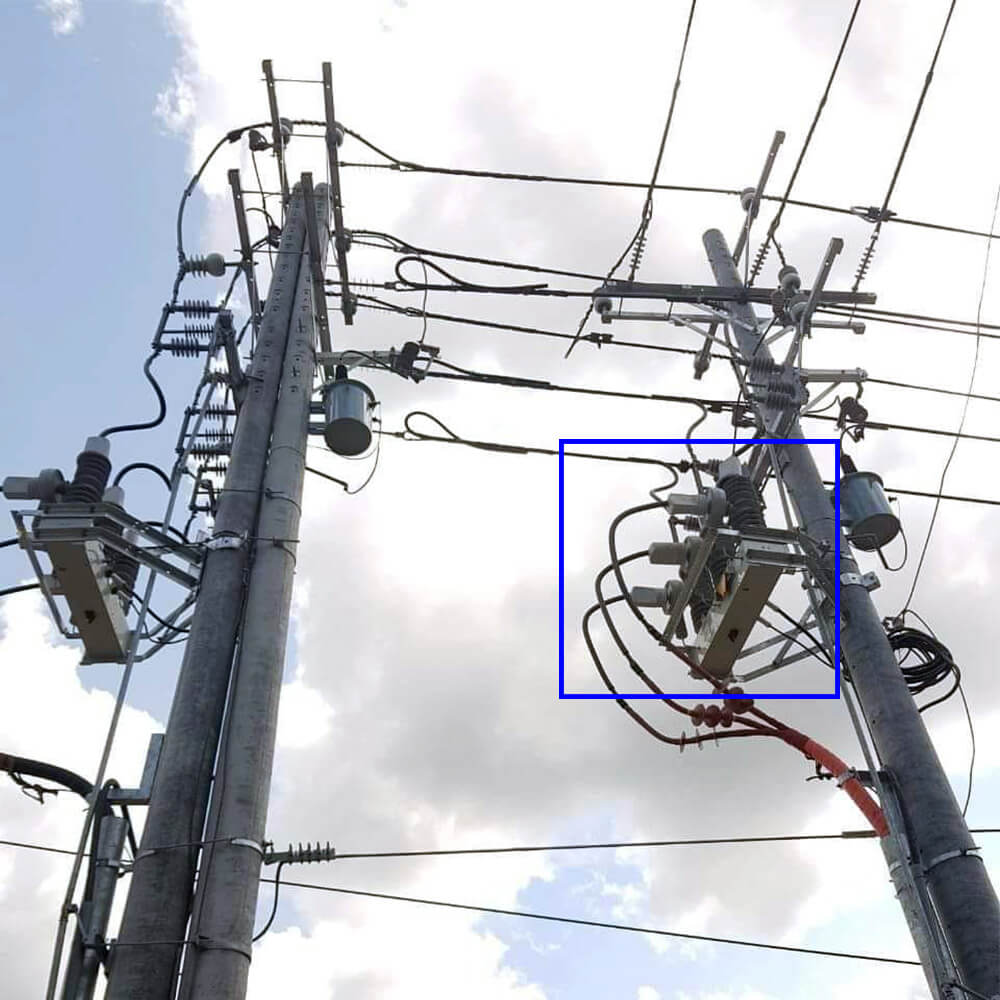

ZW32-12 Outdoor MV vacuümstroomonderbreker is de buitenverdelingsapparatuur met nominale spanning 12KV, driefasige AC 50Hz. Het wordt gebruikt in het distributiesysteem van de substation en industriële en mijnbouwbedrijven voor het beschermen en beheersen van het gebruik. Het wordt ook gebruikt in plattelandsnet op het platteland met frequente werking voor het breken en sluiten van de laadstroom en over de laadstroom en kortsluitstroom van het stroomsysteem.

De out isolatie van de vacuümonderbreker hanteert siliconen rubberen behuizing, met een langere levensduur, hogere betrouwbaarheid, goede weerstand, handig voor transport, goede beoordeling. Het bedrijfsmechanisme neemt miniaturisatie aan, een hoog betrouwbaar mechanisme voor de veeroperatie, heeft de voordelen van eenvoudige structuur, mechanische levensduur tot 10000 keer.

Deze stroomonderbreker en controller kunnen een complete set vormen als Recloser, realiseren afstandsbediening, telemetrie, communicatie op afstand, externe aanpassing Vier externe functie. Product Functies: geen verbranding en explosie, onderhoudsvrij, onderhoudsvrij, klein formaat, lichtgewicht (minder dan 100 kg), lange servicevenstraat (miljoen), veiligheid en betrouwbaarheid, eenvoudige werking, eenvoudige onderhoud en installatie. Kan worden uitgerust met Power Electronics PT voor korte afstandsafstandsregeling kan worden uitgerust met dubbele voeding

Schakelapparaat en intelligentautomatisch recloser prepetyMetering automatiseringssysteem.

Standaard: IEC 62271-100

Functies

1. De stroomonderbreker neemt een driefasige stutstructuur aan, die de kenmerken heeft van het breken van prestaties, geen verbranding en explosie, onderhoudsvrij, klein formaat, lichtgewicht en lange levensduur.

2. De stroomonderbreker neemt een volledig ingesloten structuur aan met een goede afdichtingsprestaties, wat helpt de prestaties van vochtbestendige en anti-condensatie te verbeteren, en is vooral geschikt voor gebruik in koude of vochtige gebieden.

3. driefasige pilaren en huidige transformatoren gebruiken geïmporteerde buiten epoxyhars vaste isolatie of gebruik binnenlandse epoxyhars die siliconen rubberen vaste isolatie uitbesteden; Het heeft de kenmerken van hoge en lage temperatuurweerstand, ultraviolette weerstand en verouderingsweerstand.

4. Het bedrijfsmechanisme hanteert een geminiaturiseerd veerbedieningsmechanisme, de kracht van de energieopslagmotor is klein en het energieverbruik van openen en sluiten is laag; De transmissie van het mechanisme neemt de directe transmissiemodus aan, het aantal onderdelen is klein en de betrouwbaarheid is hoog. Het bedrijfsmechanisme wordt geplaatst in een doos met verzegelde mechanisme, die het probleem van corrosie van het bedrijfsmechanisme oplost en de betrouwbaarheid van het mechanisme verbetert.

5. De openings- en slotbewerking van de stroomonderbreker kan handmatig of elektrisch worden bediend en door afstandsbediening. Het kan worden gekoppeld aan intelligente controller om stroomverdelingsautomatisering te realiseren en kan ook worden gecombineerd met Recloser om automatische recloser en sectionalizer te vormen.

6. De stroomonderbreker kan worden uitgerust met tweefasige of driefasige stroomtransformatoren voor overstroom- of kortsluitbeveiliging en kan ook huidige acquisitiesignalen bieden aan de intelligente controller; Huidige transformatoren voor meting kunnen worden toegevoegd volgens gebruikersvereisten.

7. De stroomonderbreker kan worden uitgerust met een driefasige koppelingsschakelaar en er is een zichtbare breuk wanneer de isolerende schakelaar open is en deze is uitgerust met een anti-mistake-vergrendelingsapparaat met de stroomonderbreker. Wanneer de stroomonderbreker zich in de afsluitingspositie bevindt, kan de isolatieschakelaar niet worden geopend of gesloten; De stroomonderbreker kan alleen worden bediend wanneer het isolatiemes volledig gesloten of volledig is geopend. Pijlersresteerders kunnen met elkaar worden verbonden voor eenvoudig onderhoud.

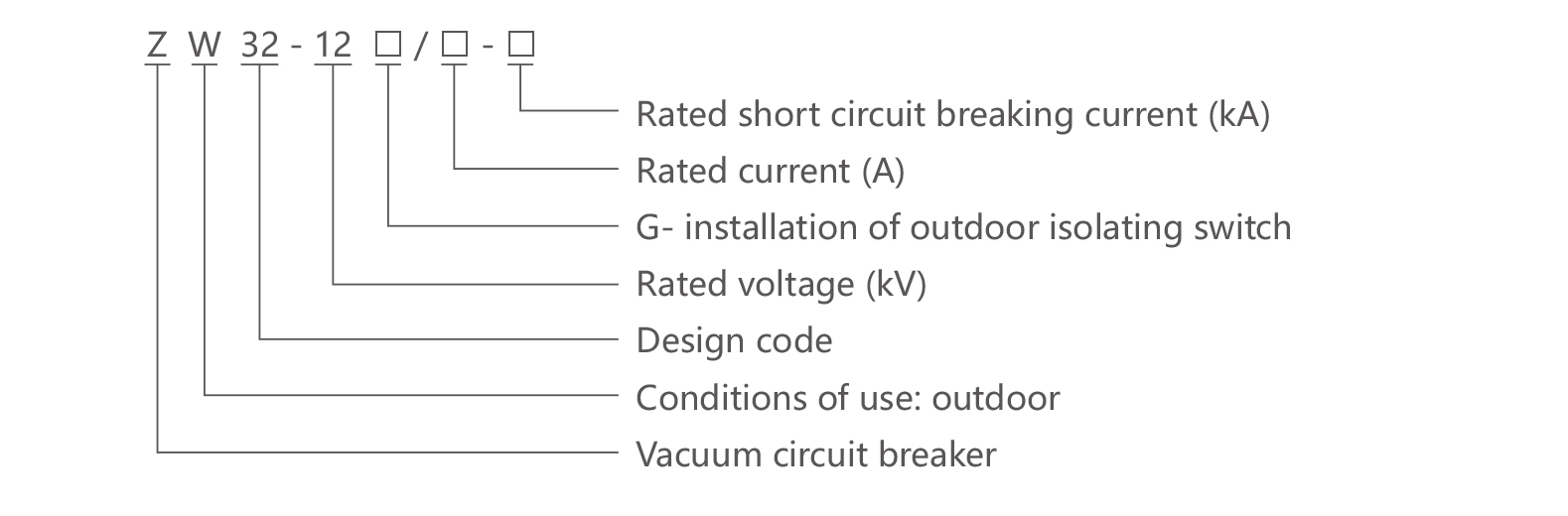

Selectie

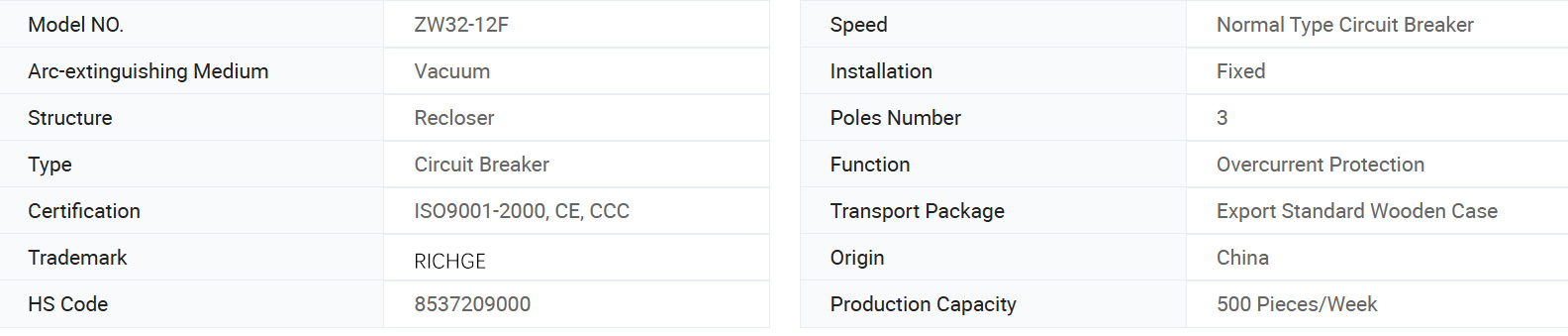

Basisinformatie.

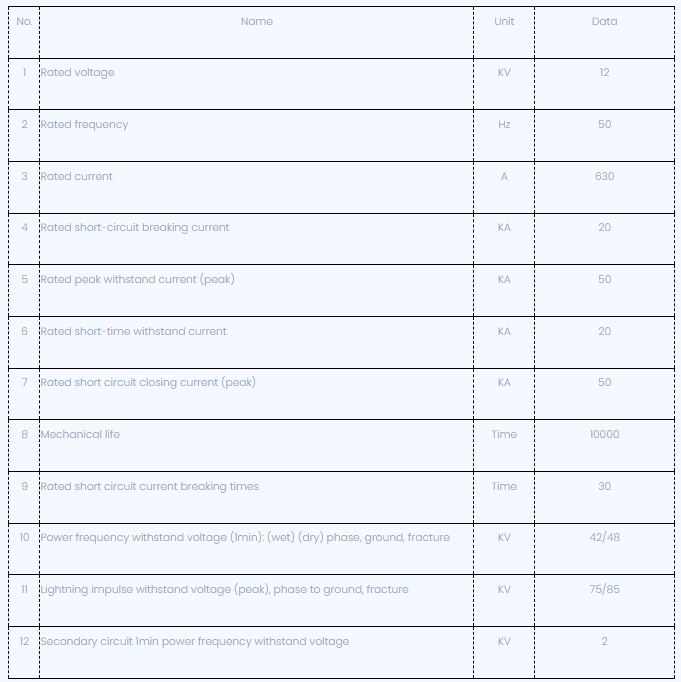

Technische parameter

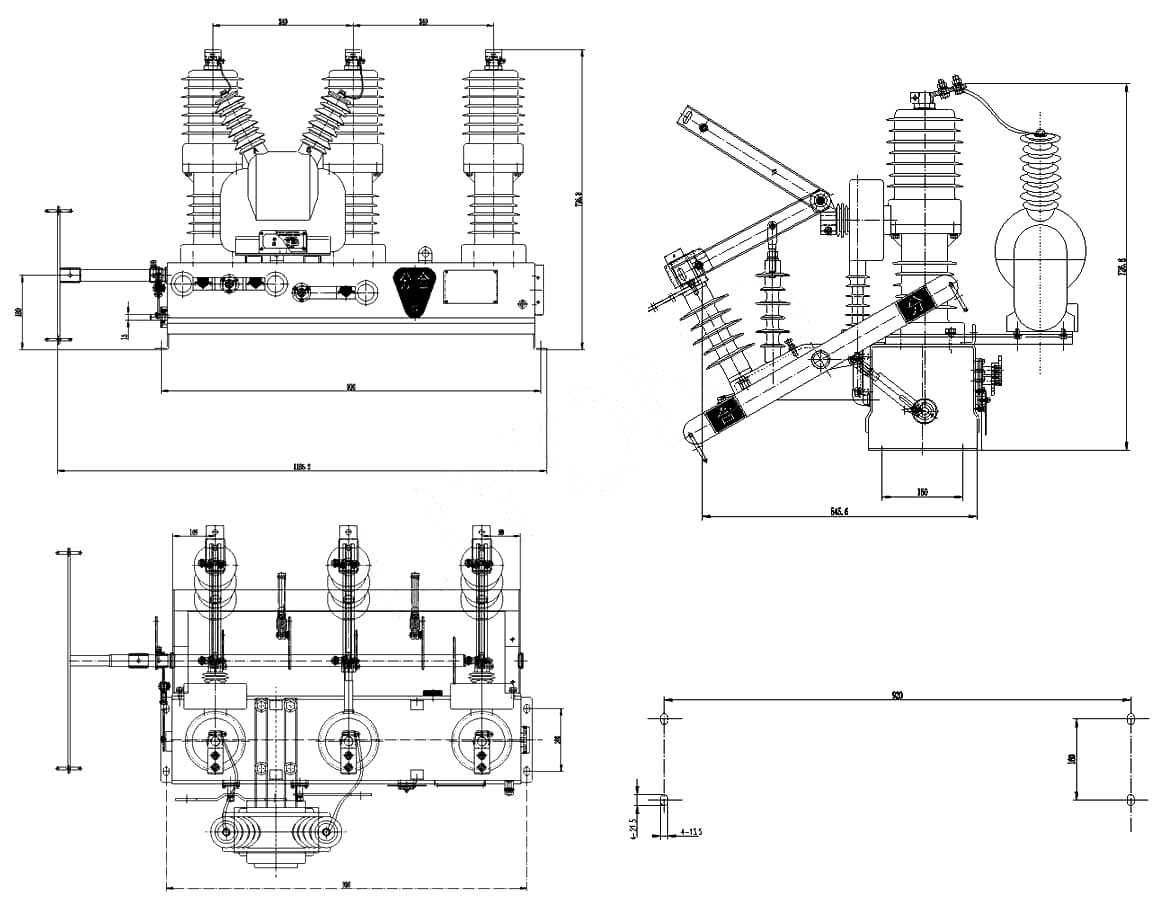

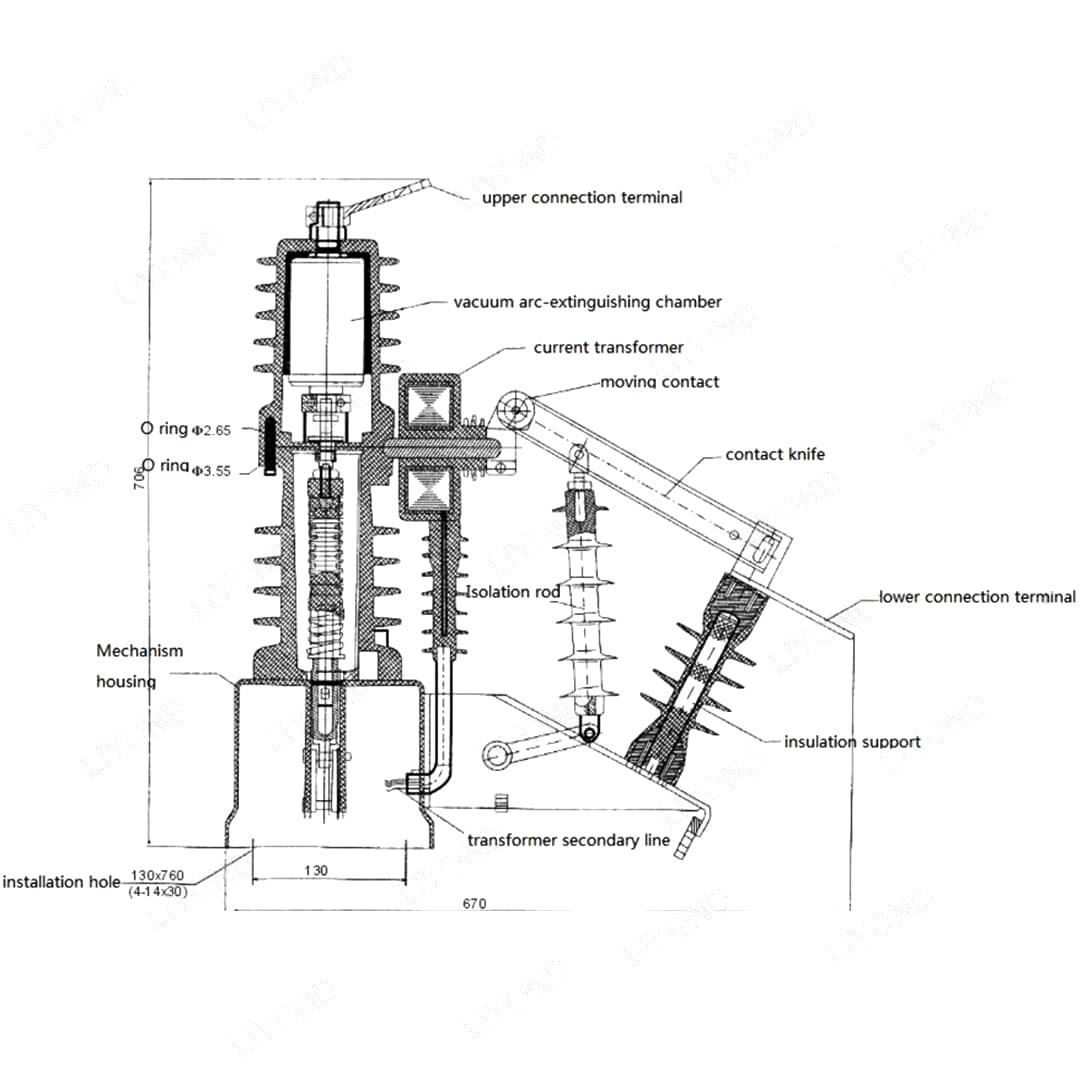

Dimensionale tekening:

ZW32-12 Dimensies Referentie

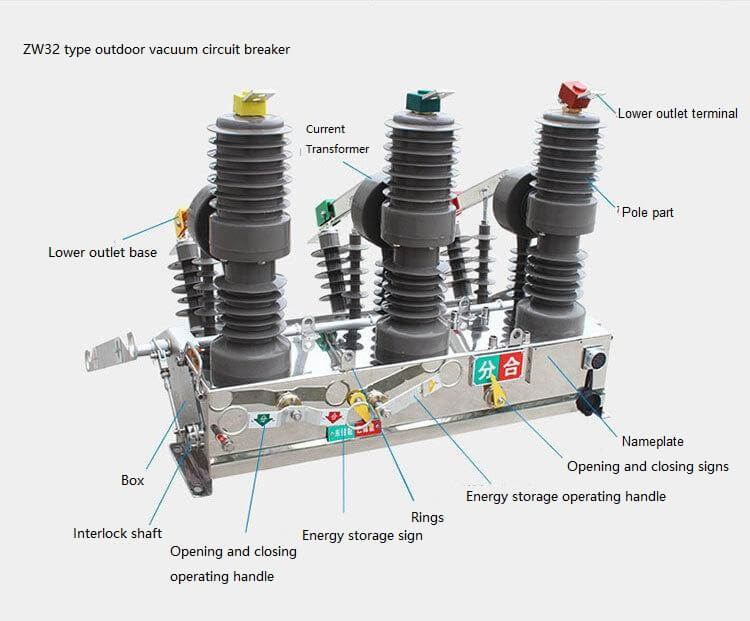

ZW32-12 Structuurreferentie

ZW32 Auto Recloser structuur

Werkomstandigheden

1. Ambiënt luchttemperatuur: -40 ℃ ~+40 ℃;

2. Hoogte: niet meer dan 2000m;

3. De omringende lucht kan worden vervuild door stof, rook, corrosief gas, stoom of zoutspray;

4. De windsnelheid is niet groter dan 34 m/s (gelijkwaardig aan 700pa op het cilindrische oppervlak);

5. Vibratie of grondbeweging van schakelapparatuur en besturingsapparatuur kan worden genegeerd;

6. Vervuilingsniveau: ⅲ
