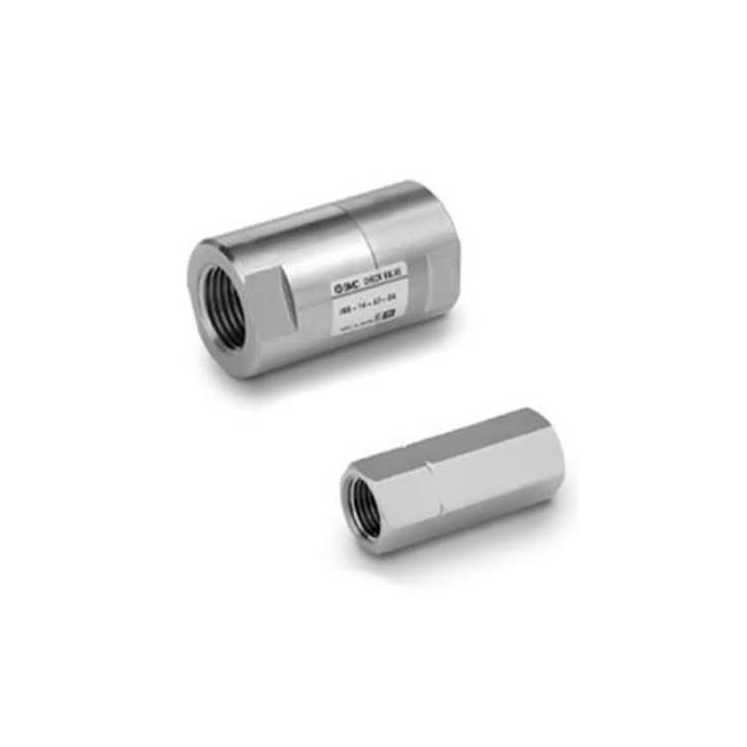

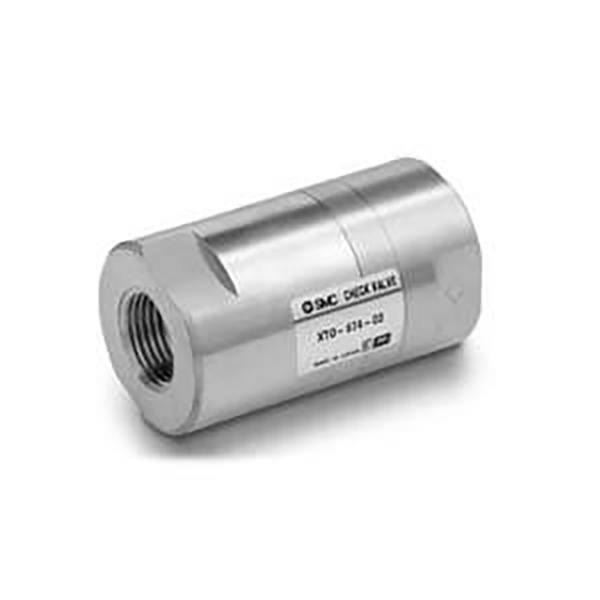

XTO674 / INA14-serie terugslagklep met lage kraakdruk

Merk:SOLH van Richge Technology

Productpositionering

     De SOLH XTO674- en INA14-serie delen hetzelfde productplatform, met ultralage kraakdruk en dual-medium compatibiliteit voor perslucht en water. Deze inline terugslagkleppen met schroefdraad worden op grote schaal toegepast om omgekeerde stroming in vacuümcircuits en algemene pneumatische systemen te voorkomen, ook geschikt voor vloeistof- en waterleidingen onder lage druk. XTO674 richt zich op werkomstandigheden bij lage temperaturen, terwijl INA14 standaard en corrosiebestendige industriële scenario's bestrijkt.

 Modelcodeclassificatie en naamgevingsregel

     -- XTO674: Messing behuizing, lage temperatuurbestendige versie (-30℃ minimale bedrijfstemperatuur)

     -- INA14: standaardserie, optionele messing / SUS304 roestvrijstalen behuizing, normaal temperatuurbereik (minimaal -5 ℃)

     -- Definitie van het achtervoegsel poortgrootte: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Gedeelde universele technische specificaties

     -- Kraakdruk: 0,01 MPa (0,1 bar), ultralage drempel, ideaal voor vacuüm- en lagedrukcircuits

     -- Maximale proefdruk: 1,0 MPa

     -- Toepasselijke media: perslucht, water, neutraal inert gas en neutrale vloeistof

  1. Bedrijfstemperatuurbereik

     -- XTO674: -30℃ ~ +80℃ (cryogeenbestendig)

     -- INA14: -5℃ ~ +80℃

  2. Optionele afdichtingsmaterialen

     -- NBR (standaard): voor lucht en schoon water, toepasselijke temperatuur -5 ~ 60 ℃

     -- FKM: oliebestendig en bestand tegen hoge temperaturen, tot 80℃

     -- CR: Weerbestendig en slijtvast, optioneel voor XTO674-serie

  3. Materiaalopties kleplichaam

     -- XTO674: Alleen behuizing van massief messing

     -- INA14: Messing / SUS304 roestvrij staal (alle belangrijke bevochtigde delen roestvrij staal)

Typische vergelijkingstabel voor modelparameters

Kernproductvoordelen en toepassingsgebied

 1. Ultralage kraakdruk van 0,01 MPa

     - Stabiele opening onder -0,1 MPa vacuümconditie, vermijd effectief vacuümverlies en terugstroming van zuignap / vacuümgenerator.

  2. Bidirectionele betrouwbare afdichting

     -- Soepele voorwaartse stroom, nul omgekeerde lekkage; beschermt vacuümpompen, magneetkleppen en cilinders tegen schade veroorzaakt door omgekeerde drukstoten.

  3. Mini-inline schroefdraadstructuur

     -- Direct inline geïnstalleerd in buizen zonder extra montagebeugels, past perfect in een compacte, smalle lay-outruimte voor apparatuur.

 4. Dubbel medium lucht- en wateruniverseel ontwerp

     -- Compatibel met zowel droge pneumatische circuits als lagedruk-vloeistofwaterleidingen om de voorraad reserveonderdelen te verminderen.

 5. Volledige compatibiliteit met het vacuümsysteem

     -- Geschikt voor vacuümtestapparatuur en pulserende vacuümcirculatielussen met onderdruk.

Richtlijnen voor installatie en modelselectie

  1. Stroomrichtingmarkering: Op het klephuis is een pijl "→" gedrukt om de stroomrichting van het medium aan te geven; omgekeerde installatie zal de vloeistofdoorgang volledig blokkeren.

  2. Matching poortgrootte: Selecteer Rc1/8" ~ Rc1/2" afhankelijk van de diameter van de pijpleiding; Rc1/4" (achtervoegsel 02) is de meest voorkomende algemene specificatie.

  3. Regels voor selectie van media en temperatuur

     -- Lage temperatuur/vacuüm werkomstandigheden → Kies XTO674-serie

     --  Gewone lucht op kamertemperatuur en schoon water → INA14 met NBR-afdichting
     -- Oliehoudende media of hogetemperatuurvloeistof → INA14 met FKM fluorrubberafdichting

  3. Aanbevolen lay-out van het vacuümsysteem

     -- Installeer de terugslagklep tussen de vacuümgenerator, het filter en de zuignap om de luchtterugstroom te blokkeren en een stabiele vacuümgraad te behouden tijdens intermitterende werking.

SOLH-uitwisselbaarheidsvoordeel

     XTO674 en INA14 delen identieke algemene afmetingen, draadpoortgrootte en kernprestatieparameters. De twee series kunnen ter plaatse direct onderling worden vervangen zonder aanpassingen aan de pijpleiding, waardoor superieure kostenprestaties worden geleverd in vergelijking met geïmporteerde gelijkwaardige modellen.

Samenvatting van één zin

     SOLH XTO674 / INA14 inline terugslagklep met schroefdraad en ultralage 0,01 MPa kraakdruk ondersteunt dubbele lucht- en watermedia, optionele messing/roestvrijstalen behuizing en meerdere afdichtingsmaterialen, waardoor betrouwbare anti-terugstroombescherming wordt geboden voor industriële vacuüm-, cryogene, algemene pneumatische en lagedrukvloeistofleidingen.
