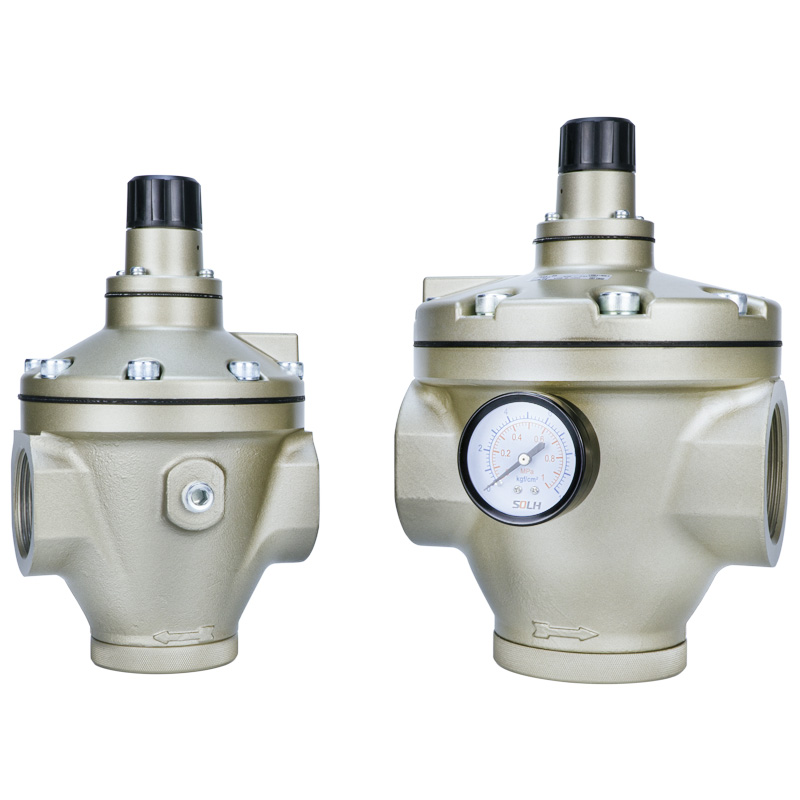

AR-serie pilootgestuurde drukregelaar (SOLH van Richge Technology)

Merk:SOLH van Richge Technology (睿其格科技)

Productpositionering

     SOLH AR pilootgestuurde regelaars zijn geschikt voor de volledige modellen AR425/435/625/635/825/835/925/935. Deze serie maakt gebruik van een interne pilot-reliëfstructuur en richt zich op middelhoge druk, grote stroom, lange afstanden en hoge precisie hoofdluchtpijpleidingen. Vergeleken met standaard direct werkende regelaars levert het superieure regelnauwkeurigheid, grotere doorvoer en sterkere anti-drukfluctuaties.

Structuur en werkingsprincipe

     Structuur: Intern pilootontlastingstype met constante afvoer van stuurlucht

     1. Inlaatperslucht splitst zich in een hoofdstroomkanaal en een onafhankelijk stuurcircuit.

     2. De stuurluchtdruk duwt het membraan om de opening van de hoofdspoel aan te passen voor een stabiele uitgangsdruk.

     3. De ingebouwde ontlastingsfunctie voert overtollige secundaire druk automatisch af om een ​​constante uitlaatdruk te behouden.

     4. Een constante afvoerluchtstroom van ongeveer 5 l/min zorgt voor een ultrasnelle respons en uitstekende regelprecisie.

Belangrijkste productkenmerken

     1. Grote stroom en hoge druk

     De maximale werkdruk bereikt 1,0 MPa met een proefdruk van 1,5 MPa. Poortgroottes variëren van 1/4" tot 2", perfect passend bij de hoofdlijnen van de fabriek en gecentraliseerde luchttoevoersystemen.

     2. Ultrahoge regelprecisie

     Hysterese ≤0,02 MPa en herhaalbaarheid ≤0,01 MPa. De uitgangsdruk blijft stabiel, zelfs bij scherpe veranderingen in de inlaatdruk of een onmiddellijke stroomstoot.

     3. Dubbel drukbereik binnen één identiek lichaam

     3.1 Suffix 25-model: 0,05–0,83 MPa voor algemene industriële hogedruktoepassingen

     3.2 Suffix 35-model: 0,02–0,20 MPa voor scenario's voor precisiecontrole bij lage druk

     4. Geïntegreerde automatische overdrukontlasting

     Geen extra externe ontlastklep nodig. De ingebouwde reliëfstructuur stabiliseert de drukuitvoer en voorkomt drukimpact op stroomafwaartse pneumatische componenten.

     5. Stabiele, onderhoudsvriendelijke constructie

     De bedrijfstemperatuur varieert van -5℃ tot +60℃. Behuizing van gegoten aluminiumlegering ondersteunt een smeermiddelvrije werking en willekeurige montagerichting.

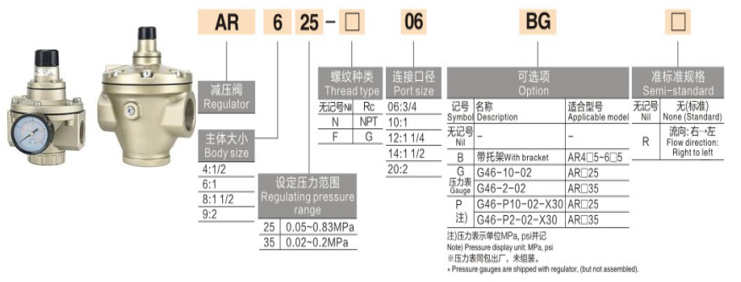

Modusl- en specificatietabel

Algemene technische parameters

     1. Toepasselijk medium: droge of gesmeerde perslucht

     2. Maximale inlaatdruk: 1,0 MPa

     3. Constant ontluchtingsverbruik: Ca. 5 l/min (ANR)

     4. Standaard maatpoort: 1/4" draad

     5. Structuurtype: Interne piloot, reliëfontwerp met constante afloop

Typische toepassingen

     1. Belangrijkste luchtpijpleidingen in de fabriek en gecentraliseerde luchttoevoerstations

     2. Apparatuur met groot debiet uitgerust met cilinders met een groot kaliber, luchtmotoren, luchtblaas- en droogapparatuur

     3. Precisie pneumatische bediening: testapparatuur, positioneringsapparatuur, spanningscontrole en hydraulische persen

     4. Pijpleidingen met ernstige drukschommelingen en luchttransmissie over lange afstanden

     5. Tweetraps drukreductiesystemen, van hogedrukluchttanks tot middendrukproductieapparatuur

Kernsamenvatting

     De AR-pilotserie integreert een interne ontlastingspilootstructuur, grote stroomcapaciteit, hoge precisie, dubbel selecteerbare drukbereiken en constante automatische ontluchtingsfunctie. Het dient als de optimale drukregulerende oplossing voor hoofdluchtkanalen, high-flow apparatuur en uiterst nauwkeurige pneumatische hogedrukcircuits.

Selectievergelijking: Direct AR / Pilot AR / VEX1

     1. Direct werkende AR (AR20~60): Klein debiet, voordelige kosten, standaard regelnauwkeurigheid voor kleine vertakte circuits

     2. Pilot AR (AR425~935): Middelgrote tot grote stroom, hoge precisie, speciaal voor hoofdluchtleidingen in fabrieken

     3. VEX1-serie: ultragrote doorvoer, uitlaatontwerp met 3 poorten, meertraps drukaanpassing en ultrasnelle ontlastingsprestaties
