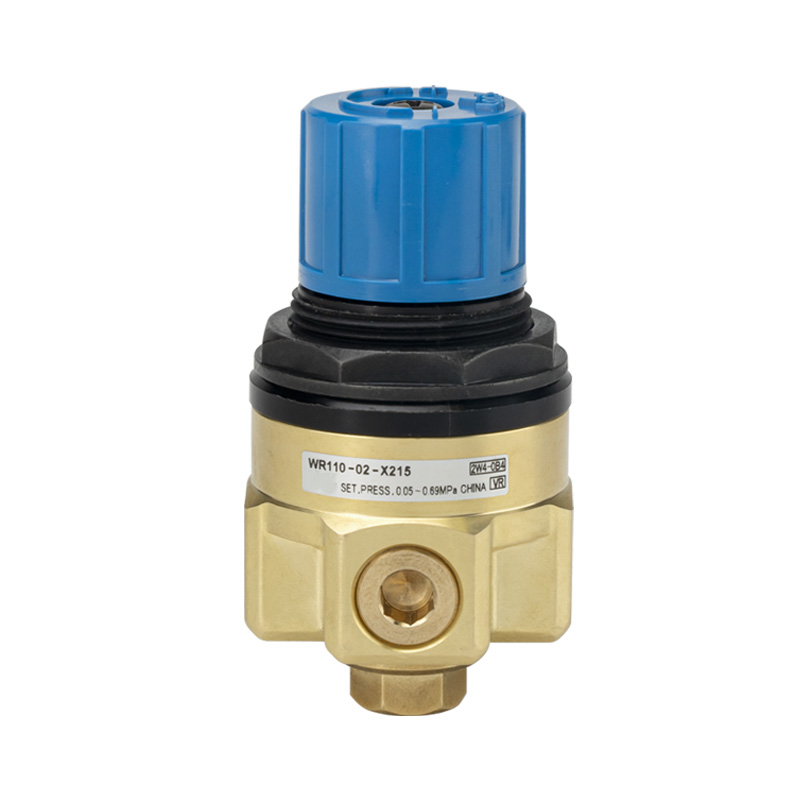

WR110-serie compacte waterdrukregelaar

Merk:OLH door Richge Technology (睿其格科技)

Productpositionering

     De WR110-serie is een direct werkende compacte drukregelaar, exclusief ontwikkeld voor industriële koelwater- en proceswaterleidingen. Deze klep is gebouwd met een speciale corrosiewerende messing behuizing en levert een stabiele waterdrukregeling en diverse installatieopties, passend bij miniatuurwatercirculatiesystemen.

Structuur en werkingsprincipe

     --Direct werkende composiet zuiger-membraanstructuur met ingebouwde ontlastingsfunctie

     --Toepasselijk medium: leidingwater en algemeen industrieel water; niet geschikt voor gedeïoniseerd of ultrazuiver water

     - Het kleplichaam is gemaakt van speciaal messingmateriaal met antiroest- en anti-kalkprestaties

     --Uitgerust met aan de bovenkant gemonteerde, afsluitbare blauwe instelknop

     --Gereserveerde Rc1/8 zijpoort voor manometerinstallatie

     --Twee montageoplossingen: directe montage met schroefdraad of optionele B21-1P bevestigingsbeugel

Belangrijkste kernfuncties

1. Twee optionele instelbare drukbereiken

     --WR110-X224 lagedrukversie: 0,08–0,39 MPa

     --WR110-X215 middendrukversie: 0,05–0,69 MPa De maximale werkdruk bedraagt ​​0,8 MPa en de proefdruk bedraagt ​​1,72 MPa.

2. Constructie van corrosiebestendig messing van waterkwaliteit

     De speciale messing behuizing is effectief bestand tegen watercorrosie en kalkaanslag. In combinatie met waterbestendige rubberen afdichtingen bedraagt ​​de bedrijfstemperatuur -5℃ ~ +60℃.

3. Mini compact en lichtgewicht overzicht

     Totale afmeting φ45×75 mm met een nettogewicht van slechts 0,26 kg, perfect passende ingebedde apparatuur en smalle koelwaterleidingen.

4. Stabiele regeling met overdrukbeveiliging

     Snelle respons en kleine fluctuaties in de uitgangsdruk. Het interne ontlastingskanaal laat automatisch de overtollige druk ontsnappen om stroomafwaartse pijpleidingen te beschermen. De vergrendelbare knop voorkomt onbedoelde drukaanpassing veroorzaakt door trillingen of onbedoelde aanraking.

5. Flexibele draadpoorten en multidirectionele montage

     Standaard Rc1/8- en Rc1/4-poorten; NPT-schroefdraad optioneel voor X215-model. Er is een speciale zijmeterpoort gereserveerd en verticale installatie wordt aanbevolen voor optimale prestaties.

Tabel met technische specificaties

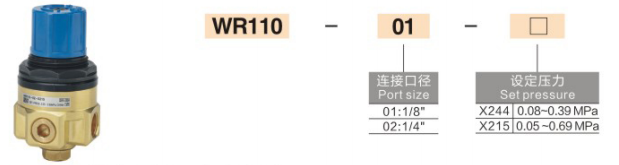

Uitleg van modelcode

Voorbeeld: WR110-02-N-X215

     --WR110: Basisproductserie

     --01 / 02: Overeenkomstige poortgrootte

     --N: NPT-schroefdraadversie; blanco merkteken vertegenwoordigt standaard Rc-draad

     --X215 / X224: Code voor verschillende drukaanpassingsbereiken

Typische toepassingsscenario's

     Koelwatercirculatielijnen voor werktuigmachines en spil Koelsystemen voor lasersnij- en lasapparatuur Kleine waterbehandeling en RO-membraaninlaatdrukstabilisatie Watertoevoerleidingen voor testinstrumenten en analytische apparaten Bevochtigings- en sproeicircuits in druk- en papiermachines Niet-zuivere proceswaterleidingen voor medische en halfgeleiderhulpapparatuur.

Samenvatting van één zin

     De WR110 waterspecifieke drukregelaar heeft een anti-kalk messing behuizing, een drukbereik van 0,8 MPa, twee instelbare drukbereiken, een compact formaat, een ingebouwde ontlasting en een vergrendelbare knop, waardoor dit het drukregelonderdeel bij uitstek is voor kleine industriële watercirculatiesystemen.
