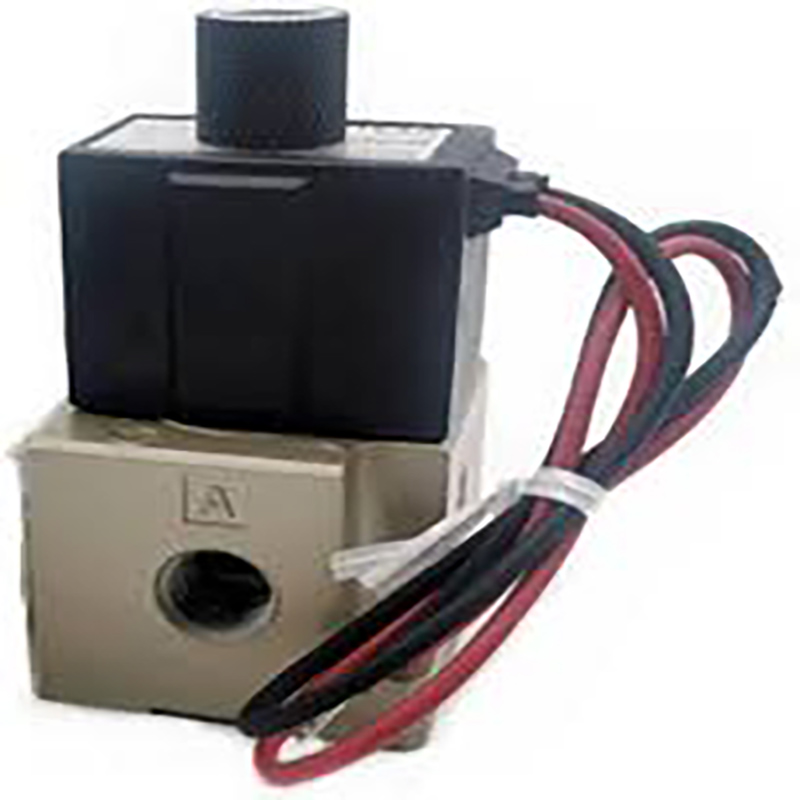

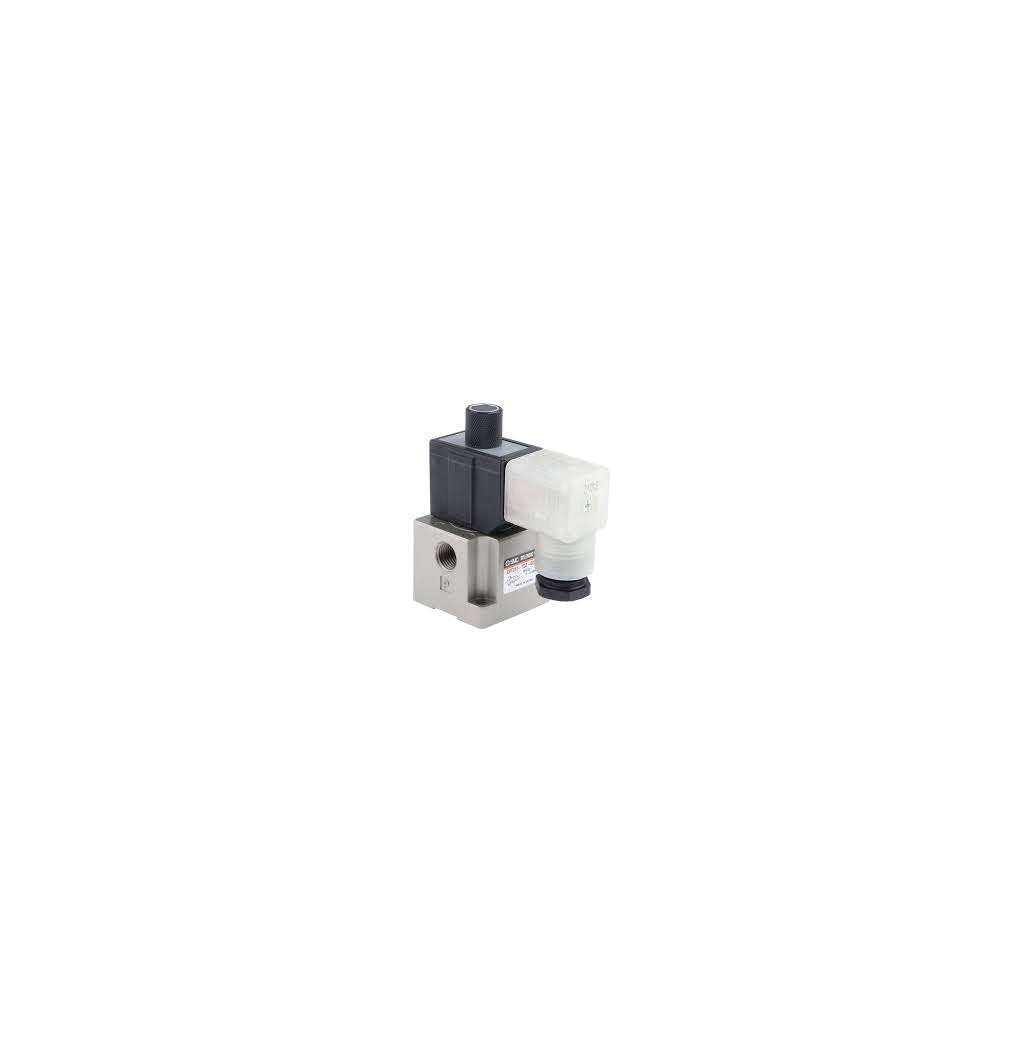

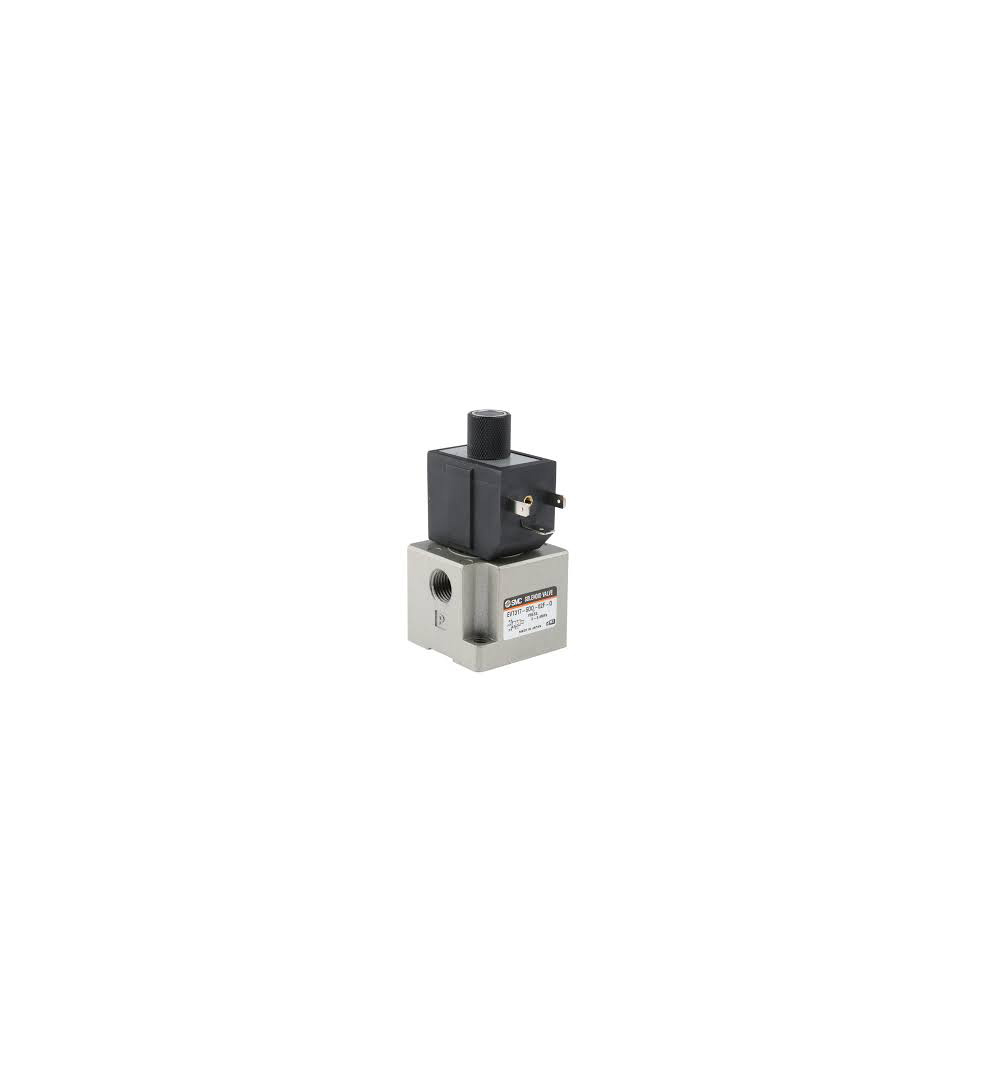

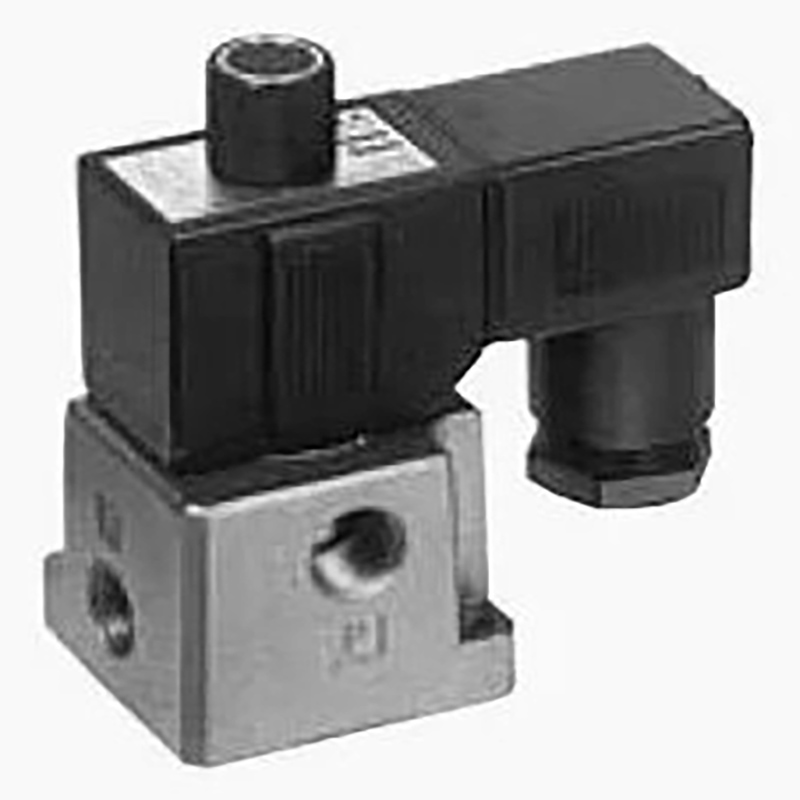

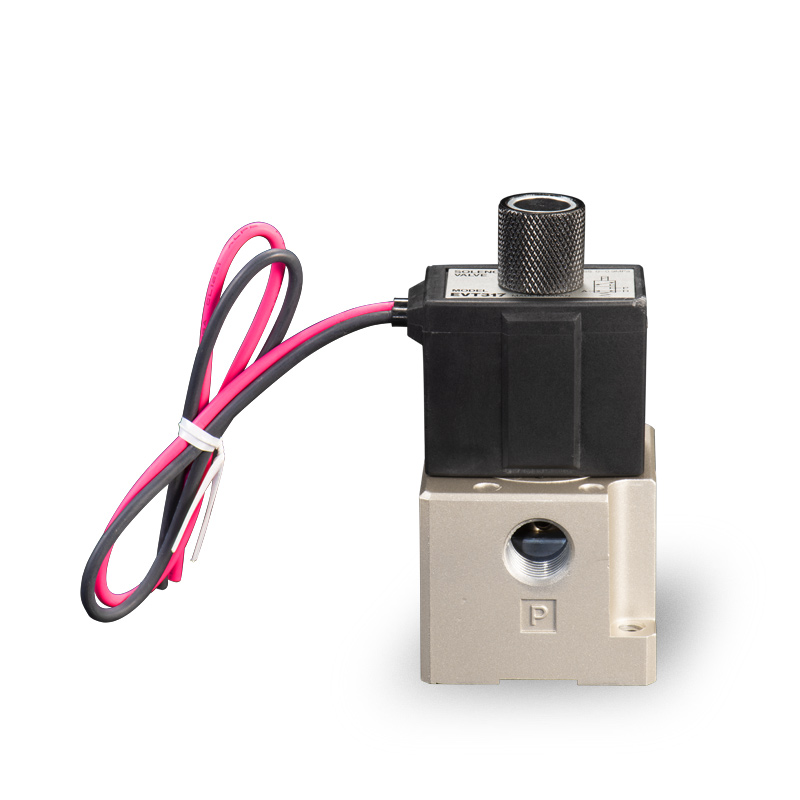

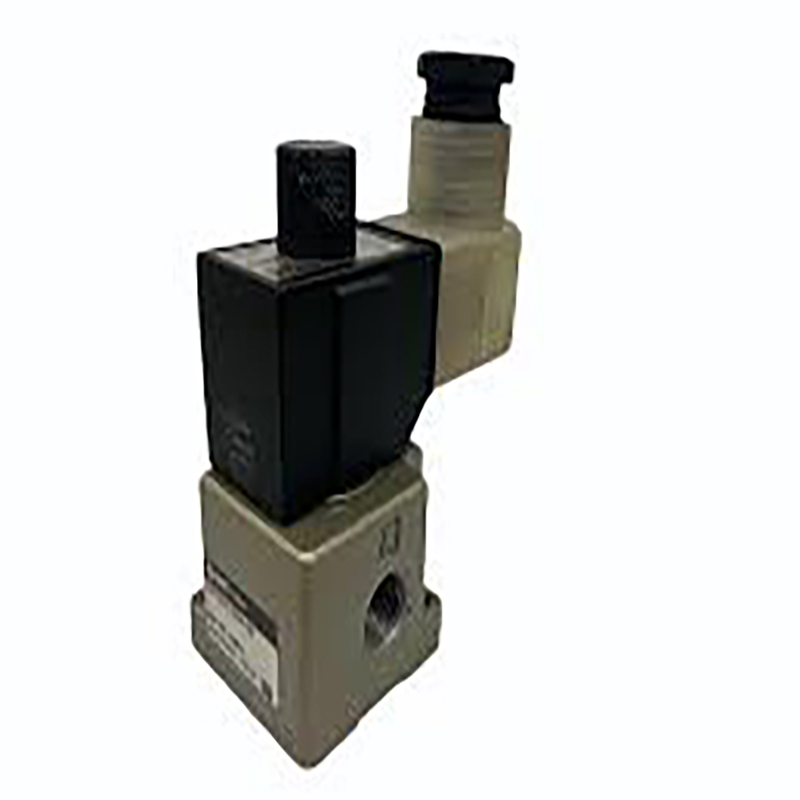

VT317-serie 3-poorts magneetventiel – direct werkend schoteltype

Merk:SOLH van Richge Technology

Productpositionering

     De VT317-serie is een direct werkende schotelmagneetklep met 3 poorten en een elastische afdichtingsstructuur volgens de SOLH-standaard. Ontwikkeld voor perslucht- en inertgascircuits, realiseert het aan-uit-, schakel- en uitlaatgasregeling van het luchtcircuit. Deze compacte, algemene schakelklep met hoog debiet ondersteunt een nuldrukstart en zowel positieve druk- als vacuümwerking en past bij de hoogcyclische werkomstandigheden van verschillende geautomatiseerde apparatuur.

Belangrijkste kernfuncties

     --Directe schotelconstructie met nuldrukstart Geen minimale stuurdruk vereist voor gebruik. Stabiele prestaties over het volledige positieve drukbereik 0–0,9 MPa; vacuümvariant ondersteunt druk tot -101,2 kPa, aanpasbaar aan werkomgevingen met lage druk, vacuüm en middelhoge druk.

     --6 functies geïntegreerd in één klep, flexibele leidingschakeling6 schakelbare werkmodi, waaronder normaal gesloten (NC), normaal open (NO), stroomverdeler en keuzeklep. Eén unit voldoet aan diverse pneumatische circuitvereisten met uitstekende configuratieflexibiliteit.

     --Compacte behuizing met superieure stroomcapaciteit. Mini-algemene afmetingen: 45×89,5×45 mm; stroomcoëfficiënt C=2,6 dm³/(s·bar). Snelle respons binnen ≤30 ms en maximale schakelfrequentie tot 10 Hz, perfect geschikt voor snelle luchtpadschakeling.

     --Elastische afdichting en smeervrij ontwerp Hoogwaardige elastische afdichtingscomponenten zorgen voor betrouwbare dichtheid en langere levensduur. De smeringsvrije werking houdt de gascircuits schoon en milieuvriendelijk en verlaagt de routinematige onderhoudskosten.

 Ingebouwde niet-vergrendelende handmatige overbrugging voor eenvoudige inbedrijfstelling De standaard niet-vergrendelende handmatige drukknop vergemakkelijkt foutopsporing ter plaatse, apparatuurinspectie en handmatige noodschakeling, waardoor de installatie- en onderhoudsprocedures worden vereenvoudigd.

     --Verdeelstuk monteerbaar en sterke compatibiliteitOndersteunt spruitstukgestapelde montage en past bij standaard ventieleilandsystemen, ideaal voor gecentraliseerde pneumatische bediening en geïntegreerde lussen met meerdere kleppen.

Volledige technische specificaties

     --Poortindeling: 3-poorts

     --Operationele structuur: direct werkend poppet-type

     --Afdichtingstype: elastische rubberen afdichting

     --Toepasselijk medium: perslucht, inert gas

     --Bedrijfsdruk: 0–0,9 MPa; Vacuümmodel: -101,2 kPa ~ 0,1 MPa

     --Bewijsdruk: 1,5 MPa

     --Omgevingstemperatuur: -10℃ ~ +50℃

     --Responstijd: ≤ 30 ms

     --Max. bedrijfsfrequentie: 10 Hz

     --Smeervereiste: smeermiddelvrij

     --Handmatige bediening: niet-vergrendelende handmatige override

     --Poortdraadmaat: Rc 1/4 (02)

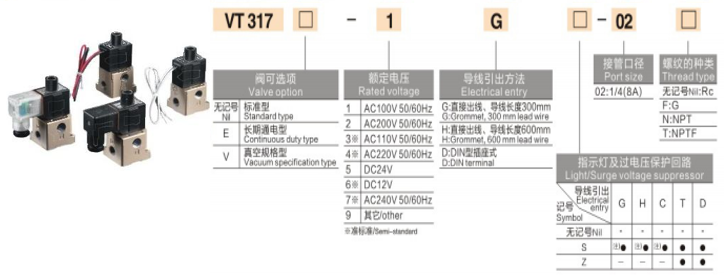

     --Optionele spoelspanning: DC12V / DC24V, AC110V / AC220V en aangepaste spanningen

     --Beschermingsklasse: Stofdichte structuur4. Typische toepassingsscenario's · Pneumatische regelcircuits voor geautomatiseerde assemblagelijnen, robotarmen en kleminrichtingen

     - Luchtblaas-, vloeistofstraal- en vacuümadsorptiesystemen

     --Verpakkings-, druk-, textiel-, houtbewerkings- en voedselverwerkingsmachines

     --Apparatuur die opstarten zonder druk, vacuümcompatibiliteit, hoogfrequente cycli en compacte installatieruimte vereist

     --Gecentraliseerde klepeilanden en spruitstuk geïntegreerde pneumatische regelcircuits

Samenvatting van één zin

     SOLH VT317 direct werkende 3-poorts schotelmagneetklep met nuldrukstart, volledige vacuümcompatibiliteit, zes schakelbare functies, compacte prestaties met hoog debiet en onderhoudsvrije werking, dient als een kosteneffectieve universele klep voor aan-uit- en schakelregeling van alle pneumatische automatiseringscircuits.
