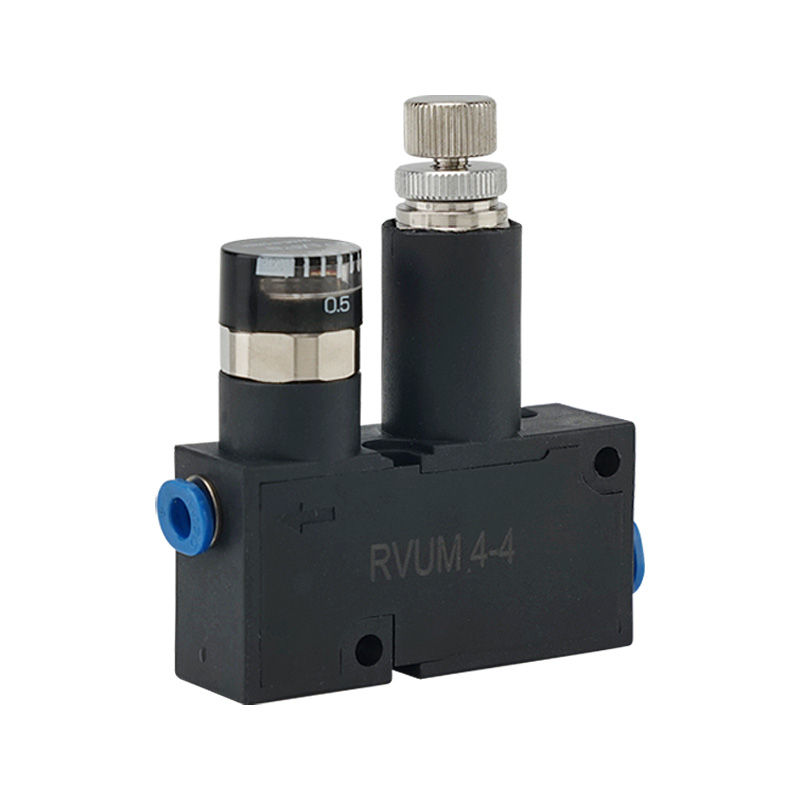

RVUM-serie mini-drukregelklep | Compact, direct werkend zuigerluchtdrukreduceerventiel met one-touch-fitting

Merk: SOLH van Richge Technology | Ultracompacte precisie pneumatische drukregelaar

1. Productoverzicht

     De SOLH RVUM-serie is eenultracompact, direct werkend microdrukregelventiel met zuiger, speciaal ontwikkeld voor miniatuur pneumatische circuits met beperkte ruimte. Het ondersteunt zowel structuren van het reliëftype (standaard) als niet-reliëftype, met flexibele rechte/elleboogverbindingsopties, geïntegreerde one-touch-fittingen en nauwkeurige drukregeling van 0,1–0,8 MPa. Met een ultraklein lichtgewicht ontwerp, gediversifieerde montagemethoden en stabiele drukuitvoer wordt het op grote schaal toegepast in precisiescenario's met kleine debieten, zoals doseren, vacuümadsorptie en microluchtblazen, en dient het als de optimale drukstabiliserende oplossing voor geminiaturiseerde geautomatiseerde apparatuur.

2. Kernpositionering en werkingsprincipe

     • Structureel ontwerp: Gebruikt een zeer nauwkeurige, direct werkende zuigerstructuur, verkrijgbaar in twee versies: standaard reliëftype en optioneel niet-reliëftype, dat voldoet aan diverse eisen voor circuitdrukregeling.

     • Precisiedrukstabilisatie: Maximale inlaatdruk bereikt 0,9 MPa, met een stabiele instelbare uitgangsdruk variërend van 0,1 MPa tot 0,8 MPa. Het ontwerp van het ontlastingstype voert automatisch overdruklucht af om een ​​constante stroomafwaartse druk te handhaven.

     • Toepasselijk medium: Zuivere perslucht, ondersteunt een olievrije smering en is volledig aangepast aan schone en nauwkeurige pneumatische werkomgevingen.

3. Uitstekende producteigenschappen

  3.1 Ultracompacte en lichtgewicht behuizing

     Het hele kleplichaam heeft een geminiaturiseerd geïntegreerd ontwerp met een extreem kleine bezettingsruimte. Het is perfect geschikt voor inbouwapparatuur, paneelmontage en smalle malruimte-indeling, waardoor optimalisatie van de ruimtebezetting voor miniatuur pneumatische systemen wordt gerealiseerd.

  3.2 Flexibele one-touch-fittingleidingen

     Zowel IN- als OUT-poorten ondersteunen gratis schakelen tussen rechte en elleboogtypes. Compatibel met metrische φ4/φ6 en imperiale 5/32"/1/4" pneumatische buizen. Gereedschapsloze plug-in-installatie verbetert de efficiëntie van leidingen en modificaties ter plaatse aanzienlijk, met een sterke compatibiliteit.

  3.3 Zeer nauwkeurige stabiele drukregeling

     Professionele manometer van 0–0,8 MPa is uitgerust met een regelnauwkeurigheid van ±5% FS. Het levert een ultrastabiele drukoutput voor precisiescenario's met kleine debieten, zoals automatische dosering, vacuümadsorptie van werkstukken, microluchtblazen en positioneringscontrole, waardoor drukschommelingen die de productprecisie beïnvloeden effectief worden vermeden.

  3.4 Gediversifieerde montagemethoden

     Ondersteunt onafhankelijke directe installatie en beugelgeïntegreerde clusterinstallatie. Het kan zich flexibel aanpassen aan verschillende vereisten voor de lay-out van apparatuur, waardoor onafhankelijke drukregeling op één punt en geïntegreerde gecentraliseerde drukregeling met meerdere lussen worden gerealiseerd.

  3.5 Duurzame en betrouwbare prestaties

     Het kleplichaam is gemaakt van een zeer sterke aluminiumlegering en harsmateriaal, met uitstekende corrosieweerstand en structurele stabiliteit. De werktemperatuur varieert van 0℃ tot 60℃ (niet-vriesomgeving), waardoor een stabiele werking op lange cycli in industriële productiescenario's wordt gegarandeerd.

4. Algemene technische specificaties

5. Modelcoderingsregels en selectievoorbeelden

  5.1 Volledige modeldefinitie

     Standaard modelformaat: RVUM - [Buisspecificatie] - [Buisspecificatie] - [Achtervoegsel]

     • RVUM: Seriecode voor ultracompacte minidrukregelaar van het zuigertype

     • Buisspecificatiecode: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Achtervoegsel A: Uitgerust met precisiemanometer

 5.2 Algemene modeltoepassingsgevallen

     • RVUM6-6: Basismodel met φ6 rechte inlaat + φ6 rechte uitlaat, voor conventionele miniatuur pneumatische circuits

     • RVUM6-6-A: φ6 rechte inlaat en uitlaat met ingebouwde manometer, waardoor visuele drukregeling wordt gerealiseerd

     • RVUM4-6: φ4 rechte inlaat + φ6 ellebooguitlaat, asymmetrisch model van klein kaliber voor smalle ruimte- en microstroompijpleidingen

6. Typische toepassingsscenario's

     • Micro-automatiseringsapparatuur en -mallen: Op grote schaal gebruikt in 3C elektronische apparatuur, medische apparaten, kleine robotarmen en precisiegereedschapsarmaturen.

     • Precisieregeling met kleine stroom: Professioneel voor automatische dosering, vacuümwerkstukadsorptie, microluchtreiniging en nauwkeurige positioneringsdrukregeling.

     • Compact geïntegreerd systeem: Ideaal voor inbouwapparatuur, in panelen ingebouwde montage en multi-loop cluster geïntegreerde pneumatische systemen.

     • Achterste circuit van magneetklep: Direct geïnstalleerd stroomafwaarts van magneetkleppen voor secundaire drukverlaging en stabiele drukuitvoer, waardoor luchtdrukschommelingen worden geëlimineerd.

7. Vergelijkings- en selectiegids voor productseries

Samenvatting van één zin

     De minidrukregelaar uit de SOLH RVUM-serie integreert ultracompacte afmetingen, flexibele one-touch-leidingen en 0,1-0,8 MPa nauwkeurige drukregeling, waardoor het de meest passende drukstabiliserende oplossing met hoge stabiliteit is voor micro-pneumatische circuits met beperkte ruimte en geautomatiseerde precisieapparatuur met kleine stroom.
