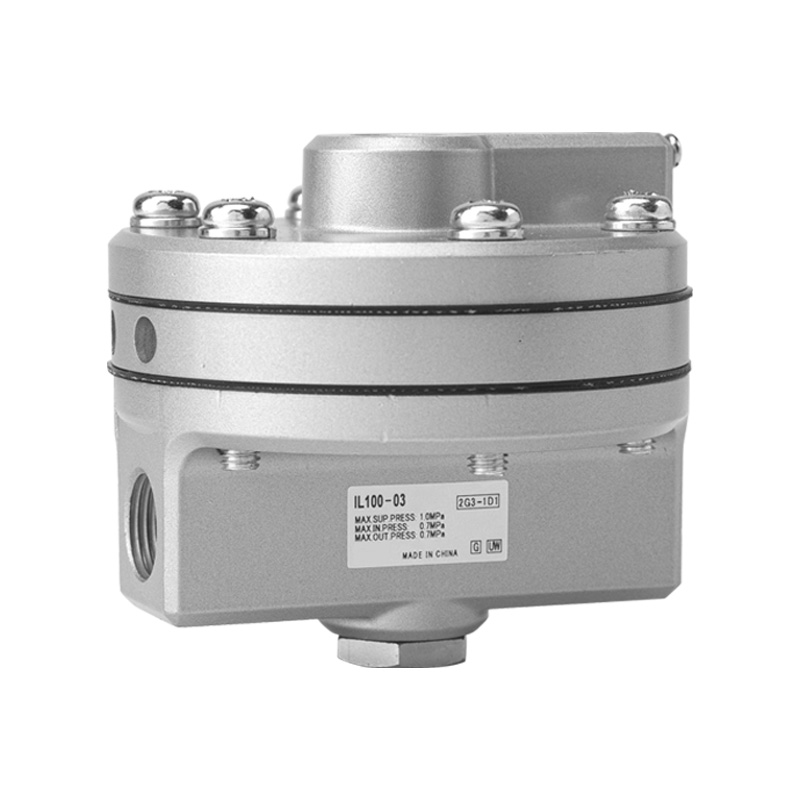

IL100-serie 1:1 precisie-boosterrelais (pneumatische versterker)

Merk: SOLH van Richge Technology

Productpositionering

     De IL100-serie is een 1:1 precisie-boosterrelais, volledig uitwisselbaar met originele SMC-modellen, ook wel pneumatische signaalversterker of volumeversterker genoemd. De kernfunctie ervan is het omzetten van regelsignalen met een laag debiet in een luchtopbrengst met een gelijke druk en een hoog debiet. Het lost op effectieve wijze trage responsproblemen op die worden veroorzaakt door lange leidingtrajecten en pneumatische actuatoren met een groot volume, met uitstekende precisie, ultragrote stroomcapaciteit en ultrasnelle responssnelheid.

 Kernfunctie en werkingsprincipe

  1. Fundamentele definitie

       Pneumatische signaal- en volumeversterker met nauwkeurige 1:1 drukmeting (uitvoerdruk is strikt gelijk aan ingangssignaaldruk).

  2. Bedieningslogica

     --SIG (Signaalpoort): Ontvangt regeldrukuitvoer bij laag debiet van klepstandstellers of drukregelaars

     --SUP (toevoerpoort): aansluiten op de hoofdpersluchttoevoer, maximale toevoerdruk 1,0 MPa

     --OUT (uitgangspoort): Levert lucht met een hoog debiet bij identieke druk om grote actuatoren aan te drijven

     --EXH (uitlaatpoort): Voert snel restlucht af wanneer de druk van het stuursignaal daalt

 3. Kernwaarde

     Handhaaf de exacte signaaldruk terwijl u de uitgangsstroom versterkt, waardoor de beweging van de actuator drastisch wordt versneld.

Belangrijkste kernfuncties

   1. Ultrahoge stroom en onmiddellijke respons

     -- Maximale stroomcapaciteit: 6.000 l/min (ANR) onder een toevoerdruk van 0,7 MPa

     -- Stroomcoëfficiënt Cv = 1,1

     --Perfect voor leidingen over lange afstanden, cilinders met grote boring en grote membraanactuators

   2. Zeer nauwkeurige 1:1 drukregistratie

     --Lineariteitsfout binnen ±1% volledige schaal

     --Hysteresis ≤ 1% volledige schaal

     - Nauwkeurige drukreplicatie zonder drukval en zonder langdurige drift

   3. Opties voor meerdere poorten

     --Poortgroottes: 02 (Rc1/4), 03 (Rc3/8)

     --Standaard draad: Rc; optioneel NPT (achtervoegsel N), G parallelle draad (achtervoegsel F)

     - Vier speciale poorten: SIG-signaal, SUP-voeding, OUT-uitgang, EXH-uitlaat

   4. Brede temperatuur- en speciale aangepaste versies

     --Standaardmodel: -5 ~ +60℃

     --Lage temperatuur L-versie: -30 ~ +60℃

     --T-versie op hoge temperatuur: -5 ~ +100℃

     --Kopervrije S-versie: compatibel met halfgeleiderproductie en zeer zuiver inert gas

   5. Duurzame compacte structuur

     - Hoofdgedeelte: aluminiumlegering met zilveren corrosiewerende verflaag

     --Nettogewicht: 0,56 kg

     --Twee montagemethoden: installatie met directe schroefdraad; optionele metalen montagebeugel (achtervoegsel B)

Volledige technische specificatietabel

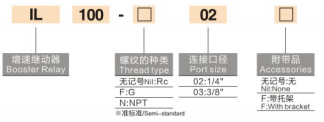

Uitleg modelcode (IL100-□-□-□-□)

   Voorbeeld: IL100-02-N-L-B

     --IL100: Basisreekscode

     --02 / 03: Poortgrootte (1/4" / 3/8")

     --Schroefachtervoegsel: N=NPT-draad; geen achtervoegsel=Rc; F=G-draad

     --Speciale versieachtervoegsel: L=lage temperatuur; T=hoge temperatuur; S=kopervrij

     --B: Uitgerust met montagebeugel (geen achtervoegsel = zonder beugel)

   Algemene standaardmodellen

     --IL100-02: Rc1/4-poort, standaardtemperatuur, geen beugel

     --IL100-03-B: Rc3/8 poort, standaard temperatuur, met montagebeugel

     --IL100-N03-L: NPT 3/8 draad, lage temperatuurbestendige variant

Typische toepassingsscenario's

     --Procesregelkleppen: pneumatische regelkleppen en membraanactuators, gecombineerd met klepstandstellers om de bedieningssnelheid te verhogen

     --Luchtpijpleidingen voor instrumenten over lange afstanden: Elimineer een trage respons veroorzaakt door lange slangen tussen zenders en actuatoren

     --Pneumatische cilinders met groot volume: zware mechanische actuatoren voor hijsen, klemmen en grote slagbewegingen

     - Zeer nauwkeurige positioneringslussen: pneumatische systemen die nauwkeurige drukopvolging en snelle respons vereisen

     --Halfgeleider- en hoogzuivere gasapparatuur: kopervrije S-variant voor schone procesomgevingen

Samenvatting van één zin

     Het SOLH IL100 verwisselbare boosterrelais levert 1:1 nauwkeurige drukmeting, maximaal 6000 l/min hoog debiet en ±1% hoge lineariteit met ultrasnelle respons, speciaal ontworpen om langzame activeringsvertraging in lange leidingen en pneumatische systemen met groot volume te elimineren.
