GW4-serie buiten AC elektrische scheider 12kV 40,5kV enkele pool isolatieheks

GW4-12(40,5) HV-scheidingsschakelaar voor buiten

  Hoogspanningsscheider is een belangrijk schakelapparaat in het elektrische systeem van elektriciteitscentrales en onderstations, dat samen met hoogspanningsschakelaars moet worden gebruikt. Het wordt gebruikt voor het aansluiten, afsnijden of wijzigen van lijnen van hoogspanningsapparatuur onder spanning en belasting. De belangrijkste functies zijn: het garanderen van de veiligheid van elektrische hoogspanningsapparaten en apparaten bij onderhoudswerkzaamheden, het isoleren van de spanning, het niet kunnen gebruiken en uitschakelen, de ingangsbelastingsstroom en de kortsluitstroom, kunnen alleen worden gebruikt voor sommige schakelhandelingen die geen sterke boog produceren, dat wil zeggen dat het geen boogdovende functie heeft; afhankelijk van de installatielocatie kan het worden onderverdeeld in binnentype en buitentype, afhankelijk van het aantal isolatiepijlers, type enkele kolom, type dubbele kolom en type drie kolommen, met optionele uitrusting voor elk spanningsniveau.

  GW4-12 (40,5) AC-hoogspanningsschakelaar voor buiten wordt gebruikt om een ​​circuit te openen en te sluiten met een spanning maar onbelast 50/60 Hz, 12 (40,5) kV voedingssysteem. Het is in overeenstemming met de normen van IEC129-1984 AC Disconnect Switch en Earthing Switch en GB1985 en andere relatieve normen.

Werkend mechanisme

  Hoogspanningsscheider kan de veiligheid van elektrische hoogspanningsapparaten en apparaten bij onderhoudswerkzaamheden garanderen en speelt de rol van het isoleren van spanning. Het kan niet worden gebruikt voor het uitschakelen, invoeren van belastingsstroom en het onderbreken van kortsluitstroom. Het kan alleen worden gebruikt voor bepaalde schakelhandelingen die geen sterke boog produceren, dat wil zeggen dat het geen boogdovende functie heeft. Afhankelijk van de verschillende installatielocaties kan het worden onderverdeeld in binnentype en buitentype, en kan het worden onderverdeeld in binnentype en buitentype op basis van het aantal isolatiepijlers. Kolomtype, dubbelkolomstype en driekolomstype, met optionele uitrusting voor elk spanningsniveau. Het kan ook op betrouwbare wijze het uitgeschakelde deel van het hoogspanningsdistributieapparaat isoleren van het actieve deel, om de veiligheid van de onderhoudswerkzaamheden te garanderen. Alle contacten van de hoogspanningsscheider zijn blootgesteld aan de lucht en hebben duidelijke breekpunten. De scheider heeft geen boogblusapparaat en kan dus niet worden gebruikt om de belastingsstroom of kortsluitstroom af te sluiten. Anders zal het breekpunt onder invloed van hoogspanning een sterke boog produceren, die moeilijk zelf te doven is, en zelfs flashover (kortsluiting tussen fasen of fasen) kan veroorzaken, de apparatuur kan verbranden en de persoonlijke veiligheid in gevaar kan brengen. Het is een ernstig ongeval bij het "trekken van de scheider met belasting".

  Een hoogspanningsscheider kan ook worden gebruikt om bepaalde circuits te schakelen en de bedrijfsmodus van het systeem te wijzigen. In een dubbelbuscircuit kan bijvoorbeeld een hoogspanningsscheider worden gebruikt om het bedrijfscircuit van de ene bus naar de andere te schakelen.

Structuurfunctie

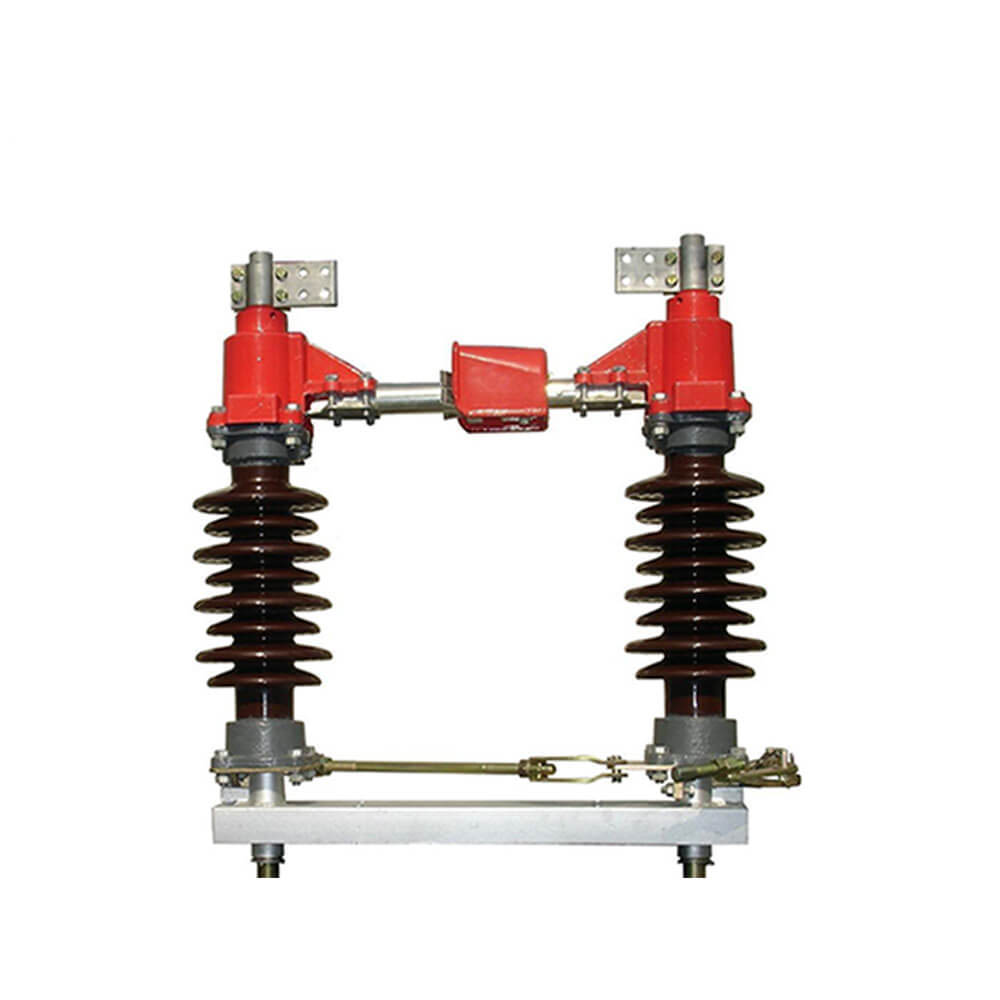

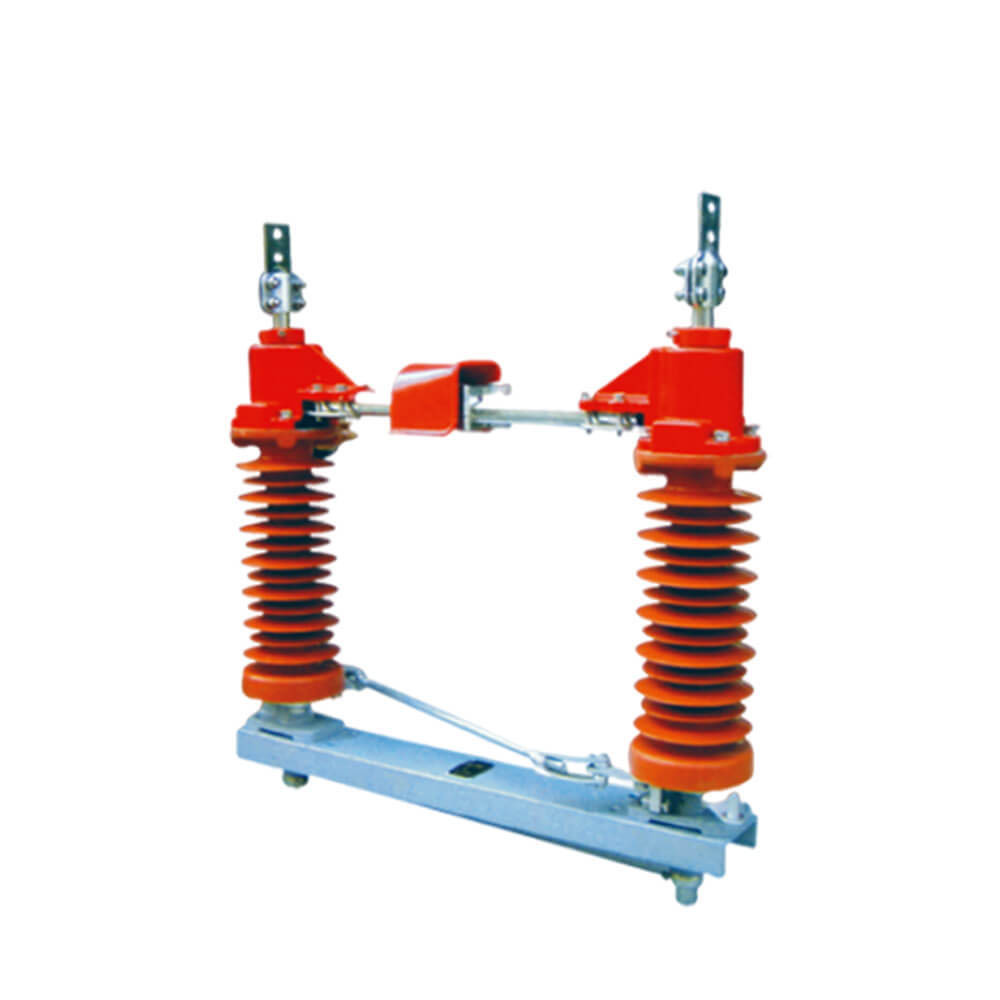

 Deze scheidingsschakelaar bestaat uit een voetstuk, isolatiebeugel, elektrisch materiaal en bedieningsmechanisme. Er zijn twee beugels op elke paal en er is een elektrisch mes geïnstalleerd op de bovenkant van elke beugel en het verbindingspunt van de twee messen bevindt zich tussen de twee beugels. Met de aandrijving van het bedieningsmechanisme kunnen de twee bladen horizontaal negentig graden draaien om te sluiten. We kunnen drie enkelpolige scheidingsschakelaars aansluiten op een driepolige schakelaar via een interlinkstang. Deze hoofdschakelaar kan worden gecombineerd met het handmatige mechanisme van het type CS11 of CS17, waarbij CS17 kan worden gebruikt als hoofdschakelaar met aardingsfitting. (motormechanisme kan worden geïnstalleerd volgens de eisen van de gebruiker), Redelijke structuur, flexibele bediening; gemakkelijke installatie, in staat om enkelpolig of driepolig te gebruiken; grote contactafstand, veilige en betrouwbare isolatie. Het aardingstype is flexibel afhankelijk van de eisen van de gebruiker. Er kan gekozen worden voor enkele aarding, dubbele aarding of zonder aarding.

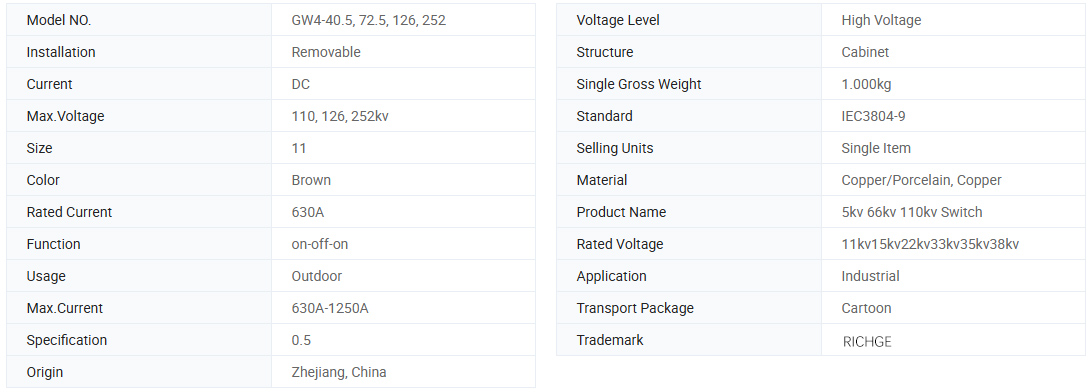

Basisinformatie.

Technische parameter

Model	Nominale spanning (kV)	Geschatte stroom (A)	Weersta stroom (kA)	4s korte tijd bestand tegen stroom (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Tekening

Gebruik omgevingsomstandigheden

1. Hoogte: ≤3000m;

2. Omgevingstemperatuur: -25℃~+40℃;

3. Windsnelheid: ≤35m/s;

4. Verontreinigingsgraad: ≤III;

5. Aardbevingsintensiteit: ≤8 graden;

6. Toepasselijke gelegenheden moeten vrij zijn van ontvlambare stoffen, explosieven en bijtende gassen.

Bestelinstructies

●Accepteer OEM & ODM: JA

●Certificaat: CE, testrapporten

●Productietijd: 7~ 12 werkdagen

●Garantieperiode: 12 maanden

●Levertijd: 15 dagen

●Vermeld bij het bestellen van deze schakelaar de modelspecificatie, nominale spanning, nominale stroom en andere technische gegevens.

●Als er speciale vereisten zijn, kunt u met ons onderhandelen om deze op te lossen.
