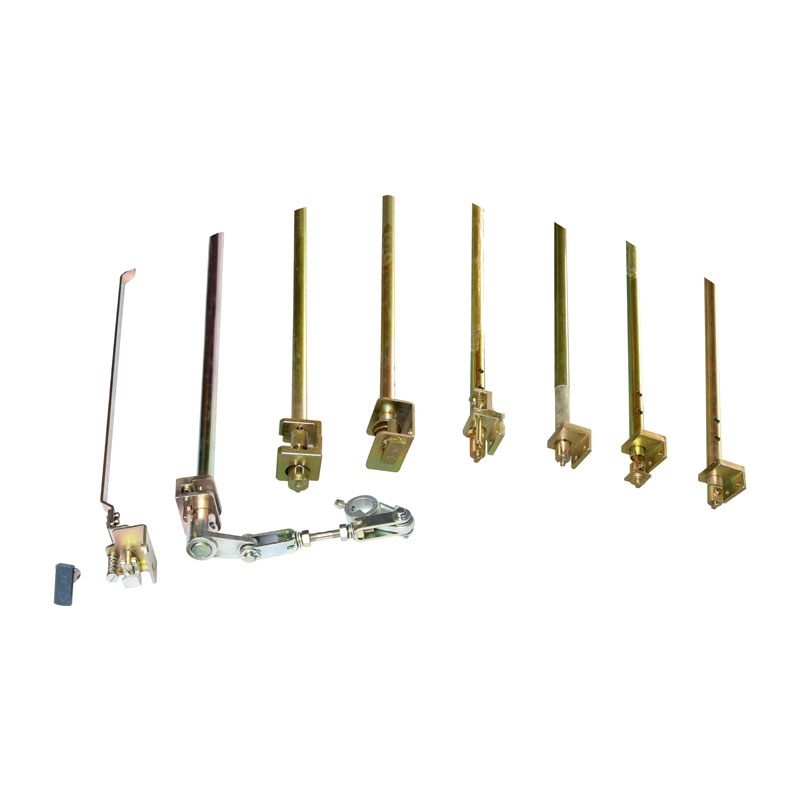

Aardingsschakelaarmechanisme voor schakelapparatuur

Toepassingen en functies

Het aardingsschakelaarmechanisme voor schakelapparatuur wordt gebruikt in onderstations, energiecentrales en industriële elektrische systemen om de veiligheid tijdens de bediening en het onderhoud van hoogspanningsschakelapparatuur te verbeteren. De primaire functie ervan is het voorkomen van onbedoelde of ongeoorloofde bediening van een aardingsschakelaar terwijl hoogspanningsapparatuur nog onder spanning staat, waardoor personeel en apparatuur worden beschermd tegen elektrische gevaren.

In substations zorgt het vergrendelingsapparaat ervoor dat een aardingsschakelaar alleen kan worden gesloten nadat is bevestigd dat andere relevante schakelaars (zoals stroomonderbrekers of isolatoren) in de juiste positie staan, waardoor een goede isolatie van het elektrische systeem wordt gegarandeerd. Dit is vooral van cruciaal belang bij het schakelen of aarden van stroomonderbrekers, transformatoren of isolatoren om gevaarlijke situaties te voorkomen waarin een geaard circuit nog steeds elektrische stroom kan transporteren. In elektriciteitscentrales dient het vergrendelingsapparaat een soortgelijk doel door te voorkomen dat operators hoogspanningsapparatuur aarden terwijl deze nog op het elektriciteitsnet is aangesloten, waardoor het risico op elektrische schokken tijdens onderhoudswerkzaamheden wordt verminderd.

Het aardingsschakelaar-vergrendelingsapparaat omvat doorgaans mechanische vergrendelingen of elektronische bedieningselementen die voorkomen dat de grondschakelaar wordt bediend, tenzij aan veilige omstandigheden wordt voldaan. Dit kan inhouden dat u ervoor moet zorgen dat de ontkoppelingsschakelaar open is of dat de apparatuur spanningsloos is. Sommige systemen kunnen ook indicatoren of alarmen bevatten die operators waarschuwen wanneer de omstandigheden veilig zijn om de grondschakelaar te bedienen.

Door ervoor te zorgen dat de aarding van apparatuur alleen onder de juiste omstandigheden plaatsvindt, helpt het vergrendelingsapparaat de onderhoudsprocessen te stroomlijnen, menselijke fouten te minimaliseren en de operationele veiligheid te vergroten. Het is een essentieel veiligheidskenmerk voor het handhaven van de betrouwbaarheid en veiligheid van elektrische systemen, vooral in hoogspanningsomgevingen.

Schematisch diagram van montage

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010-241/242

Opmerking:

reeks 22 schakelmontage draaiarm heeft twee maten: conventioneel 60 hartafstand, als de klant een hartafstand van 80 nodig heeft, geef dit dan toe bij bestelling.
