Ground Switch Interlock -apparaat

Toepassingen en functies

Het grondschakelaarvergrendelingsapparaat wordt gebruikt in onderstations, energiecentrales en industriële elektrische systemen om de veiligheid te verbeteren tijdens de werking en onderhoud van hoogspanningsschakelaars. De primaire functie is om de toevallige of ongeautoriseerde werking van een aardschakelaar te voorkomen, terwijl hoogspanningsapparatuur nog steeds wordt bekrachtigd, waardoor personeel en apparatuur wordt beschermd tegen elektrische gevaren.

In onderstations zorgt het interlock -apparaat ervoor dat een aardschakelaar alleen kan worden gesloten nadat hij wordt bevestigd dat andere relevante schakelaars (zoals stroomonderbrekers of isolatoren) zich in de juiste positie bevinden, wat zorgt voor een goed isolatie van het elektrische systeem. Dit is vooral van cruciaal belang bij het omschakelen of aarding van stroomonderbrekers, transformatoren of isolatoren om gevaarlijke situaties te voorkomen waarin een geaarde circuit nog steeds elektrische stroom kan vervoeren. In energiecentrales dient het interlock-apparaat een soortgelijk doel door te voorkomen dat operators hoogspanningsapparatuur hebben gebieden, terwijl het nog steeds is aangesloten op het vermogensnet, waardoor het risico op elektrische schok tijdens onderhoudswerkzaamheden wordt verminderd.

Het gemalen schakelaarvergrendelingsapparaat omvat meestal mechanische vergrendeling of elektronische bedieningselementen die voorkomen dat de grondschakelaar wordt bediend, tenzij aan de veilige omstandigheden wordt voldaan. Dit kan omvatten dat de schakelaar van de loskoppeling open is of dat de apparatuur is ontzegd. Sommige systemen kunnen ook indicatoren of alarmen bevatten die operators op de hoogte stellen wanneer de omstandigheden veilig zijn om de aardschakelaar te bedienen.

Schematisch diagram van montage

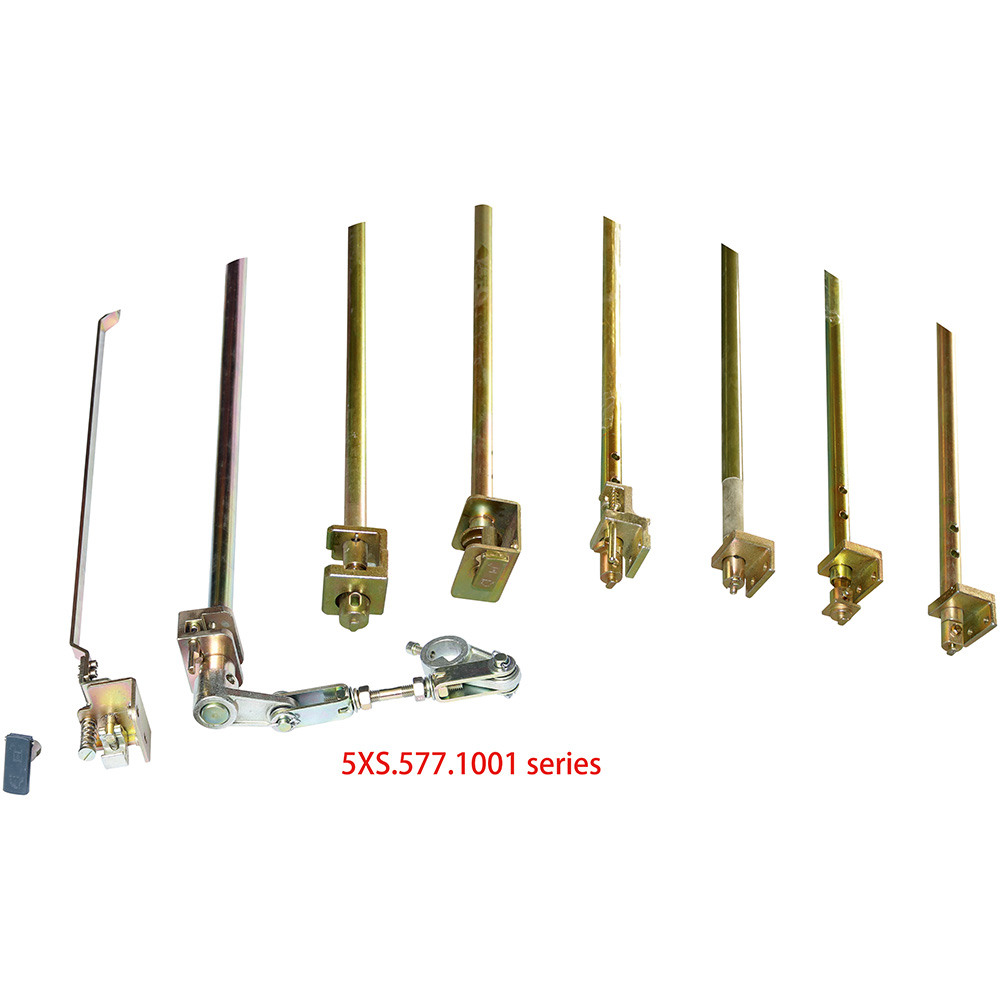

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (dubbele deur)/ 5xs.577.1003.1 (enkele deur)
5xs.577.1004 (dubbele deur)/ 5xs.577.1004.1 (enkele deur)
