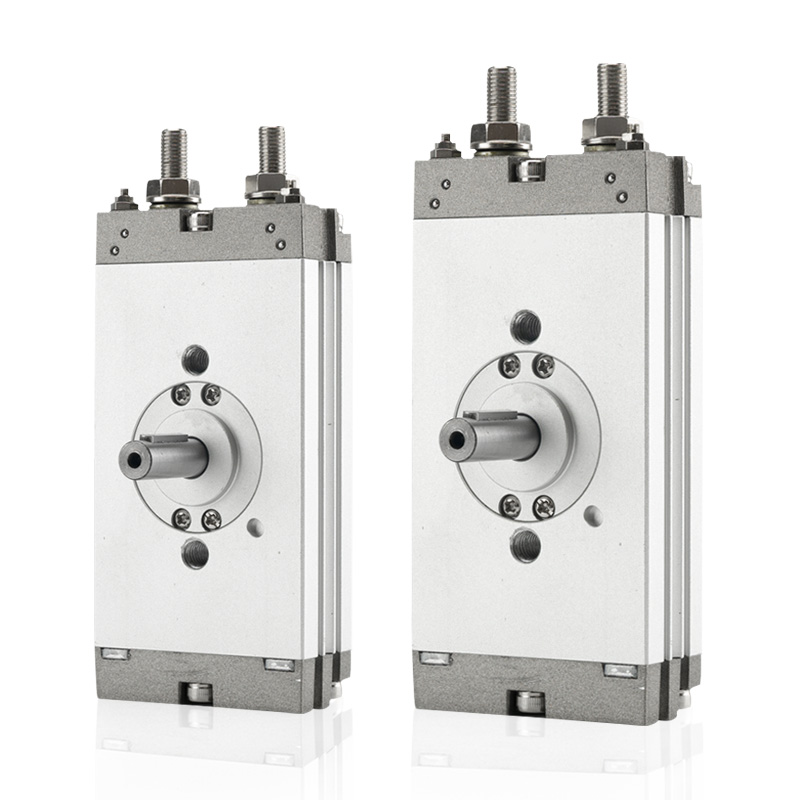

CRQ2-serie ultradunne tandheugel-roterende cilinder | Compacte zwenkcilinder zonder speling

Merk: SOLH van Richge Technology

1. Productoverzicht en kernvoordelen

     De SOLH CRQ2-serie is een ultradunne roterende cilinder met plat tandheugel en rondsel met een structuur met dubbele zuiger en geen speling. Met een ultralage lichaamshoogte en een geïntegreerd flensmontageontwerp ondersteunt het een groot bereik van 90°/180°/360° zwenkhoeken en dekt boormaten van φ10 tot φ40. Deze cilinder is geoptimaliseerd voor apparatuur met beperkte ruimte en levert zeer nauwkeurige en stabiele roterende prestaties voor lichte en middelzware indexerings-, flipping- en roterende stations, en dient als de compacte roterende oplossing bij voorkeur voor 3C-, verpakkings- en medische automatiseringsapparatuur.

2. Volledige technische specificaties

 2.1 Basisparameters

     • Boring maat: φ10/φ15/φ20/φ30/φ40 (Ultradunne platte structuur)

     • Bedrijfsmodus: Dubbelwerkende tandheugelaandrijving

     • Werkdrukbereik: 0,15 ~ 0,7 MPa; φ20/φ30/φ40 tot 1,0 MPa

     • Bewijsdruk: 1,05 MPa

     • Omgevingstemperatuur: 0℃~60℃ (ijsvrije omgeving)

     • Smering: Olievrije zelfsmerende werking

     • Bufferconfiguratie: φ10/φ15 alleen met ingebouwde rubberen buffer; φ20/φ30/φ40 met dubbele rubberen buffer + optioneel verstelbare luchtbuffer (achtervoegsel C)

     • Hoekaanpassing: Standaard ±5° fijnafstelling via eindbouten

     • Magnetische compatibiliteit: CDRQ2 ingebouwde magnetische ring, compatibel met schakelaars uit de D-M9B / D-A93-serie

  2.2 Theoretische koppeltabel (@0,5 MPa, N·m)

  2.3 Standaard zwenkhoek en verstelbaar bereik

     • 90° zwenken: Verstelbaar bereik 80°~100°

     • 180° zwenken: Verstelbaar bereik 170°~190°

     • 360° verlengde schommel: Verstelbaar bereik 350°~370° voor speciale vereisten voor volledige rotatie

  2.4 Specificatie poortgrootte

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standaard Rc1/8; Optionele G1/8 & NPT-draad

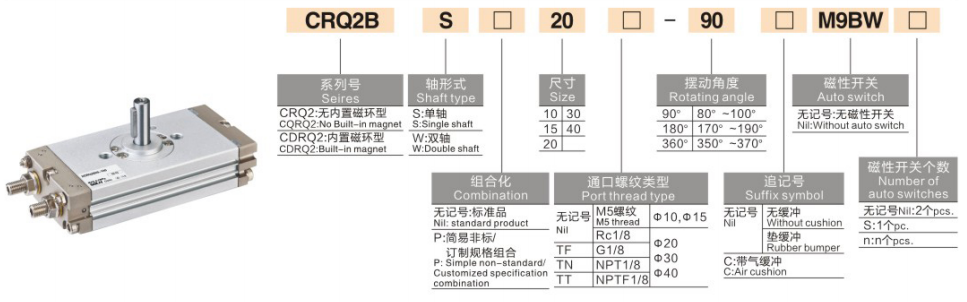

3. Regels voor modelnaamgeving en bestelvoorbeelden

  1. Volledige modelstructuur: CDRQ2BS20-180C

  2. Typische bestelvoorbeelden

     • Standaard niet-buffermodel: CRQ2BW15-90 (basistype, dubbele as, φ15 boring, 90° zwenking, niet-magnetisch, rubberen buffer)

     • Zeer nauwkeurig buffermodel: CDRQ2BS40-180C (uitgerust met magnetische ring, enkele as, φ40 boring, 180° zwenking, luchtbuffer)

4. Structureel principe en kernsterkten

  4.1 Interne structuur en werkingsprincipe

     De CRQ2-serie maakt gebruik van een symmetrische dubbele rack-maasstructuur met dubbele zuigers. Perslucht drijft dubbele zuigers aan voor synchrone lineaire beweging, waardoor de tandheugel wordt geduwd voor een stabiel draaikoppel. De geïntegreerde platte behuizing wordt geleverd met een ingebouwd buffermechanisme, stelbouten voor de eindhoek, een enkelzijdige leidinginterface en dubbelzijdige magnetische schakelgroeven. De symmetrische krachtstructuur elimineert schudden en speling tijdens het gebruik, waardoor een ultrastabiele, uiterst nauwkeurige roterende positionering wordt bereikt.

  4.2 Unieke kernvoordelen

     • Ultradun plat lichaam: Extreem lage lichaamshoogte (17 ~ 37 mm), het cilinderlichaam kan direct als flens worden gebruikt, waardoor extra montagebeugels overbodig zijn en de verticale installatieruimte aanzienlijk wordt bespaard.

     • Ontwerp zonder speling: De volledig in elkaar grijpende structuur met dubbel rek realiseert rotatie zonder speling, waardoor een hoge nauwkeurigheid bij herhaalde positionering en een jittervrije start-stop-werking wordt gegarandeerd.

     • Nette leidingen en bedrading: Enkelzijdige luchtinterface en dubbele schakelaargroeven aan dezelfde kant vereenvoudigen de bedrading en leidingindeling ter plaatse voor een schonere apparatuurstructuur.

     • Nauwkeurige hoekafstelling: Standaard ±5° verstelbare zwenkhoek, geschikt voor diverse nauwkeurige positioneringsvereisten.

     • Gediversifieerde asopties: Optioneel enkele as (universeel) en dubbele as (bidirectionele koppeling) om te passen bij verschillende geautomatiseerde verbindingsmodi.

5. Installatie- en selectierichtlijnen

  5.1 Installatiemodus

      Basis B-type: De onderkant van het cilinderlichaam ondersteunt directe montage met gereserveerde positioneringsgaten. Het geïntegreerde flensontwerp vereist geen extra bevestigingsaccessoires, met een snelle installatie en hoge positioneringsnauwkeurigheid.

  5.2 Kernselectiecriteria

     • Prioriteit voor ruimtebeperking: Kies de ultradunne CRQ2-serie voor scenario's met beperkte verticale hoogte; selecteer MSQ/HRQ-serie voor voldoende installatieruimte.

     • Precisie- en spelingvraag: Tandheugel CRQ2 voor uiterst nauwkeurige positionering zonder speling; schoepentype CRB2 voor goedkope rotatie onder grote hoeken bij lichte belasting.

     • Bevestiging van de zwenkhoek: Standaard 90°/180° voor conventioneel kantelen/positioneren; 360° verlengd type voor werkomstandigheden met volledige cirkelrotatie.

     • Buffermatching: Selecteer C luchtbuffer voor hoge snelheid en middelzware belasting; standaard rubberen buffer voldoet aan de eisen bij lage snelheden en lichte belasting.

     • Signaalfeedbackvraag: Kies de CDRQ2 magnetische ringversie voor PLC-positiedetectie en geautomatiseerde koppelingscontrole; CRQ2 niet-magnetische versie voor eenvoudige draaibeweging zonder signaalfeedback.

6. Typische toepassingsscenario's

     • 3C en elektronica-industrie: Flippen van printplaten, sorteren van chips, rotatie van kleine armatuur en nauwkeurige positionering van componenten.

     • Verpakkings- en drukapparatuur: Etikettenzwaaien, positionering van de doosafdichting, doorbuiging van de baffle en continue richtingsverandering van de verpakkingslijn.

     • Compacte automatiseringsstations: Miniatuurklepschakeling, nauwkeurige indexeringspositionering en draaibediening in kleine apparatuurruimte.

     • Medische en precisiemachines: Kleine rotatie van de manipulator, nauwkeurig omdraaien van medische accessoires en geautomatiseerde mini-roterende platforms.

7. Vergelijkingstabel CRQ2B versus CDRQ2B

Samenvatting van één zin

     De ultradunne roterende cilinder zonder speling uit de SOLH CRQ2-serie heeft een plat geïntegreerd flensontwerp, een in meerdere hoeken verstelbare rotatie en een ruimtebesparende installatie, waardoor uiterst nauwkeurige, stabiele en compacte roterende oplossingen worden geboden voor lichte en middelzware geautomatiseerde flipping- en indexeerstations met kleine ruimtes.
