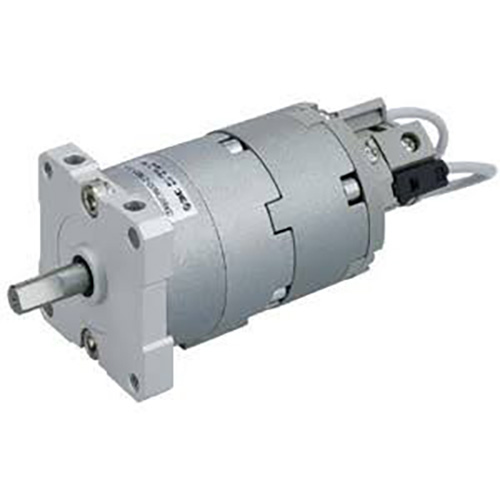

CRBU2-serie roterende actuator met vrij gemonteerde vaan

Merk: SOLH van Richge Technology

Productpositionering en structurele kernkenmerken

     De SOLH CRBU2-serie is een roterende zwenkcilinder van het mini-vane-type, ontworpen voor precisie-draaistations met beperkte ruimte, met vrije montage in meerdere richtingen, een ultradunne lichtgewicht behuizing, speling zonder versnelling en een grote zwenkhoek. Beschikbare boringmaten: 10/15/20/30/40, met opties voor enkele/dubbele schoepen om te voldoen aan verschillende roterende flipping-eisen bij lichte belasting.

 1. Belangrijkste hoogtepunten van het ontwerp

     -- Directe aandrijving vaan (S enkele vaan / D dubbele vaan): geen tandwieloverbrenging, geen speling, soepele rotatie en uiterst nauwkeurige positionering

     -- Volledige vrije montage cilindrische omtrek: monteerbaar boven/onder/links/rechts/axiaal zonder extra montagebeugels; 12% lichter dan CRB2 voor een compacte, compacte uitrustingsindeling

     -- Volledig draaihoekbereik: enkele schoep 90°/180°/270°; Dubbele lamel 90°/100°, maximale draaihoek van enkele lamel tot 270°

     -- Dubbele slangindeling: standaard zijpoort (geen achtervoegsel) / axiale poort (achtervoegsel E) om te passen bij verschillende pijpleidingrouteringsindelingen

     -- Uitbreidbare functionele modules: optionele W-hoekversteleenheid en ingebouwde magnetische ring voor installatie van magnetische schakelaars; geen radiaal uitstekende delen om kastruimte te besparen

     -- Premium lekarm afdichtingssysteem: speciale composietafdichting met ingebouwde positioneringsstop, ultralage interne lekkage, olievrije werking geschikt voor schone productieomgevingen

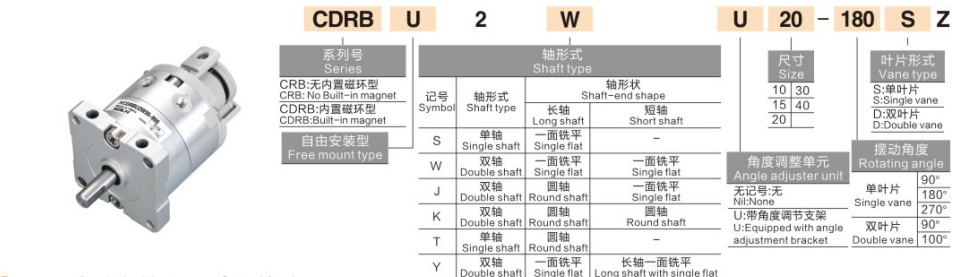

Volledige modelnaamgevingsregel

  1. Modelvoorbeeld: CRBU2WU20-180SE-M9BW

 2. Voorbeelden van standaardorderreferenties

     -- Standaard zijpoort met enkele vaan: CRBU2-20-180S

     -- Met hoekverstelling + dubbele lamel: CRBU2W30-90D

     -- Axiale poort + magnetische schakelaar: CRBU2-15-270SE-M9B

Standaard universele technische specificaties (testdruk: 0,5 MPa)

  1. Algemene prestatieparameters

     -- Bedrijfsdrukbereik: maat 10/15: 0,2 ~ 0,7 MPa; Maat 20/30/40: 0,15~1,0 MPa

     -- Omgevingstemperatuur: 5 ~ 60℃ (geen ijsvorming in de luchtleidingen)

     - Hoekherhalingspositioneringsnauwkeurigheid: ±0,01°, stabiele rotatie zonder speling

     -- Ingebouwde buffer: Geen; externe schokdemper afzonderlijk configureerbaar

     -- Toegestane kinetische impactenergie: 0,00015 ~ 0,04J (neemt proportioneel toe met de boring)

     -- Smeringsvereiste: in de fabriek voorgesmeerd, olievrij ontwerp

  2. Tabel theoretische uitgangskoppels (eenheid: N·m @0,5 MPa)

  3. Referentie gewicht en totale afmetingen (180°-specificatie)

Kernconcurrentievoordelen

  1. Vrije montage in meerdere richtingen bespaart ruimte

     -- Cilindrisch glad lichaam kan met schroeven op elk oppervlak zonder beugels worden bevestigd; 12% lichtere behuizing, de optimale keuze voor zeer compacte geïntegreerde apparatuurframes

  2. Ultra-precieze hoekpositionering zonder speling

     -- Directe schoepenaandrijving elimineert de ingrijpingsspeling van de tandwielen, ultra-soepele rotatie met ±0,01° herhaalnauwkeurigheid voor hoekcontrolestations met strikte precisie

  3. Groot verstelbaar zwenkbereik met optionele stopeenheid

     -- Enkele schoep met maximale draaihoek van 270°; W-hoekaanpassingsmodule maakt traploos instelbare slag 0~240° mogelijk, handige hoekafstelling op meerdere stations

  4. Dubbele schoep levert verdubbeld koppel onder identieke contouren

     -- Dezelfde buitenafmetingen, het D-model met dubbele schoepen biedt tweemaal het koppel van de S-enkele schoepen om hogere roterende belastingen aan te kunnen

  5. Olievrije afdichtingsstructuur met lange levensduur

     -- Composietafdichting met lage wrijving, levensduur van meer dan 5 miljoen schakelcycli, compatibel met gewone werkplaatsen en stofvrije, schone productielijnen

Montagemethoden en typische industriële toepassingen

  1. Twee hoofdmontagevormen

     -- Directe montage op het lichaam: schroeven kunnen op elk cilindrisch oppervlak worden bevestigd, axiale/radiale installatie mogelijk, snelle demontage en vervanging

     -- Gecombineerde montage van extra vlakke plaat: horizontaal of verticaal bevestigen via montageplaat, ideaal voor roboteindeffector, installatie aan de zijkant van de apparatuur en verborgen installatie bovenaan

  2. Typische toepassingsscenario's

     -- 3C Elektronica-automatisering: omdraaien van minicomponenten, roterende positionering van de camera, schakelen van de jighoek, roterende indexering van het inspectiestation

     -- Precisie-assemblagelijnen: draaimechanisme voor het vastdraaien van schroeven, aanpassing van de klemhoek van de terminal, licht werkstuk 180 ° omslag

     - Verpakkingsmachines: rotatie van materiaalschotten, fijnafstemming van de etiketbevestigingshoek, roterende invoer met korte slag

     - Algemene automatiseringsapparatuur: draaischakelaar voor apparatuurdeur, schakelen tussen productiestations, hoogfrequente heen en weer gaande rotatie met lichte belasting

Selectievergelijking: CRBU2 vrije montage versus CRB2 standaard gemonteerde roterende actuator

Snelle selectiegids in 3 stappen

  1. Keuze van de boringgrootte op basis van koppelbelasting

     -- Bereken het werkelijke werkkoppel, selecteer een model met een koppelveiligheidsmarge van 50%:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Selectie van het schoepentype

     -- Lichte belasting met laag koppel → S enkele schoep; Hoge zware draaibelasting → D dubbele schoep (dubbel koppelvermogen)

  3. Configuratie-matching

     -- Hoekfijnafstelling vereist: voeg het achtervoegsel W-hoekversteleenheid toe (0~240° traploos instelbaar)

     - PLC-positiesignaalfeedback: rust een M9B / M9BW-magneetschakelaar uit om de draailimiet in twee richtingen te detecteren

     -- Vraag naar leidingroutering: blanco voor standaard zijpoort, achtervoegsel E voor axiale centrale luchtpoort

Samenvatting van één zin

     SOLH CRBU2 vrij gemonteerde vaan-roterende cilinder met beugelvrije willekeurige installatie, nulspeling van ± 0,01 ° precisie, dubbele enkele/dubbele schoepenkoppelopties en zij-/axiale luchtpoortindeling, met optionele W-hoekregelaar en M9BW magnetische schakelaar, lichtgewicht compacte oplossing voor 3C, precisiemontage en verpakking van lichtbelaste roterende flipping-stations.
