CKG1 (CKP1) serie klemcilinder | Op een stang gemonteerde zware cilinder met antimagnetische schakelaars

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernverschillen

     De SOLH CKG1/CKP1-serie zijn op stang gemonteerde heavy-duty klemcilinders, speciaal ontworpen voor lassen en omgevingen met sterke magnetische interferentie. Verkrijgbaar in boringmaten φ40/50/63 mm met standaard slagen variërend van 50 mm tot 200 mm. Deze serie is uitgerust met originele magnetische schakelaars met anti-sterk magnetisch veld die montage in 3 richtingen ondersteunen. Met zijn compacte lichtgewicht structuur, stabiele werking onder intense magnetische interferentie, grote klemkracht en instelbare bewegingssnelheid, is het perfect toepasbaar op booglas-/puntlasarmaturen, bevestiging van werktuigmachines en geautomatiseerde klemstations voor zware lasten. De serie is verdeeld in twee modellen: CKG1 met standaard ingebouwde magnetische ringen en CKP1 met krachtige ingebouwde magnetische ringen voor verschillende antimagnetische eisen.

1.1 Serie functionele indeling

     • CKG1 (standaard magnetische ring): Passend bij D-P3DWA / D-P4DW antimagnetische schakelaars. Geschikt voor gewone sterk magnetische omgevingen en spatwaterdichte scenario's voor booglassen. Optionele spatwaterdichte codes: -XC88 / -XC89 / -XC91, voor kosteneffectieve en stabiele anti-interferentieprestaties voor conventionele lasstations.

    • CKP1 (magnetische ring met hoog vermogen): Uitgerust met verbeterde ingebouwde sterke magnetische ringen en compatibel met hoogwaardige antimagnetische schakelaars D-P79WSE / D-P74L / Z. Het biedt een sterker antimagnetisch interferentievermogen en een stabielere signaalinductie, ideaal voor laswerkomstandigheden met hoge magnetische velden en hoge frequentie.

1.2 Unieke op stangen gemonteerde structuur

     De montagestang van de magnetische schakelaar is integraal ontworpen aan de zuigerstangzijde en ondersteunt installatie in 3 richtingen (boven / links / rechts). De ingebedde lay-out vermijdt interferentie van de armatuur en mechanische botsingen, waardoor flexibele bedrading en stabiele signaaldetectie in compacte lasarmatuurlay-outs wordt gegarandeerd.

1.3 Compacte upgrade en verwisselbaar ontwerp

     De geoptimaliseerde cilinderlichaamstructuur verkort de totale lengte met 7 mm voor het CKP1-40-model, met een vermindering van het totale gewicht met 7%. Het φ63-150 mm-model weegt slechts 1,82 kg. Volledig uitwisselbare installatieafmetingen met de traditionele oude CK1-serie, waardoor directe vervanging en upgrade mogelijk is zonder de armatuurstructuren te wijzigen.

1.4 Zware en duurzame prestaties

     Neemt een dubbelwerkende bidirectionele bestuurbare structuur aan met standaard dubbelzijdige luchtbuffer voor stabiele klem- en losbeweging. De zuigerstang ondergaat een hardverchroomde behandeling en het cilinderlichaam ondergaat een hard anodisatieproces, waardoor een uitstekende slijtvastheid en slagvastheid wordt gerealiseerd. Het olievrije ontwerp past zich aan schone omgevingen en zware laswerkomstandigheden aan met weinig onderhoud.

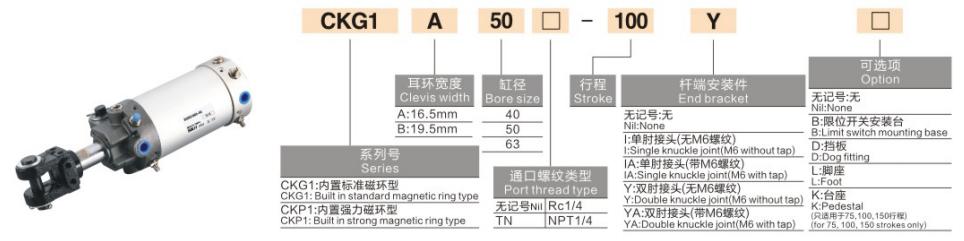

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelvoorbeelden: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Standaardbestellingsvoorbeelden

     • CKG1 Standaard magnetische configuratie: CKG1A63-50YZ-P4DWL (standaard magnetische ring, 16,5 mm oogbreedte, φ63 boring, 50 mm slag, op stang gemonteerd, met P4DWL antimagnetische schakelaar)

     • CKP1 Krachtige magnetische configuratie: CKP1B40-75Z-P79WSE (sterke magnetische ring, 19,5 mm zware oogbreedte, φ40 boring, 75 mm slag, op stang gemonteerd, met P79WSE hoogwaardige antimagnetische schakelaar)

3. Algemene technische parameters (20 ℃, 0,5 MPa standaardconditie)

  3.1 Basisspecificaties

     • Bedrijfsmodus: Dubbelwerkend (bidirectioneel bestuurbaar klemmen/loslaten)

     • Werkdrukbereik: 0,05 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

     • Omgevingstemperatuur: -10℃~60℃ (met magnetische schakelaar); -10℃~70℃ (zonder schakelaar)

     • Bedrijfssnelheid van de zuiger: 50~300 mm/s (schroefdraadsnelheidsregeling, niet-uitstekend cilinderlichaam)

     • Buffermodus: Standaard dubbelzijdige luchtbuffer; optionele verbeterde dubbelzijdige luchtbuffer (-X1515)

     • Smeringsmodus: Olievrije werking

     • Magnetische schakelaarfunctie: Professioneel anti-sterk magnetisch veldontwerp, exclusieve 3-richtings-staafmontage

3.2 Theoretische klemkracht (eenheid: kN @0,5 MPa)

3.3 Productgewicht (eenheid: kg bij slag van 100 mm)

4. Anti-sterke magnetische schakelaaraanpassing (kernvoordeel van op stang gemonteerd type)

     Installatie- en milieuvoordelen: De geïntegreerde schakelstangstructuur ondersteunt willekeurige installatie in 3 richtingen, waardoor ophoping van lasslakken en mechanische interferentie van de armatuur effectief wordt vermeden. De op elkaar afgestemde schakelaars hebben een professioneel spatwaterdicht en stofdicht ontwerp en zijn volledig aangepast aan zware en complexe laswerkomgevingen met een stabiele en betrouwbare signaaluitvoer.

5. Typische toepassingsscenario's

     • Lasinrichtingstations: Gespecialiseerd voor het booglassen en puntlassen van werkstukklemmen, spatwaterdichte positionering en het bevestigen van lasgereedschappen. Professioneel antimagnetisch en antispatontwerp lost signaaldrift- en uitvalproblemen op bij het lassen van sterk magnetische omgevingen.

     • Werktuigmachine- en bewerkingscentrum: Toegepast bij het bevestigen van werkstukken met zware belasting, het spannen van mallen en het nauwkeurig positioneren met een korte slag. Hoge klemkracht en uitstekende anti-doorbuigingscapaciteit zorgen voor een stabiele verwerkingstolerantie.

     • Geautomatiseerde heavy-duty stations: Geschikt voor het klemmen van zware pallets, overdrachtsbegrenzing en positionering van het kantelmechanisme. Het levert consistente en stabiele cyclische actie met een sterke weerstand tegen omgevingsinterferentie.

     • Werkgebieden met sterke magnetische velden: Perfect voor stations die zijn gekoppeld aan elektromagneten, klemmen in de buurt van hoogfrequente motoren en positionering in sterke magnetische interferentiezones. Speciale antimagnetische schakelaars garanderen 100% betrouwbare positiesignalen.

6. Snelle vergelijking van de CKG1- en CKP1-serie

7. Snelle selectiegids in 3 stappen

   1. Boringgrootte selectie: Selecteer de boringgrootte op basis van de werkelijke klembelasting. Volg de regel: theoretische klemkracht ≥ werkelijke belasting × 1,5 veiligheidsfactor. φ40 voor lichte belasting, φ50 voor middelzware belasting, φ63 voor werkomstandigheden met zware belasting.

   2. Lijnselectie: Standaardslagbereik van 50 mm tot 200 mm. Reserveer 5~10 mm extra slagmarge afhankelijk van de hoogte van het werkstuk om mechanische interferentie tijdens het vastklemmen te voorkomen.

   3. Configuratie-matching

￮ Magnetische ring en schakelaar: Kies CKG1 + P4DW voor gewone lasomgevingen; selecteer CKP1 + P79WSE voor lasstations met hoge frequentie en hoge interferentie.

￮ Specificatie oogbreedte: C=12,5 mm voor smalle installatieruimte; A=16,5 mm voor standaard algemeen gebruik; B=19,5 mm voor klemscenario's met zware belasting.

Samenvatting van één zin

     De SOLH CKG1/CKP1-serie op stang gemonteerde heavy-duty klemcilinders zijn professionele antimagnetische pneumatische oplossingen voor de lasindustrie, met 3-richtingsschakelaarinstallatie, olievrije werking, standaard luchtbuffer en verwisselbare installatiegrootte. CKG1 biedt kosteneffectieve magnetische anti-AC-prestaties, terwijl de geüpgradede CKP1 superieure AC/DC-anti-interferentiemogelijkheden biedt, beide ideaal voor stabiel zwaar klemmen in complexe sterke magnetische en lasomgevingen.
