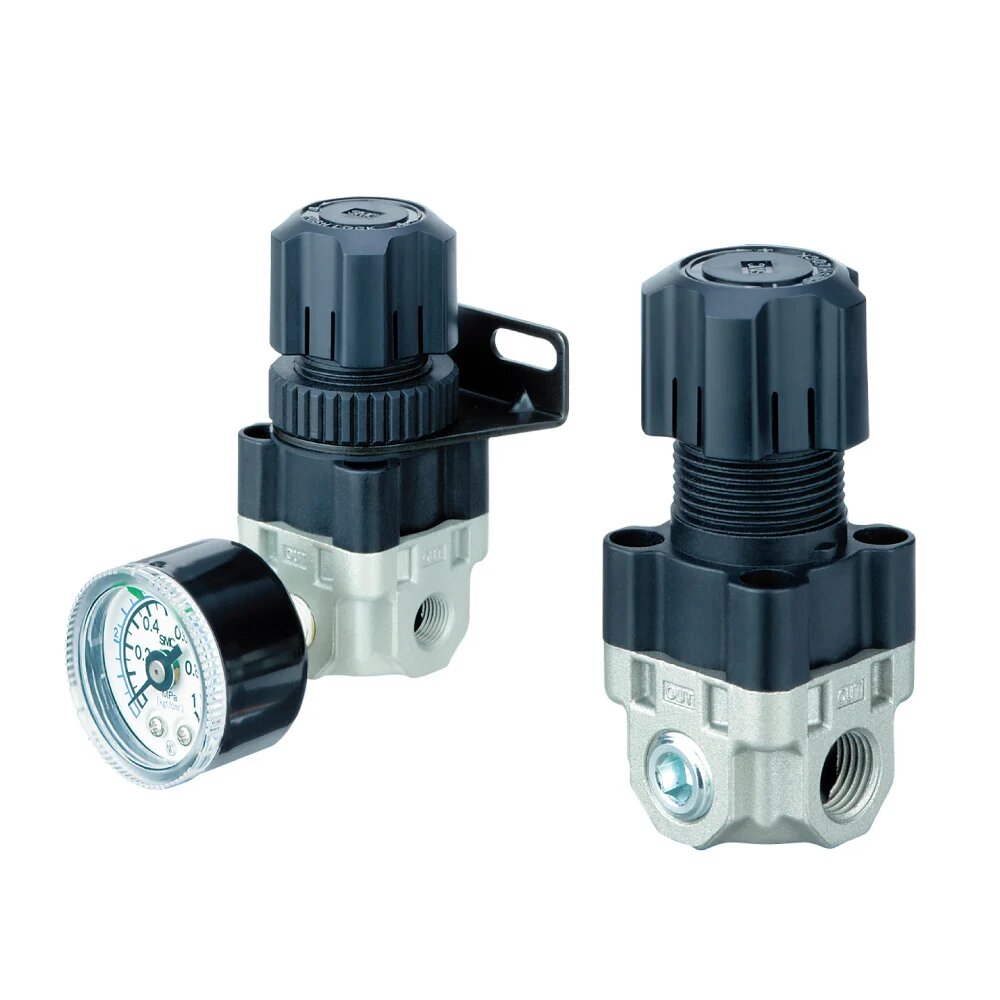

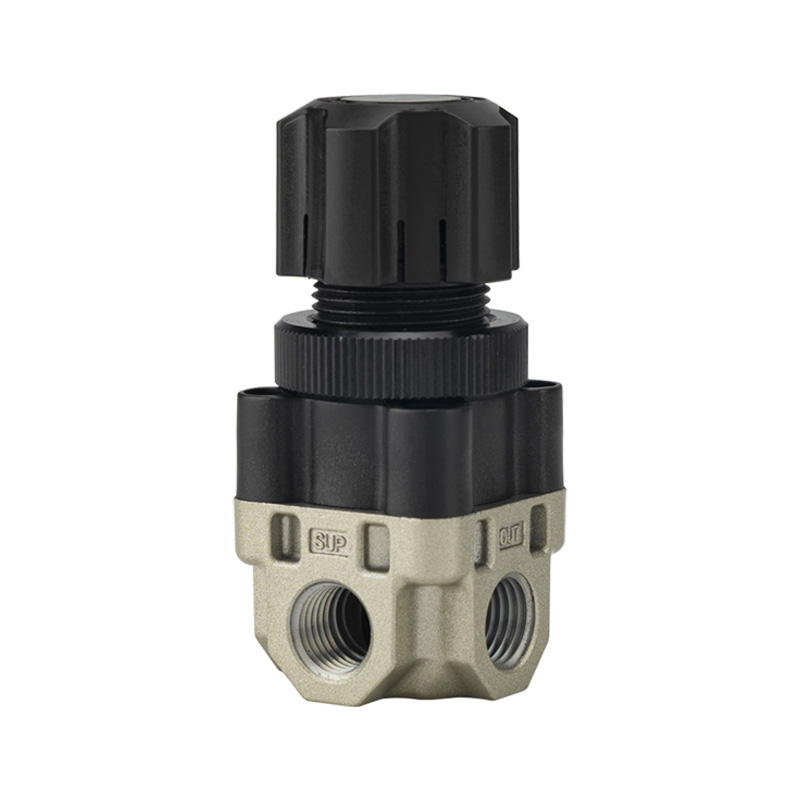

ARX-serie compacte drukregelaar

Merk:SOLH van Richge Technology (睿其格科技)

Productpositionering

     De ARX-serie, gedomineerd door het ARX20-model, is een ontlastregelaar met minizuigers die een maximale inlaatdruk van 2,0 MPa ondersteunt. Het is gericht op compacte apparatuur met luchttoevoer onder hoge druk en nauwkeurige aanpassingsscenario's met een klein debiet. Het integreert kleine afmetingen, geen continue ontluchting, grote stroomcapaciteit en een flexibele leidingindeling met meerdere poorten.

Structuur en werkingsprincipe

     --Direct werkende zuigerstructuur met ingebouwde reliëffunctie

     --De maximale inlaatwerkdruk bereikt 2,0 MPa, wat de limiet van 1,0 MPa van gewone AR-regelaars overschrijdt

     --Nul stabiel luchtverbruik zonder permanente ontluchting

     --Eén toevoerinlaat gecombineerd met drie onafhankelijke uitgangspoorten voor gediversifieerde leidingen

     --Miniatuur totale afmeting: 35 mm breedte, 80 mm lengte, nettogewicht slechts 110 g

Belangrijkste kernfuncties

1. Hoge inlaatdrukweerstand (kernvoordeel)

     Maximale werkdruk: 2,0 MPa; proefdruk: 3,0 MPa. Er zijn twee versies met instelbare druk beschikbaar: ARX20 voor een breed bereik van 0,05–0,85 MPa, ARX21 voor nauwkeurige regeling bij lage druk van 0,05–0,30 MPa.

2. Ultracompacte en lichtgewicht behuizing

    Totale afmeting 35 mm x 80 mm, slechts 110 g gewicht, perfect ingebed in smalle installatieruimtes en geïntegreerde automatiseringsapparatuur.

3. Geen luchtverlies en verhoogde stroomopbrengst

     Geen continu luchtverbruik voor uitstekende energiebesparende prestaties. De doorstroomcapaciteit verdubbelt die van reguliere regelaars in dezelfde grootteklasse.

4. Drievoudige uitlaatpoorten voor flexibele lay-out

     Drie uitgangspoorten ondersteunen meerkanaalsgasdistributie, manometerinstallatie of blinde plugsluiting. De Rc1/8-gaugepoort is gereserveerd en de optionele montagebeugel maakt installatie in meerdere richtingen mogelijk.

5. Stabiele en onderhoudsvrije werking

     Toepasselijk temperatuurbereik: -5℃ ~ +60℃. Automatische ontlasting laat overtollige druk ontsnappen ter bescherming van het circuit. De smeermiddelvrije interne structuur vermindert de dagelijkse onderhoudswerklast.

Tabel met technische specificaties

Uitleg van modelcode

Voorbeeld: ARX20-01GB

     --ARX: Productseriecode

     --20: Standaard drukbereik; 21: Lagedrukbereik

     --01: Poortgrootte 1/4"

     --G = G-schroefdraad / N = Rc-schroefdraad / F = NPT-schroefdraad

     --B: Uitgerust met montagebeugel; P: Paneelmontagetype

     --Suffix G: Wordt geleverd met bijpassende manometer

Typische toepassingsscenario's

     Kleine 2,0 MPa hogedrukluchtcompressoren Precisieapparatuur voor luchtblazen en vloeistofdosering Ingebouwde compacte pneumatische automatiseringsmachines Hogedrukluchttestcircuits Analytische instrumenten in het laboratorium, die geen lekkage en een stabiele drukuitvoer vereisen.

Samenvatting van één zin

     De ARX compacte zuigerregelaar ondersteunt een hoge inlaatdruk van 2,0 MPa zonder luchtverbruik, drievoudige uitgangspoorten en een grotere stroomsnelheid, en dient als de optimale oplossing voor kleine pneumatische drukregeling met hoge druk en laag debiet.
