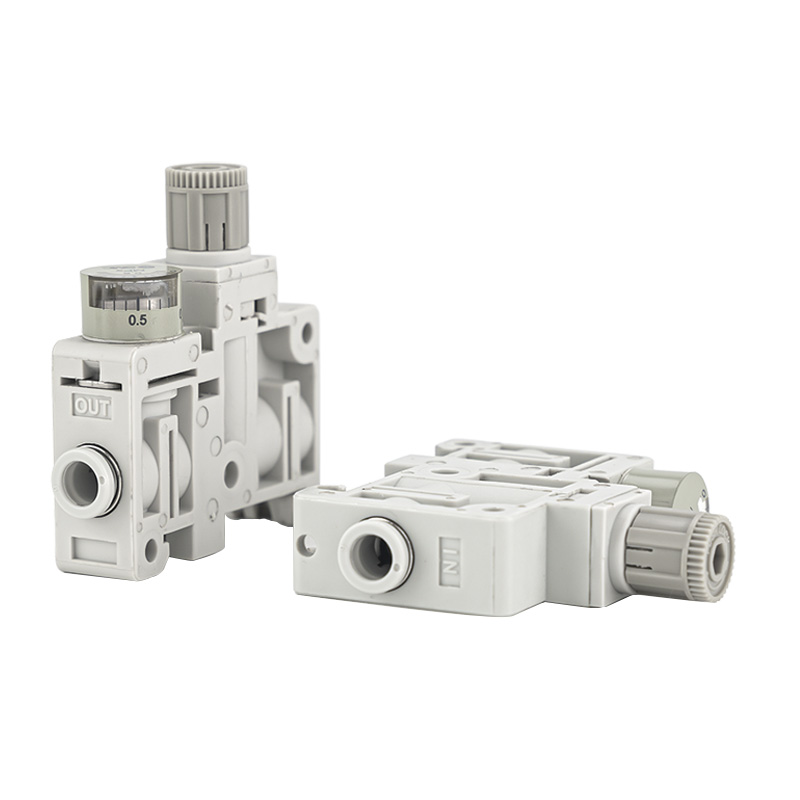

ARM5-serie ultracompacte drukregelaar (ARM5S)

Merk:SOLH van Richge Technology

Productpositionering

     ARM5 enkele regelaar model ARM5S is een 14 mm ultra-smalle, direct werkende zuigerdrukregelaar met ingebouwde standaard terugstroomfunctie. Het beschikt over kleine afmetingen, optionele enkele onafhankelijke installatie of gestapelde assemblage met spruitstukken, geïntegreerde one-touch push-in connectoren en uiterst nauwkeurige drukafstemming. Deze miniregelaar is op maat gemaakt voor miniatuurpneumatische circuits met strikte ruimtebeperkingseisen.

Structuur en werkingsprincipe

     · Direct werkende zuigerconstructie; reliëfversie standaard, niet-reliëfversie optioneel

     · Het standaard ontwerp met omgekeerde stroming maakt terugstroming mogelijk van de uitlaatpoort naar de inlaatpoort

     · Geïntegreerde insteekfittingen verkrijgbaar in rechte en elleboogtypes voor φ4, φ6, 5/32" en 1/4" buizen

     · Twee montageoplossingen: directe paneelmontage en DIN-railmontage

     · Ultralichte behuizing van slechts 33 gram

Belangrijkste kernfuncties

     1. 14 mm ultracompacte smalle behuizing De behuizingsbreedte is slechts 14 mm, met een volume dat is teruggebracht tot 1/7 van dat van conventionele AR20-standaardregelaars. Het past naadloos in ingebedde machines, bedieningspanelen en compacte kleine mallen.

     2. Zeer nauwkeurig instelbare druk. Het instelbare drukbereik bestrijkt 0,05–0,7 MPa. Het standaard reliëfmodel laat overtollige druk automatisch ontsnappen voor een stabiele output; Het optionele non-reliëfmodel levert superieure drukbehoudprestaties.

     3. Ingebouwde standaard retourstroomfunctie Het interne kanaal wordt automatisch geopend zodra de uitlaatdruk de inlaatdruk overschrijdt. Het kan direct stroomafwaarts van magneetkleppen worden geïnstalleerd om de algehele lay-out van het luchtcircuit te vereenvoudigen.

     4. Flexibele connectoren en meerdere montagemogelijkheden Rechte en elleboogfittingen zijn uitwisselbaar voor inlaat- en uitlaatpoorten. De regelaar ondersteunt directe bevestiging en stapelen op DIN-rails, met een optionele aan de zijkant gemonteerde manometer met een vermogen van 0,8 MPa.

     5. Corrosiebestendig en lange levensduur De gecombineerde behuizing van hars en aluminiumlegering is bestand tegen corrosie. De toepasselijke omgevingstemperatuur varieert van -5℃ tot +60℃. Smeermiddelvrije werking zorgt voor stabiele fietsprestaties op de lange termijn.

Technische specificatietabel

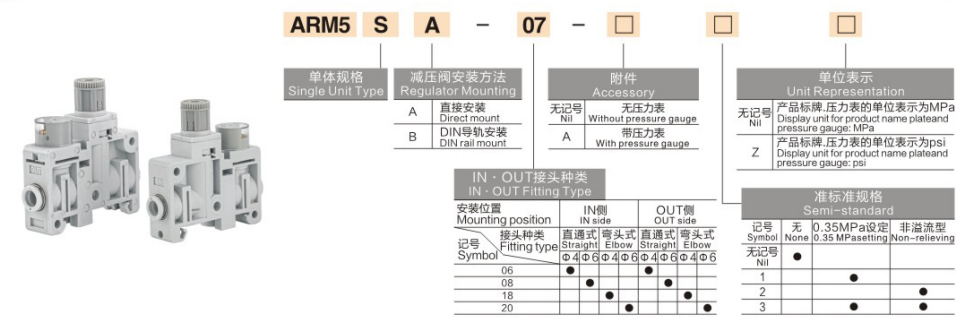

Uitleg van modelcode

Voorbeeld: ARM5SA-07-A

     · ARM5S: Eén onafhankelijk regelgevend orgaan

     · A: DIN-railmontage; B: Directe paneelmontage

     · 07: Fittingconfiguratie (IN recht + OUT recht voor φ6 buis)

     · A: Uitgerust met manometer aan de zijkant; blanco = zonder meter

Typische toepassingsscenario's

     Miniatuurautomatiseringsapparatuur en precisiemallen voor 3C-elektronica, medische apparaten en kleine robots Apparatuurlay-outs met uiterst beperkte installatieruimte Microstroomprecisiecontrole: luchtblazen, vacuümzuigen, vloeistofdosering en positioneringsbediening Meercircuit-verdeelstukstapelsystemen, die maximaal 10 aangesloten stations ondersteunen Serie-installatie achter elektromagnetische kleppen met behulp van tegenstroomkarakteristieken

Samenvatting van één zin

     De ARM5S mini-drukregelaar heeft een ultradunne zuigerstructuur van 14 mm, een standaard ontwerp met tegenstroom, geïntegreerde insteekfittingen, enkel-/spruitstukmontage en een lichtgewicht behuizing van slechts 33 g, die dient als de voorkeursoplossing voor micro-precieze pneumatische drukregeling. Metatitel en metabeschrijving Metatitel: ARM5S 14 mm ultracompacte minidrukregelaar | Richge Technology Meta Beschrijving: Richge ARM5S miniatuur pneumatische regelaar met standaard tegenstroom, DIN-rail spruitstukmontage, lichtgewicht 33g ontwerp voor kleine precisie-automatiseringscircuits.
