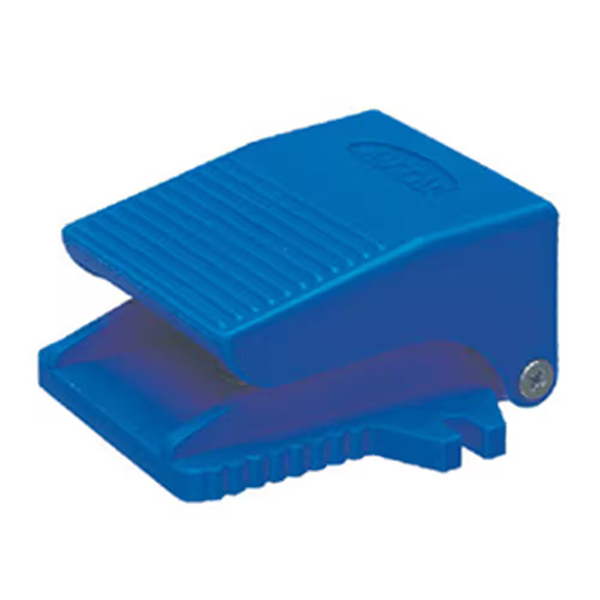

3F / 3FM-serie 3/2-weg voetpedaalventiel | Normaal gesloten, direct werkend pneumatisch voetventiel

Merk: SOLH van Richge Technology | Volledige compatibele vervanging voor AirTAC 3F / 3FM voetventiel

1. Productoverzicht

     De SOLH 3F- en 3FM-serie zijn dat wel3/2-weg direct werkende normaal gesloten pneumatische voetpedaalventielen, volledig compatibel en uitwisselbaar met originele AirTAC 3F210- en 3FM210-modellen. De 3F210 heeft een robuuste behuizing van gegoten aluminium, terwijl de 3FM210 een lichtgewicht mini-plastic structuur heeft. Beide series hebben een ingebouwd uitlaatontwerp met standaard P/A/R-luchtpoortlogica. Ze dienen als handsfree pneumatische schakelapparaten en worden veel gebruikt voor enkelwerkende cilinderbediening, vacuümonderbreking, handmatige aan-uitschakeling van het jog-luchtcircuit, stempelen en klembediening.

  1.1 Kernlogica en werkingsprincipe van de luchthaven

     • Definitie van de luchthaven: P (luchtinlaat), A (werkuitlaat), R (ingebouwde uitlaatpoort)

     • Normaal gesloten toestand (pedaal losgelaten): Pin-inlaat gesloten, A-poort communiceert met R-uitlaatpoort om de restdruk in de cilinder onmiddellijk te laten ontsnappen

     • Werkende staat (pedaal ingedrukt): P-A-circuit gaat open voor luchttoevoer, R-uitlaatpoort gesloten om de druk op peil te houden

     • Vergrendelingsfunctie (L-achtervoegsel): Uitgerust met een structuur met vergrendellipjes. Druk één keer om het pedaal te vergrendelen voor een continue luchttoevoer; druk nogmaals om de drukontlasting te ontgrendelen en te resetten

     • Standaardfunctie: Niet-L-modellen zijn van het type met directe zelfreset, waarbij de lucht automatisch wordt afgesloten en de druk wordt opgeheven nadat de voet is losgelaten

2. Modelcoderingsregels en definitie

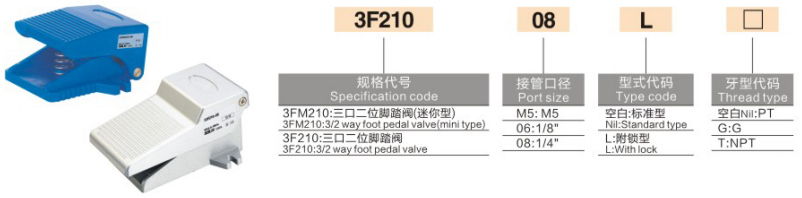

     Coderingslogica: 3(F/FM)210 - [Poortgrootte] [L-vergrendeling] - [Draadtype]

  2.1 Definitie van seriebehuizing

     • 3F210: Standaard heavy-duty behuizing van aluminiumlegering, 3/2-weg voetventiel

     • 3FM210: Mini lichtgewicht kunststof voetventiel, compact formaat voor installatie in smalle ruimtes

  2.2 Specificatie poortgrootte

     • M5: M5×0,8 fijne draad (exclusief voor 3FM mini-model, micropilootluchtregeling)

     • 06: G1/8 (PT1/8) standaard schroefdraad

     • 08: G1/4 (PT1/4) mainstream universele specificatie voor industriële gereedschappen

  2.3 Functie en draadachtervoegsel

     • L-achtervoegsel: Met zelfsluitende structuur voor langdurige drukbehoud

     • Geen L: Onmiddellijk zelfreset-type, automatische drukontlasting na loslaten van het pedaal

     • Draadtype: Blank=PT conische draad; G=Britse standaard parallelle draad; T=NPT Amerikaanse conische draad

     Modelvoorbeeld: 3F210-08L | G1/4 poort voetventiel van aluminiumlegering met zelfsluitende functie; 3FM210-M5 | M5 draad mini plastic micro voetventiel

  2.4 Vergelijkingstabel volledige seriespecificaties

3. Technische kernparameters

4. Selectieonderscheid: 3F Aluminium-serie versus 3FM Mini Plastic-serie

5. Functioneel onderscheid: zelfreset versus zelfvergrendelend

     • Niet-L Instant zelfresettype: Het pedaal veert automatisch terug nadat de voet wordt losgelaten, waardoor de luchttoevoer wordt afgesloten en de druk uit poort A wordt opgeheven. Dit is het meest voorkomende type voor jogging- en intermitterende controlescenario's.

     • L Achtervoegsel Zelfsluitend type: Druk één keer om het pedaal te vergrendelen voor continue luchttoevoer en drukbehoud; druk nogmaals om te ontgrendelen en de restdruk te laten ontsnappen. Speciaal ontworpen voor langdurig drukbehoud van pneumatische circuits.

6. Vervanging en typische toepassingen

  6.1 Compatibele vervanging

     De SOLH 3F/3FM-serie vervangt volledig de originele AirTAC 3F210/3FM210-serie en binnenlandse Xinchang/SOLIH-equivalente modellen, en kan oude FV320-voetpedaalkleppen direct upgraden en vervangen met perfecte dimensionale en functionele compatibiliteit.

 6.2 Typische toepassingsscenario's

     • Enkelwerkende cilindervoetbediening: Luchtbron → 3F voetventiel → enkelwerkende cilinder; de cilinder keert automatisch terug en laat de druk los wanneer het pedaal wordt losgelaten, waardoor een veilige intermitterende werking wordt gerealiseerd.

     • Vacuümzuignap Drukontlasting: Stap om lucht toe te voeren om het vacuüm af te sluiten; laat het pedaal los om lucht af te voeren en de zuignapkracht te elimineren, zodat het werkstuk snel wordt losgelaten.

     • Industriële verwerkingscontrole: Handmatige voetschakeling voor kleine stansmachines, slijpmachines en pneumatische klemsystemen, waardoor de handen vrij zijn voor een efficiënte bediening.

Samenvatting van één zin

     SOLH 3F/3FM-serie 3/2-weg normaal gesloten voetpedaalventielen omvatten robuuste aluminium zelfreset/zelfsluitende modellen en mini lichtgewicht plastic modellen. Met IP54 stof- en spatwaterdichte prestaties, smeermiddelvrije werking en volledige AirTAC-compatibiliteit, zijn dit de standaard handsfree pneumatische schakelkleppen voor cilinderbediening, vacuümonderbreking en bediening van industriële gereedschappen.
