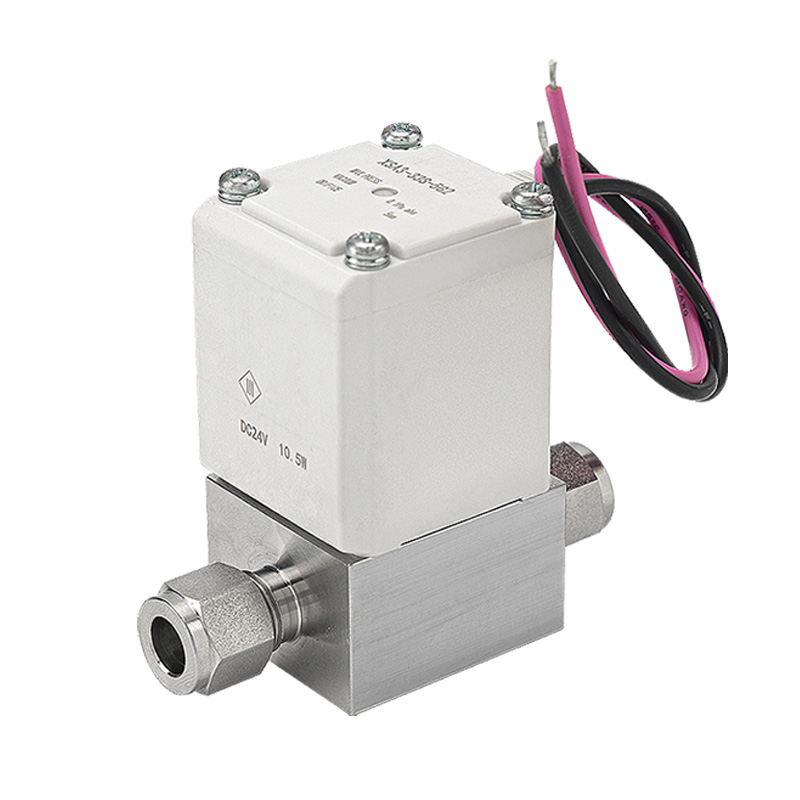

XSA-serie normaal gesloten hoogvacuümmagneetventiel

Merk:SOLH van Richge Technology

1. Productpositionering

     De SOLH XSA-serie is een normaal gesloten magneetventiel, speciaal ontworpen voor ultrahoogvacuümcircuits. Het realiseert een nauwkeurige aan-uitregeling van lucht en inerte gasmedia. Met ultieme hoge vacuümtolerantie, ultraminimale lekkage, schone anti-contaminatieconstructie en snelle reactiesnelheid, dient het als een kernvacuümcomponent voor precisieprocesapparatuur, waaronder halfgeleiders, PV-panelen, LCD-schermen, medische en voedselverwerkingsmachines.

2. Belangrijkste kernfuncties

-- Ultrahoge vacuümcompatibiliteit

     De minimale absolute bedrijfsdruk bereikt 1×10⁻⁶ Pa, wat volledig voldoet aan de procesnormen voor ultrahoog vacuüm om stabiel vacuümbehoud en snelle pompefficiëntie van vacuümsystemen te garanderen.

- Superieure strakke afdichting en ultralage lekkage

     Interne lekkage ≤ 1,3×10⁻⁹ Pa·m³/s; externe lekkage ≤ 1,3×10⁻¹¹ Pa·m³/s. Dubbele prestaties met weinig lekkage stabiliseren de vacuümgraad van het systeem en elimineren het risico op gevaarlijke gasontsnapping voor werkomgevingen.

-- Schone geoptimaliseerde structuur met weinig deeltjes

     Interne veer geïntegreerd in het kleplichaam om de wrijving van bewegende componenten en de vorming van deeltjes te verminderen, waardoor productielijnen perfect aansluiten op strikte eisen voor cleanrooms.

- Laag stroomverbruik en lichtgewicht overzicht

     Het stroomverbruik van de spoel is tot 25% verminderd in vergelijking met eerdere generaties; totale gewichtsbesparing met maximaal 18% (minimaal 0,41 kg). Het energiebesparende ontwerp maakt compacte integratie in frames voor precisieapparatuur mogelijk.

-- Meerdere verbindingsopties

     Er zijn twee universele aansluitschema's beschikbaar: fittingen met gelaatsafdichting, 1/4" en 3/8" compressiefittingen en interne Rc/NPT-schroefdraad, compatibel met diverse standaard specificaties voor vacuümpijpleidingen.

-- Groot spanningsbereik en diverse elektrische aansluitingen

     Omvat reguliere spanningen, waaronder DC24V, AC110V / AC220V. Meerdere bedradingsvormen zoals snelsteekterminals, DIN-terminals en kabelinvoer passen zich aan alle reguliere geautomatiseerde besturingssystemen aan.

-- Stabiele en veilige industriële certificering

     Vlamvertragende spoelkwaliteit UL94V-0; gecertificeerd volgens RoHS-, CE-, CAT.ES140-7B-normen, geschikt voor langdurig continu non-stop industrieel gebruik.

3. Volledige technische specificatietabel

4. Typische toepassingsscenario's

      -- Halfgeleiderproductie: gasinjectie in de proceskamer en aan-uitregeling van vacuümpijpleidingen

     -- PV- en LCD-productielijnen: pompen in ultrahoge vacuümkamers en drukbehoudlussen

     -- Medische apparatuur: instrumenten voor vacuümsterilisatie en vacuümcircuits voor analytische laboratoria

     -- Voedingsindustrie: vacuümverpakkings- en vacuümdroogmachines

     -- Wetenschappelijk onderzoekslaboratoria: experimentele apparaten met ultrahoog vacuüm en testapparatuur voor deeltjesfysica

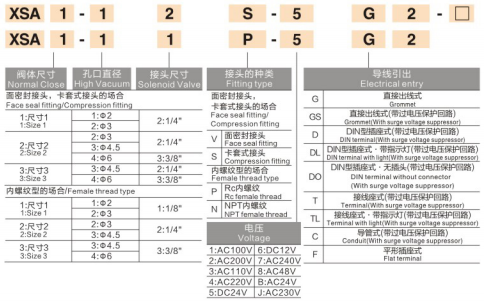

5. Modelvoorbeelden en selectierichtlijnen

5.1: Typische modelcodes:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Belangrijkste selectiepunten

      -- Bevestig de vereisten voor vacuümkwaliteit: of 1×10⁻⁶ Pa (abs) ultrahoge vacuümprestaties vereist zijn

      -- Selecteer het type pijpleidingaansluiting: gelaatsafdichting, ferrule-fitting of Rc/NPT-binnendraad

      - Match spoelspanning en elektrische aansluiting: DC24V- of AC-serie; snelle plug-/DIN-/buisbedrading

      -- Bevestig de poortgrootte: 1/4", 3/8" om aan de systeemstroomvraag te voldoen

Samenvatting van één zin

     SOLH XSA normaal gesloten hoogvacuümmagneetventiel ondersteunt 1×10⁻⁶ Pa ultrahoogvacuümwerking met ultralage lekkage, schone, deeltjesarme interne structuur en meerdere verwisselbare verbindingen, en fungeert als een betrouwbaar schakelcomponent voor alle industriële precisievacuümprocessen.
