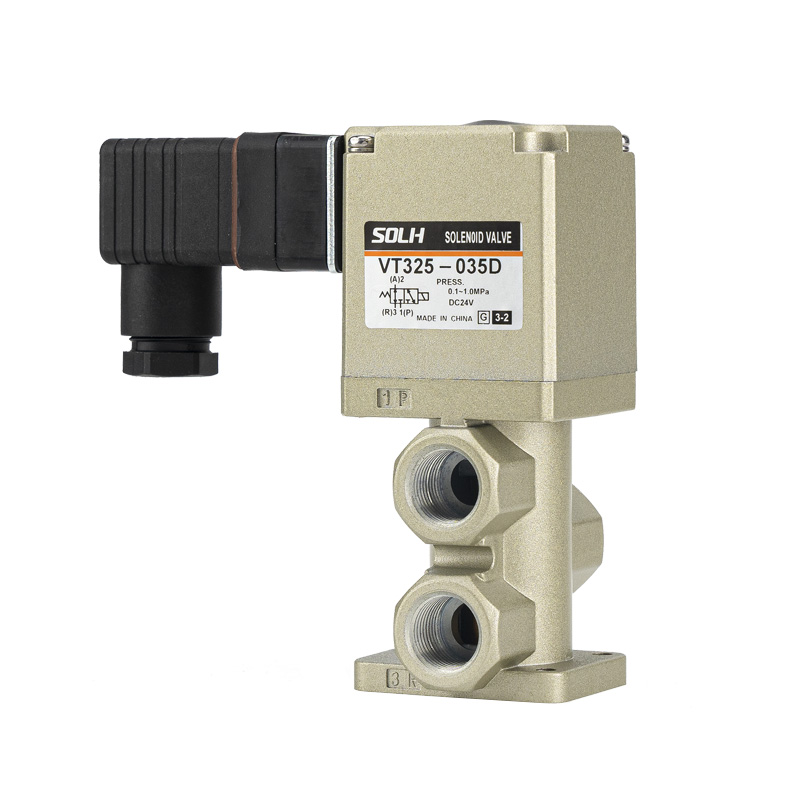

VT325-serie 3-poorts magneetventiel – direct werkend schoteltype

Merk:SOLH van Richge Technologie | SOLH-standaard

1. Productpositionering

     De SOLH VT325-serie is een direct werkende schotelmagneetklep met 3 poorten en een volledig elastische afdichting. Ontworpen voor perslucht- en inertgascircuits, voert het luchtcircuit aan-uit, directioneel schakelen en uitlaatgasregeling uit. De VT325 ondersteunt nuldrukstarten en is compatibel met zowel positieve druk als volledig vacuümomstandigheden en dient als een hoogfrequente, stabiele en betrouwbare pneumatische schakelcomponent voor algemene industriële automatiseringsapparatuur.

2. Belangrijkste kernfuncties

--Directe schotelstructuur en opstarten zonder druk

     Geen minimale werkdruk vereist. Het werkt stabiel over een volledig positief drukbereik van 0–1,0 MPa. De vacuümversie ondersteunt werkdruk tot -101,2 kPa en is volledig aanpasbaar aan werkscenario's met lage druk, vacuüm en hoge druk.

--6-in-1 multifunctioneel ontwerp voor universele leidingen

     Door de poortverbindingsmodi te wijzigen, realiseert een enkele klep 6 functionele modi, waaronder NC (normaal gesloten), NO (normaal open), stroomverdeling en stroomselectie. Het dekt diverse pneumatische logica-eisen met uitstekende veelzijdigheid en flexibele configuratie.

--Ultrahoge stroomcapaciteit en snelle respons

     Uitgerust met geoptimaliseerde interne stroomdoorgangen, levert de klep een grote stroomcoëfficiënt van C=6,1 dm³/(s·bar). Het bereikt een snelle responstijd ≤30 ms en ondersteunt een maximale schakelfrequentie van 5 Hz, perfect geschikt voor snelle pneumatische schakeling en luchttoevoerregeling met hoog debiet.

--Elastische afdichting en smeringsvrije werking

     Gebruikt elastische afdichtingsmaterialen van hoge kwaliteit voor uitstekende luchtdichtheid, anti-verouderingsprestaties en een lange levensduur. De volledig smeermiddelvrije werking zorgt voor schone gascircuits, milieuvriendelijkheid en aanzienlijk lagere dagelijkse onderhoudskosten.

--Compacte structuur en flexibele installatie

     Mini en compacte behuizing bespaart installatieruimte. Het ondersteunt zowel directe bedradingsmethoden als stopcontactbedradingsmethoden. Uitgerust met een standaard niet-vergrendelende handmatige overbruggingsknop voor gemakkelijk debuggen, inspectie en handmatige noodschakeling op locatie.

--Verdeelstuk monteerbaar en sterke compatibiliteit

     Ondersteunt de montage van dichte spruitstukken en stapelinstallaties. Dimensionaal compatibel met standaard industriële klepeilanden, waardoor het ideaal is voor modulaire gecentraliseerde pneumatische besturingssystemen en geautomatiseerde geïntegreerde apparatuur.

3. Volledige technische specificaties

     --Poortconfiguratie: 3-poorts, 2-positie enkele solenoïde

     --Bewerkingstype: direct werkend poppet-type

     --Afdichtingsmethode: hoogwaardige elastische rubberen afdichting

     --Toepasselijke vloeistof: perslucht, inert gas

     --Bedrijfsdruk: 0–1,0 MPa; Vacuümtype: -101,2 kPa ~ 0,1 MPa

     --Bewijsdruk: 1,5 MPa

     --Omgevingstemperatuurbereik: 5℃ ~ 50℃

     --Responstijd: ≤30 ms (getest bij 0,5 MPa)

     --Max. bedrijfsfrequentie: 5 Hz

     --Smering: smeermiddelvrij ontwerp

     --Handmatige bediening: standaard niet-vergrendelend type; gereedschapsvergrendeling optioneel

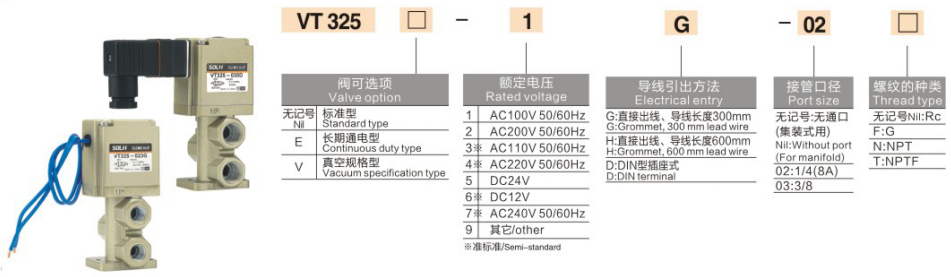

     --Poortgrootte: Rc 1/4, Rc 3/8

     --Spoelspanning: DC24V, AC110V, AC220V en aanpasbare opties

4. Typische toepassingsscenario's

     --Pneumatische besturing voor geautomatiseerde productielijnen, robotarmen en kleminrichtingen

     --Stofblaas-, vloeistofstraal- en vacuümadsorptie- en vacuümonderbrekingssystemen

     --Verpakkings-, druk-, textiel- en houtbewerkingsmachines

     --Automatiseringsapparatuur die een nuldrukstart, vacuümcompatibiliteit en hoogfrequente schakeling vereist

     --Gecentraliseerde klepeilanden en diverse modulaire pneumatische besturingscircuits

Samenvatting van één zin

     SOLH VT325 direct werkende 3-poorts schotelmagneetklep met nuldrukstart, volledige vacuümcompatibiliteit, 6-in-1 multifunctionele schakeling, ultrahoge stroomcapaciteit en onderhoudsvrije prestaties, en dient als een hoogwaardige universele oplossing voor pneumatisch schakelen met hoog debiet in industriële automatiseringssystemen.
