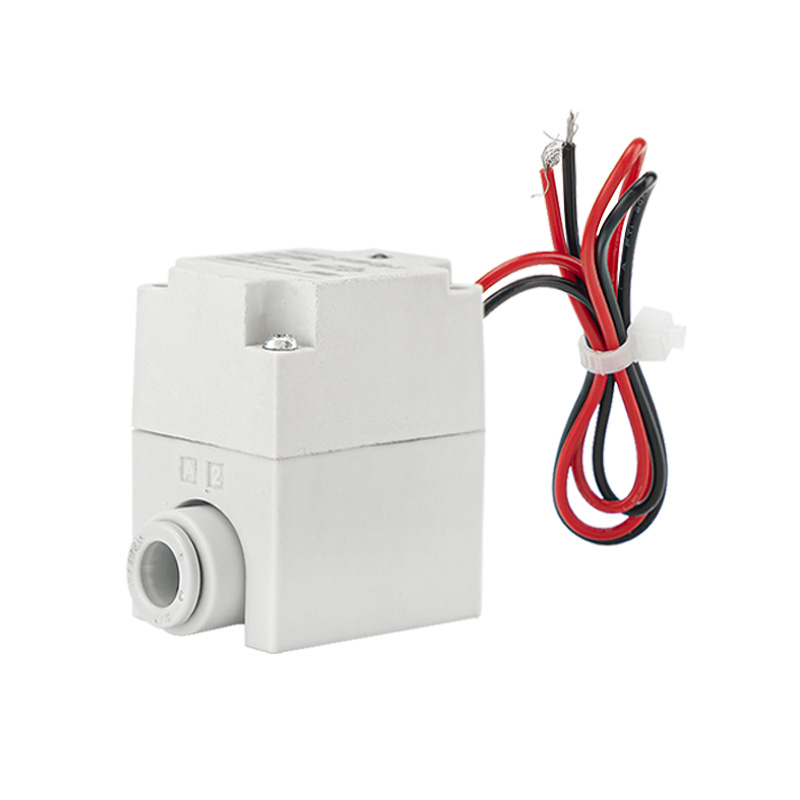

VQ21A-serie 2-poorts pilootgestuurde magneetklep – voor droge, schone lucht

Merk:SOLH van Richge Technology

1. Productpositionering

     De SOLH VQ21A-serie is een voorgestuurde 2-poorts magneetklep, exclusief ontwikkeld voor droge persluchtcircuits om aan-uitregeling van het luchtcircuit te realiseren. Het integreert een ultrasnelle respons, grote stroomcapaciteit, langere levensduur en mini-lichtgewicht omtrek. Dit speciale regelcomponent is ideaal voor drogeluchtsystemen, luchtblazen, afzuigen en zuiveren van industriële werkomstandigheden.

2. Belangrijkste kernfuncties

--Geoptimaliseerd voor droge, schone lucht- en olievrije circuits

     De interne structuur en afdichtingsmaterialen zijn speciaal op maat gemaakt voor droge perslucht. Het past bij olievrije toevoersystemen voor schone lucht om stabiele, consistente prestaties te leveren en de levensduur aanzienlijk te verlengen.

--Pilot Drive-ontwerp met stabiel opstarten bij lage druk

     Werkt soepel onder lage inlaatdruk en blijft functioneel, zelfs bij fluctuerende luchtbrondruk. Beschikt over een hoge responssnelheid, een laag stroomverbruik van de spoel en een soepele schakelactie.

--Compacte lichtgewicht behuizing met hoge stroomcapaciteit

     Klein formaat en lichtgewicht nemen minimale installatieruimte in beslag. Geoptimaliseerde interne stroomkanalen bieden een uitstekende stroomcapaciteit om te voldoen aan de vraag naar uitlaat- en luchtblaasvolumes met een hoog volume.

--Ultrasnelle respons en continue hoogfrequente werking

     De extreem korte responstijd ondersteunt aanhoudend hoog-cyclisch schakelen, perfect geschikt voor hogesnelheidsreiniging, vloeistofjetting en intermitterende pulscontroletoepassingen.

--Geïntegreerde One-Touch Push-In-fittingen voor vereenvoudigd leidingwerk

     Wordt geleverd met in de fabriek vooraf geïnstalleerde, geïntegreerde snelkoppelingen. Slangen kunnen direct worden aangesloten zonder extra adapters, waardoor de montage- en onderhoudstijd ter plaatse drastisch wordt verkort.

--Lange levensduur en smeringsvrije werking

     De hoogwaardige elastische afdichtingsconstructie elimineert de noodzaak van smeerolie, waardoor schone en milieuvriendelijke luchtlussen behouden blijven met een stabiele werking op de lange termijn en een laag uitvalpercentage.

--IP65 Hoge beschermingsgraad en sterk aanpassingsvermogen aan de omgeving

     Stof- en druipwaterdichte structuur is bestand tegen olievervuiling en mechanische trillingen, betrouwbaar voor algemene automatiseringsapparatuur en zware industriële werkplaatsomgevingen.

--Gereedschapsvergrendeling Optionele handmatige override

     Er is een met gereedschap vergrendelde handmatige knop beschikbaar voor het debuggen van apparatuur, routine-inspectie en handmatige noodschakeling, waardoor de bedieningsveiligheid en het gemak worden verbeterd.

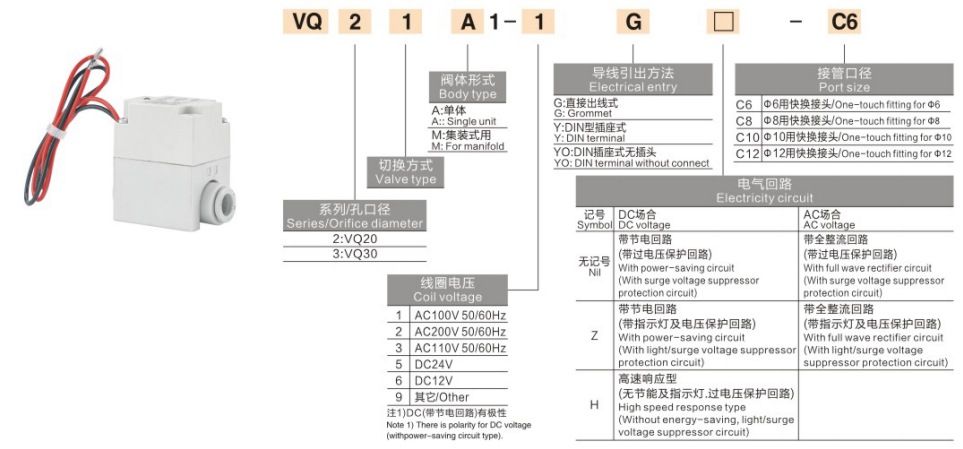

3. Volledige technische specificaties

     --Poortindeling: 2-poorts, 2-positie enkele solenoïde

     --Bedrijfstype: pilootbediening

     --Toepasselijk medium: droge perslucht

     --Werkdrukbereik: 0,01 ~ 0,6 MPa

     --Omgevings- en gemiddelde temperatuur: -10℃ ~ +50℃

     --Responstijd: ≤7 ms

     --Quick Connect-maten: φ6 / φ8 insteekfittingen (C6 / C8)

     --Afdichtingstype: elastische rubberen afdichting

     --Smeervereiste: smeermiddelvrij

     --Handmatige bediening: optionele handmatige overbrugging met gereedschapsvergrendeling

     --Beschikbare spoelspanningen: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     --Beschermingsgraad: IP65 stofdicht en druipwaterdicht

     --Montageopties: Individuele enkele montage / spruitstukstapelmontage

4. Typische toepassingsscenario's

     --Aan-uit-regeling voor droge luchtpijpleidingen en schone olievrije luchttoevoersystemen

     --Werkstukzuivering, stofverwijdering, luchtkoeling en uitlaatregelcircuits

     --Geautomatiseerde machines voor verpakking, elektronica, drukwerk en voedselverwerking

     --Pneumatische lussen die een ultrasnelle respons, grote stroom, lange levensduur en compacte installatievoetafdruk vereisen

Samenvatting van één zin

     SOLH VQ21A pilootgestuurde 2-poorts magneetklep speciaal voor droge lucht levert ultrasnelle respons van ≤7 ms, grote stroom, compact lichtgewicht ontwerp, geïntegreerde push-in fittingen en onderhoudsvrije prestaties, en dient als een efficiënte aan-uit-regeloplossing voor alle droge, schone luchtcircuits.
