VHK-serie 2/2 en 3/2-weg knop handmatig ventiel | Vingerdraaiklep compatibel met SMC VHK-serie

Merk: SOLH van Richge Technology | Volledige verwisselbare vervanging voor SMC VHK originele serie

1. Productoverzicht

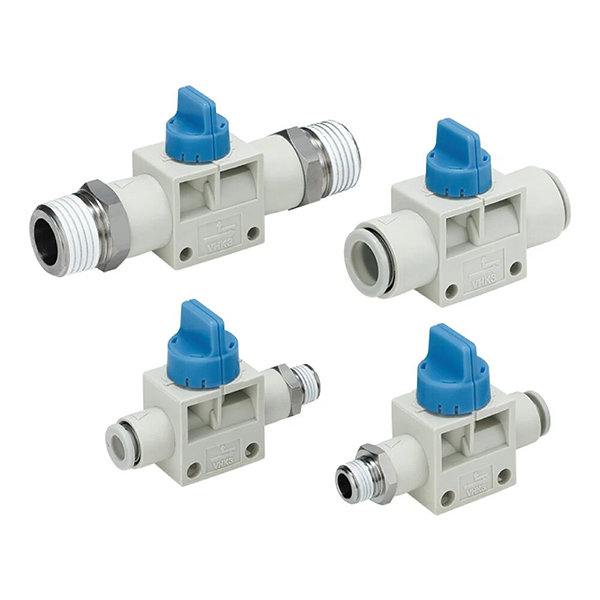

     De SOLH VHK-serie is een handmatige afsluitklep met miniknop, onderverdeeld in:VHK2 2/2 weg EnVHK3 3/2 weg typen. Het maakt gebruik van een draaiknop van 90 ° om de aan-uit-bediening van het pneumatische circuit te realiseren. Het 3/2-wegmodel is voorzien van een ingebouwde verborgen uitlaatstructuur die automatisch de restdruk van poort A laat ontsnappen wanneer deze gesloten is, zonder dat een externe R-uitlaatpoort nodig is. Ontworpen voor inline directe pijpleidinginstallatie zonder extra basismontage, dient het als een ideale handmatige schakelaar voor pneumatische aftakleidingen, veiligheidsoverdrukventiel voor magneetkleppen en aan-uitregeling van het vacuümcircuit. De volledige serie is volledig dimensionaal en functioneel compatibel met de originele SMC VHK-serie voor directe uitwisselbare vervanging.

  1.1 Kernidentificatie en bedieningslogica

     • Knopkleurmarkering: Grijze knop voor VHK2 2-weg type; Blauwe knop voor VHK3 3-weg type, voor visuele snelle identificatie

     • Schakellogica: 90° linksom draaien voor klepopening; 90° rechtsom draaien voor het sluiten van de klep, met duidelijke statusindicatie op de knop

     • Afdichtende structuur: Het ontwerp van de schotelklepafdichting levert uitstekende luchtdichte prestaties met ultralage microlekkage. Ultralicht bedieningskoppel (0,04~0,14N·m) maakt eenvoudig draaien en schakelen met de vingers mogelijk

2. Modelcoderingsregels en interfacespecificatie

     Coderingslogica: VHK[2/3][A]-[Voorpoortspecificatie]-[Achterpoortspecificatie]

  2.1 Modeldefinitie

     • VHK2: 2/2-weg enkelvoudig afgesneden type

     • VHK3: 3/2-weg afsluiting + restdrukontlastingstype

     • Een achtervoegsel: Nieuwe verbeterde anti-drop-knopstructuur (verbeterde versie); Geen A voor standaard oude versie

     • R-achtervoegsel: Vlamvertragend, brandwerend kleplichaam

  2.2 Definitie van poorttypecode

     • F-code: Push-fit poort voor PU nylon slangaansluiting

     • S-code: Externe schroefdraadpoort voor pijpleidingaansluiting met schroefdraad

  2.3 Modeltoepassingsvoorbeelden:

     • VHK3A-08F-02S: 3/2-weg verbeterde anti-valknopklep, P-poort φ8 push-fit, A-poort G1/4 externe draad

     • VHK2-06F-06F: 2/2-weg standaardklep, dubbelpoorts φ6 push-fit rechtdoor type

  2.4 Volledige serie complete interfacespecificatielijst

3. Technische kernparameters

4. Kernfunctioneel onderscheid (sleutelselectiegids)

 4.1 VHK2 2/2-weg (grijze knop)

     • Open staat: P⇋A volledig geleid voor stabiele luchttoevoer

     • Gesloten staat: P- en A-poorten volledig afgesloten zonder uitlaatfunctie

     • Kerntoepassing: Pure pijpleiding aan-uit-bediening, veel gebruikt voor het vasthouden van vacuümcircuits en de hoofdluchtbronschakelaar

  4.2 VHK3 3/2-weg (blauwe knop)

     • Open staat: P → A luchtinlaatgeleiding voor normale werking van de apparatuur

     • Gesloten staat: P-poort gesloten, Een poort voert automatisch de restdruk af via een ingebouwd verborgen kanaal

     • Kernvoordeel: Restgasafvoer met één sleutel na uitschakeling, waardoor restdrukgevaren worden geëlimineerd en een veilige klepdemontage en onderhoud van de apparatuur wordt gegarandeerd

5. Structurele kernvoordelen

     • Vier universele pijpleidingcombinaties: Ondersteuning F-F dual push-fit, S-S dual externe draad, F-S P-push/A-thread, S-F P-thread/A-push verbindingsmodi, volledig aanpasbaar aan verschillende pijpleidinglay-outs ter plaatse

     • Optionele vaste beugel: Uitgerust met opklikbare montagebeugel voor optionele vaste installatie in paneel en kast, flexibele installatiemethoden

     • Verbeterde VHK-A anti-valstructuur: Geoptimaliseerd ontwerp tegen losraken van de knop, waardoor effectief wordt voorkomen dat de knop eraf valt tijdens herhaaldelijk gebruik met hoge frequentie, waardoor de servicestabiliteit wordt verbeterd

     • Mini-compact formaat: Ultraklein lichaamsontwerp, perfect geschikt voor draadgoten, smalle apparatuuropeningen en compacte micro-pneumatische circuits

     • Uitstekende afdichtingsprestaties: De precisieschotelafdichtingsstructuur zorgt voor een ultralage microlekkage, waardoor een stabiele luchtdichte werking op lange termijn wordt gegarandeerd

6. Selectieonderscheid: VHK-knopklep versus HSV-handschuifklep

7. Typische toepassingsscenario's

     • Magneetventiel voorzijde veiligheidsdrukontlasting: Luchtbron → VHK3 → magneetventiel. De 3-wegklep leegt automatisch de restdruk achter de klep wanneer deze gesloten is, waardoor veilige demontage en onderhoud van pneumatische componenten zonder drukrisico wordt gerealiseerd.

     • Aan-uitregeling vacuümcircuit: VHK2 2-wegklep geïnstalleerd op de vacuümpijpleiding met zuignap, waardoor de vacuümdruk na het uitschakelen stabiel wordt afgesloten om het vacuümhoudeffect te behouden en luchtlekkage te voorkomen.

     • Tooling microcilinderaftakschakelaar: Toegepast op lokale handmatige start-stopregeling van de luchtbron van de microcilinder, handig voor het debuggen van afzonderlijke apparatuur, onderhoud en onafhankelijke circuitschakeling.

Samenvatting van één zin

     De SOLH VHK-serie is een mini 90° handbediende draaiklep die volledig compatibel is met de originele SMC VHK-serie. Met dubbele functies voor 2-weg uitschakeling en 3-weg restdrukontlasting, gediversifieerde draad/push-fit interfacecombinaties en ultralichte bediening, is dit de optimale mini-handmatige schakelklep voor pneumatische aftakcircuits, pilootregeling en veiligheidsbescherming van vacuümsystemen.
