TWQ-serie stopcilinder met vaste hoogte | Compacte stopcilinder voor licht en middelzwaar gebruik

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

     De SOLH TWQ-serie is een stopcilinder met vaste montagehoogte, geoptimaliseerd voor lichte en middelzware geautomatiseerde transportlijnen. Het beschikt over een compacte carrosseriestructuur, vier optionele typen stangkoppen, beschikbaarheid van hydraulische buffers en optionele mechanische zelfremmende functie. De TWQ-cilinder is geschikt voor het stoppen van pallets en gereedschappen van 10–150 kg, stationbegrenzing en transferpositionering en dient als een hoogwaardige standaardoplossing voor automatiseringsscenario's met lichte en middelzware lasten.

 1.1 Ontwerp met vaste montagehoogte

     De geïntegreerde behuizing met vaste hoogte zorgt voor een snelle en eenvoudige installatie met een hoge repetitieve positioneringsnauwkeurigheid. Het past perfect bij de gestandaardiseerde lay-outs van transportbanden, waardoor procedures voor hoogteaanpassing worden geëlimineerd en de efficiëntie van de implementatie op locatie wordt verbeterd.

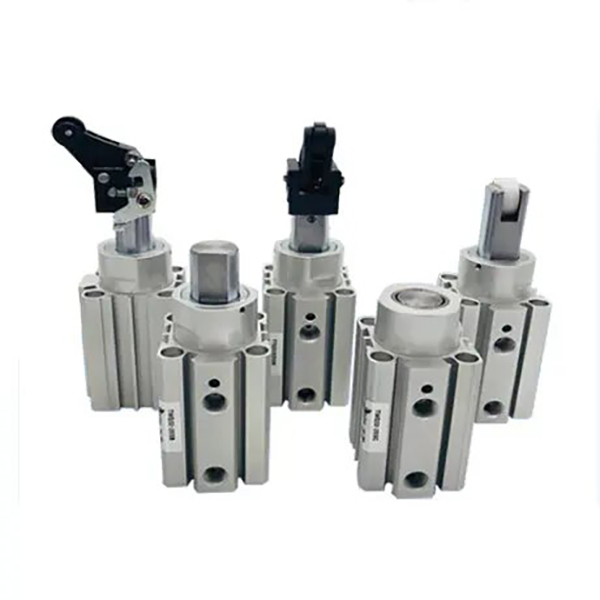

 1.2 Vier veelzijdige typen stangkoppen (kernvoordeel)

     • B Platte staaftype: Anti-rotatie platte zuigerstangstructuur zorgt voor stabiele remprestaties en sterke excentrische belastingsweerstand, waardoor een nauwkeurige positionering onder zijdelingse krachtomstandigheden behouden blijft.

     • C Ronde staaftype: Verdikte massieve ronde zuigerstang met verbeterde slagvastheid, speciaal ontworpen voor werkomstandigheden met grote zijdelingse krachten en nauwkeurige positionering van het gereedschap.

     • R Rolhendeltype: Hefboom + rollende contactstructuur minimaliseert de impact bij het stoppen met een soepele rolbeweging, ideaal voor continu gebruik van transportbanden op hoge snelheid.

     • K Verstelbare bufferhendel: Ingebouwde verstelbare hydraulische buffer maakt een vrije aanpassing van de dempingsweerstand mogelijk, zodat deze zich kan aanpassen aan werkstukken met verschillende gewichten en transportsnelheden, waardoor een optimaal zacht stopeffect wordt bereikt voor variabele werkomstandigheden.

  1.3 Optionele zelfvergrendelende functie (R/K-versie)

     De versies met rol- en bufferhendel ondersteunen een optionele mechanische zelfvergrendelende structuur. Nadat het werkstuk is gestopt, vergrendelt de cilinder automatisch de hefboomarm om terugspringen en achteruit duwen te voorkomen, waardoor verplaatsing van het werkstuk effectief wordt geëlimineerd en de stabiliteit en consistentie van het transportstation aanzienlijk wordt verbeterd.

 1.4 Compact formaat en duurzame structuur

     Het cilinderlichaam heeft een harde anodisatiebehandeling ondergaan, terwijl de zuigerstang is voorzien van een hardverchroomde laag, wat een uitstekende slijtvastheid en slagvastheid biedt. De standaard olievrije werking past zich aan schone productieomgevingen en spatwaterdichte lasscenario's aan. Gereserveerde sensorgroeven aan vier zijden maken installatie van magnetische schakelaars mogelijk zonder structurele interferentie voor een flexibele lay-out.

  1.5 Diverse bedieningsmodi

     De optionele dubbelwerkende standaardmodus en enkelwerkende (veer uitschuiven/veer intrekken) modi omvatten automatische cyclus-, uitschakel-veiligheidsbescherming en tijdelijke stop-eisen, passend bij verschillende industriële besturingslogica's.

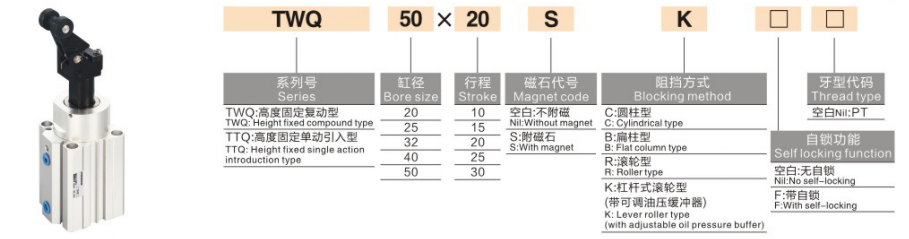

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelvoorbeelden: TWQ32-20SB, TWQ50-30RK-F

 2. Standaardbestellingsvoorbeelden

     • Standaard plat staafmodel: TWQ32-20SB (boring φ32, slag 20 mm, stanguiteinde platte kolom, rubberen buffer)

     • Zelfsluitend verstelbaar buffermodel: TWQ50-30RK-F (boring φ50, slag 30 mm, verstelbare hydraulische bufferhendel, met zelfremmende functie)

3. Algemene technische parameters (20 ℃, 0,5 MPa standaardconditie)

  3.1 Basisspecificaties

     • Bedrijfsmodus: Dubbelwerkend, enkelwerkend (veer uitschuiven / veer intrekken)

     • Werkdrukbereik: 0,05 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

     • Omgevingstemperatuur: -10℃~60℃ (ijsvrije omgeving)

     • Bufferconfiguratie: S = rubberen buffer met twee uiteinden; K = Verstelbare hydraulische buffer + rubberen buffer aan twee uiteinden

     • Smeringsmodus: Olievrije werking

     • Installatiemethode: Standaard flensmontage met vaste hoogte

 3.2 Standaard boring-slagcombinatie

  3.3 Theoretische stopkracht (eenheid: N @0,5 MPa)

  3.4 Productgewicht (eenheid: kg bij standaardslag)

4. Kernconfiguratie- en selectierichtlijnen

  4.1 Selectie van het type stangeinde

     • B Platte kolomtype (aanbevolen): Antirotatie- en hoogstabiliteitsontwerp, geschikt voor lichte belastingen (10–80 kg) en werking op lage snelheid (≤0,3 m/s) zonder duidelijke zijdelingse impact.

     • C Ronde kolomtype: Verdikte staafstructuur met sterke slagvastheid, ideaal voor gereedschapspositioneringsscenario's met grote zijdelingse kracht.

     • R Rolhendeltype: Lage impact en soepele rolprestaties, perfect voor transportlijnen met hoge snelheid (≤0,5 m/s) en lichte tot middelmatige belasting (30–100 kg).

     • K Verstelbare bufferhendel: Aanpasbare demping en superieure slagvastheid, ontworpen voor middelmatige belastingen (50–150 kg), hoogfrequente start-stop en werkomstandigheden met onstabiele snelheden.

  4.2 Zelfvergrendelende functieselectie

     • F Zelfsluitend type (aanbevolen voor automatische lijnen): Alleen beschikbaar voor versies met R/K-hendel. Voorkomt terugspringen van werkstukken en verplaatsing van stations, waardoor de continue werkingsstabiliteit van geautomatiseerde lijnen aanzienlijk wordt verbeterd.

     • Niet-vergrendelend type: Kosteneffectieve oplossing voor scenario's met kleine omgekeerde impact en handmatige reset, niet aanbevolen voor volledig automatische productielijnen.

  4.3 Selectie van de bedrijfsmodus

     • Dubbelwerkend: Maximale remkracht met bidirectionele bestuurbare actie, geschikt voor hoogfrequente en volledig automatische besturingsscenario's.

     • Enkelwerkend (veerverlenging): Wordt automatisch uitgeschoven om werkstukken tot stilstand te brengen na een stroomstoring, waarbij prioriteit wordt gegeven aan de veiligheid van gevaarlijke stations en toepassingen voor stroom-uitschakelbeveiliging.

     • Enkelwerkend (veer intrekken): Stopt met luchttoevoer en wordt automatisch vrijgegeven wanneer de stroom wordt uitgeschakeld, aangepast voor normaal open transportlijnen en tijdelijke stoptaken.

5. Typische toepassingsscenario's

     • Lichte en middelzware transportlijnen: Toegepast op het stoppen, beperken en verplaatsen van pallets en gereedschapsplaten van 10–150 kg in de elektronica-, huishoudelijke apparaten- en voedingsmiddelenindustrie.

     • Hogesnelheidslijnen voor materiaalbehandeling: De R/K-hefboomstructuur zorgt voor een soepele nul-impact stop voor licht belaste, hoge snelheidswerkstukken (≤0,5 m/s) op rollen- en bandtransporteurs.

     • Geautomatiseerde apparatuurstations: Compacte behuizing voor eenvoudige installatie, veel gebruikt voor het beperken van het laden/lossen van werktuigmachines, het positioneren van montagestations en het stoppen van inspectiestations.

     • Verpakkings- en logistieke lijnen: Ideaal voor het stoppen van dozen en materiaaldozen, het blokkeren van divergerende stations en het positioneren van stapels, met hoge kosten en weinig onderhoud.

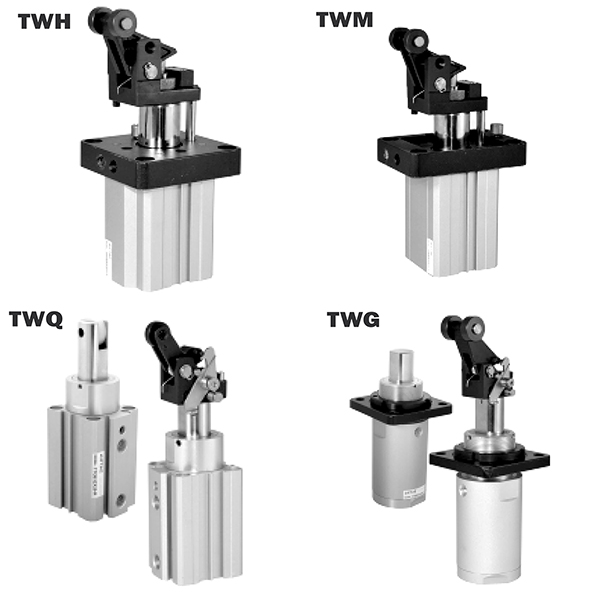

6. Snelle vergelijking van TWQ versus TWH/TWM-serie

7. Snelle selectiegids in 3 stappen

     1. Boringgrootte selectie: Selecteer de boring op basis van het werkstukgewicht met een veiligheidsfactor van 200% (theoretische stopkracht ≥ werkelijke belasting × 2). Kies φ25/φ32 voor een belasting van minder dan 80 kg; kies φ40/φ50 voor een belasting van 80–150 kg.

     2. Rod End & Buffer Selectie: Gebruik een platte B-stang + S-rubberbuffer voor scenario's met lage snelheid en lichte belasting; selecteer het R-roltype voor hogesnelheidslijnen met lichte belasting; kies het verstelbare K-buffertype voor werkomstandigheden met gemiddelde belasting en hoogfrequente werkomstandigheden.

     3. Functionele configuratieselectie: Equip F zelfremmend voor automatische productielijnen; selecteer de dubbelwerkende modus voor hoogfrequente cyclische regeling; gebruik de enkelwerkende veerverlengingsmodus voor stations met veiligheidsprioriteit en uitschakelingsbeveiliging.

Samenvatting van één zin

     De stopcilinder met vaste hoogte uit de SOLH TWQ-serie heeft een compact ontwerp, compatibiliteit met meerdere stanguiteinden en optionele zelfsluitende en verstelbare bufferfuncties, waardoor hoogwaardige, stabiele en flexibele stopoplossingen worden geboden voor lichte en middelzware geautomatiseerde transportbandsystemen van 10-150 kg.
