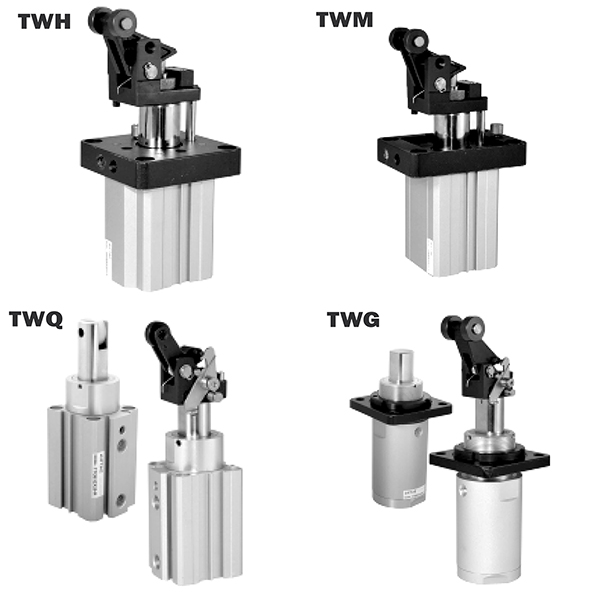

TWH / TWM-serie hefboomrolstoppercilinder | Zelfsluitende heavy-duty stopcilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

     De SOLH TWH/TWM-serie zijn zware stopcilinders van het hefboomroltype, ontworpen voor geautomatiseerde transportlijnen met gemiddelde en zware belasting. De serie omvat boormaten van φ20 mm tot φ80 mm en beschikt over kernvoordelen, waaronder een ingebouwd zelfremmend anti-rebound-mechanisme, standaard verstelbare hydraulische buffer, zeer stijve hefboomstructuur en geïntegreerde flensmontage. Het verwerkt op stabiele wijze pallets en gereedschapsplaten van 30-300 kg, die veel worden gebruikt voor het stoppen van transportbanden, het positioneren van transfers en het anti-verschuivingen van stations, en dient als de mainstream betrouwbare stopoplossing voor automatiseringsscenario's met middelzware en zware lasten.

  1.1 Krachtverhogende structuur met hefboomrol

     Het product heeft een dubbelwerkend hefboomrolontwerp en maakt gebruik van hefboomkrachtversterking en het werkingsprincipe van het rolcontact. Het levert een grote remkracht met weinig impact en een soepele rolwerking, waardoor de harde impact tijdens het stoppen van het werkstuk effectief wordt verminderd en zowel de apparatuur als de werkstukken worden beschermd.

  1.2 Kern zelfsluitende anti-rebound-functie

     Uitgerust met een geïntegreerd mechanisch zelfvergrendelingsmechanisme als optionele upgrade. Nadat de impact van het werkstuk is gestopt, vergrendelt de cilinder automatisch de hefboomarm om terugspringen en achteruit duwen van werkstukken te voorkomen, waardoor problemen met de verplaatsing van het station worden geëlimineerd en de algehele stabiliteit van de productielijn en de positioneringsnauwkeurigheid aanzienlijk worden verbeterd.

  1.3 Gegradueerd hydraulisch buffersysteem

     • φ20/φ25 Kleine boring: Afgestemd op een niet-verstelbare hydraulische buffer, perfect aangepast aan lichte en middelzware werkomstandigheden bij lage snelheden met kosteneffectieve, stabiele bufferprestaties.

     • φ32–φ80 Grote boring: Voorzien van verstelbare hydraulische buffer. Gebruikers kunnen de afstelschijf vrij draaien om de dempingsweerstand te wijzigen, werkstukken met verschillende gewichten en transportsnelheden op elkaar af te stemmen om de impactenergie volledig te absorberen en een nul-impact-stop te bereiken.

  1.4 Ontwerp met hoge stijfheid en lange levensduur

     Gebruikt een verdikte, hardverchroomde zuigerstang en een hard geanodiseerd cilinderlichaam, met uitstekende slijtvastheid, drukweerstand en slagvastheid. Het standaard olievrije werkingsontwerp past zich aan schone productieomgevingen en spatwaterdichte werkomstandigheden aan, met weinig onderhoud en een langere levensduur.

  1.5 Flexibele installatie en schakelaarindeling

     Standaard flensmontage zorgt voor een snelle en stabiele installatie. Het cilinderlichaam is vooraf gereserveerd met montagegroeven voor sensoren, waardoor directe installatie van magnetische schakelaars zonder extra accessoires wordt ondersteund. Het 4-zijdige montageontwerp voorkomt interferentie op locatie met een sterke aanpasbaarheid van de lay-out.

  1.6 Modelfunctionele differentiatie

     • TWH-serie: Standaard dubbelwerkende structuur met maximale remkracht, geschikt voor start-stopscenario's met zware belasting en hoogfrequente start-stopscenario's.

     • TWM-serie: Dubbelwerkend met ingebouwde veerstructuur, waardoor automatische ontgrendeling na stroomuitval wordt gerealiseerd, waarbij prioriteit wordt gegeven aan de veiligheid van apparatuur en personeel voor stations met een hoog risico.

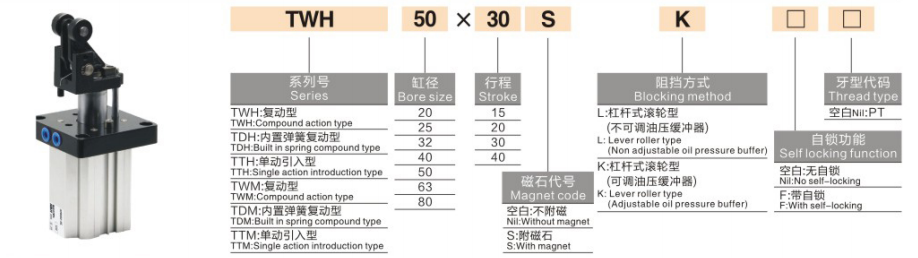

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelvoorbeelden: TWH50-30SK-F, TWM63-30K-F

  2. Standaardbestellingsvoorbeelden

     • Zelfvergrendelend model met gemiddelde belasting: TWH50-30S-F (boring φ50, slag 30 mm, niet-verstelbare hydraulische buffer, met zelfremmende functie)

     • Model met veiligheidsuitschakeling: TWM63-30K-F (boring φ63, slag 30 mm, verstelbare hydraulische buffer, ingebouwde veerveiligheidsstructuur, zelfremmend)

3. Algemene technische parameters (20 ℃, 0,5 MPa standaardconditie)

 3.1 Basisspecificaties

     • Bedrijfsmodus: TWH = Dubbelwerkend; TWM = Dubbelwerkend met ingebouwde veer

     • Werkdrukbereik: 0,05 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

     • Omgevingstemperatuur: -10℃~60℃ (ijsvrije omgeving)

     • Bufferconfiguratie: φ20/φ25 = Niet verstelbare hydraulische buffer; φ32~φ80 = Instelbare hydraulische buffer

     • Smeringsmodus: Olievrije werking

     • Installatiemethode: Standaard flensmontage

  3.2 Standaard boring-slagcombinatie

 3.3 Theoretische remkracht (eenheid: N @0,5 MPa, hefboomuitgang, TWH)

  3.4 Productgewicht (eenheid: kg bij standaardslag, TWH)

4. Kernconfiguratie- en selectierichtlijnen

 4.1 Selectie van buffertype

     • S Niet-verstelbare hydraulische buffer: Speciaal voor φ20/φ25 kleine boringen. Kosteneffectief, geschikt voor lichte belastingen (≤50kg) en werking op lage snelheid (≤0,3m/s) met stabiele vaste bufferprestaties.

     • K Verstelbare hydraulische buffer: Exclusief voor φ32–φ80 grote boringen. Ondersteunt vrije aanpassing van de demping, perfect afgestemd op middelzware en zware belastingen (50–300 kg) en werking op middelhoge snelheid (≤0,5 m/s), en past zich aan diverse werkomstandigheden aan.

 4.2 Zelfvergrendelende functieselectie

     • F Zelfsluitend type (aanbevolen): Automatische vergrendeling na het stoppen van de impact van het werkstuk, waardoor het terugveren van het werkstuk en verplaatsing van het station effectief wordt voorkomen. Ideaal voor volledig geautomatiseerde continue transportlijnen, waardoor de operationele stabiliteit aanzienlijk wordt verbeterd.

     • Niet-vergrendelend type: Alleen van toepassing op scenario's met een kleine omgekeerde impact en handmatige reset. Niet aanbevolen voor automatische productielijnen vanwege slechte positioneringsstabiliteit.

  4.3 Selectie van de bedrijfsmodus

     • TWH Dubbelwerkend: Maximale remkracht met bidirectioneel regelbaar klemmen en loslaten. Geoptimaliseerd voor zware belasting en hoogfrequente start-stop-cyclusscenario's.

     • TWM veerbelast dubbelwerkend: Automatische vrijgave bij stroomuitval, waardoor de veiligheid van apparatuur en personeel wordt gewaarborgd. Prioriteit voor gevaarlijke werkstations en toepassingen voor uitschakelingsbeveiliging.

5. Typische toepassingsscenario's

     • Middelzware en zware transportlijnen: Gespecialiseerd voor het stoppen, overbrengen, positioneren en anti-verschuiving van pallets en gereedschapsplaten van 50-300 kg in de elektronica-, huishoudelijke apparaten- en logistieke industrie, en levert stabiele middelzware lastbeperkende prestaties.

     • Geautomatiseerde materiaalbehandelingslijnen: Toegepast op werkstukken met middelhoge snelheid (≤0,5 m/s) die stoppen op rollen- en bandtransporteurs. De verstelbare hydraulische buffer zorgt voor een zacht en schokvrij stopproces om de werkstukken te beschermen.

     • Werktuigmachine- en lasstations: Geschikt voor het begrenzen van het laden/lossen van werktuigmachines en het positioneren van lasarmaturen. Dankzij de slagvastheid en preventie van lasslakken past het zich stabiel aan aan zware industriële werkomstandigheden.

     • AS/RS- en AGV-dockingsystemen: Gebruikt voor het stereoscopisch stoppen van magazijnpallets en AGV-nauwkeurige dockingpositionering. Het zelfremmende anti-rebound-ontwerp zorgt voor stabiele actie en betrouwbare signaalfeedback voor intelligente magazijnsystemen.

6. Snelle selectiegids in 3 stappen

     1. Boringgrootte selectie: Selecteer de boring op basis van het gewicht van het werkstuk en de werksnelheid. Volg de veiligheidsnorm: theoretische remkracht ≥ werkelijke belasting × 2. φ25 voor belasting onder 50 kg; φ32/φ40 voor een belasting van 50–150 kg; φ50/φ63 voor een belasting van 150–300 kg.

     2. Selectie van buffertype: Kies S niet-verstelbare buffer voor φ20/φ25 boringen; kies K verstelbare buffer voor boringen boven φ32 om zich aan te passen aan variabele snelheid en belastingsomstandigheden.

     3. Functionele configuratieselectie: Selecteer F zelfremmend voor alle automatische productielijnen; gebruik TWH dubbelwerkend voor scenario's met zware belasting en hoge frequentie; kies het TWM veerbelaste type voor stations met veiligheidsprioriteit en uitschakelingsbeveiliging.

Samenvatting van één zin

     SOLH TWH/TWM-serie middelzware hefboomrolstoppercilinders integreren een zelfremmend anti-rebound-mechanisme en een gegradueerd hydraulisch buffersysteem, waardoor stabiele, schokarme en zeer veilige professionele stopoplossingen worden geboden voor geautomatiseerde transport- en productiestations van 30-300 kg.
