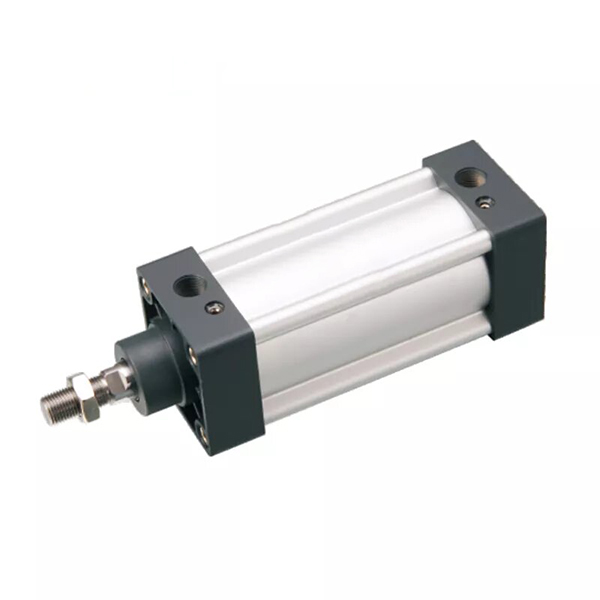

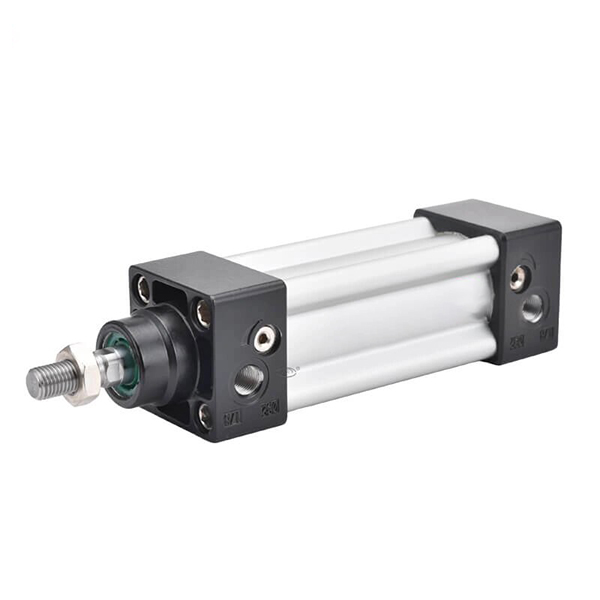

SI-serie Trekstangvrij profiel Standaardcilinder | ISO 15552 Pneumatische cilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

     De SOLH SI-serie is een uiterst nauwkeurige dubbelwerkende standaardcilinder die volledig voldoet aan de eisenISO 15552 (voorheen ISO 6431 / VDMA 24562) internationale standaarden, vergeleken met de Festo DNC-serie. Het beschikt over een trekstangvrije stervormige aluminium profielcilinderbuis, heeft geen zichtbare trekstangen, ingebouwde magnetische schakelgroeven, aan twee zijden verstelbare luchtbuffer en volledige compatibiliteit met ISO-accessoires. Met superieure stijfheid, anti-torsieprestaties, lange levensduur en een strak uiterlijk, dient het als de reguliere ISO-standaardcilinder uit het middensegment ter vervanging van traditionele SC-cilinders met trekstang, perfect geschikt voor apparatuur van exportkwaliteit en gestandaardiseerde geautomatiseerde machines.

  1.1 Standaardcompatibiliteit

     Voldoet volledig aan de industriële normen ISO 15552 en VDMA 24562. Alle montageafmetingen, interfaces en accessoires zijn volledig uitwisselbaar met wereldwijde reguliere ISO-cilinders zoals DNC, SE en DSBA, waardoor vervanging zonder modificatie en gestandaardiseerde batchassemblage wordt ondersteund.

  1.2 Geoptimaliseerde profielstructuur

     Keurt geïntegreerde stervormige vierkante cilinderbuis van aluminiumlegering goed zonder zichtbare trekstangen. De algehele structuur zorgt voor een hoge stijfheid, uitstekend torsievermogen en een strak en corrosiebestendig uiterlijk. Gereserveerde standaard magnetische schakelgroeven aan beide zijden maken directe installatie van sensoren uit de CMSE-, DMSE- en CS1-serie mogelijk zonder extra beugels.

  1.3 Gediversifieerde bewegings- en functionele derivaten

     • SI-standaard: Dubbelwerkende heen en weer gaande beweging met één staaf, universeel standaardmodel voor de meeste geautomatiseerde scenario's

     • SID dubbele stang: Dual-end hengeluitgang, waardoor synchrone werking en verbeterde anti-torsiestabiliteit worden gerealiseerd

     • ZIJ verstelbare slag: Dubbele staafstructuur met verstelbare eindmoeren voor een nauwkeurige afstelling van de slag

     • SIL afsluitbaar type: Uitgerust met eind- of willekeurige positievergrendeling voor het veilig vasthouden van de druk en het fixeren van de positie

     • SIF-klep geïntegreerd type: Geïntegreerde magneetklep uit de 4M-serie, klep-cilinder geïntegreerd ontwerp om installatieruimte te besparen

     • SIQ-anti-torsietype: Vierkante zuigerstangstructuur voor ultrahoge positioneringsnauwkeurigheid tegen torsie

  1.4 Hoogwaardig buffersysteem

     Standaard uitgerust metdubbelzijdig verstelbare luchtbuffer + PPV-elastisch kussen. De bufferslag neemt proportioneel toe met de cilinderboring, waardoor de impact en het geluid effectief worden verminderd tijdens bedrijf met hoge snelheid en zware belasting, waardoor een stabiele en trillingsarme cyclische beweging wordt gegarandeerd.

  1.5 Duurzame afdichting en materiaalconfiguratie

     Heeft een dubbele Y-vormige eenrichtingscompensatieafdichtingsstructuur, met ultralage startdruk (0,1 MPa), stabiele olievrije werking en langere levensduur. De zuigerstang is gemaakt van 45# staal met hardverchroomde coating, wat uitstekende slijtvastheid, roestbestendigheid en structurele stabiliteit biedt.

  1.6 Magnetische inductieconfiguratie

     Ondersteunt standaard ingebouwde magnetische ring (-S-configuratie), compatibel met AirTAC CMSE-, DMSE-, CS1-B/F/U-serie magnetische schakelaars, waardoor realtime zuigerpositiedetectie en geautomatiseerde signaalkoppeling worden bereikt.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelcode: SI 50×150-S-FA

 2. Uitleg van de derivatenreekscode

     • SID: Dubbelwerkende, dubbelwerkende stanguitgang met dubbele stang voor synchrone werking en anti-torsieprestaties

     • ZIJ: Dubbelstaaftype met verstelbare slag en fijnafstelmoeren voor flexibele slagkalibratie

     • SIL: Vergrendelbaar type met eindpositie of willekeurige positievergrendeling voor veilige positionering

     • SIF: Magneetventiel geïntegreerd type, klep-cilinder geïntegreerde structuur voor ruimtebesparing

  3. Voorbeeld van standaardbestelling

     SI 63×200-S: 63mm boring, 200mm slag, met magnetische ring, standaard verstelbare luchtbuffer

3. Technische kernparameters (standaardtype)

4. 0,6 MPa theoretische stuwkracht- en spanningsgrafiek (enkele hengel, veiligheidsfactor ≥2)

5. Montageaccessoires en afgeleide modellen

  5.1 Standaard ISO universele montagetypen (volledig uitwisselbaar met DNC/SE)

     • FA/FB: Voorflens / Achterflensmontage voor vlakke vaste installatie

     • CA/CB: Enkele gaffel / Dubbele gaffelmontage voor scharnierende zwenkbediening

     • LB: Voetbeugelmontage voor zijdelingse vaste installatie

     • TC/TCM: Tap / Magnetische tapbevestiging voor middenzwenkpositionering

     • L: Zijmontage voor compacte indeling van de ruimte

     Universele accessoires: I/Y/U/F-verbindingen, zwevende verbindingen, stangkoplagers, volledig compatibel met alle ISO 15552-standaardcilinders.

  5.2 Voordelen van kernderivatenreeksen

     • SID dubbele stang: Dual-end synchrone output, verbeterde structurele stabiliteit en anti-doorbuigingsvermogen

     • ZIJ verstelbare slag: Flexibele fijnafstelling van de slag om zich aan te passen aan variabele werkslagvereisten

     • SIL afsluitbaar type: Betrouwbare vergrendeling en drukbehoud om positieafwijkingen bij uitschakeling of belastingverandering te voorkomen

     • SIF-klep geïntegreerd type: Geïntegreerd magneetventielontwerp, vereenvoudigd luchtcircuit, verminderde installatieruimte en montagekosten

     • SIQ-anti-torsietype: Speciale vierkante zuigerstangstructuur voor uiterst nauwkeurige anti-torsiepositionering

6. Toepassingsscenario's en selectievergelijking (SI versus SC versus DNC)

  6.1 Prioritaire toepassingsscenario's voor de SI-serie

     • Exportapparatuur en geautomatiseerde machines volgens de Europese norm waarvoor ISO 15552-interface-uitwisselbaarheid vereist is

     • Automatiseringsproductielijnen die een strak uiterlijk zonder trekstangen en een compacte zij-aan-zij-installatie vereisen

     • Werkomstandigheden die een hogere stijfheid, torsiebescherming en een langere levensduur vereisen dan SC-cilinders, met betere kostenprestaties dan DNC-cilinders

     • Universele scenario's voor lineair duwen, persen, positioneren, hanteren, assembleren, verpakken en automatiseren van werktuigmachines

  6.2 Vergelijking van kernmodellen

7. Snelle selectiegids in 3 stappen

     1. Boringgrootte selectie: Selecteer de boringdiameter op basis van de werkelijke horizontale/verticale belasting en stuwkrachtvraag, reserveer een veiligheidsmarge van niet minder dan 50%; upgrade 1~2 boringmaten voor excentrische belasting en vrijdragende werkomstandigheden.

     2. Lijnselectie: Voeg een veiligheidsmarge van 20~50 mm toe op basis van de daadwerkelijke werkslag; maximaal configureerbare slag tot 2000 mm.

     3. Functionele configuratie: Standaardconfiguratie met -S magnetische ring + PPV verstelbare luchtbuffer; selecteer SID voor dubbele stang, SIJ voor instelbare slag, SIL voor vergrendelingsfunctie en FA/FB/CA/CB/LB/TC voor overeenkomstige montagemethoden.

Samenvatting van één zin

     De trekstangvrije ISO 15552-standaardcilinder uit de SOLH SI-serie heeft een profielgeïntegreerde structuur, hoge stijfheid, verstelbare luchtbuffer en volledige universele uitwisselbaarheid, en is de kosteneffectieve middenklasse vervanging voor traditionele SC- en geïmporteerde DNC-cilinders, breed toepasbaar voor gestandaardiseerde en export-grade geautomatiseerde apparatuur.
