SE-serie ISO15552 Trekstangvrije vierkante standaardcilinder

Merk: SOLH van Richge Technology | Catalogusversie exporteren

Productoverzicht

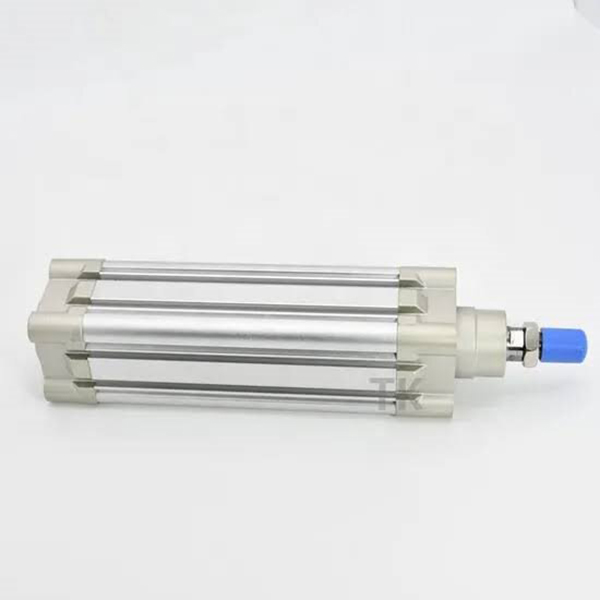

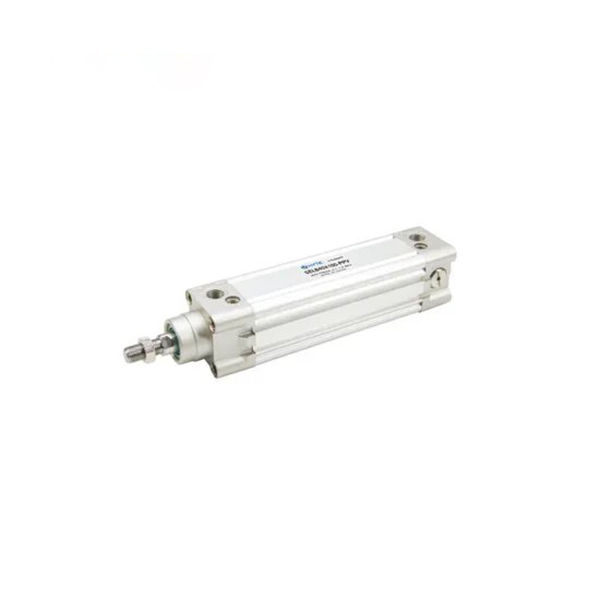

     De trekstangvrije vierkante standaardcilinder uit de SOLH SE-serie voldoet aan de internationale norm ISO 15552 / VDMA 24562. Gebruik een geïntegreerde vierkante aluminium cilinder met verstelbaar dubbelzijdig luchtkussen en driezijdige sensormontagegroeven. Geschikt voor algemene automatisering, lange slag, hoogfrequente cycli en middelzware belastingstoepassingen. Directe mechanische uitwisseling met SMC CP96S en FESTO DNC-serie.

Kernstructuur en ontwerpkenmerken

   1. Structuur: geïntegreerde vierkante aluminium loop zonder trekstangen, gecombineerd met eindkappen aan de voor- en achterkant, verstelbaar luchtkussen aan beide uiteinden, hoge stijfheid en compacte lay-out.

   2. Materiaal: hard geanodiseerde aluminium cilinder, gegoten eindkappen met hoge sterkte, hardverchroomde 45 # stalen zuigerstang, lichtgewicht en slijtvast.

   3. Bedieningsvarianten

     -- SE: Standaardmodel met enkele stang, dubbelwerkend

     -- SED: Dubbele stang, dubbelwerkend voor anti-torsie

     -- SEJ: Dubbele stang met instelbare slag

     -- BSE: Vergrendelbare cilinder voor het vasthouden van de tussenpositie

     -- Achtervoegsel -S: Ingebouwde magnetische ring voor magnetische schakelaar (zonder -S = geen magneet)

   4. Afdichting: NBR+PA composiet dubbele Y-type afdichting met olieopslagcompensatie, lage opstartdruk en lange levensduur.

   5. Kussen: Onafhankelijk verstelbaar luchtkussen aan beide uiteinden om schokken te absorberen, trillingen en geluid te verminderen.

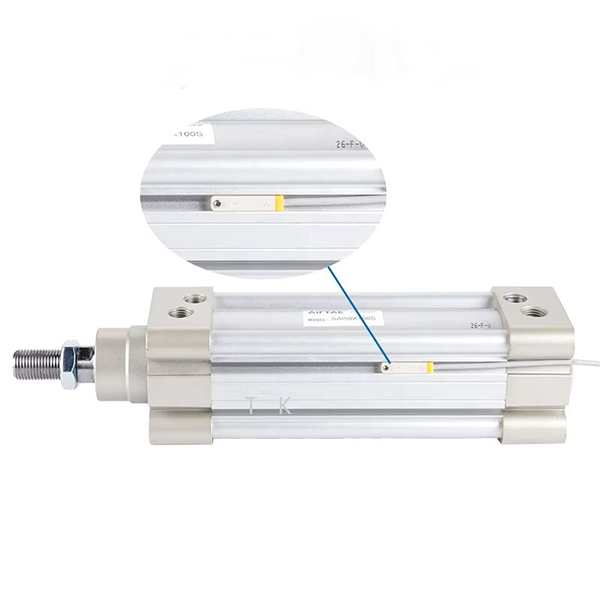

   6. Sensorindeling: driezijdige montagegroeven (boven / links / rechts) voor CMSE / DMSE magnetische schakelaars, flexibele installatiehoek.

   7. Uitwisselbaarheid: ISO15552 standaardafmeting, directe vervanging voor SMC CP96S en FESTO DNC.

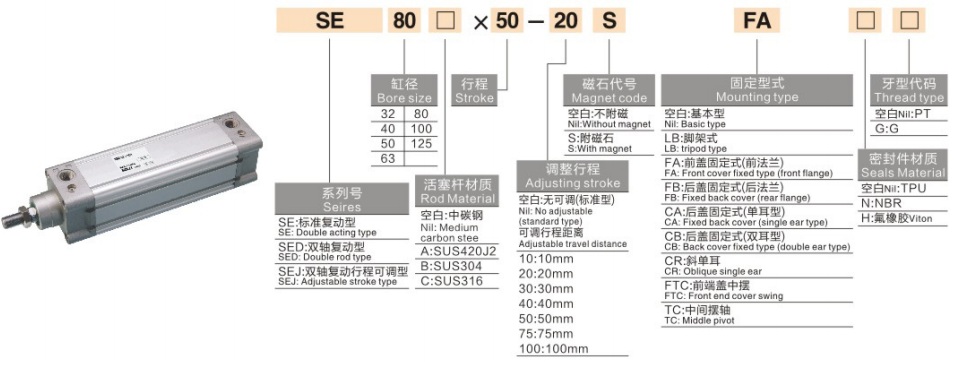

Volledige modelcoderingsregel

   1. Modelvoorbeeld: SE50-200-S-FA

   2. Standaardbestellingsvoorbeelden

     -- SE63-150-S-LB: Boring63, slag150, ingebouwde magneet, voetbevestiging

     -- SED40-100-FB: Boring 40, slag 100, dubbele stang, achterste flensmontage

     -- BSE80-300-S: Bore80, slag300, afsluitbaar type met ingebouwde magneet

Kern technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

   1. Dubbelwerkende SE enkele hengel

Montagetypes en afgeleide modellen

   1. Montageopties

     -- Basistype: directe installatie via eindkapgaten

     -- LB-voetsteun: Bij voorkeur voor horizontale, middelzware belasting

     -- FA/FB Flens: Voor-/achterflens voor verticale armatuurinstallatie

     -- CA/CB Gaffel: Enkele/dubbele gaffel voor scharnierende zwenkbeweging

   2. Belangrijkste afgeleide reeksen

     -- SE / SED / SEJ: enkele stang, dubbele stang, dubbele stang met verstelbare slag

     -- BSE: Vergrendelbare cilinder voor willekeurige tussenpositieaanslag

     - Aangepaste versie voor hoge temperaturen: speciale afdichting voor -20 ~ + 150 ℃

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht, reserveer een veiligheidsmarge van ≥50%; geef prioriteit aan SE voor zware belasting en lange slag.

   2. Slagbevestiging: voeg een veiligheidsmarge van 10 ~ 20 mm toe; standaard max. slag 1000 mm, aangepast tot 1800 mm.

   3. Configuratie-matching

     -- Positiefeedback: Selecteer SE-S-magneetmodel, match CMSE/DMSE magnetische schakelaars;

     -- Montage: LB-voetsteun voor horizontale belasting, FA-flens voor verticale installatie;

     -- Vereiste tussenliggende vergrendeling: Kies een afsluitbare BSE-cilinder.

Samenvatting van één zin

     SOLH SE ISO15552 vierkante trekstangvrije cilinder kan FESTO DNC en SMC CP96S direct vervangen, uitgerust met verstelbaar luchtkussen en overvloedige montagevormen, perfecte lineaire actuator met lange slag voor automatiseringsapparatuur voor middelzware lasten.
