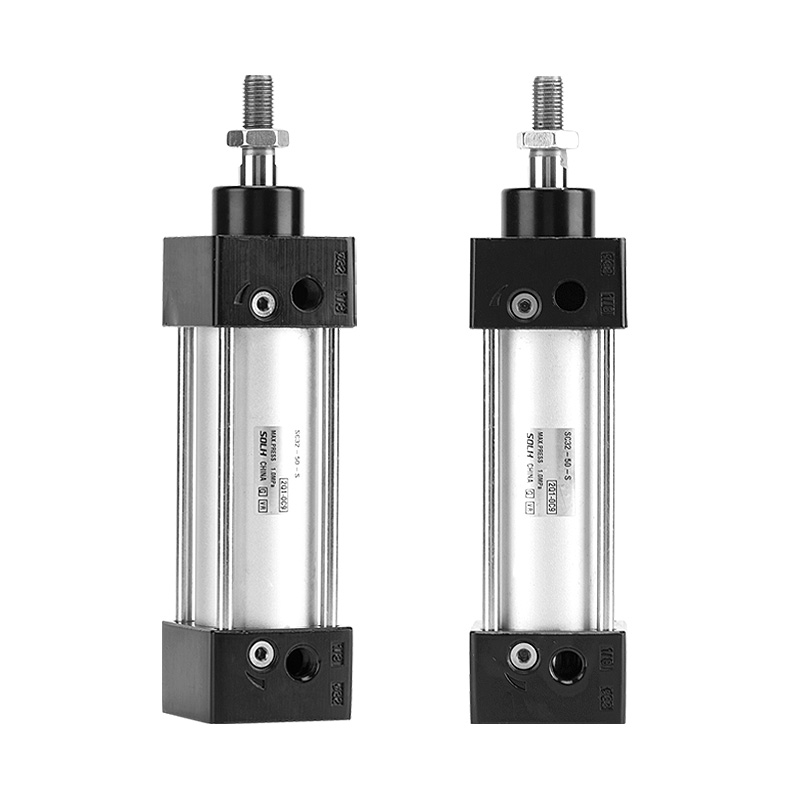

SC-serie standaard luchtcilinder (dubbelwerkend trekstangtype)

Merk: SOLH van Richge Technology

Productoverzicht

     Standaard trekstangcilinder uit de SOLH SC-serie, het basismodel is van het enkelwerkende dubbelwerkende type. Vier trekstangen vergrendelen de eindkappen aan de voor- en achterkant voor een stijve structuur, complete montageaccessoires, groot slagbereik. Op grote schaal gebruikt voor duwen, materiaalbehandeling en positionering in automatiseringslijnen, de meest populaire economische standaard pneumatische cilinder.

Kernstructuur en ontwerpkenmerken

     - Structuur: vier trekstangen verbinden aluminium vat en eindkappen, hoge stijfheid, slagvastheid, stabiele werking op lange termijn.

     - Acterend type: enkele staaf dubbelwerkend, bidirectionele uitvoerkracht.

     -- Materiaal: hard geanodiseerde aluminium cilinder, bidirectionele zuigerafdichting; hardverchroomde 45 # stalen zuigerstang.

     - Kussen: verstelbaar luchtkussen aan beide uiteinden om impact- en bedieningsgeluiden te verminderen.

     -- Sensorinstallatie: sensorgroeven op het gebied van de trekstang voor magnetische CMSG/DMSG/EMSG-schakelaars om de zuigerpositie te detecteren.

     - Voordeel: kortere lichaamslengte onder dezelfde boring vergeleken met ISO15552-profielcilinder, kostenconcurrerend.

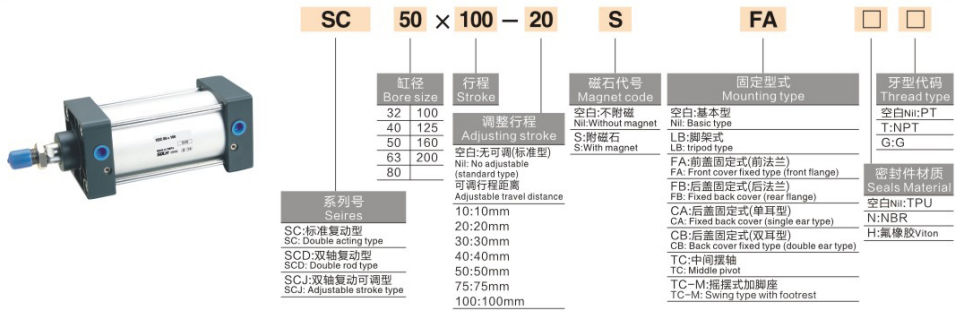

Volledige modelcoderingsregel

   1. Modelvoorbeeld: SC50×100-S

   2. Afgeleide modellen

     -- SCD: Dubbele stang, dubbelwerkend, anti-torsie

     -- SCJ: Dubbele stang met instelbare slag

     -- SCF: Geïntegreerde magneetventielcilinder

     -- SCL: Vergrendelbare cilinder, houdt de last vast als de lucht is uitgeschakeld

   3. Standaardbestellingsvoorbeelden

     -- SC63×150-S: Bore63, slag150, ingebouwde magneet, basistype

     -- SCJ40×200-S: Boring40, slag200, instelbare slag, met magneet

Kern technische specificaties

Theoretische stuwkracht @0,5 MPa (enkele staaf, eenheid: N, veiligheidsfactor ≥2)

Montagetypes en accessoires

   1. Montageopties

     --  Basistype, FA/FB-flens, CA/CB-gaffel, LB-voetbevestiging, TC/TCM1-tap.

   2. Optionele accessoires

     -- Zwevende verbinding, staafoog, I/Y/U/F-connector, CMSG/DMSG/EMSG magnetische schakelaars.

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht op basis van de belasting, reserveer een veiligheidsmarge van ≥50%; upgradegrootte voor cantilever-/offsetbelasting.

   2. Slagbevestiging: voeg een veiligheidsmarge van 10 ~ 20 mm toe op de effectieve slag; maximale standaardslag 1000 mm.

   3. Configuratie-matching

     - Positiefeedback: kies het -S-magneetmodel en match magnetische schakelaars;

     -- Montage: Selecteer flens/voet/gaffel volgens machine-indeling;

     -- Speciale functie: SCD voor dubbele stang, SCJ voor instelbare slag, SCL voor lastvergrendeling.

Samenvatting van één zin

     SOLH SC-serie economische standaard trekstangcilinder met verstelbaar luchtkussen en overvloedige montagemogelijkheden, ideale goedkope lineaire actuator voor algemene automatisering van duw-, overdrachts- en positioneringstaken.
