SAI-serie ISO15552 trekstangvrij profiel standaardcilinder

Merk: SOLH van Richge Technology

Productoverzicht

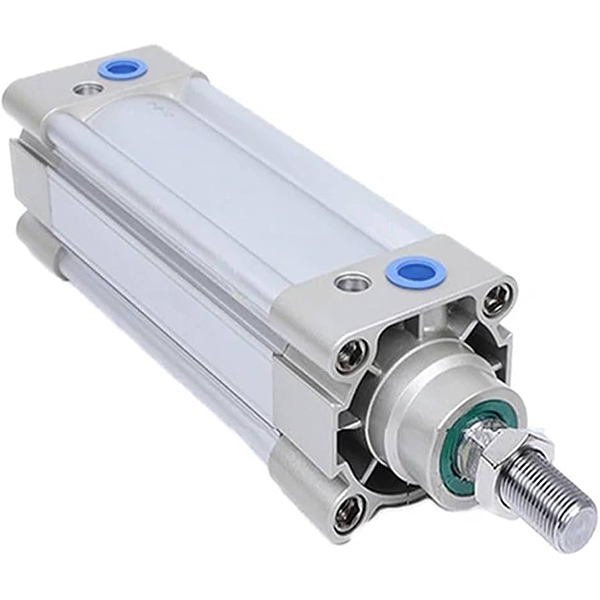

     De dubbelwerkende profielcilinder uit de SOLH SAI-serie voldoet aan de internationale norm ISO 15552 (origineel ISO6431) / VDMA 24562. Dezelfde montageafmetingen als de SI-, SE- en FESTO DNC-serie voor directe uitwisseling. Met hoge kostenprestaties, stabiele prestaties en een lange levensduur is het de meest gebruikte ISO-standaardcilinder van gemiddelde kwaliteit voor automatiseringsapparatuur.

Kernstructuur en ontwerpkenmerken

   1. Normconformiteit: ISO15552 / VDMA24562, volledig uitwisselbare montageafmetingen en accessoires.

   2. Structuur: M-vormige geïntegreerde vierkante aluminium profielcilinder zonder zichtbare trekstangen, hoge stijfheid en anti-corrosie. Tweezijdige sensorgroeven voor CMSE / DMSE / CS1 magnetische schakelaars.

   3. Bedieningsvarianten

     -- SAI: Standaardmodel met enkele stang en dubbelwerkend

     - GEZEGD: Dubbele staaf, dubbelwerkend, uitstekend anti-torsievermogen

     -- SAIJ: Dubbele stang met verstelbare slag

     -- ZEIL: Vergrendelbare cilinder, houdt de last vast als de luchttoevoer wegvalt

     -- SAIF: Geïntegreerde cilinder met magneetventiel

     -- Achtervoegsel -S: Ingebouwde magnetische ring voor positiesensor (zonder -S = niet-magneet)

   4. Kussensysteem: standaard dubbelzijdig verstelbaar luchtkussen + PPV-elastisch bufferkussen, vermindert effectief de impact en het geluid bij hoge snelheid en zware belasting.

   5. Afdichting: dubbele Y-type eenrichtingscompensatieafdichting met olieopslaggroef, lage opstartdruk (0,1 MPa), olievrije werking. Hardverchroomde 45 # stalen zuigerstang, slijtvast en roestvrij.

Volledige modelcoderingsregel

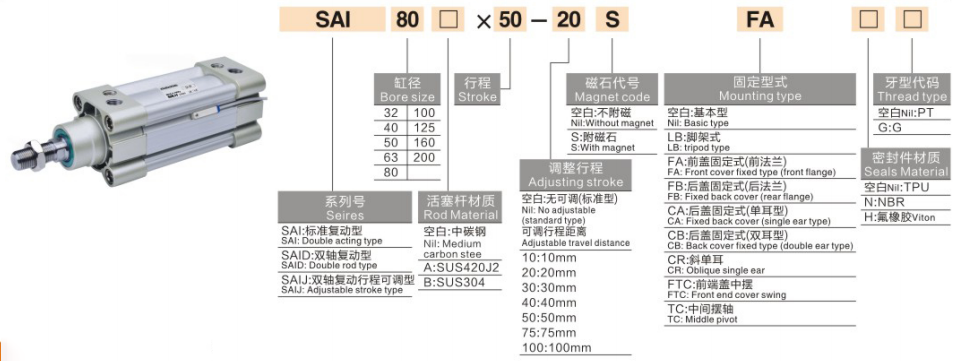

  1. Modelvoorbeeld: SAI50×150-S-FA

   2. Standaardbestellingsvoorbeelden

     -- SAI63×200-S: Bore63, stroke200, ingebouwde magneet, basistype

     -- SAID40×100-FB: Boring40, slag100, dubbele stang, achterste flensmontage

     -- SAIL80×300-S-LB: Boring80, slag300, afsluitbaar type, voetmontage

Kern technische specificaties

Theoretische stuw- en trekkracht @0,6 MPa (enkele stang, eenheid: N, veiligheidsfactor ≥2)

Montagetypes en afgeleide modellen

   1. Montageopties

     -- Basistype, LB-voetbevestiging, FA/FB-flens, CA/CB-gaffel, TC/TCM-tap. Optionele accessoires: Zwevende verbinding, stangoog, I/Y/U/F-connector.

   2. Belangrijkste afgeleide reeksen

     -- GEZEGD: Dubbele stang, dubbelwerkend

     -- SAIJ: Dubbele stang met verstelbare slag

     -- SAIL: Vergrendelbare cilinder voor het vasthouden van tussenposities

     -- SAIF: Geïntegreerde magneetventielcilinder

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht op basis van de belasting, reserveer een veiligheidsmarge van ≥50%; upgrade 1 ~ 2 maten onder offsetbelasting / cantileverbelasting.

   2. Slagbevestiging: voeg een veiligheidsmarge van 20 ~ 50 mm toe aan de effectieve slag; max. standaard slag 1000 mm, aangepast tot 2000 mm.

   3. Configuratie-matching

     -- Positiefeedback: Selecteer -S magneetmodel, match CMSE/DMSE magnetische schakelaars;

     -- Montage: LB-voetsteun voor horizontale zware belasting; Bij voorkeur FA-flens voor verticale installatie;

     -- Speciale functie: Kies SAID voor dubbele stang, SAIJ voor verstelbare slag, SAIL voor positievergrendeling, SAIF voor compacte lay-out.

Samenvatting van één zin

     SOLH SAI ISO15552 trekstangvrije profielcilinder kan de FESTO DNC-, SE- en SI-serie direct vervangen, uitgerust met verstelbare PPV-buffer en rijke varianten, kosteneffectieve algemene lineaire actuator voor exportautomatisering, verpakking en werktuigmachineapparatuur.
