RSQ-serie stopcilinder | Vaste montagehoogte Pneumatische stopcilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

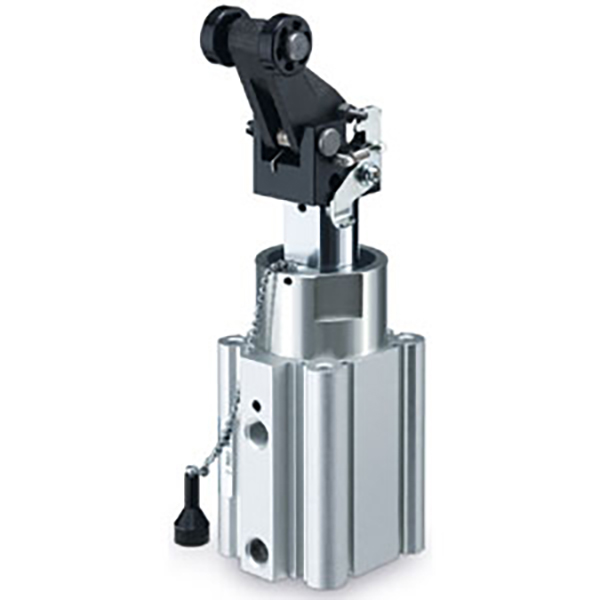

     De SOLH RSQ-serie is een stopcilinder met vaste montagehoogte, ontworpen voor geautomatiseerde positionering van transportlijnen en werkstukbegrenzing. Het omvat boormaten van φ12 mm tot φ50 mm met standaardslaglengtes variërend van 10 mm tot 30 mm. Met een stijve structuur op vaste hoogte, ingebouwde buffer, 10 optionele typen stangkoppen en 4-zijdige magnetische schakelaarmontage, levert de RSQ-cilinder goedkope en zeer betrouwbare stopoplossingen voor het blokkeren van transportbanden, palletpositionering en werkstukbeperking, en dient als een standaard kerncomponent voor geautomatiseerde transportsystemen.

  1.1 Vaste hoogte stijve structuur

     Anders dan de in hoogte verstelbare RSG-serie, heeft de RSQ-serie een niet-verstelbaar ontwerp met een vaste montagehoogte. Het beschikt over een eenvoudiger structuur, een hogere algehele stijfheid en een snellere installatie ter plaatse, waardoor het perfect aansluit bij de lay-out van stations op vaste hoogte en de procedures voor hoogtekalibratie overbodig worden.

  1.2 Veelzijdige aanpassing aan meerdere hengeluiteinden

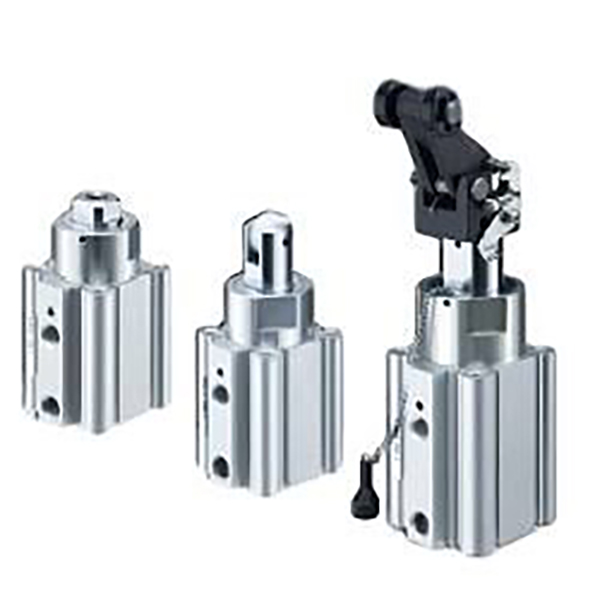

     Uitgerust met 10 soorten stangkopopties, waaronder ronde stangen, afgeschuinde sneden, rol- en hefboomconstructies, die scenario's voor het stoppen van lichte, middelzware en zware lasten volledig dekken. Hendeltypes (L/B/C/D/E) hebben een ingebouwd hydraulisch bufferontwerp met uitstekende energieabsorptie en sterke slagvastheid voor werkomstandigheden met hoge frequentie en zware schokken.

  1.3 Flexibele installatie en schakelaarindeling

     Het cilinderlichaam ondersteunt de installatie van magnetische schakelaars aan 4 zijden (compatibel met schakelaars uit de D-A9□/M9□/P3DWA-serie) zonder extra montageaccessoires. Er zijn twee standaard montagemethoden beschikbaar: B-type montage via gaten (standaard) en A-type montage met dubbele schroefdraad, geschikt voor verschillende apparatuurframes en installatieruimtes.

  1.4 Olievrij ontwerp met lange levensduur

     Optionele dubbelwerkende, dubbelwerkende, dubbelwerkende en enkelwerkende (veeruitschuiven) modi voldoen aan diverse actie-eisen. Standaard rubberen buffer zorgt voor een stabiele werking. De zuigerstang heeft een hardverchroomde behandeling ondergaan en het cilinderlichaam ondergaat een hard anodisatieproces, waardoor een uitstekende slijtvastheid en slagvastheid wordt bereikt. Het olievrije werkingsontwerp past zich aan aan schone en stofvrije werkomgevingen met lage onderhoudskosten.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

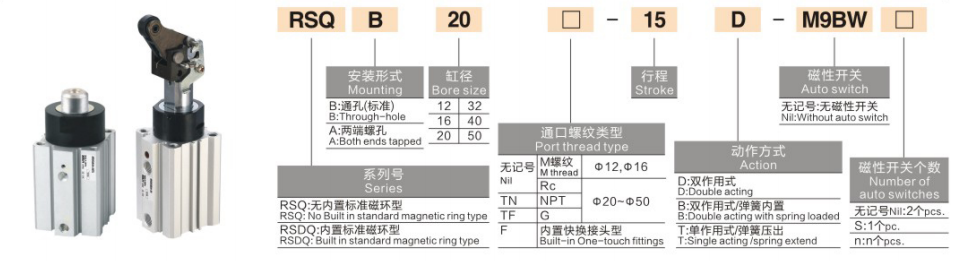

  1. Typische modelvoorbeelden: RSQB20-15, RSDQL32-20

  2. Standaardbestellingsvoorbeelden

     • Niet-magnetische ring standaardmodel: RSQB20-15 (geen magnetische ring, montage door gaten, boring φ20, slag 15 mm, standaard rond stanguiteinde)

     • Hydraulische buffer met magnetische ring: RSDQL32-20 (ingebouwde magnetische ring, montage door het gat, φ32 boring, 20 mm slag, hendelvormig stopuiteinde)

3. Algemene technische parameters (20 ℃, 0,5 MPa standaardconditie)

  3.1 Basisspecificaties

     • Bedrijfsmodus: Dubbelwerkend, veerteruggang, dubbelwerkend, enkelwerkend (veer uitschuiven)

     • Werkdrukbereik: 0,05 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

     • Omgevingstemperatuur: -10℃~70℃ (zonder schakelaar); -10℃~60℃ (met schakelaar)

     • Bedrijfssnelheid van de zuiger: 50~500 mm/s

     • Buffermodus: Standaard rubberen buffer; Hendeltypes uitgerust met ingebouwde hydraulische buffer

     • Smeringsmodus: Olievrije werking

  3.2 Standaard boring-slagcombinatie

3.3 Theoretische stopkracht (eenheid: N @0,5 MPa, dubbelwerkend)

3.4 Productgewicht (eenheid: kg bij slag van 20 mm, RSQ-serie)

4. Typen stangeinden en toepasselijke scenario's

5. Typische toepassingsscenario's

     • Assemblagelijn stopt: Toegepast op het stoppen van pallets, stationpositionering en anti-verschuiving voor assemblagelijnen voor elektronische apparaten en huishoudelijke apparaten. Het ontwerp met vaste hoogte past perfect bij de standaard lay-outs van transportbanden.

     • Beperking van de transportband: Geschikt voor het stoppen van werkstukken op band- en rollenbanen, het positioneren van overslagstations en het blokkeren van divergerende/samenvoegende lijnen. Meerdere stangkopopties passen zich aan verschillende belastingsgraden aan.

     • Geautomatiseerde verwerkingsstations: Ideaal voor het beperken van het laden/lossen van werktuigmachines, het positioneren van verpakkingsmachines en het stoppen van inspectiestations, wat een stabiele en anti-interferentie cyclische werking oplevert.

     • Heavy-duty stopscenario's: Gebruikt voor het stoppen van zware pallets en gereedschapsborden en het positioneren van lasstations. Het type hydraulische bufferhendel is effectief bestand tegen sterke schokken en hoogfrequente trillingen.

6. Snelle selectiegids in 3 stappen

  1. Boringgrootte selectie: Selecteer de boring op basis van de werkelijke stopbelasting. Volg de regel: theoretische remkracht ≥ werkelijke belasting × 2 veiligheidsfactor. φ16~φ20 voor lichte belasting, φ32 voor gemiddelde belasting, φ40~φ50 voor zware belasting.

  2. Lijnselectie: Standaardslagbereik van 10 mm tot 30 mm. Reserveer 5~10 mm extra slagmarge op basis van de werkstukhoogte om mechanische interferentie te voorkomen.

  3. Selectie van het staafuiteinde

￮ Lichte belasting en lage snelheid: kies voor het type met ronde staaf of schuine snede

￮ Hoge snelheid en lichte belasting: Kies het roltype

￮ Zware belasting en hoogfrequente impact: Kies het type hydraulische bufferhendel (B/C/D/E)

Samenvatting van één zin

     Stopcilinders met vaste hoogte uit de SOLH RSQ-serie zijn voorzien van een stijve vaste montagestructuur, diverse opties voor stangkoppen, installatie van 4-zijdige schakelaars en olievrije prestaties met een lange levensduur, waardoor kosteneffectieve, stabiele en slagvaste standaard stopoplossingen worden geboden voor verschillende geautomatiseerde transport- en verwerkingsstations.
