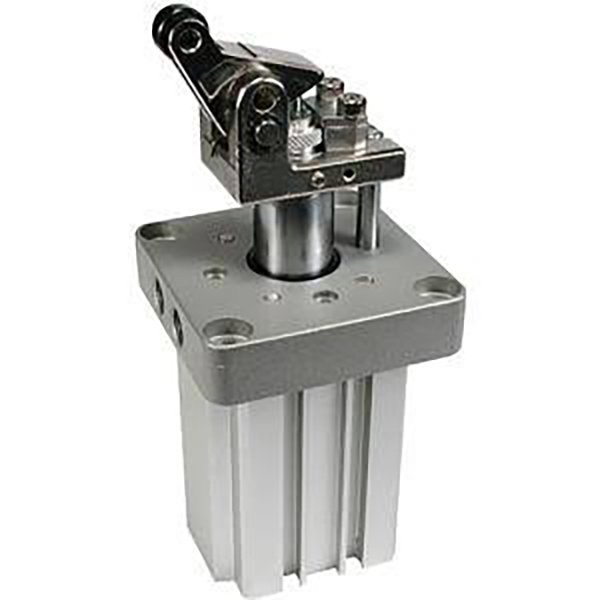

RS2H-serie zware stopcilinder | Verstelbare hydraulische bufferhendel-stopcilinder

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernvoordelen

     De SOLH RS2H-serie is een nieuwe generatie heavy-duty stopcilinder met hefboom, professioneel ontworpen voor het positioneren en beperken van transportlijnen met zware lasten. Verkrijgbaar in grote boringmaten φ50/63/80 mm, beschikt over ultrahoge remkracht, verstelbare hydraulische buffer, lichtgewicht compacte structuur en superieure slagvastheid. Het is speciaal toepasbaar voor zware pallets en gereedschapsplaten van 50-500 kg en dient als kernstopcomponent voor zware geautomatiseerde transportlijnen, die veel worden gebruikt bij het stoppen van werkstukken, overdrachtspositionering en scenario's voor stationbeperking.

  1.1 Verbeterde prestaties bij zwaar gebruik

     Als verbeterde vervanging voor de traditionele RS1H-serie bereikt de RS2H een toename van meer dan 30% in remkracht. Door gebruik te maken van een gecombineerde hefboomkrachtversterking en hydraulische bufferstructuur, is het perfect bestand tegen hoogfrequente impactbelastingen en beperkt het op stabiele wijze zware werkstukken variërend van 50 kg tot 500 kg, waardoor de problemen van onvoldoende kracht en gemakkelijk falen van oude modellen bij cyclisch gebruik met zware belasting worden opgelost.

  1.2 Compacte en lichtgewicht optimalisatie

     Vergeleken met de RS1H-serie vermindert het φ63-30-slagmodel het totale gewicht met 22% en verkort de totale lengte met 9 mm. De geoptimaliseerde geïntegreerde structuur bespaart installatieruimte en verbetert tegelijkertijd de algehele structurele stijfheid, waardoor kleinere afmetingen, een lager gewicht en een hogere stabiliteit worden gerealiseerd.

  1.3 Kern verstelbare hydraulische buffer

     Standaard ingebouwde verstelbare hydraulische buffer. Gebruikers kunnen de dempingsweerstand via de roterende instelschijf vrij aanpassen aan werkstukken met verschillende gewichten en transportsnelheden. De buffer ondersteunt een snelle vervanging zonder gereedschap door de M4-stelschroef los te draaien, waardoor de onderhoudsefficiëntie op locatie aanzienlijk wordt verbeterd en de uitvaltijd wordt verminderd.

  1.4 Zeer stijve hendel en dubbel rolontwerp

     De zeer sterke hendel is uitgerust met een verbeterde interne bufferstructuur. Er zijn twee opties voor rolmateriaal beschikbaar: hars (L) en koolstofstaal (M), met slijtvastheid en anti-scheureigenschappen. De grotere roldiameter zorgt voor een soepele rolwerking en een sterk anti-doorbuigingsvermogen, waardoor vastlopen en excentrische belastingschade tijdens het stoppen van zware lasten effectief wordt vermeden.

 1.5 Volledig uitwisselbare en gediversifieerde configuraties

     De installatieafmetingen zijn volledig uitwisselbaar met de traditionele RS1H-serie, waardoor directe vervanging en upgrade mogelijk zijn zonder de armatuurframes te wijzigen. Optionele uitgebreide functies zijn onder meer een anti-rebound vergrendelingsmechanisme, handmatige ontgrendeling en hendeldetectieschakelaar, die voldoen aan de bedieningsvereisten van complexe werkomstandigheden met zware belasting.

  1.6 Olievrije en lange levensduurstructuur

     Optionele dubbelwerkende, veerbelaste dubbelwerkende en enkelwerkende modi voldoen aan diverse operationele eisen. De hardverchroomde zuigerstang en het hard geanodiseerde cilinderlichaam zorgen voor een uitstekende slijtvastheid en slagvastheid. Het olievrije ontwerp past zich aan schone omgevingen en spatwaterdichte werkomstandigheden aan, met lage onderhoudskosten en een lange levensduur.

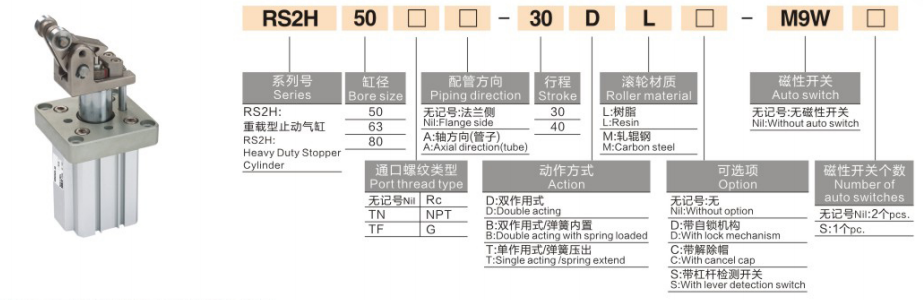

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelvoorbeelden: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Standaard bestelvoorbeelden

    • Algemeen zwaar model: RS2H63-30LD-M9BW (boring φ63, slag 30 mm, harsrol, dubbelwerkend, met M9BW magnetische schakelaar)

    • Zeer veilig vergrendelingsmodel: RS2H80-40TM-XC102 (boring φ80, slag 40 mm, rol van koolstofstaal, enkelwerkend, met anti-rebound vergrendelingsmechanisme)

3. Algemene technische parameters (20 ℃, 0,5 MPa standaardconditie)

  3.1 Basisspecificaties

     • Bedrijfsmodus: Dubbelwerkend, veerbelast dubbelwerkend, veeruitschuivend enkelwerkend

     • Werkdrukbereik: 0,05 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

     • Omgevingstemperatuur: -10℃~60℃ (ijsvrije omgeving)

     • Buffersysteem: Standaard ingebouwde verstelbare hydraulische buffer + rubberen buffer aan twee uiteinden

     • Smeringsmodus: Olievrije werking

     • Installatiemethode: Standaard flensmontage, 4-zijdige montage van magnetische schakelaars mogelijk

  3.2 Standaard boring-slagcombinatie

  3.3 Theoretische stopkracht (eenheid: kN @0,5 MPa, hendeluitgang)

  3.4 Vergelijking van productgewicht (eenheid: kg bij standaardslag)

4. Kernconfiguratie- en selectierichtlijnen

 4.1 Keuze van rolmateriaal

     • Harsroller (L): Laag geluidsniveau en krasbestendig op palletoppervlakken. Ideaal voor lichte/middelzware belastingen (50–200 kg) en hogesnelheidsscenario's (≤0,5 m/s), waarbij werkstukken worden beschermd en tegelijkertijd een stabiele stop wordt gegarandeerd.

     • Koolstofstalen rol (M): Ultrahoge slijtvastheid en sterke slagvastheid. Geschikt voor zware belastingen (200–500 kg), hoogfrequente cycli (≥1000 keer/dag) en zware industriële werkomstandigheden met een lange levensduur.

  4.2 Selectie van de bedrijfsmodus

     • Dubbelwerkend (D): Bidirectioneel bestuurbaar klemmen en lossen met maximale remkracht. Geoptimaliseerd voor zware belasting en hoogfrequente start-stop-werkomstandigheden.

     • Veerbelast dubbelwerkend (B): Automatische vrijgave bij stroomuitval, waarbij prioriteit wordt gegeven aan de veiligheid van apparatuur en personeel. Perfect voor gevaarlijke stations en scenario's voor uitschakelingsbeveiliging.

     • Enkelwerkend (T): Veer uitschuiven, luchtcompressie intrekmodus. Energiebesparend en kosteneffectief, toepasbaar voor scenario's met lichte belasting en laagfrequente stopsituaties.

  4.3 Optionele functionele accessoires voor zwaar gebruik

     • Vergrendelingsmechanisme (-XC102): Automatische vergrendeling na het stoppen om terugspringen en verplaatsing van het werkstuk te voorkomen, geschikt voor lichte belasting en anti-verschuivingsstations met hoge snelheid.

     • Handmatige ontgrendelingsfunctie: Laat de hendel handmatig los tijdens een stroomstoring of apparatuurstoring, waardoor veilig en gemakkelijk onderhoud ter plaatse wordt gegarandeerd.

     • Hendeldetectieschakelaar: Detecteert het uitschuiven van de hendel en de resetstatus, ondersteunt PLC-koppelingscontrole en geautomatiseerde vergrendelingsbediening voor intelligente productielijnen.

5. Typische toepassingsscenario's

     • Pallettransportlijnen voor zwaar gebruik: Gespecialiseerd voor het stoppen, overbrengen, positioneren en anti-verschuiving van zware gereedschapsplaten van 200-500 kg in de automobiel-, huishoudelijke apparaten- en logistieke sector, en levert stabiele prestaties bij het beperken van zware lasten.

     • Zware stations voor lassen en werktuigmachines: Toegepast bij het onder zware belasting vastklemmen van lasarmaturen, het beperken van het laden/ontladen van werktuigmachines en het positioneren van zware mallen. De bufferstructuur is bestand tegen sterke schokken en voorkomt erosie van lasslakken.

     • Geautomatiseerde opslag- en overdrachtsystemen: Gebruikt voor het stereoscopisch stoppen van magazijnpallets, AGV-dockingpositionering en heavy-duty flipping-mechanismebeperking, met stabiele beweging en betrouwbare signaalfeedback.

     • Hogesnelheidstransportlijnen voor zwaar gebruik: Geschikt voor het stoppen van zware werkstukken met hoge snelheid (≤0,8 m/s) op rollen- en bandtransportlijnen. De verstelbare hydraulische buffer zorgt voor een soepel en impactloos stopproces.

6. Snelle selectiegids in 3 stappen

     1. Boringgrootte selectie: Selecteer de boring op basis van het gewicht van het werkstuk en de transportsnelheid. Volg de veiligheidsnorm: theoretische remkracht ≥ werkelijke belasting × 2. φ50 voor een belasting van minder dan 200 kg, φ63 voor een belasting van 200–350 kg, φ80 voor een belasting van meer dan 350 kg.

     2. Materiaalkeuze van de rol: Kies harsroller (L) voor scenario's met lichte belasting en hoge snelheid; kies een koolstofstalen rol (M) voor scenario's met zware belasting en hoogfrequente cyclussen.

     3. Functionele configuratieselectie: Selecteer dubbelwerkend (D) + koolstofstalen rol voor zware en hoogfrequente werkomstandigheden; voeg een vergrendelingsmechanisme (-XC102) toe voor anti-rebound-vereisten; gebruik een veerbelast type (B) voor stations met veiligheidsprioriteit.

Samenvatting van één zin

     De verbeterde heavy-duty stopcilinder uit de SOLH RS2H-serie beschikt over een 30% hogere remkracht, een lichtgewicht compacte structuur, verstelbare hydraulische buffer en dubbele rolopties, en biedt hoge stabiliteit, anti-impact en onderhoudsvriendelijke professionele stopoplossingen voor geautomatiseerde transportlijnen met een zware belasting van 50-500 kg.
