MSUB-serie schoepenrotatiecilinder | Compacte oscillerende cilinder met hoge precisie

Merk: SOLH van Richge Technology

1. Productoverzicht en structurele kernkenmerken

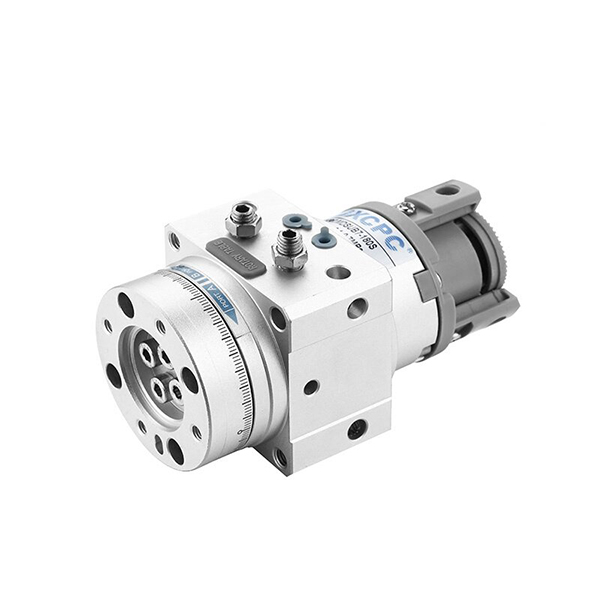

     De SOLH MSUB-serie is een uiterst nauwkeurige draaitafelcilinder met één vleugel, ontworpen voor precisie-oscillerende toepassingen met lichte belasting. Het beschikt over een geïntegreerde compacte structuur, een nauwkeurig afstelbare draaihoek, montage op meerdere oppervlakken en ultralage spelingprestaties. Het omvat 4 maatspecificaties (overeenkomend met boring φ10/φ15/φ20/φ30) en wordt veel toegepast in manipulatorrotatie, kleine indexeringspositionering en werkstukomdraaistations, en dient als de mainstream uiterst nauwkeurige zwenkoplossing voor geautomatiseerde precisieproductielijnen.

  1.1 Geïntegreerde draaitafel en cilinderstructuur

     Het geïntegreerde ontwerp van het roterende platform en de aandrijfcilinder elimineert de speling van de tandwielen volledig en verbetert de algehele stijfheid. Het standaardmodel bereikt een ultralage slingertolerantie, terwijl de geüpgradede MSUA-versie met hoge precisie een platformwiebelnauwkeurigheid levert binnen ≤0,03 mm, waardoor een stabiele en herhaalbare nauwkeurige positionering wordt gegarandeerd.

 1.2 Ontwerp met enkele schoepen voor hoge belasting

     De cilinder heeft een geoptimaliseerde structurele lay-out met één lamel en heeft een kleiner volume en een lager gewicht. Het laadvermogen is 2 tot 3 keer hoger dan dat van traditionele cilinders uit de CRB1-serie van dezelfde grootte, waardoor tegelijkertijd miniaturisatie en een hoog koppel worden gerealiseerd.

  1.3 Nauwkeurig instelbare zwenkhoek

     • Standaard slag: 90° / 180° optioneel voor diverse roterende eisen.

     • Tolerantie voor fijne afstelling: Ontwerp met één vleugel ondersteunt ±5° fijnafstelling aan beide uiteinden; het type met dubbele schoepen ondersteunt fijnafstelling van ±2,5°.

     • Nauwkeurigheid van positionering: Strikte zwenkhoektolerantie van 90°±10′ / 180°±10′, voldoet aan de vereisten voor uiterst nauwkeurige indexering en flipping.

 1.4 Flexibele montage- en leidingopties

     • Piping-modus: Zijleidingen en axiale leidingen optioneel; Modellen met magnetische schakelaars ondersteunen alleen zijleidingen voor stabiele signaalverwerving.

     • Montagemodus: De meerzijdige flensstructuur ondersteunt omnidirectionele installatie, waardoor de interne ruimte van de apparatuur effectief wordt bespaard en aangepast aan compacte lay-outscenario's.

  1.5 Lage lekkage en lange levensduur

     Het aannemen van een speciale afdichtingsstructuur op maat om interne en externe luchtlekkage te minimaliseren. Het standaard olievrije bedrijfsontwerp past zich aan schone productieomgevingen en algemene industriële werkomstandigheden aan, waardoor de onderhoudskosten worden verlaagd en de continue levensduur wordt verlengd.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

  1. Typische modelvoorbeelden: MSUB7-180S, MDSUB20-90S

  2. Standaardbestellingsvoorbeelden

     • Standaard niet-magnetisch model: MSUB7-180S (maat 7, 180° zwenkhoek, zonder magnetische ring)

     • Magnetisch feedbackmodel: MDSUB20-90S (maat 20, 90° draaihoek, ingebouwde magnetische ring voor schakelaarinstallatie)

3. Algemene technische parameters (20℃, standaardconditie)

  3.1 Basisspecificaties

     • Bedrijfsmodus: Dubbelwerkende enkele schoep

     • Werkvloeistof: Perslucht (olievrije werking)

     • Omgevingstemperatuur: 5℃~60℃

     • Werkdrukbereik: Grootte 1: 0,2 ~ 0,7 MPa; Maat 3/7: 0,15 ~ 0,7 MPa; Maat 20: 0,15~1,0 MPa

     • Swingtijd (@0,5 MPa): 0,07~0,3s/90° (instelbaar)

     • Lagertype: Hoogbelastbaar glijlager

  3.2 Tabel met belangrijkste prestatieparameters

4. Kernconfiguratie- en selectierichtlijnen

  4.1 Maatselectie (gebaseerd op koppel en belasting)

     • Maat 1 (φ10): 0,3 N · m koppeloutput, geschikt voor micro-ultralichte belasting (≤1kg) en hoogfrequente, nauwkeurige draaibewegingsscenario's.

     • Maat 3 (φ15): 0,7 N·m koppel, ideaal voor toepassingen met kleine, lichte belasting (1~3 kg), zoals de rotatie van robotarmgewrichten.

     • Maat 7 (φ20): 0,9 N·m koppel, perfect afgestemd op kleine en middelzware lasten (3~5kg), indexeringspositionering en werkstukomkeerstations.

     • Maat 20 (φ30): 2,9 N·m hoog koppel, toepasbaar voor middelzware (5~10kg) zware roterende positioneringstaken.

  4.2 Hoek- en precisieselectie

     • 90° zwenkhoek: Ontworpen voor haaks omdraaien en richtingsverandering, veel gebruikt bij het laden/ontladen van werkstukken en 90° stuurpositionering.

     • 180° zwenkhoek: Geschikt voor rotatie van een halve cyclus en omdraaien van werkstukken, waardoor 180° omgekeerde positionering en bidirectionele stationwisseling mogelijk zijn.

     • Hoge precisie-upgrade: Kies de MSUA-serie voor ultrahoge precisie-eisen met platformwiebelnauwkeurigheid ≤0,03 mm.

  4.3 Configuratie magnetische schakelaars

     • MSUB (niet-magnetisch): Voordelige basisversie zonder magnetische ring, kosteneffectief voor eenvoudige cyclische beweging zonder vraag naar signaalfeedback.

     • MDSUB (magnetisch): Ingebouwde magnetische ring, compatibel met D-T791/D-T792 magnetische schakelaars met willekeurig instelbare detectieposities, ter ondersteuning van geautomatiseerde PLC-signaalkoppelingscontrole.

5. Typische toepassingsscenario's

     • Precisie robotsystemen: Toegepast op kleine robotgewrichtrotatie en eindeffectorzwaaien, met lichtgewicht, compact formaat en hoge herhaalbaarheid van positionering.

     • Geautomatiseerde indexeringsstations: Perfect voor 90°/180° precisie-indexering, detectiepositionering en positionering van montagestations in de elektronica- en kleine huishoudelijke apparatenindustrie.

     • Werkstuk omdraaien en sturen: Ideaal voor het omdraaien en omzetten van richting van lichtbelaste werkstukken (≤10 kg) op transportlijnen, waarbij een spelingvrije en soepele rotatie met weinig impact wordt bereikt.

     • Kleine roterende platforms: Op grote schaal gebruikt in micro-roterende platforms, labelprinten en rotatie van markeerstations, met flexibele installatie en weinig onderhoudsproblemen.

6. MSUB versus CRB2 / CRBU2-serie snelle vergelijking

7. Snelle selectiegids in 3 stappen

     1. Maatselectie: Bereken het koppel op basis van het gewicht van het werkstuk en de rotatieradius met een veiligheidsfactor ≥2. Selecteer Maat 1 voor belasting ≤1kg, Maat 3 voor 1~3kg, Maat 7 voor 3~5kg, Maat 20 voor 5~10kg.

     2. Hoekselectie: Kies een zwenkhoek van 90° voor haaks kantelen en sturen; kies een draaihoek van 180° voor omdraaien van een halve cyclus en omgekeerde positionering.

     3. Functionele selectie: Selecteer MDSUB met magnetische ring voor signaalfeedback en PLC-koppeling; upgrade naar de MSUA-serie voor positioneringseisen met ultrahoge precisie.

Samenvatting van één zin

     De compacte schottendraaicilinder uit de SOLH MSUB-serie beschikt over een geïntegreerd, zeer nauwkeurig tafelontwerp, een instelbare zwenkhoek en een hoog draagvermogen, waardoor spelingarme, hoge stabiliteit en ruimtebesparende precisie-draaioplossingen worden geboden voor geautomatiseerde kantel- en indexeerstations met een lichte belasting van 10 kg.
