MBB-serie lichtgewicht trekstang standaardcilinder

Merk: SOLH van Richge Technology

Productoverzicht

     SOLH MBB-serie lichtgewicht trekstang standaardcilinder (MB-Z-serie), verbeterde opvolger van de traditionele MB-serie met 10% gewichtsreductie. Uitgerust met vierkante eindkappen, verstelbare dubbele luchtkussens en ruime montagemogelijkheden. Op grote schaal gebruikt in algemene automatiseringsapparatuur met gemiddelde snelheid, hoge frequentie en gemiddelde belasting. Installatieafmetingen voldoen aan de ISO 15552-norm, uitwisselbaar met trekstangcilinders van concurrerende merken.

Kernstructuur en kenmerken

   1. Structuur: ronde aluminium loop, interne trekstangen, vierkante eindkappen, verstelbaar luchtkussen aan beide uiteinden, hoge structurele stijfheid.

   2. Materiaal: hard geanodiseerde aluminium cilinder, gegoten eindkappen met hoge sterkte, hardverchroomde zuigerstang, trekstangen met hoge treksterkte, slijtvast en lange levensduur.

   3. Bedieningsvarianten

     -- MBB: Enkele staaf dubbelwerkend (zonder ingebouwde magneet)

     -- MDBB: enkele staaf dubbelwerkend (ingebouwde magnetische ring voor automatische schakelaar)

     -- MBW/MDBW: Dubbelwerkende dubbelwerkende staaf, uitstekende anti-torsieprestaties

   4. Kussen: onafhankelijk verstelbaar luchtkussen aan beide uiteinden, vermindert effectief de impact, trillingen en geluiden.

   5. Sensorinstallatie: Voorbewerkte groeven voor M9B/A93/M9BW magnetische automatische schakelaars om de zuigerpositie te detecteren.

   6. Lichtgewicht upgrade: geoptimaliseerde eindkapgeometrie, 10% lichter dan het oude MB-model, eenvoudiger montage en transport.

   7. Standaardcompatibiliteit: ISO 15552 montagestandaard, directe uitwisselbaarheid tussen merken.

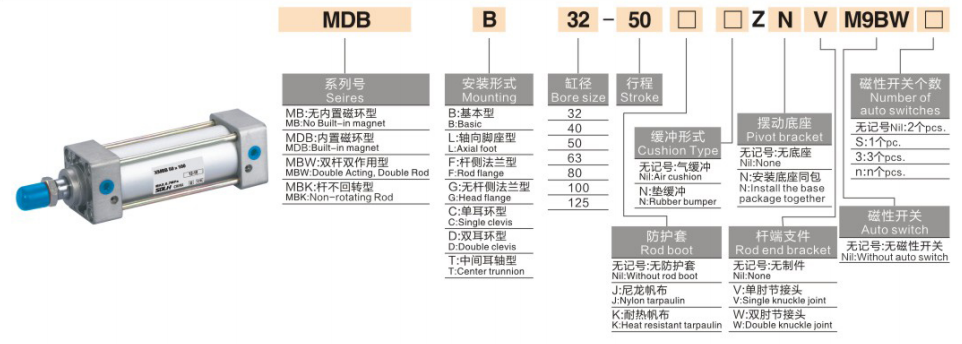

Volledige modelcoderingsregel

   1. Modelvoorbeeld: MDBB40-100Z-M9BW

   2. Standaardbestellingsvoorbeelden

     -- MBB50-200Z: Bore50, stroke200, lichtgewicht basismodel zonder magneet

     -- MDBB63-150Z-LB: Boring63, slag150, ingebouwde magneet, voetmontage

     -- MDBB80-300Z-FA: Boring80, slag300, flensmontage aan stangzijde

Kern technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

 1. Dubbelwerkende MBB/MDBB

Montagetypes en afgeleide modellen

   1. Montageopties

     -- B Basistype: Directe installatie via eindkap door gaten

     -- LB-voetsteun: Stabiele horizontale installatie voor zware belasting

     -- FA/FB-flens: flens aan stang-/kopzijde voor verticale montage

     -- C/D gaffel: enkele/dubbele gaffel voor scharnierende zwenkbeweging

     -- T-Tap: Middentapbevestiging voor omkeermechanisme

   2. Belangrijkste afgeleide reeksen

     -- MBB/MDBB/MBW: Standaard enkele staaf niet-magneet/magneet en dubbele staafcilinder

     -- MBK/MDBK: Niet-roterende stangcilinder om verdraaien van de zuigerstang te voorkomen

     -- -XB6 Type voor hoge temperaturen: werkbereik -20 ~ + 150 ℃

     -- -XC6 roestvrijstalen zuigerstang: voor milde corrosieve en vochtige omgevingen

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht op basis van de werkelijke belasting, reserveer een veiligheidsmarge van ≥50%. Geef prioriteit aan MBB voor algemene automatisering met gemiddelde snelheid en gemiddelde belasting.

   2. Slagbevestiging: voeg een veiligheidsmarge van 10 ~ 20 mm toe aan de effectieve slag. Max. standaard slag 1000 mm, aangepast tot 1500 mm.

   3. Configuratie-matching

     - Positiedetectie: kies het MDBB-ingebouwde magneetmodel, passend bij de automatische M9B/A93-schakelaars.

     -- Montage: LB-voetsteun voor horizontale zware belasting; FA-flens heeft de voorkeur voor verticale installatie.

     -- Speciale omstandigheden: Selecteer -XB6 voor hoge temperaturen, -XC6 roestvrijstalen staaf voor corrosieve omgevingen.

Samenvatting van één zin

     SOLH MBB lichtgewicht trekstang standaardcilinder voldoet aan ISO15552, uitgerust met verstelbaar luchtkussen en meerdere montagemethoden, ideale lineaire actuator voor algemeen gebruik voor middelzware hoogfrequente automatiseringsproductielijnen.
