M5-serie 5/2-weg mechanisch ventiel | M5 draadslag en handmatige regelklep

Merk: SOLH van Richge Technology | 5/2-weg mechanisch en handregelventiel met veerretour en M5×0,8 draad

1. Productoverzicht

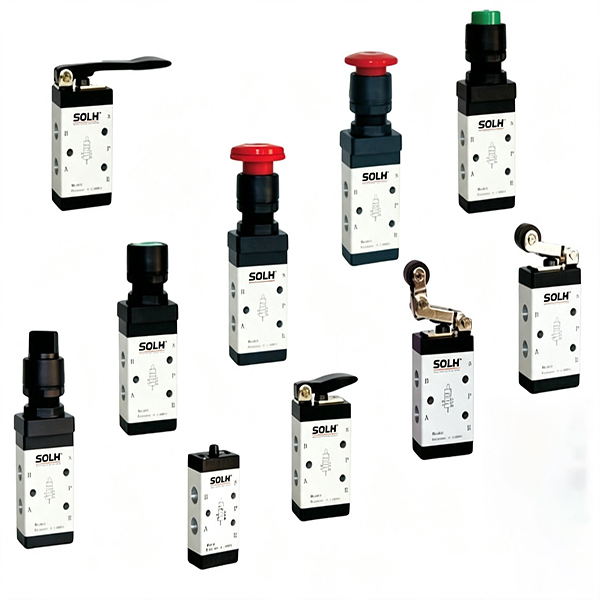

     De SOLH M5-serie is een professional5/2-weg mechanisch ventiel met spoel met uniforme M5×0.8 fijne draadinterface. Met een spoelvrij ontwerp realiseert het een omkering van het luchtcircuit puur door externe mechanische kracht en automatische veerreset. Op grote schaal toegepast voor positionering van cilinderslaglimieten, signaalfeedback ter plaatse en handmatige start-stop pneumatische bediening van apparatuur. De volledige serie omvat twee kerntypes: mechanische trigger (rol / plunjer) en handmatige bediening (knop / hendel). Het is volledig uitwisselbaar met de AirTAC M5-serie en universele mechanische kleppen voor huishoudelijk gebruik voor directe vervanging.

  1.1 Standaardluchthavendefinitie

     • P-poort: Hoofdpersluchtinlaat

     • A/B-werkpoorten: Verbinden met dubbelwerkende cilinders voor telescopische bediening

     • R1/R2 dubbele uitlaatpoorten: Aan de zijkant gemonteerde uitlaatpoorten van het kleplichaam, direct compatibel met micro-demperinstallatie voor geluidsreductie en stofpreventie

     • Kernfunctie: 5/2-weg veerretourstructuur, wordt automatisch gereset naar de oorspronkelijke staat nadat de externe kracht is verwijderd

2. Keuzegids voor modelcodering en koptype (basis voor kernselectie)

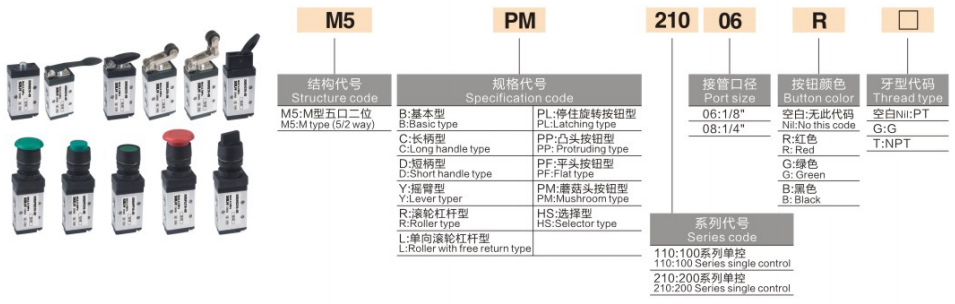

 1. Uniforme coderingsregel: M5【Hoofdcode】-05 (05 staat voor uniforme M5-schroefdraadpoort voor volledige series)

 2. Modelvoorbeeld: M5R-05 | Rolhefboom type 5/2-weg mechanisch ventiel met standaard M5 schroefdraadpoort

3. Technische kernparameters

4. Structurele kernvoordelen

     • Evenwichtige spoelstructuur: Neemt een uitgebalanceerd schuifspoelontwerp aan, vrij van tegendrukinterferentie door de luchtbron. Vereist slechts een kleine externe kracht om de achteruitrijactie te voltooien met een gevoelige en lichtgewicht bediening.

     • Ontwerp met dubbele split-uitlaat: Onafhankelijke R1/R2 bilaterale uitlaatpoorten met externe lay-out. Installeer direct micro-dempers om efficiënte geluidsreductie en stofisolatie te realiseren, waardoor een stabiele werking op de lange termijn wordt gegarandeerd.

     • Installatie onder meerdere hoeken: De bovenste en onderste delen van het kleplichaam zijn voorzien van montagegaten, ter ondersteuning van een vaste installatie onder een willekeurige hoek om zich aan te passen aan verschillende lay-outs van de apparatuurruimte.

     • Volledige serie universele uitwisselbaarheid: Uniforme totale kleplichaamgrootte voor de gehele M5-serie, compatibel met dezelfde specificatie spruitstukbasis voor gratis vervanging en modulaire montage.

5. Ondersteunende accessoires en verdeelstukbasis

     • M5 verdeelstukbasis (M5M): 1F/2F/3F multi-link spruitstukplaten, waardoor een gecentraliseerde P-poort luchttoevoer wordt gerealiseerd, ter vervanging van verspreide leidingen met één klep om de circuitindeling te vereenvoudigen.

     • Ondersteunende hulporganisaties: M5 naar G1/8 reducerende rechte fittingen, M5 micro-dempers, M5 snelkoppelingen (passende φ3/φ4 luchtleidingen), vaste montagebeugels.

6. Selectieonderscheid: M5 versus S3 mechanische klep

7. Klassieke applicatiecircuits

     • Cilinderlimietcontrole: Cilinderschot activeert de mechanische M5R-rolklep, geeft een stuurluchtsignaal af om de 4V-magneetklep te besturen, waardoor automatisch omkeren wordt gerealiseerd wanneer de cilinder de aangewezen positie bereikt.

     • Handmatige start-stopbediening: M5PP paddestoelknopklep regelt rechtstreeks de telescopische werking van kleine dubbelwerkende cilinders voor handmatige bediening ter plaatse.

     • Detectie van gereedschap op de assemblagelijn: M5B plunjer-bovenstangklep fungeert als een detectieschakelaar ter plaatse van de mal om automatische pneumatische logica-triggering voor gereedschapspositionering te realiseren.

Samenvatting van één zin

     De SOLH M5-serie is een volledig functionele 5/2-weg mechanische veerretourklep met uniforme M5×0,8-schroefdraad. Door de mechanische slagbegrenzing en meerdere handmatige bedieningsmodi te integreren, beschikt het over gevoelige actie, duurzame prestaties en universele uitwisselbaarheid, en is het de geprefereerde micro-pneumatische besturingscomponent voor feedback van cilindersignalen en handmatige pneumatische schakeling van apparatuur.
