LW8-40.5 35KV Outdoor AC Hoogspanning SF6-stroomonderbreker

LW8-40.5 35KV Outdoor AC Hoogspanning SF6-stroomonderbreker

       De LW8 (A) -40.5 Outdoor AC SF6-stroomonderbreker is een driefasige, 50Hz buitenspanning hoog-spanning elektrisch apparaat dat is ontworpen voor gebruik in vermogenssystemen met een nominale spanning van 40,5 kV. Het maakt gebruik van SF6-gas als het arc-versnellende en isolatiemedium, met een gecomprimeerd gasboog-experende mechanisme, dat een superieure onderbrekingsvermogen biedt. Deze stroomonderbreker is geschikt voor toepassingen in vermogens onderstations, energiecentrales en distributienetwerken waar het op betrouwbare wijze zowel nominale als kortsluitstromen kan schakelen. Het is ook ideaal voor gebruik als linkbreker of voor het loskoppelen van condensatorbanken. Het apparaat bevat een ingebouwde huidige transformator voor meet- en beschermingsdoeleinden, waardoor het een uitstekende keuze is voor het upgraden van oudere brekersystemen.

Productstructuur

De breker heeft een porseleinen kolomontwerp met drie verschillende fasen, elk uitgerust met een afzonderlijke boogverschillende kamer gevuld met perslucht. Het driefasige gas wordt verbonden door koperen buizen. De belangrijkste componenten van de breker omvatten de porseleinen behuizing, huidige transformator, boogd blikkende kamer, absorber, bedieningsmechanisme, transmissiebox, basisframe, drijfstangen en veren. De porseleinen huls dient als ondersteuning en isolatie voor het verbinden van het hoofdcircuit van de breker met het stroomsysteem. Het maakt ook deel uit van het drukvat, waardoor robuuste sterkte wordt gebracht en luchtdichtheid zorgt.

Toepassingen:

 Power -transmissie en verdeling: geschikt voor gebruik in onderstations, transformatorstations en stroomverdelingsnetwerken.

 Witching-bewerkingen: verwerkt effectief nominale stromingen, kortsluitstromen en noodverbindingen.

 Beveiliging van de bankbanken: kan de condensatorbanken veilig loskoppelen en ervoor zorgen dat soepele systeemactiviteiten.

ideale vervanging: een geweldige optie voor het vervangen van oudere, verouderde stroomonderbrekers in het systeem.

Omgevingscondities:

Altitude: tot 3000 meter boven zeeniveau.

 Ambient temperatuur: van -30 ° C tot +45 ° C.

 Pollutieniveau: geschikt voor omgevingen geclassificeerd als niveau II, III of IV.

 Humiditeit: dagelijkse gemiddelde vochtigheid van maximaal 95%, met een maandelijks gemiddelde van niet meer dan 90% (bij 25 ° C).

 Wind druk: niet meer dan 700 pa, gelijkwaardig aan windsnelheden tot 34 m/s.

 Gebruiksomstandigheden: ideaal voor gebieden die vrij zijn van ontvlambare materialen, explosierisico's, chemische corrosie en ernstige trillingen.

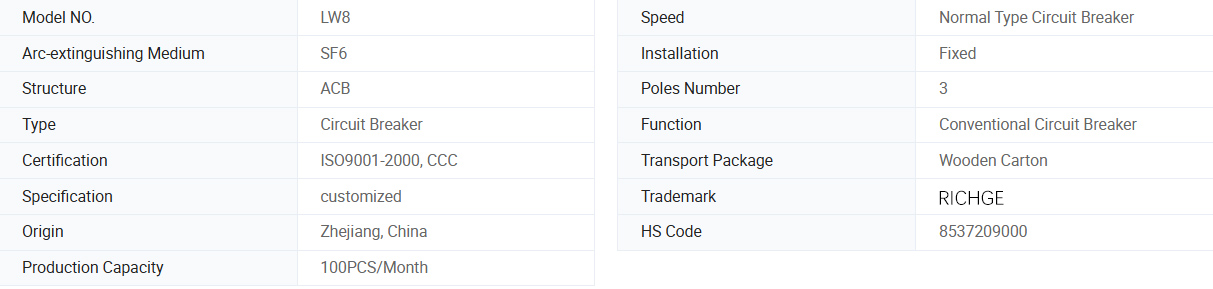

Basisinformatie.

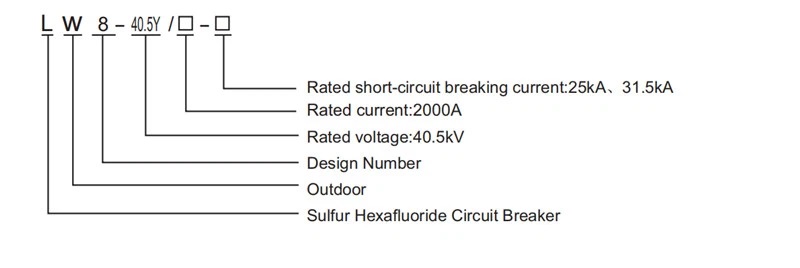

Modelbeschrijving

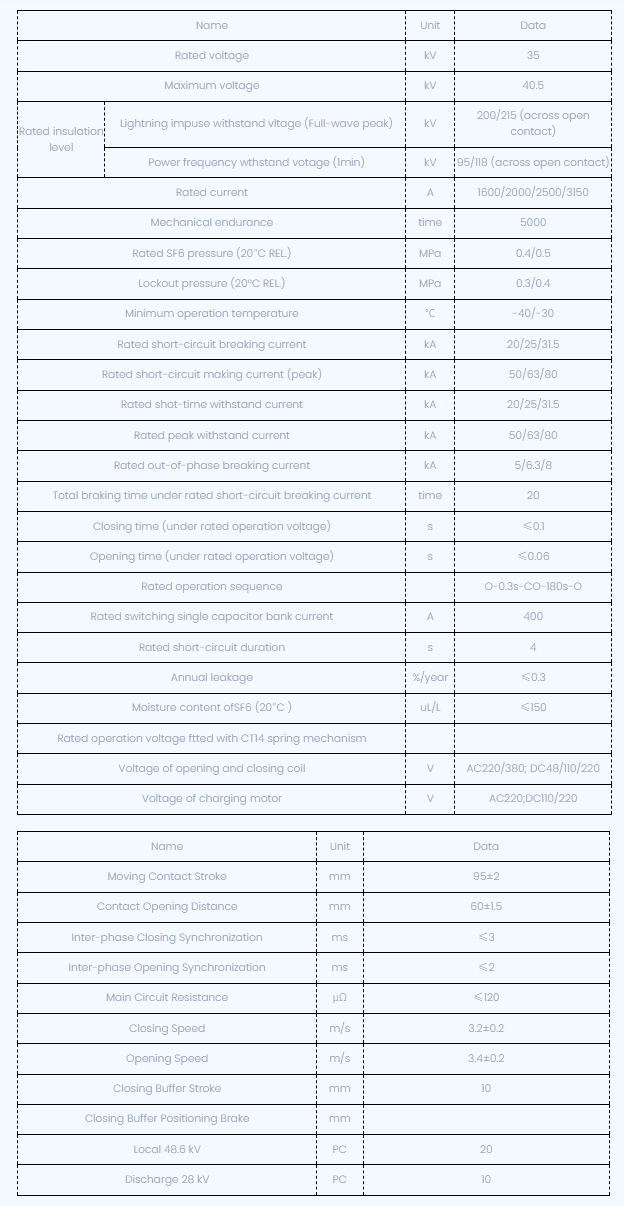

Technische parameters

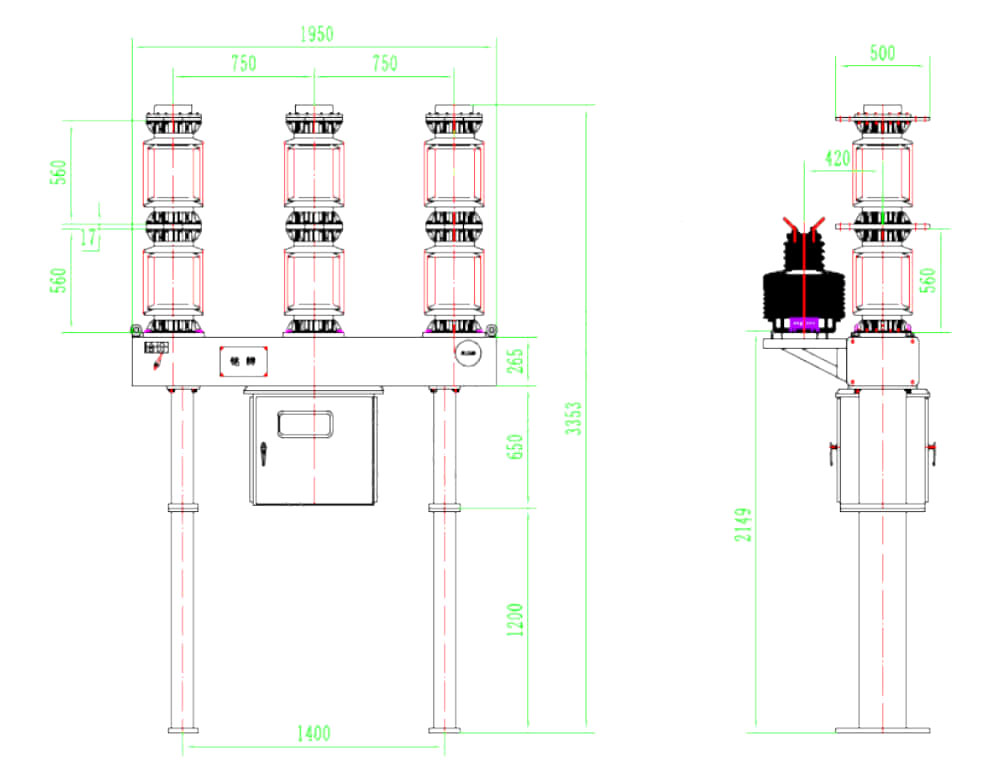

Technische tekening

LW8-40.5 SF6-stroomonderbreker bestelinstructies

1: stroomonderbrekermodel, specificaties;

2: Nominale elektrische parameters (spanning, stroom, breekstroom, enz.)

3: Omgevingscondities (omgevingstemperatuur, hoogte, omgevingsvervuilingsniveau);

4: Actuator Bedieningsspanning en motorspanning;

5: aantal, huidige verhouding en niveaucombinatie van interne of externe stroomtransformatoren. Secundaire belasting;

6: Naam en hoeveelheid reserveonderdelen, speciaal gereedschap en apparatuur (moet afzonderlijk worden besteld).

FAQ

1. Bent u een handelsbedrijf of fabrikant?

  Wij zijn een professionele fabriek met 10 jaar ervaring op het gebied van hoge en laag spanningsschakelaar, onderstation, transformatoren, kabelverdelingsboxen en verschillende elektrische apparatuur, zoals vacuümstroomonderbrekers, load break -schakelaars, enz.

  Onze fabriek is een uitstekende leverancier van State Grid Corporation in China.

2. Accepteert u aangepaste services?

   We bieden OEM/ODM -service en kunnen uw logo op het product afdrukken. Ons professionele technische en citaatteam kan een bevredigend project bieden volgens uw tekening en parameters.

3. Wat is uw MOQ?

     Onze MOQ is 1 stuk.

4. Hoe lang is uw doorlooptijd van uw levering?

   Het hangt af van uw productvereiste en hoeveelheid. Over het algemeen zijn 5 ~ 10 werkdagen beschikbaar.

5. Hoe lost u kwaliteitsproblemen op?

   Geef gedetailleerde foto's van kwaliteitsproblemen.  Onze technische en kwaliteitstestafdeling zal analyseren. We zullen binnen 2 dagen een bevredigende oplossing maken.

6. Wat zijn uw betalingsvoorwaarden?

     30% T/T vooraf, 70% voor verzending.  West Union, L/C zijn ook acceptabel.

Fabriek

Certificaat
