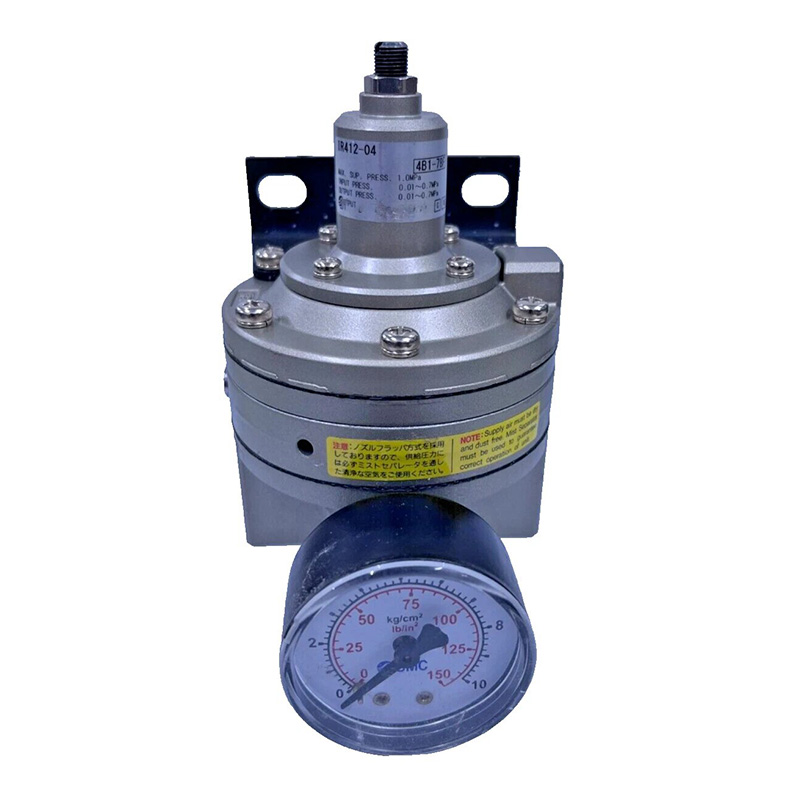

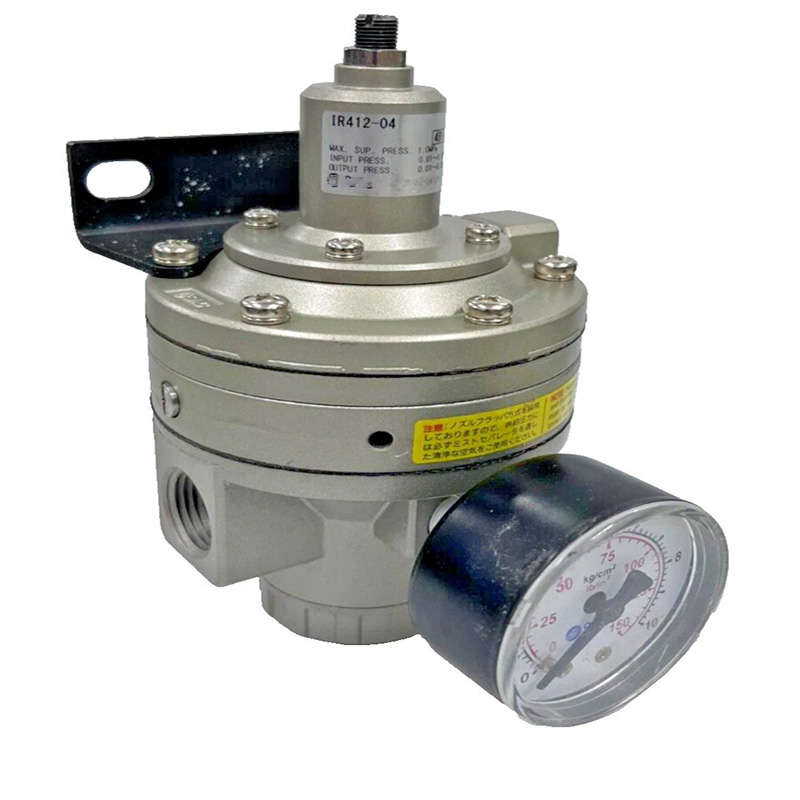

IR412-04-X32 Zeer nauwkeurige pilootgestuurde regelaar

Merk: SOLH van Richge Technology (睿其格科技)

Productoverzicht

     IR412-04-X32 behoort tot de IR-serie pilootgestuurde precisiedrukstabilisator met groot debiet. Deze regelaar is ontworpen voor zware pneumatische werkomstandigheden die een uiterst stabiele uitgangsdruk en kleine drukschommelingen vereisen. De afmetingen en prestaties zijn volledig uitwisselbaar met de originele IR412-serie van SMC.

1. Belangrijkste technische specificaties

      - Naam van de serie: IR412 stabiliserende regelaar met hoge precisie

      -- Compleet model: IR412-04-X32

          · 04: Hoofdpoortschroefdraad Rc 1/2"

          · X32: Speciale speciale configuratie inclusief achteruitlaat, verbeterde gevoeligheid en minimaal constant luchtverbruik

     --Structuurtype: door een piloot bediende precisieregelaar

     --Toepasselijk medium: droge en schone perslucht

     --Max. werkdruk inlaat: 1,0 MPa

     --Verstelbaar drukbereik: 0,01 ~ 0,7 MPa

     --Controlenauwkeurigheid

        · Gevoeligheid: 0,2% volledige schaal

        · Herhaalbaarheid: ±0,5% volledige schaal

     - Stroomprestaties: maximale stroomcapaciteit, bijna tweemaal de stroom van het IR201-model

     --Relief Uitlaatcapaciteit: Overdruk uitlaatstroom 5 keer hoger dan conventionele precisieregelaars

     --Stabiel luchtverbruik: ultralaag, minder dan 1 l/min

     --Bedrijfstemperatuur: -5℃ ~ +60℃

     --Netto Gewicht: Ca. 1,0 kg

     --Montageopties: paneelmontage of beugelmontage; Manometer aan voor- of achterzijde te monteren

2. Werkingsprincipe van de spuitmond-vin-piloot

     - Drukinstellingsfase: Draai aan de instelknop om de interne veer samen te drukken en de mondstukdoorgang te sluiten; pilootlucht duwt de hoofdspoel om de uitgangsdruk aan te passen.

     - Stabiele regelfase: de uitlaatdruk werkt op het membraan om de veerspanning te compenseren, waarbij een constante vooraf ingestelde druk wordt gehandhaafd.

     --Overdrukontlastingsfase: Wanneer de stroomafwaartse druk de doelwaarde overschrijdt, gaat het membraan omhoog om het mondstuk te openen, de stuurdruk daalt onmiddellijk en de hoofdklep laat overtollige lucht met hoge snelheid ontsnappen. Kernvoordeel: Gecombineerde pilootbesturing en ontlastingsstructuur levert ultrasnelle responssnelheid, stabiele drukuitvoer en uitstekende prestaties bij grote debieten.

3. Volledige uitleg van de modelcode (IR412-04-X32)

     --IR412: Basisserie met zeer nauwkeurige regelaars van groot kaliber

     --04: Hoofdpoortspecificatie Rc 1/2"

     --X32: Aangepaste upgradeversie

        · Indeling uitlaat achter (standaardversie gebruikt uitlaat voor)

        · Verbeterde responsgevoeligheid

        · Ontwerp met laag stabiel luchtverbruik

4. Kernproductvoordelen

     --Superieure regelprecisie met 0,2% volledige gevoeligheid, perfect passende spanningscontrole, nauwkeurige positionering en vloeistofdoseringsapparatuur.

     --Grote 1/2-inch poort levert maximale stroom, ondersteunt cilinders met grote boring en pneumatische productielijnen met een hoog verbruik.

     - Onmiddellijke drukcorrectie via ontlastkanaal met hoog volume om fluctuaties in de uitgangsdruk snel te elimineren.

     --Energiebesparend ontwerp met een stabiel luchtverbruik van minder dan 1 l/min om de bedrijfskosten op de lange termijn te verlagen.

     --Flexibele installatielay-out; Manometer en bevestigingsbeugel kunnen naar wens aan de voor- of achterzijde worden gemonteerd.

     --X32 aangepaste achteruitlaat voorkomt vervuiling door stof en olienevel om een ​​schone werkomgeving te behouden.

5. Typische toepassingsscenario's

     Precisieproductielijnen voor lijmdosering en industriële coating Machines voor het controleren van film-, draad- en textielspanning voor de drukkerij-, lithiumbatterij- en textielindustrie Snelle positioneringsapparatuur voor cilinders, hydraulische pneumatische persen en overdrachtsautomatisering Laboratoriummeetinstrumenten en langdurige drukhoudcircuits Halfgeleider-, elektronische assemblage- en precisiepneumatische precisieplatforms voor cleanrooms

Vergelijking van modelprestaties: IR412 VS IR201 VS ARJ310

Samenvatting van één zin

     IR412-04-X32 is een SMC-compatibele pilot-precisieregelaar van groot kaliber met op maat gemaakte X32-uitlaat aan de achterkant en een ultralaag luchtverbruik, die dient als de oplossing voor topdrukregeling voor precisiedosering met hoog debiet, spanningsaanpassing en automatiseringssystemen voor positionering.
