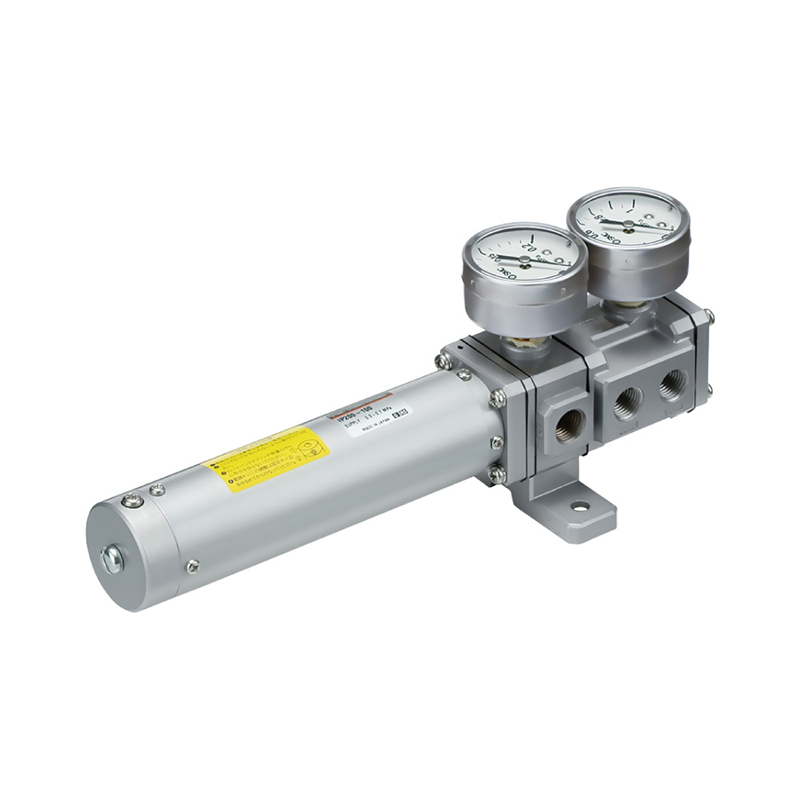

IP200-serie pneumatische servocilinderversteller

Merk:SOLH van Richge Technology

Productpositionering

     De IP200-serie, gelanceerd onder het merk SOLH van Richge Technology, is een pneumatische servocilinderversteller. Het levert uiterst nauwkeurige proportionele positieregeling voor standaardcilinders, waarbij het pneumatische stuursignaal van 0,02 ~ 0,1 MPa lineair wordt omgezet in een nauwkeurige verplaatsing van de cilinderzuigerstang. Volledig luchtaangedreven zonder voeding, het is een intrinsiek veilige positioneringsoplossing voor explosiegevoelige industriële omgevingen.

Kern technische specificaties

    1. Basisparameters

     -- Compatibele cilinders: boring ≥ Ø50 mm, slag 25 ~ 300 mm (aanpasbaar in stappen van 1 mm)

     -- Controleprincipe: Nozzle-flapper-servomechanisme gebaseerd op krachtbalanstheorie

     -- Toevoerluchtdruk (SUP): 0,3 ~ 0,7 MPa

     -- Ingangsbesturingssignaal (IN): standaard pneumatisch signaal van 0,02 ~ 0,1 MPa

     -- Omgevings- en gemiddelde temperatuur: -5℃ ~ +60℃ (standaardversie)

     -- Poortdraad: hoofdpoort Rc1/4; manometerpoort Rc1/8

     -- Nettogewicht: Ca. 700 g (gebaseerd op model met slag van 100 mm) Controlenauwkeurigheidsindex · Gevoeligheid: ≤ 0,5% F.S.

     -- Lineariteit: ≤ ±2% F.S.

     -- Hysteresis: ≤ 1% V.S.

     -- Herhaalbaarheid: ≤ ±1% F.S.2.

Werkingsprincipe van krachtbalans

     -- Signaalingang: Pneumatisch stuursignaal komt poort IN binnen en duwt op het ingangsmembraan.

     -- Servoversterking: Diafragmaverplaatsing verandert de speling tegen het mondstuk om de tegendruk aan te passen, waardoor de interne spoel wordt aangedreven om van luchtcircuit te wisselen.

     -- Cilinderbediening: persluchtuitgangen via OUT1/OUT2-poorten om de dubbelwerkende cilinder uit te schuiven of in te trekken.

     - Positiefeedback: de beweging van de cilinderslag trekt het feedbackmembraan terug via de drijfstang en de feedbackveer om een ​​krachtevenwicht te bereiken met het ingangssignaal; de spoel keert terug naar de neutrale positie om de cilinder nauwkeurig op de doelpositie te vergrendelen.

Definitie van modelcode (IP200-XXX-YY)

     -- IP200: Basisseriecode

     -- XXX: Nominale slag (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Optioneel achtervoegsel: Geen achtervoegsel: Standaardmodel met koolstofstalen feedbackveer -T: Uitgerust met roestvrijstalen feedbackveer -XN: Lage temperatuurversie (-30°C ~ +60°C) -XZ: Hoge temperatuurversie (-5°C ~ +80°C)

Voorbeeld: IP200-200-T → 200 mm slag, roestvrijstalen feedbackveer.

Poortdefinitie

     -- SUP: hoofdluchttoevoeringang (0,3 ~ 0,7 MPa)

     -- IN: Pneumatische stuursignaalingang (0,02 ~ 0,1 MPa)

     -- OUT1 / OUT2: dubbele uitgangspoorten voor dubbelwerkende cilinder

     -- EX: Uitlaatpoort

     -- Meter: speciale poort voor installatie van manometers

Kernproductvoordelen

     -- Hoge precisie explosieveilige pneumatische positionering Vergelijkbare positioneringsnauwkeurigheid van elektrische servosystemen; volledig luchtaangedreven zonder elektrische componenten, intrinsiek veilig voor ontvlambare en explosieve werkzones.

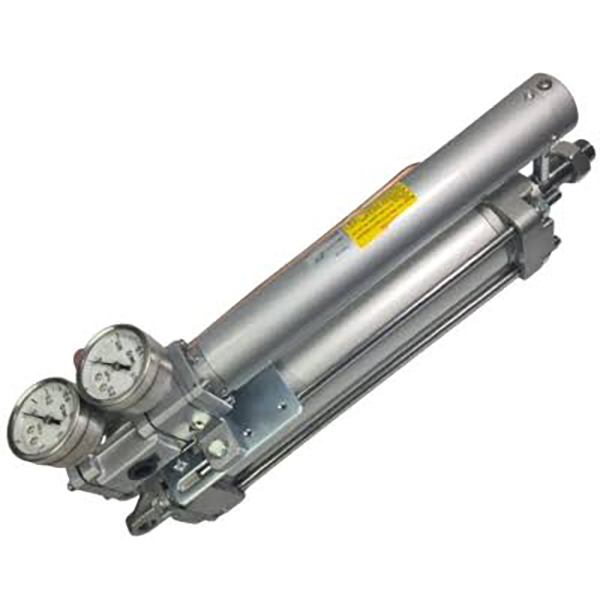

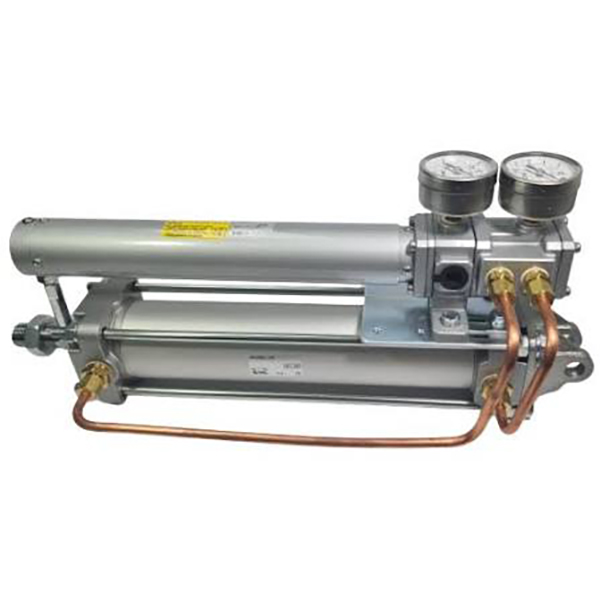

     -- Compacte geïntegreerde alles-in-één structuur Geïntegreerd unitontwerp voor directe montage op standaardcilinders, waardoor installatie ter plaatse en routineonderhoudsprocedures worden vereenvoudigd.

     -- Handig kalibratieontwerp Ingebouwde onafhankelijke nulstelschroef en spanstelschroef voor snelle kalibratie ter plaatse zonder extra gereedschap.

     -- Meerdere materiaalopties voor corrosiebestendigheid Feedbackveer verkrijgbaar in koolstofstaal- of roestvrijstalen varianten om zich aan te passen aan vochtige, corrosieve werkplaatsomgevingen.

     -- Op maat gemaakte versies met breed temperatuurbereik Standaard, optionele modellen voor lage en hoge temperaturen om te voldoen aan complexe industriële omstandigheden met variabele temperaturen.

Typische toepassingsscenario's

     -- Precisiepositioneringsstations: apparatuur voor snijden, persen, coaten en automatische materiaalbehandeling

     -- Industriële procescontrole: klepopeningsregeling, baanspanningscontrole en baanrandcorrectiesystemen

     -- Speciale ruwe omgevingen: explosieveilige, stofdichte en waterdichte apparatuur voor chemische fabrieken en mijnbouwmachines

     -- Pneumatische servokerneenheid: dient als centrale besturingscomponent van volledige pneumatische servopositioneringssystemen

Bedienings- en installatierichtlijnen

     -- Luchtbronvereiste: De toevoerlucht moet droog en schoon zijn met een filtratieprecisie ≤5 μm om verstopping van de spuitmonden en foutieve positionering te voorkomen.

     -- Kalibratiereferentie: Volledige nul- en bereikaanpassing onder standaard toevoerdruk van 0,5 MPa voor optimale lineaire prestaties.

     -- Montagerichting: ondersteunt installatie onder elke hoek; vermijd een montage-indeling die ervoor zorgt dat condenswater zich ophoopt in de interne constructie van de unit.

Samenvatting van één zin

     SOLH IP200 krachtbalans mondstuk-flapper pneumatische servo-positioneerder zet het luchtsignaal van 0,02 ~ 0,1 MPa lineair om in nauwkeurige cilinderverplaatsing, met hoge positioneringsnauwkeurigheid, explosieveilige werking met alleen lucht, nul-/span-instelbare kalibratie en aangepaste opties voor meerdere temperaturen, de ideale proportionele positioneringsregeleenheid voor explosieveilige chemische, mijnbouw- en precisie-automatiseringsapparatuur.
