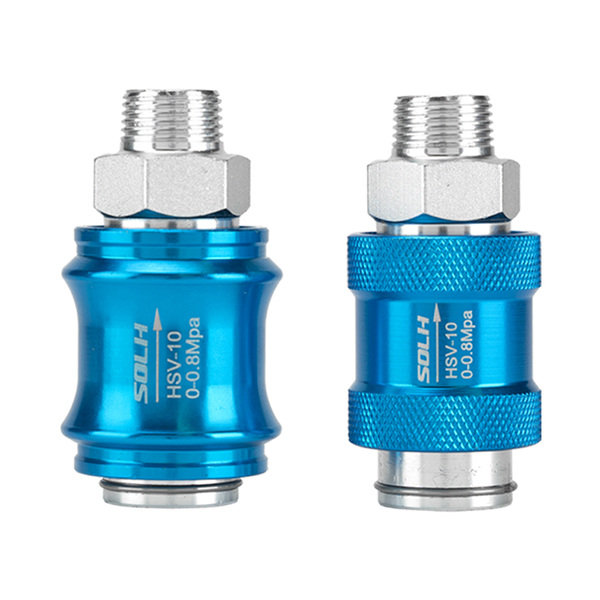

HSV-serie 3/2-weg handschuifventiel | Rechtdoor pneumatische bronschuifschakelaar

Merk: SOLH van Richge Technology | 3/2-weg zelfsluitende handschuifklep voor pneumatisch circuit, handmatig aan-uit en drukontlasting

1. Productoverzicht

     De SOLH HSV-serie is een standaard3/2-weg pneumatisch handschuifventiel met push-pull-structuur met rechte mouwen, volledig compatibel met de specificaties van de AirTAC HSV-serie en universeel uitwisselbaar met vergelijkbare modellen voor huishoudelijk gebruik. Door het gebruik van een niet-veer zelfremmend ontwerp, realiseert het luchttoevoer door naar voren te duwen en drukontlasting door naar achteren te trekken. Met ingebouwde uitlaatlogica voert de klep bij het sluiten onmiddellijk de restdruk uit de achterste pijpleidingen af. Het wordt professioneel toegepast als handmatige hoofdschakelaar voor pneumatische aftakcircuits en als luchtafsluitveiligheidsklep voor onderhoud van apparatuur, met stabiele zelfremmende en veilige drukontlastingsprestaties.

  1.1 Kernlogica en werkingsprincipe van de luchthaven

     • Definitie van de luchthaven: P (luchtinlaat), A (werkuitlaat), R (ingebouwde uitlaatpoort)

     • Normaal gesloten staat: P-A-circuit ontkoppeld, A-R-circuit open voor continue uitlaat

     • Werkende push-staat: P-A-circuit aangesloten voor luchttoevoer, A-R-circuit gesloten voor drukbehoud

     • Bedieningsfunctie: Axiale push-pull-bediening met mechanische zelfremmende structuur, geen positieafwijking na het loslaten van de handen

2. Modelcoderingsregels en draadspecificaties

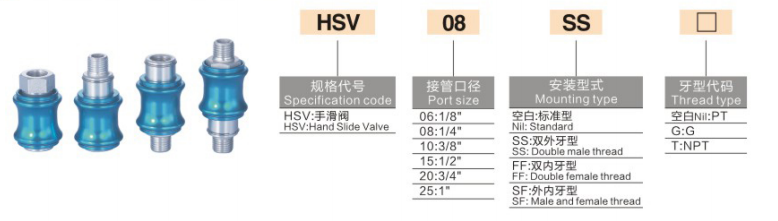

  Coderingslogica: HSV [Poortgrootte] - [Draadstructuurcode] + [Draadtypecode]

 2.1 Specificatie poortgrootte

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Achtervoegselcode draadstructuur

     • SF: Standaardstructuur, één uiteinde buitendraad + één uiteinde binnendraad (meest voorkomende model)

     • SS: Dubbele buitendraad aan beide uiteinden

     • FF: Dubbele binnendraad aan beide uiteinden

  2.3 Code draadtype

     • Standaard: PT conische draad

     • G: Britse standaard parallelle draad

     • T: NPT Amerikaanse standaard conische draad

  Modelvoorbeeld:HSV08-SF | G1/4-poort, standaard handschuifklep met één externe en één interne draad, de meest gebruikte specificatie op de markt

 2.4 Mainstream-specificatieparameters van de volledige serie

3. Technische kernparameters

4. Structurele kernvoordelen

     • Rechte inline-installatie: Ontworpen voor serieschakeling in pneumatische aftakleidingen, geen basis nodig, kan direct in het midden van luchtleidingen worden geschroefd en geïnstalleerd voor een eenvoudige en ruimtebesparende lay-out.

     • Veilige 3/2-weg drukontlastingslogica: Trek om de luchtinlaat af te sluiten en alle restdruk uit de achterste cilinders en pijpleidingen te laten ontsnappen; druk om de luchttoevoer en drukbehoud te herstellen. Elimineert effectief restdrukgevaren tijdens onderhoud van apparatuur.

     • Betrouwbare zelfsluitende prestaties: Zelfsluitende structuur met mechanische positionering, geen veerreset, stabiele positionering na gebruik, geen onbedoelde verplaatsing of luchtlekkage.

     • Gediversifieerde draadmatching: Meerdere schroefdraadstructuren en -types optioneel, perfect compatibel met snelkoppelingen, interne schroefdraadverbindingen en KQ2-luchtleidingen voor flexibele montage ter plaatse.

     • Duurzame anticorrosieve structuur: Hard geanodiseerde aluminium behuizing en roestvrijstalen spoel zorgen voor slijtvastheid, oxidatieweerstand en langdurige stabiele werking in complexe omgevingen.

5. Selectieonderscheid: HSV handschuifklep versus 4HV handdraaiklep

6. Typische toepassingsscenario's

     • Aftakkingscontrole met één cilinder: Geïnstalleerd tussen de luchtbron en de magneetklep om handmatige luchtafsluiting en restdrukontlasting te realiseren voor het uitschakelen en onderhouden van apparatuur.

     • Uitrusting hoofdluchtafsluiting: Gemonteerd op de hoofdluchtinlaatleiding van gereedschapsapparatuur voor algehele snelle drukontlasting en veilige uitschakeling.

     • Vacuümcircuitschakeling: Toegepast op vacuümpompvertakkingscircuits voor handmatige start-stopbediening; trek aan de klep om de vacuümdruk snel te laten ontsnappen en een veilige werking te garanderen.

Samenvatting van één zin

     De SOLH HSV-serie is een 3/2-weg zelfsluitende handschuifafsluiter met ingebouwde drukontlastingsfunctie. Met een smeermiddelvrije werking, gediversifieerde draadopties en een veilige restdrukuitlaatlogica is dit de standaard handmatige luchtbronschakelklep voor onderhoud van pneumatische circuits en aan-uitregeling van aftakkingen.
