CRA1-serie roterende tandheugelcilinder | Middelzware en zware zwenkcilinder met hoog koppel

Merk: SOLH van Richge Technology

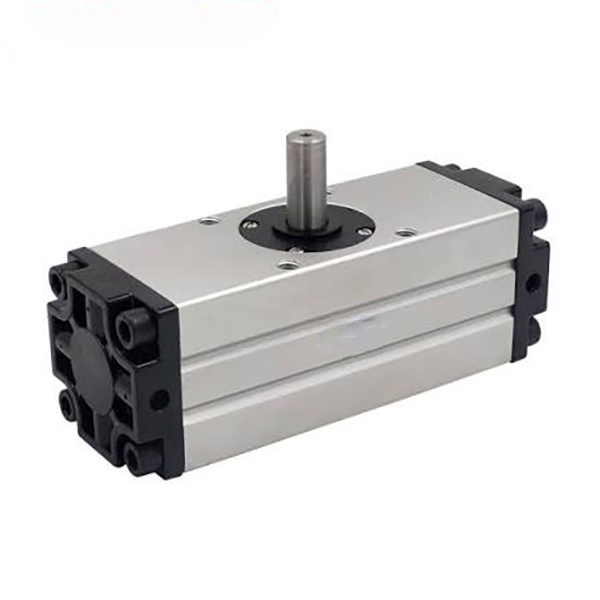

1. Productoverzicht en structurele kernkenmerken

     De SOLH CRA1-serie is een professionele middelzware en zware tandheugel-rotatiecilinder, gebouwd voor oscillerende bewegingen met een hoog koppel. Deze cilinder is uitgerust met een tandheugeltransmissie met dubbele zuigers, een optioneel verstelbaar luchtkussen, meerdere montagestijlen en diverse typen uitgaande as en dekt boringmaten van φ30 tot φ100. Het past zich perfect aan aan zware belastingscenario's van 10 tot 50 kg, waaronder het omdraaien van werkstukken, het aandrijven van industriële kleppen en het indexeren van zware stations, en dient als de mainstream roterende oplossing met hoge stijfheid voor zware geautomatiseerde productielijnen.

  1.1 Zeer stijve tandheugelaandrijving

     Dankzij de synchrone tandheugeltransmissiestructuur met dubbele zuigers levert de cilinder een krachtig koppel en een uitzonderlijke structurele stijfheid. De algehele speling wordt binnen ≤1° geregeld, terwijl de versie met een boring met φ30 een speling van nul bereikt. Het zorgt voor een ultrahoge herhaalpositioneringsnauwkeurigheid en een stabiele roterende beweging onder zware belasting.

  1.2 Superhoog koppelvermogen

     Geoptimaliseerde transmissiestructuur realiseert toonaangevende koppelprestaties. Het model met maximale boring van φ100 levert een koppel van 108 N·m bij een luchtdruk van 0,5 MPa en voldoet volledig aan de hoge koppelvereisten voor zware werkstukrotatie, grote klepaandrijving en indexering van zware apparatuur.

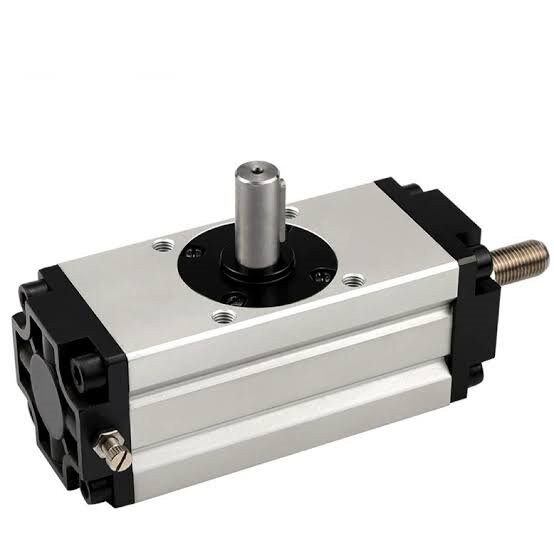

  1.3 Optioneel verstelbaar luchtkussen

     Z-type uitgerust met aan twee uiteinden verstelbare luchtbufferstructuur, die effectief de traagheidsimpact absorbeert tijdens hoogfrequente start-stop-werking, mechanische trillingen en loopgeluiden vermindert en apparatuur en werkstukken beschermt terwijl de algehele bedrijfsstabiliteit en levensduur worden verbeterd.

  1.4 Diverse montage- en asopties

     • Montagestijlen: Basis (B), Voet (L), Flens (F) optioneel, ter ondersteuning van flexibele installatie voor verschillende apparatuurstructuren en ruimte-indelingen.

     • Astypen: Enkele as (S), Dubbele as (W), Spie-as (Y) beschikbaar, compatibel met verschillende belastingaansluitmethoden en vereisten voor anti-slip koppeloverdracht.

  1.5 Compacte en duurzame structuur

     De verbeterde geoptimaliseerde structuur vermindert de carrosseriebreedte met 14% vergeleken met traditionele oude modellen, waardoor de installatieruimte aanzienlijk wordt bespaard. Ontworpen met dubbelzijdige sensorgroeven voor flexibele montage van magnetische schakelaars uit de D-M9-serie. Hard geanodiseerd cilinderlichaam en zeer slijtvaste afdichtingscomponenten garanderen een langdurige stabiele werking.

  1.6 Olievrij en lange levensduur

     Het standaard olievrije bedrijfsontwerp past zich aan schone werkplaatsen en algemene industriële werkomstandigheden aan zonder extra smeeronderhoud. Eersteklas slijtvaste afdichtingen en een corrosiebestendig cilinderlichaam verlengen de continue levensduur aanzienlijk voor frequent cyclisch gebruik.

2. Volledige modelnaamgevingsregels en bestelvoorbeelden

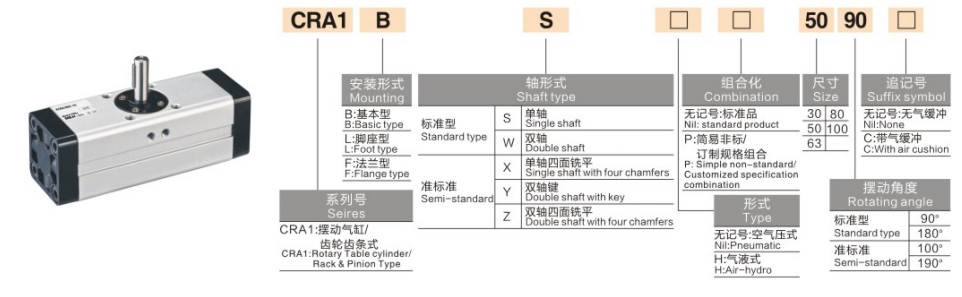

  1. Typische modelvoorbeelden: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Standaardbestellingsvoorbeelden

     • Standaard niet-buffermodel: CRA1BS50-90 (φ50 boring, 90° zwenking, enkele as, basistype, geen magnetische ring)

     • Buffermodel voor zwaar gebruik: CDRA1BL80-180Z (φ80 boring, 180° zwenking, dubbele as, voetmontage, magnetische ring en dubbel luchtkussen)

3. Algemene technische parameters (20 ℃, 0,5 MPa standaardconditie)

  3.1 Basisspecificaties

     • Bedrijfsmodus: Dubbelwerkende tandheugelaandrijving

     • Werkvloeistof: Perslucht (olievrije werking)

     • Omgevingstemperatuur: 0℃~60℃ (ijsvrije omgeving)

     • Werkdrukbereik: 0,1 ~ 1,0 MPa; Bewijsdruk: 1,5 MPa

     • Verzet: ≤1° (boring φ30 bereikt geen speling)

     • Tolerantie zwenkhoek: 0~+4°

     • Buffermodus: Niet-buffer / Dual-end verstelbaar luchtkussen (Z-type)

     • Magnetische schakelaar: Compatibel met D-M9-serie, dubbelzijdige groefmontage

  3.2 Tabel met belangrijkste prestatieparameters (@0,5 MPa)

4. Kernconfiguratie- en selectierichtlijnen

  4.1 Selectie van de boringgrootte (gebaseerd op koppel en belasting)

     • φ30: 3,5 N·m koppel, geschikt voor toepassingen met middelmatige microbelasting (≤10 kg), zoals het schakelen van kleine kleppen en het indexeren van miniatuurstations.

     • φ50: 9,3 N·m koppel, ideaal voor lichte tot middelzware belasting (10–20 kg) werkstuk 90° kantelbaar en richtingspositionering.

     • φ63: 17,0 N·m koppel, perfect afgestemd op middelzware (20–30 kg) zware stationbesturing en componentrotatietaken.

     • φ80: 32,0 N·m koppel, toepasbaar voor middelzware belasting (30–40 kg), grote gereedschappen en roterende positionering van de armatuur.

     • φ100: 108 N·m superhoog koppel, bestemd voor mechanische rotatie met zware belasting (40–50 kg) en scenario's voor grote industriële klepaandrijving.

  4.2 Zwenkhoekselectie

     • 90° standaardhoek: Ontworpen voor haaks omdraaien en verticaal sturen, veel gebruikt bij het laden/ontladen van werkstukken en orthogonale stationwisseling.

     • 180° standaardhoek: Geschikt voor rotatie van een halve cyclus en volledig omdraaien van het werkstuk, waardoor bidirectionele stationpositionering en omkeerwerking worden gerealiseerd.

     • 100° / 190° speciale hoek: Aangepaste, niet-standaard hoeken voor speciale uitrusting en gepersonaliseerde stationbewegingsvereisten.

  4.3 Selectie van buffer- en functionele configuratie

     • Z Luchtkussen: Verplicht voor hoogfrequente en zware werkomstandigheden, waardoor eindimpact effectief wordt geëlimineerd, de positioneringsnauwkeurigheid wordt gestabiliseerd en het bedrijfsgeluid wordt verminderd.

     • CDRA1 magnetische ringversie: Ingebouwde magnetische ring voor schakelaarinstallatie uit de D-M9-serie, ondersteunt real-time positiesignaalfeedback en geautomatiseerde PLC-koppelingscontrole.

     • Astype passend: Enkele as (S) voor algemene universele toepassingen; dubbele as (W) voor bidirectioneel synchroon rijden; spiebaan (Y) voor hoge koppel- en antislipverbindingseisen.

5. Typische toepassingsscenario's

     • Zwaar werkstuk kantelen: Betrouwbaar 90°/180° kantelen en positioneren voor werkstukken van 10–50 kg op werktuigmachines en geautomatiseerde transportlijnen, met hoge stijfheid en lage speling voor nauwkeurige herhaalbewegingen.

     • Industriële klepaandrijving: Toegepast op het automatisch openen en sluiten en op afstand bedienen van pijpleidingkleppen met een grote diameter, zoals vlinderkleppen en kogelkranen, waardoor een stabiele aandrijfkracht met hoog koppel ontstaat.

     • Zwaar geautomatiseerd indexeren: Gebruikt voor 90°/180° precisie-indexering en vaste positionering van zware draaitafels en gereedschapsopstellingen in montage- en detectiestations.

     • Zware robotgewrichten: Dient als roterende aandrijfeenheid voor zware robotgewrichten en eindeffectoren, en voldoet aan de hoge stijfheid en nauwkeurige zwenkvereisten bij hoge belasting.

     • Logistieke en verpakkingsapparatuur: Ideaal voor het sturen, stapelen en positioneren van dozen en pallets met zwaar materiaal, aanpassing aan langdurige, hoogfrequente, cyclische werkomstandigheden met zware belasting.

6. Snelle selectiegids in 3 stappen

     1. Boring bevestiging: Bereken het werkelijke koppel op basis van het gewicht van het werkstuk en de rotatieradius met een veiligheidsfactor ≥2. Selecteer φ30 voor ≤10 kg, φ50 voor 10–20 kg, φ63 voor 20–30 kg, φ80 voor 30–40 kg, φ100 voor 40–50 kg.

     2. Hoekbevestiging: Kies 90° voor sturen/kantelen in een rechte hoek, 180° voor achteruitrijden gedurende een halve cyclus, en speciale hoeken van 100°/190° voor aangepaste bewegingsvereisten.

     3. Functiebevestiging: Equip Z-luchtkussen voor hoogfrequente werking met zware belasting; selecteer de magnetische versie van CDRA1 voor signaalfeedbackcontrole; gebruik Y-sleutelas voor antislipverbinding met hoog koppel.

Samenvatting van één zin

     De SOLH CRA1-serie roterende tandheugelcilinders leveren een superhoog koppel, ultralage speling en optionele luchtbufferprestaties, waardoor zeer stijve, stabiele en duurzame precisie-rotatieoplossingen worden geboden voor middelzware en zware industriële flipping-, indexerings- en klepaandrijftoepassingen van 10-50 kg.
