CP96S-serie ISO15552 standaard pneumatische cilinder (dubbel zwaar kussen)

Merk: SOLH van Richge Technology

Productoverzicht

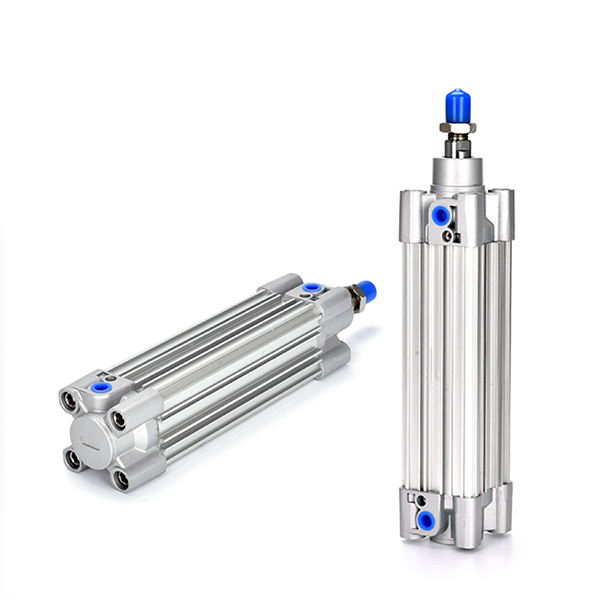

     De trekstangcilinder uit de SOLH CP96S-serie voldoet aan de internationale norm ISO15552 / VDMA24562. Geschikt voor een aluminium profielcilinder uitgerust met een dubbel kussensysteem (verstelbaar luchtkussen + rubberen bufferkussen). Beschikt over een laag geluidsniveau, hoge stijfheid, geschikt voor zware automatiseringstoepassingen met hoge snelheid, hoge frequentie en lange slag. Directe mechanische uitwisseling met originele CP96S-serie.

Kernstructuur en ontwerpkenmerken

   1. Structuur: profielcilinder met ingebouwde trekstangen, 15% lichter dan traditionele trekstangcilinders. Het dubbele kussen absorbeert de eindimpact aanzienlijk en vermindert het bedrijfsgeluid.

   2. Materiaal: hard geanodiseerde aluminium cilinder, zeer sterke eindkappen, hardverchroomde zuigerstang. Slijtvast en lange levensduur.

   3. Bedieningsvarianten

     -- CP96S: Standaardmodel met enkele stang en dubbelwerkend

     -- CP96SD (achtervoegsel W): dubbele stang, dubbelwerkend, uitstekende anti-torsieprestaties

     -- Achtervoegsel -S: ingebouwde magnetische ring voor magnetische schakelaar

   4. Kussensysteem: luchtkussen + rubberen composietbuffer, perfect voor fietsen met hoge snelheid van 50 ~ 1000 mm/s.

   5. Hoge stijfheid: nauwkeurig bewerkte eindkappen, kleine doorbuiging van de zuigerstang, sterke offsetbelastingsweerstand.

   6. Sensorgroef: gereserveerde slots voor magnetische schakelaars uit de M9B- en A93-serie.

   7. Uitwisselbaarheid: ISO15552 standaardafmetingen, compatibel met accessoires uit de SE-, SAI- en DNC-serie.

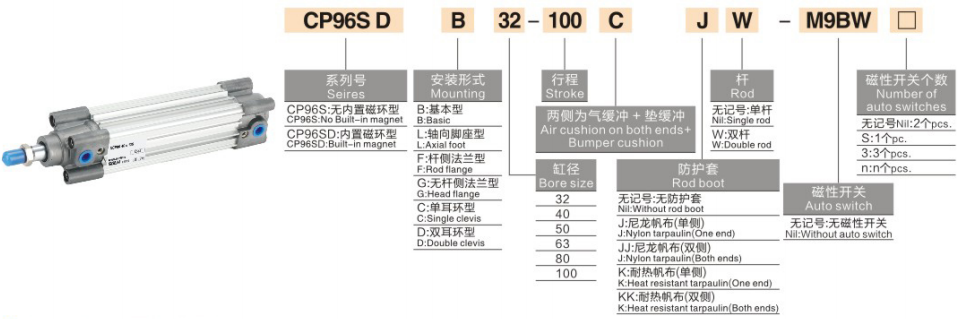

Volledige modelcoderingsregel

   1. Modelvoorbeeld: CP96SB40-100W-S

   2. Standaardbestellingsvoorbeelden

     -- CP96SB50-200-S: Boring 50, slag 200, enkele stang, basistype met magneet

     -- CP96SF63-150W: Boring 63, slag 150, dubbele stang, flensmontage aan stangzijde

Kern technische specificaties

Theoretische stuw- en trekkracht @0,5 MPa (enkele stang, eenheid: N)

Montagetypes en afgeleide modellen

   1. Montageopties

     -- Basis, voetsteun, voor-/achterflens, enkele/dubbele gaffel.

   2. Belangrijkste afgeleide reeksen

     -- CP96S / CP96SD: Model met enkele en dubbele hengel

     -- CP96SK: Aangepaste cilinder voor hoge temperaturen

     -- CP96SR: roestvrijstalen zuigerstang voor lichte corrosie

Snelle selectiegids in 3 stappen

   1. Boringselectie: Bereken de vereiste stuwkracht, reserveer een veiligheidsmarge van ≥50%; geef prioriteit aan CP96S voor hoge snelheid en een laag geluidsniveau.

   2. Slagbevestiging: voeg een veiligheidsmarge van 10 ~ 20 mm toe; maximale standaardslag 800 mm, aangepast tot 2000 mm.

   3. Configuratie-matching

     -- Positiefeedback: kies het -S-magneetmodel met M9B/A93 magnetische schakelaars;

     -- Montage: L-voetbevestiging voor horizontale zware belasting; F-flens voor verticale installatie;

     -- Speciale omgeving: Selecteer CP96SK voor hoge temperaturen, CP96SR voor corrosieve omstandigheden.

Samenvatting van één zin

     SOLH CP96S ISO15552 trekstangcilinder uitgerust met dubbel lucht- en rubberkussen, hoge snelheid, laag geluidsniveau, sterk anti-offset draagvermogen, ideale heavy-duty lineaire actuator voor hoogfrequente exportautomatiseringsapparatuur.
