ASV-serie snelle uitlaatgasklep

ASV-serie snelle uitlaatgasklep | 4-in-1 snelle pneumatische snelheidsregelklep met geluiddemper en one-touch-fitting

Merk: SOLH van Richge Technology | Volledige compatibele vervanging voor SMC ASV originele serie

1. Productoverzicht

     De SOLH ASV-serie is een4-in-1 geïntegreerde snelle pneumatische regelklep die een snelle uitlaatfunctie, uitlaatgasregeling, ingebouwde geluiddemper en one-touch-fitting combineert. Anders dan conventionele snelheidsregelkleppen met één functie, beschikt de ASV-serie over een dubbel effectief doorstroomoppervlak, waardoor snelle cilinderuitbreiding en instelbare stille terugtrekking mogelijk zijn. Het lost perfect de tegenstelling op tussen hogesnelheidscilinderactie en stabiele snelheidsregeling, en dient als de belangrijkste voorkeursklep voor hoogfrequente, hoge snelheids- en geluidsarme pneumatische automatiseringsscenario's, volledig uitwisselbaar met de originele SMC ASV-serie.

2. Kernwerkingsprincipe en -functies

     • Inlaatslag (IN → UIT / Cilinderverlenging): De interne terugslagklep gaat volledig open zonder stromingsweerstand, waardoor een directe luchtinlaat met een grote stroom wordt gerealiseerd. Het verbetert de uitschuifsnelheid van de cilinder aanzienlijk en voldoet aan de vereisten voor snelle actie bij hoge snelheden.

     • Uitlaatslag (OUT → EXH / cilinderintrekking): De terugslagklep sluit automatisch. De uitlaatlucht gaat door nauwkeurige naaldklepregeling voor een traploze snelheidsaanpassing, terwijl de ingebouwde geluiddemper het uitlaatgeluid elimineert. Het bereikt een instelbare terugtreksnelheid en een stille werking.

     • Superieure prestaties met hoog debiet: Het effectieve sectionele stroomoppervlak is ongeveer2 keer zoveel als gewone snelheidsregelkleppen uit de AS-serie, die krachtige stroomondersteuning biedt voor snelle cilinderbewegingen en hoogfrequente cyclische werking.

3. Modelcoderingsregels en parameterdefinitie

  Typisch modelvoorbeeld: ASV310F-01-06A

     • ASV: Seriecode voor 4-in-1 snelle uitlaatgasklep met geluiddemper en one-touch-fitting

     • Maatcode (120/220/310/410/510): Komt overeen met de M3/M5/G1/8/G1/4/G3/8-poortspecificaties

     • F: Uitgerust met one-touch-snelkoppeling voor snelle installatie van slangen

     • Draadcode (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Buitendiametercode buis: Aanpasbaar aan φ4/φ6/φ8/φ10/φ12 pneumatische buizen

     • Achtervoegseldefinitie: A= handwiel met drukvergrendeling;S=voorgecoate schroefdraadafdichting;N=stroomloos vernikkelen

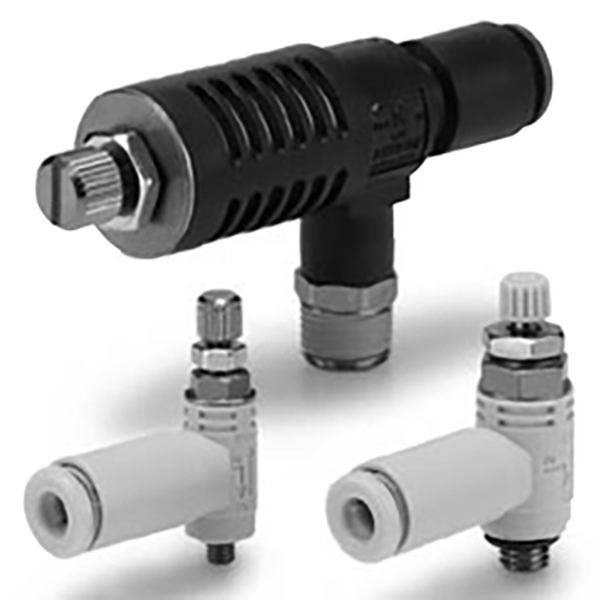

4. Twee structurele typen en toepassingskenmerken

 4.1 Elleboogtype (ASV120F / ASV220F)

     • 90 ° elleboogstuurstructuur, hetzelfde uiterlijk als de elleboogsnelheidsregelklep uit de AS-serie, compact en ruimtebesparend.

     • Asymmetrisch interfaceontwerp: M3/M5-schroefdraadpoort aan de ene kant, de andere kant met één druk op de knop snelkoppeling.

     • Ideaal voor miniatuur- en kleine cilinders en scenario's voor apparatuur in kleine ruimten.

  4.2 T-type rechtdoor (ASV310F / 410F / 510F)

     • Rechte structuur met drie poorten: IN-draad luchtinlaat, UIT snelle luchtuitlaat, EXH ingebouwde stille uitlaatpoort.

     • Groter effectief doorstroomoppervlak en lagere stromingsweerstand, waardoor de bedrijfssnelheid van de cilinder wordt gemaximaliseerd.

     • De voorkeursstructuur voor hogesnelheidscilinders met standaard, gemiddelde en grote boring.

5. Standaardspecificatietabel van de volledige serie

6. Technische kernparameters en materiaalconfiguratie

7. Verschil in selectie: ASV versus gewone snelheidsregelklep uit de AS-serie

8. Professionele installatie- en bedieningsrichtlijnen

     • Directionele installatie: Installeer strikt volgens de pijlmarkering op het klephuis. Verbind deIN-poort naar de magneetklep en deUIT-poort naar de cilinder om te voorkomen dat omgekeerde installatie een abnormale snelheidsregeling veroorzaakt.

     • Snelle slangaansluiting: Snijd de pneumatische buis plat en steek deze volledig in de one-touch-fitting totdat u een "klik" hoort, wat een stevige en luchtdichte verbinding bevestigt.

     • Trillingsbestendige vergrendeling: Draai aan het handwiel om de uitlaatgasstroom en cilindersnelheid aan te passen.Druk het handwiel naar beneden om te vergrendelen en het voorkomen van snelheidsafwijkingen veroorzaakt door trillingen van de apparatuur;trek het handwiel omhoog om te ontgrendelen voor secundaire aanpassing.

Samenvatting van één zin

     De SOLH ASV-serie is een professionele 4-in-1 pneumatische regelklep met hoge snelheid, waarin snelle uitlaat, uitlaatgasregeling, stille geluidsreductie en one-touch-fitting zijn geïntegreerd. Met een dubbel stroomgebied, een push-lock anti-vibratiestructuur en brandwerend duurzaam materiaal, voldoet het perfect aan de hoge snelheid, hoogfrequente en stille werkingseisen van pneumatische cilinders, en is het de optimale upgrade-vervanging voor gewone snelheidsregelkleppen uit de AS-serie.
